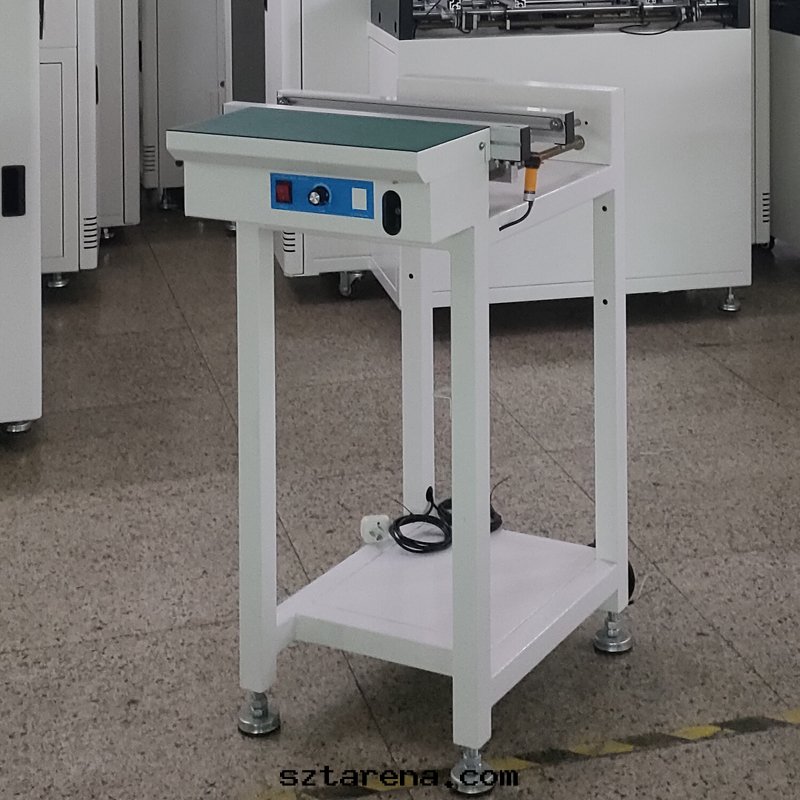

接駁台是什麼

接駁台用于SMT生産線之間的连接，也可用于PCB手動插入緩冲、輔助檢查、測試或電子元件。它提供了SMT生産線的灵活性和擴展性，能夠适應各種不同的生産需求。

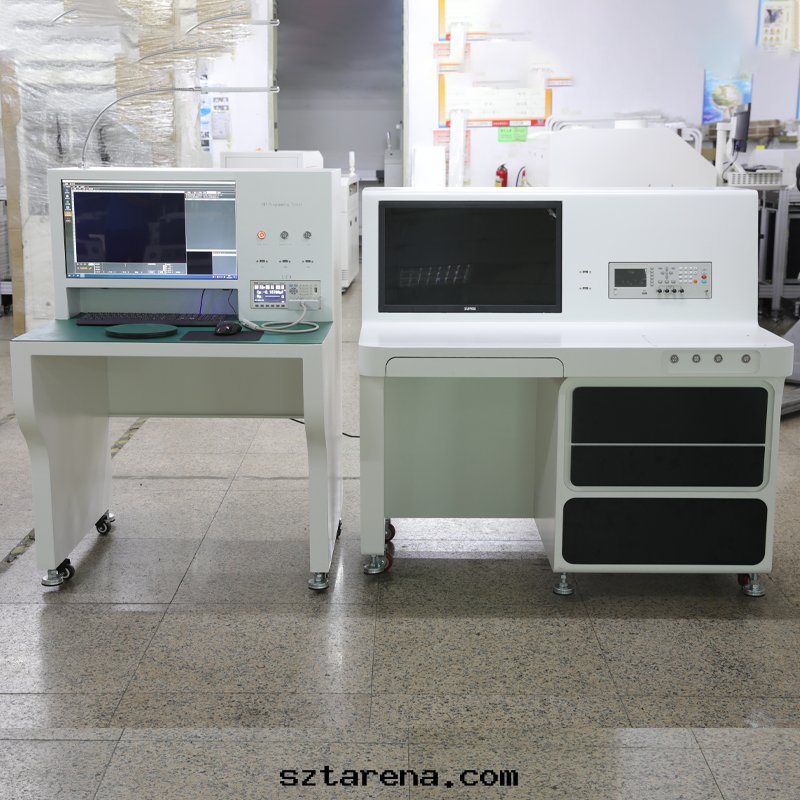

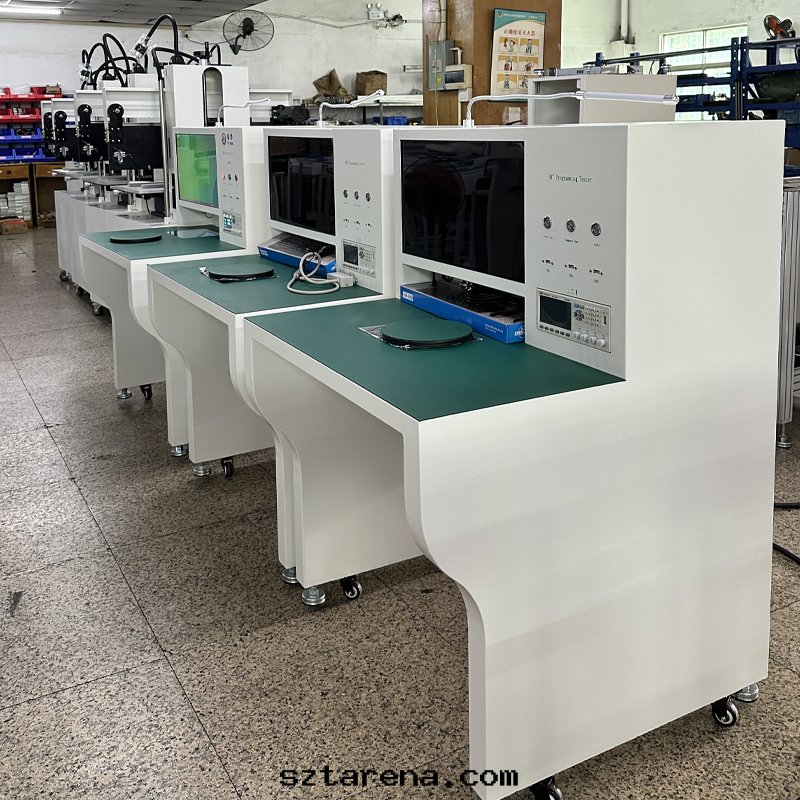

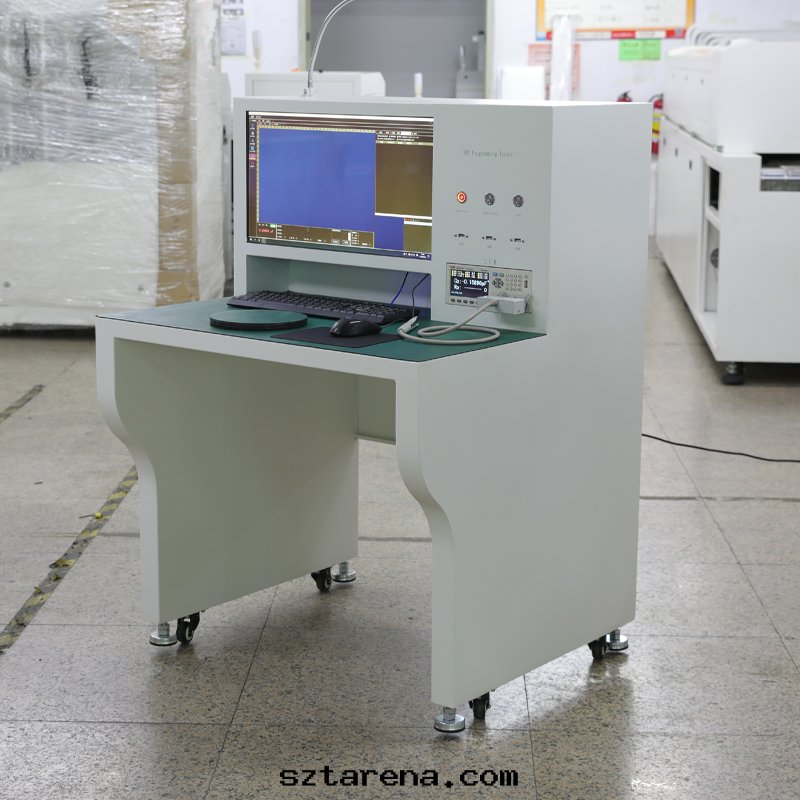

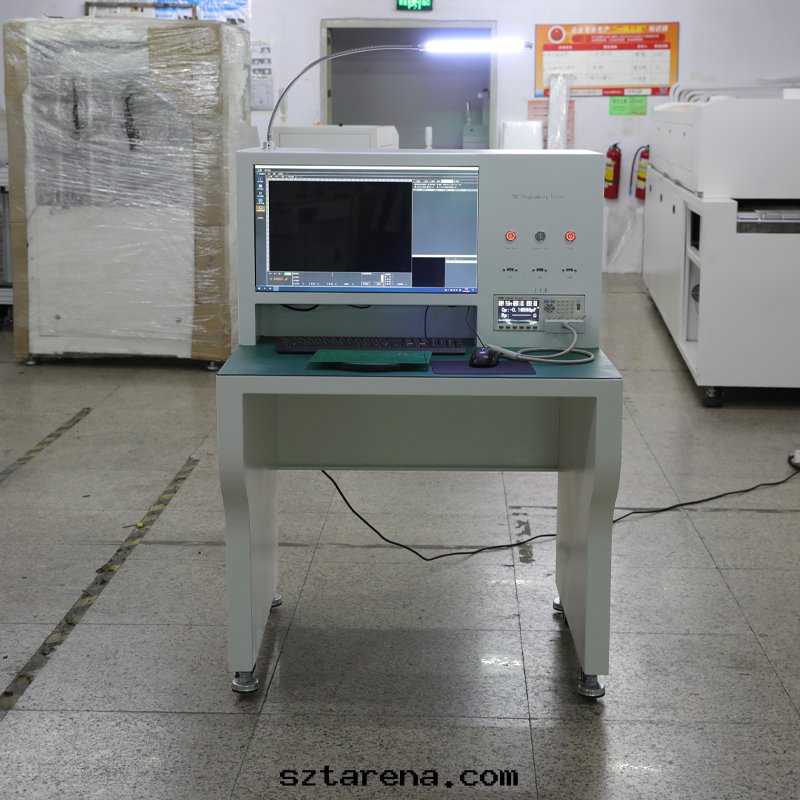

PCBA工廠中的SMT首件檢測儀器的優勢特點

PCBA工廠中的首件檢測是重要檢測环节，更換新産品線或者停線後继續生産都需要先做首件檢測才能继續批量生産。而专業的首件檢測儀器能夠有效提升檢測效率和檢測準确度。其主要優勢是1、在實際的生産加工中首件測試儀可以通过CAD坐标、BOM單、PCB掃描图等进行測量數據的录入，从而避免認为錯漏。2、檢測速度比人工檢測更快。3、能夠自動生産首件檢測報告，並且可以還原檢測场景，拥有更高的可追溯性。4、可以通过BOM自檢来与坐标數據进行双向对比，从而快速糾錯

5、在測試过程中無需切換量程，無需人工对比測量值，效率比人工檢測更快。

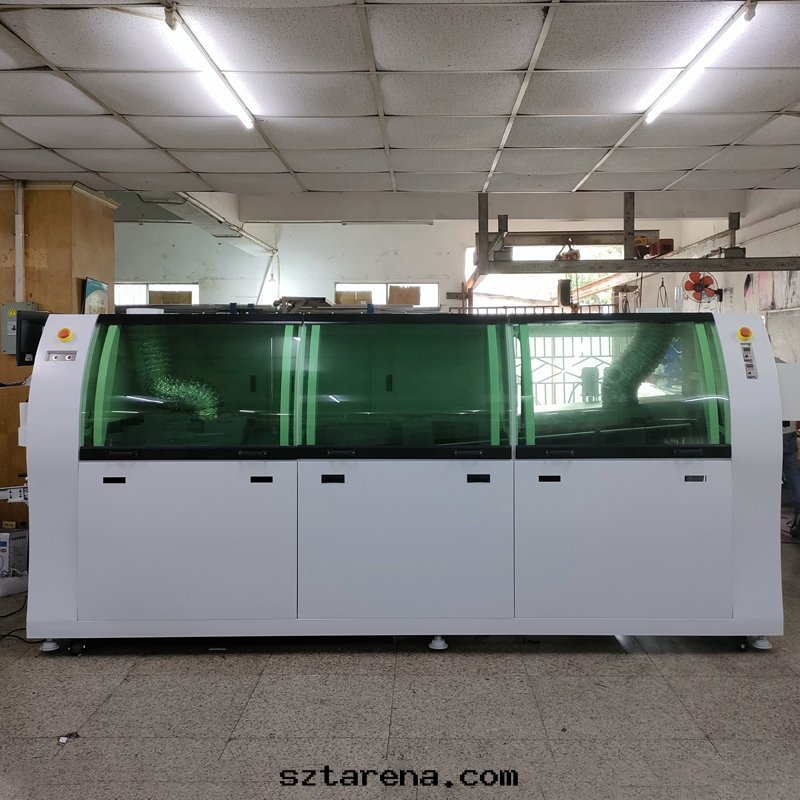

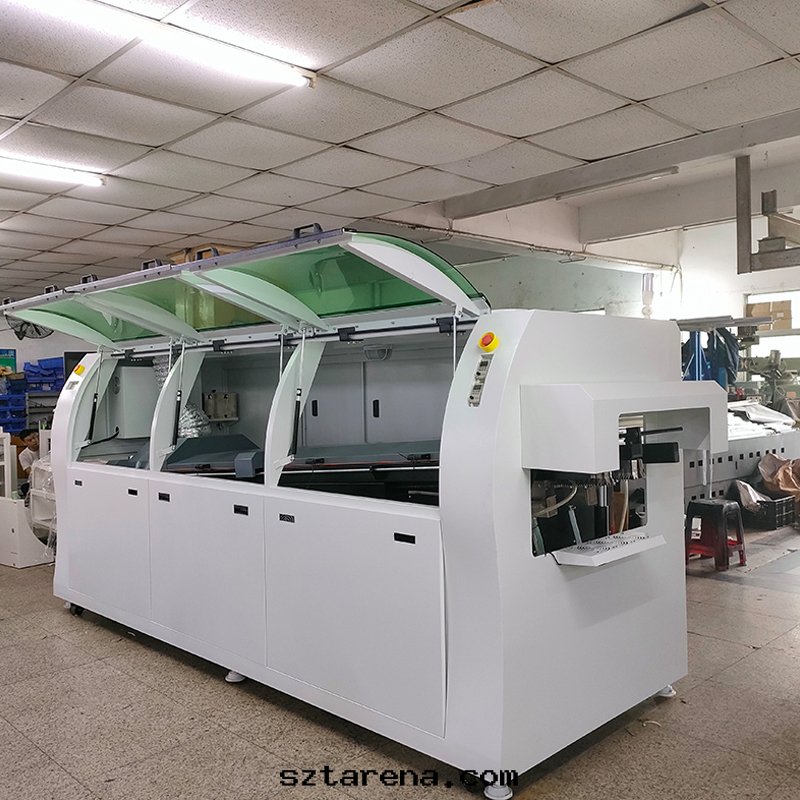

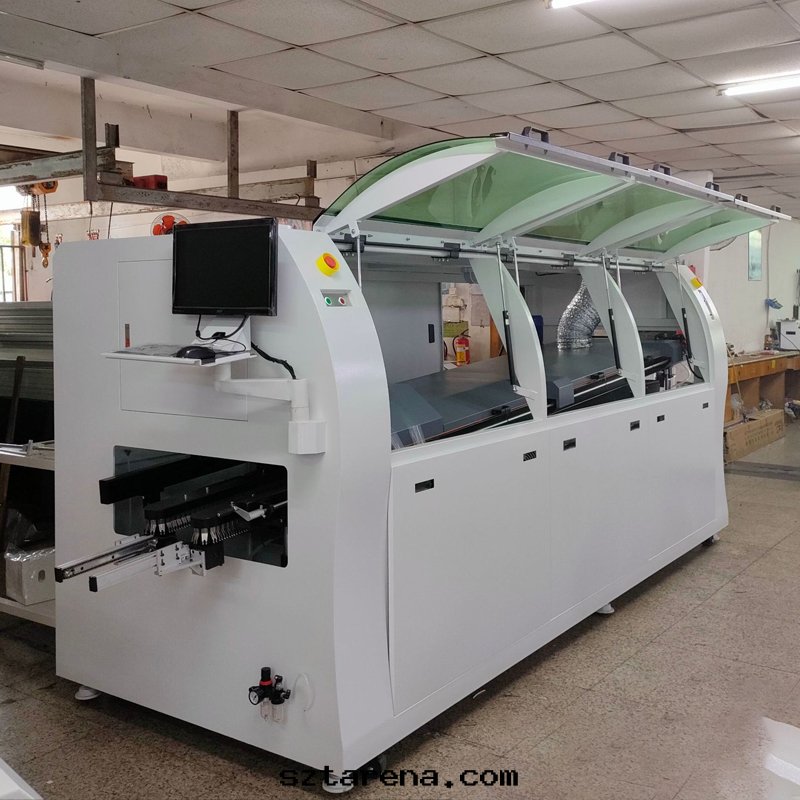

波峰焊通过熔化焊接材料（焊锡）形成的波峰，實現電子元器件的焊接连接

波峰焊是一種通过熔化焊接材料来實現電子元器件間连接的方法。它的工作原理主要分为以下幾个步驟：

首先，需要準備焊接材料，一般为焊锡。焊锡会被加热至熔點以上，以保證能夠順利进行焊接。

接下来，焊接材料被放置在一个稱为焊锡浴的容器中。焊锡浴是一个温度控制良好的容器，保持着适宜的温度以維持焊接的質量。

当焊接材料进入焊锡浴时，焊锡会在浴面形成一个凸起，被稱为焊锡波峰。这个波峰通过一根稱为波峰導軌的裝置形成，它会将焊锡推至一定高度，形成一个波峰形狀。

当需要进行焊接的電子元器件接觸到焊锡波峰时，焊锡会熔化並塗覆在元器件的焊盤上。通过熔化的焊锡，電子元器件与焊盤之間形成了可靠的焊接连接。

綜上所述，波峰焊的工作原理可以簡單概括为通过熔化焊接材料（焊锡）形成的波峰，實現電子元器件的焊接连接。这種焊接方法具有一定的自動化程度，可以高效地进行焊接，同时确保焊接的質量和可靠性。

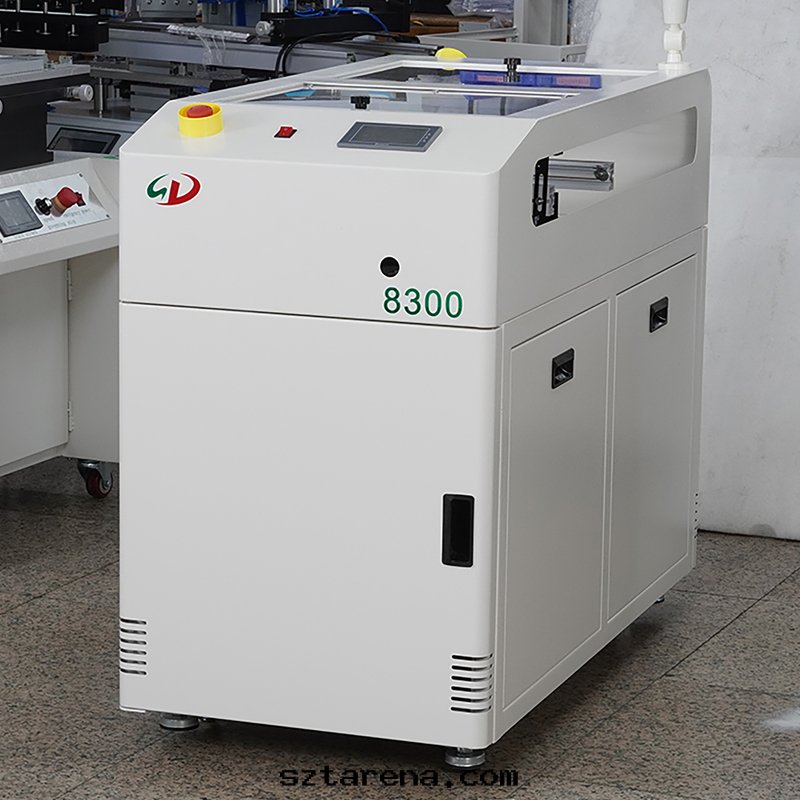

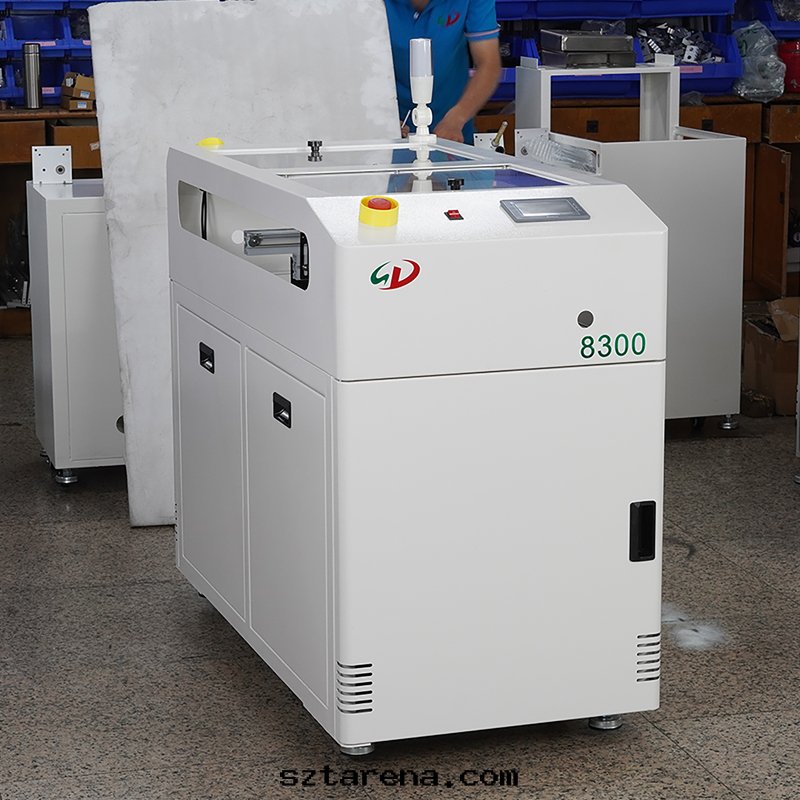

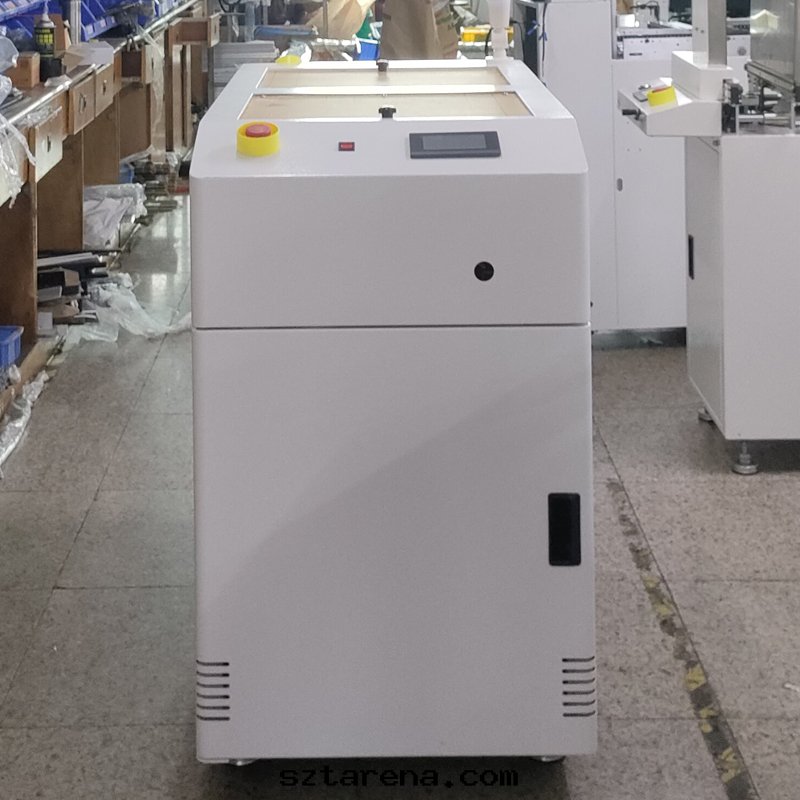

平行移载機SMT生産線或DIP生産線

平行移载機是一種應用于自動化生産線两端之間或中心線有偏差的两条輸送線體間的平行过渡輸送設備。其主要由機架組件、移载小車、輸送導軌、電器控制等幾部分組成。平行移载機是特别为貼裝或插件流水線配套的水平接駁平行移载機構，用于PCB闆分闆轉接輸送。可滿足宽度为50～300mm、适宜长度的貼裝或短插元件PCB闆的傳輸需要。适用于SMT生産線或DIP生産線或其它物流系統多線之間的錯位平移接駁，将工件（PCB或片狀材料）自動轉移至下一特定設備的生産模式。 它可以用2至4条的貼片線只需用到1台回流焊或2条插件線只需要一台波峰焊。平行移载機双軌設置操作主要涉及設備的安裝、调試和運行。包含以下步驟：1、設備安裝：首先，确保平行移载機和双軌系統的安裝基礎穩固可靠。然後，按照制造商提供的说明書，将平行移载機和双軌系統安裝在合适的位置。确保所有连接件緊固，設備運行平穩。2、軌道调整：对双軌系統进行调整，确保两条軌道平行且等高。这可以通过调整軌道底部的支撐腳或垫片来實現。同时，檢查軌道之間的距離是否符合平行移载機的要求。3、設備连接：将平行移载機与双軌系統连接。通常，这包括将移载機的驅動輪安裝在軌道上，並将移载機的動力源（如電機、气缸等）与軌道系統连接。4、控制系統設置：根據實際需求，設置平行移载機的控制系統。这可能包括速度、加速度、行程等參數。同时，确保控制系統与双軌系統的安全联鎖裝置正常工作。5、設備调試：在确保所有连接和設置正确後，进行設備调試。首先，进行空载運行，觀察設備運行是否平穩、噪音是否正常。然後，进行負载運行，測試設備的承载能力和穩定性。6、安全檢查：在設備调試完成後，进行安全檢查。确保所有安全防護裝置正常工作，操作人員能夠安全地操作設備。7、設備使用和維護：在設備投入使用後，要按照制造商的建議进行定期維護和檢查，确保設備的正常運行和使用壽命。

波峰焊和选擇性波峰焊的區别分析

波峰焊是一種全局焊接技術。在焊接过程中，整个電路闆会被浸入到熔融的焊料中，通过焊料波峰的冲擊力和潤湿性，将焊料均勻地塗覆在需要焊接的元器件引腳上。这種方法适用于大批量、高密度的電路闆焊接，其焊接效率高，能夠滿足快速生産的需求。

波峰焊的使用场景：

　　大批量生産：普通波峰焊适用于需要快速、连續焊接大量電路闆的场景。由于它可以同时焊接多个连接點，因此在大批量生産中能夠提供較高的焊接速度和效率。

　　成本低：普通波峰焊的設備相对簡單且成本較低，适合預算有限的情况。

　　簡單的電路闆設計：对于設計簡單、不需要高精度焊接的電路闆，普通波峰焊可以滿足需求。

选擇性波峰焊

选擇性波峰焊是一種局部焊接技術，它通过在特定區域形成波峰，只对需要焊接的元器件引腳进行焊接，这種焊接方法具有很高的灵活性和精确性，能夠實現对單个或少量元器件的高效焊接，特别适用于高混合度、小批量生産的電路闆。选擇性波峰焊能夠在不損坏原有電子元器件的情况下，僅将焊料應用于需要连接的區域，能夠有效地避免对周圍元器件的热影響，提高焊接質量和可靠性。

选擇性波峰焊的使用场景：

　　高精度焊接需求：选擇性波峰焊可以根據焊接对象的要求，精确调节每个焊點的焊接温度、时間和流量等參數，實現高精度的焊接。

　　特定區域焊接：选擇性波峰焊适用于对特定區域进行焊接的需求，例如複雜組件或需要高精度焊接的部件。

　　小批量生産和特定組件焊接：选擇性波峰焊更适用于小批量生産和特定組件的焊接，如電路闆的修複和組裝等。

　　节省材料：选擇性波峰焊可以节省助焊劑和焊料的使用，因为只有焊接區域会与焊料接觸。

　　減少锡渣和離子污染，提高了線路闆的清潔度。

　　避免热冲擊：选擇性波峰焊不会对整块線路闆造成热冲擊，避免了可能因热冲擊導致的缺陷。

波峰焊与选擇性波峰焊優缺點比較：

　　选擇性波峰焊的優點在于其高度的灵活性和精确性，以及对周圍元器件的低热影響。这使得它在處理複雜電路闆和高要求元器件时具有顯著優勢。然而，选擇性波峰焊的設備成本和維護成本相对較高，且焊接速度相对較慢，这在一定程度上限制了其在大規模生産中的應用。

　　波峰焊的優點在于其高效率和高通孔填充率，特别适用于大批量、高密度的電路闆生産。此外，波峰焊的設備成本和維護成本相对較低，使得其在成本控制方面具有優勢。然而，波峰焊在焊接过程中容易对周圍元器件造成热影響，以及对複雜電路闆的焊接灵活度不夠。这些問題在一定程度上影響了波峰焊在高端領域的應用。
