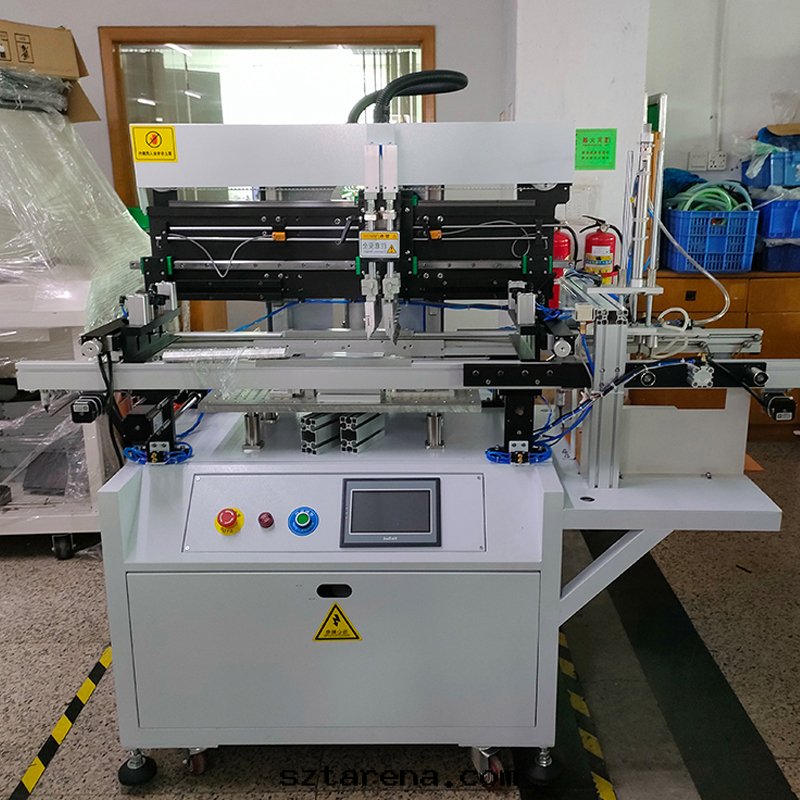

smt在線式锡膏印刷機的特點和作用

在線式锡膏印刷機是SMT（表面貼裝技術）生産線中的核心設備，用于在PCB焊盤上精确印刷锡膏，为後續元件貼裝提供基礎。其核心特點是通过自動化傳輸系統与前後端設備（如貼片機、回流焊）無缝銜接，實現高效连續生産。

‌模块化設計‌

‌鋼网系統‌：不鏽鋼或鎳合金材質，開孔設計根據焊盤尺寸定制，厚度通常0.1~0.15mm‌。

‌刮刀單元‌：金屬或聚氨酯材質，角度45°~60°，壓力範圍3~15N/cm²，速度20~80mm/s，确保锡膏均勻填充‌。

‌傳輸軌道‌：自動进/出闆設計，支持与貼片機直接对接，減少人工干預

SMT收闆送闆一體機的功能和計數參數

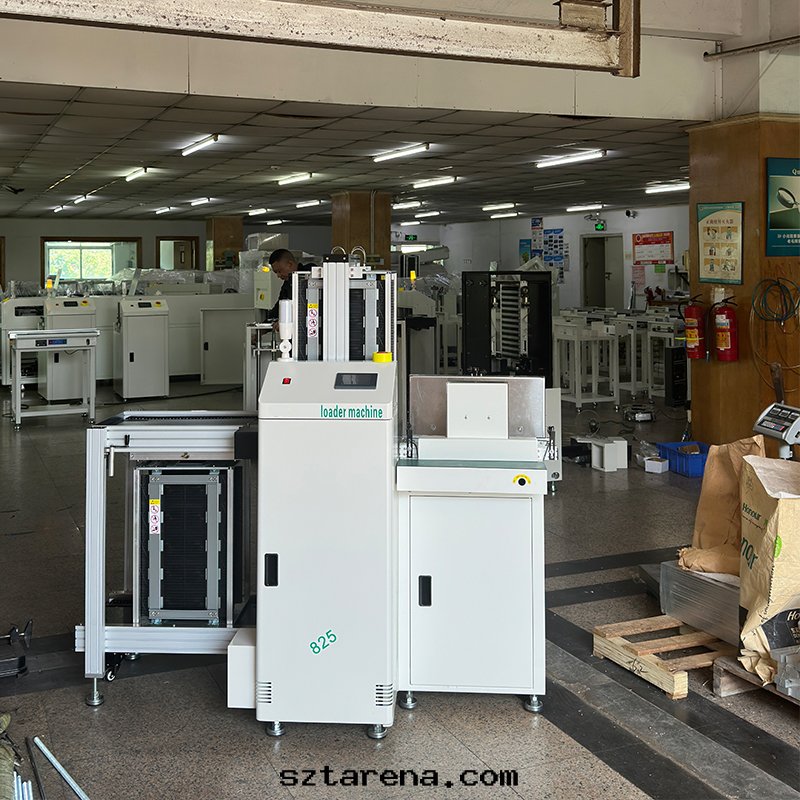

SMT收闆送闆一體機是集成PCB闆自動上料（送闆）与收集（收闆）功能的自動化設備，廣泛應用于SMT生産線首尾两端，實現PCB闆的閉环傳輸。其核心優勢在于节省空間、減少人工干預並提升産線连貫性。以下从結構設計、工作模式、技術參數及选型要點展開分析：

‌送闆單元‌：采用真空吸盤（裸闆）或推闆裝置（带元件闆），通过升降平台逐层供闆，吸盤組支持橫向调节以适應不同闆4。

‌收闆單元‌：配備滾珠丝杠升降機構与料框定位系統，根據NG/OK信号分揀PCB，料框自動更換时間約30秒‌。

‌中央控制‌：PLC + 觸摸屏人機界面，集成SMEMA信号接口實現全線联動‌。

‌双模式運作‌

‌單面闆模式‌：真空吸盤直接吸附裸闆傳送至軌道（适用光闆）‌。

‌双面闆模式‌：周轉箱推闆裝置将带元器件的PCB推入軌道（元器件高度需≤10mm）

SMT疊闆送闆一體機的原理和運行模式

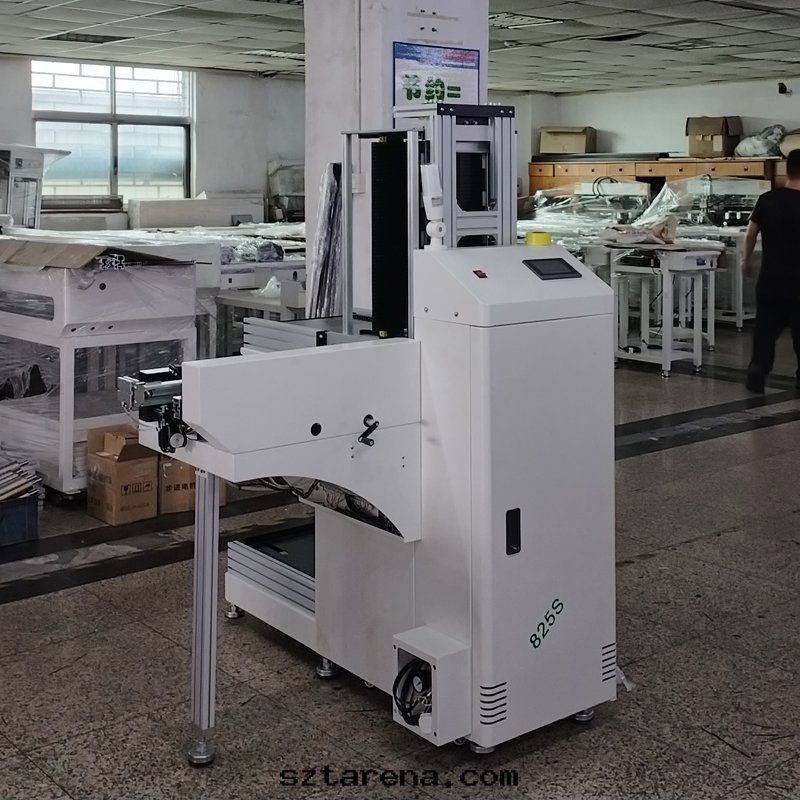

SMT疊闆送闆一體機是专为SMT生産線開發的‌集成化上料設備‌，融合了疊闆機和周轉箱送闆機的双重功能，實現光闆（裸闆）与周轉箱裝闆两種模式的自動化供料。其核心特點与運作原理如下：

‌双模式並行運行‌

‌疊闆模式‌：針对單面闆或光闆，可直接整疊放入軌道上方存儲區（容量50-300片），通过推闆系統逐片推送至傳輸軌道。

‌周轉箱模式‌：适用于双面闆或带元器件的PCB，料框自動升降切換，空箱下沉後滿箱補位，實現连續供料。

两種模式灵活切換，兼容不同生産工藝需求。

‌智能控制系統‌

采用PLC+觸摸屏人機界面，可設置推闆速度、升降步距及模式切換；

內置SMEMA标準接口，与印刷機/貼片機联機協同，響應下遊設備需求信号。

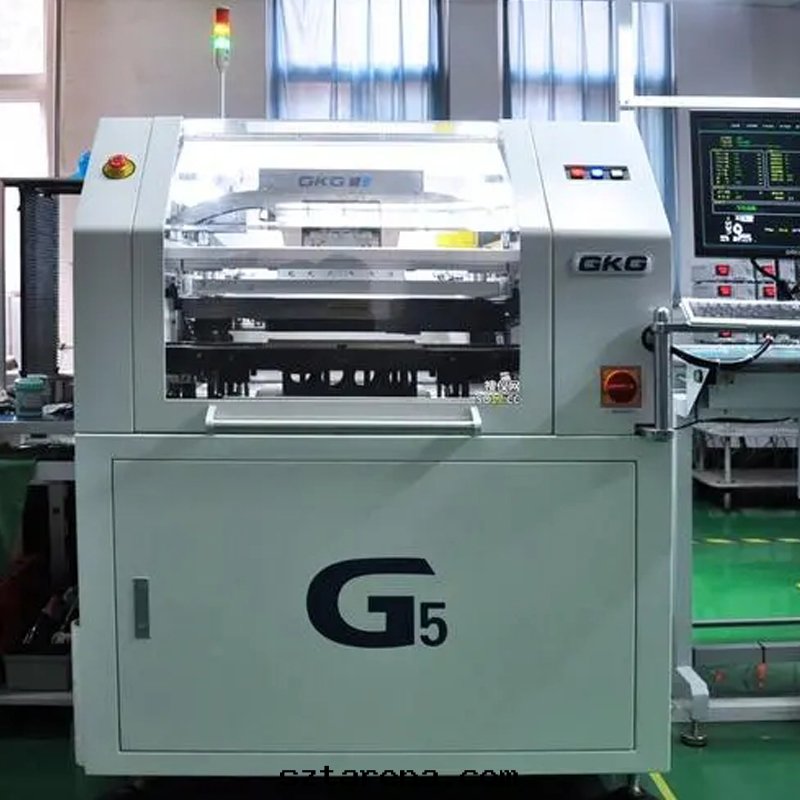

GKG-G5全自動锡膏印刷機有什麼作用和優勢

GKG-G5全自動锡膏印刷機专用调节頂升平台，結構可靠，调节方便，可以快速實現不同厚度PCB闆的PIN針頂升高度的调节。全新的光路系統--均勻的环形光和高亮度的同軸光，配以均可無极调节的亮度功能，使得各類型的MarK點均可很好的識别，适應鍍锡、鍍铜、鍍金、噴锡、FPC等各類型不同颜色的PCB。GKG专利的數學運算模式，确保機器實現高精度的对位。

采用Windows XP/Win7操作界面，具有良好的人機对話功能:尤其在做程序文件的導航效果，方便操作人員快速熟惡操作;菜單式中/英文切換，操作日志，故障记录/故障自診斷/故障分析提示/光報警等功能，使得操作簡單，方便。干洗、湿洗、真空三種清洗方式，三種清洗方式可任意組合使用，並且在客戶不需要自動清洗时，可在生産界面下實現人工清洗，从而減短清洗时間，提高生産效率。高适應性鋼网框裝夾系統，實現各種尺寸的网框的印刷，可實現生産过程中快速更換機種。图像導軌系統:可拆卸，可編程的柔性側夾裝置，針对软闆，翹曲形變之PCB，进行獨特的頂部壓平，通过软件編程，可自動伸縮，不影響锡厚。

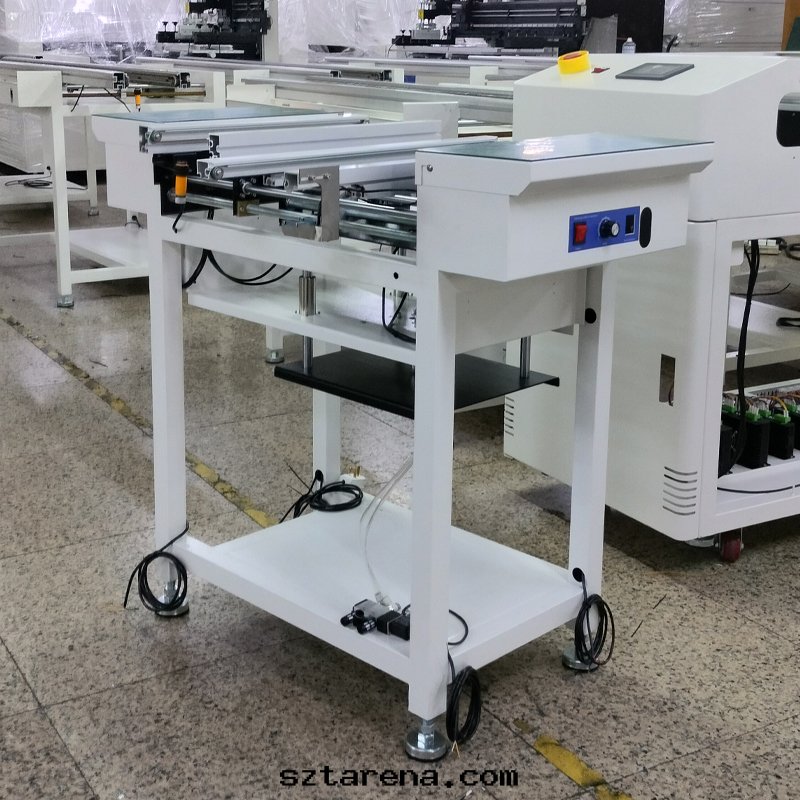

SMT升降接駁台的功能介紹

SMT升降接駁台是電子制造産線中的關鍵过渡設備，其核心作用在于‌解決不同設備間的軌道高度差‌，實現PCB闆的连續自動化傳輸。

核心功能：跨設備高度适配

1.‌精準軌道对接‌
通过電動/气動升降系統（如亞德客气缸+導柱組合），動态调整傳送軌道高度（範圍900±20mm），無缝銜接回流焊、貼片機等不同高度的設備軌道，消除傳統接駁中的卡闆或錯位風險‌。
典型案例：双軌平行升降結構可同时處理两条軌道上的PCB，實現±0.5mm級高度同步精度。

2.‌緩冲容量擴展‌
升降平台可擴展为多层暫存區（如‌篩选接駁台），支持同时緩存5-10块PCB闆，平衡前後工序节拍差异，避免高速線體因設備故障導致的连鎖停機‌。
