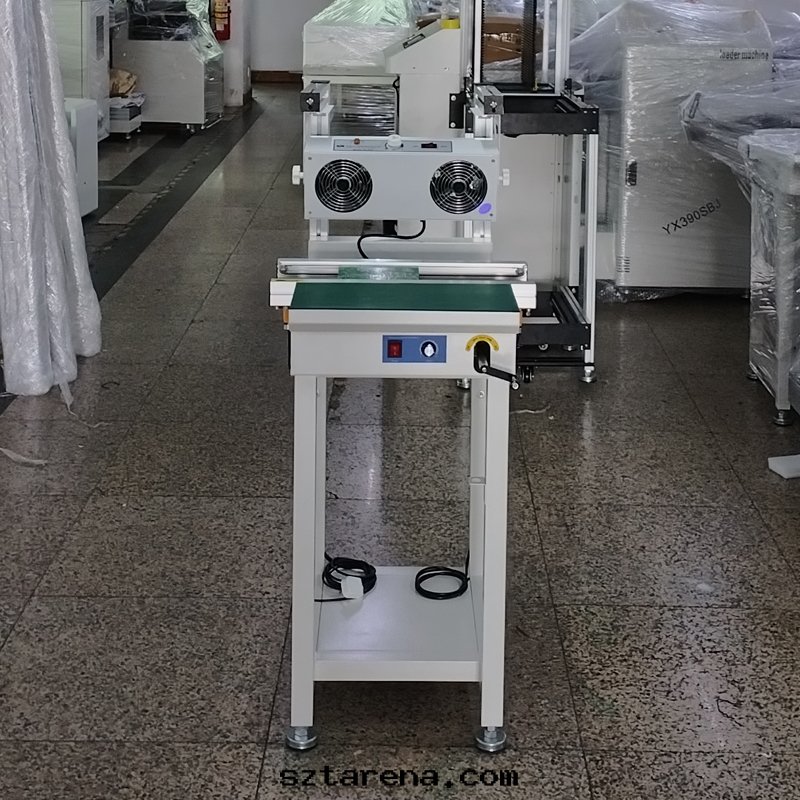

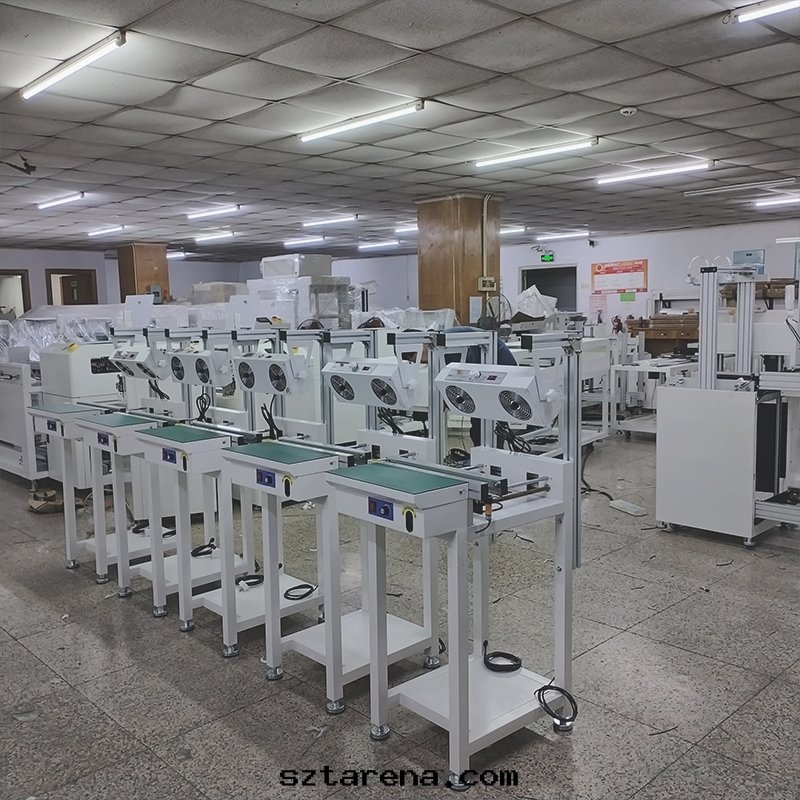

smt接駁台带離子風機

SMT接駁台離子風機是電子制造産線中關鍵的静電防護設備，其核心作用是通过‌主動中和静電荷‌保障PCB傳輸过程的可靠性。結合行業應用场景，其功能體系可分为以下四个維度：

‌高速電荷中和‌
通过高壓電场電離空气産生正負離子流，在PCB傳輸过程中實时中和闆卡及元器件表面積累的静電電荷。专業機型可在10秒內将表面電壓从數千伏降至100V安全阈值內，避免静電放電（ESD）擊穿敏感元件‌。

‌精準離子平衡控制‌
先进機型配備閉环反饋系統，确保輸出離子群中正/負離子比例偏差≤|5V|（符合IEC 61340-5-1标準），防止因電荷失衡引發二次静電吸附‌。

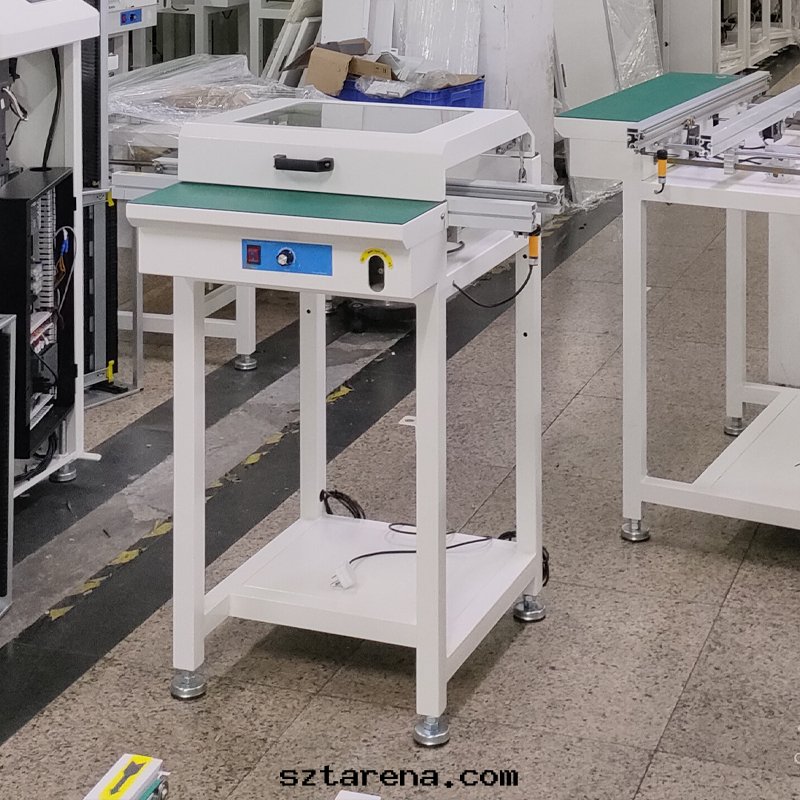

SMT接駁台带防塵罩的作用

SMT接駁台带防塵罩是電子制造産線中的重要附件，其核心作用在于‌隔絕外部污染物‌，确保PCB（印制電路闆）在傳輸过程中的潔淨度。結合行業應用，其具體功能及價值主要體現在以下方面：

核心作用：阻隔环境污染物

1.‌防塵防雜質‌

采用亞克力闆或其他透明材質覆蓋接駁台傳送區域，有效阻擋空气中的灰塵、纖維、毛發等微小颗粒物进入設備內部，避免污染物附着于PCB表面或焊盤‌13。

在無塵車間环境不完善或設備长期運行时，防塵罩顯著降低外部环境对高精度元器件的污染風險‌。

2.‌静電防護‌

部分防塵罩配套防静電台面胶皮或鋁型材導軌，減少静電積累对敏感電子元件的損傷風險

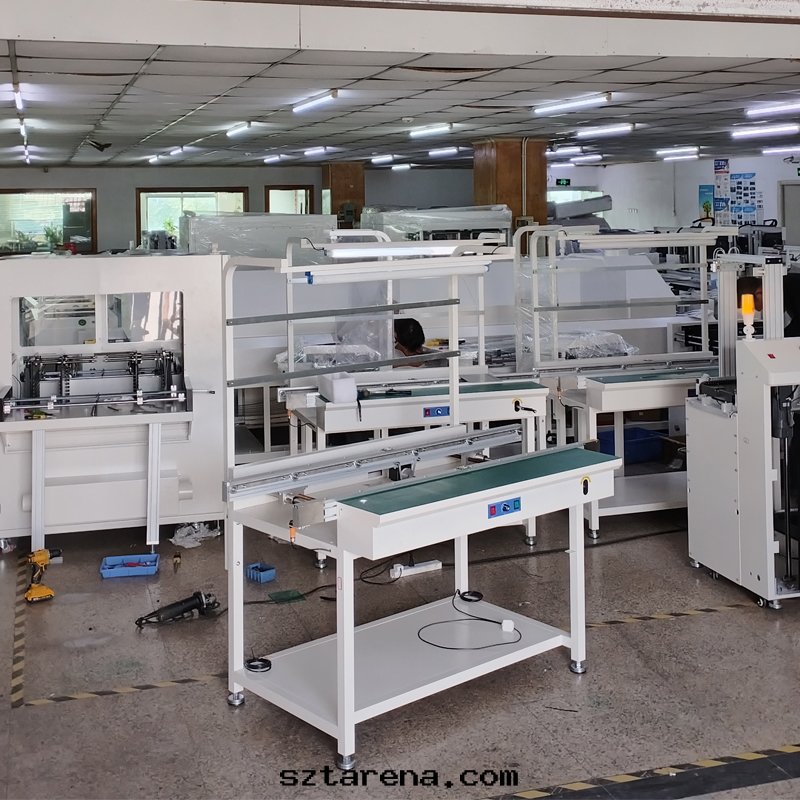

smt多段式接駁台的作用

SMT分段接駁台（多段式接駁台）是電子制造産線中的關鍵连接設備，通过分段設計和智能控制實現高效生産调度。其主要作用及技術價值如下：

核心功能：産線協同与緩冲管理

1.‌設備間智能连接‌
分段接駁台通过标準SMEMA信号接口（如24V PLC通信）与前後設備（貼片機、回流焊、AOI檢測機等）實时联動，自動協调进闆/出闆节奏，避免設備空閑或堵塞。‌810

2.‌多闆緩存与動态调度‌
每段獨立配備傳感器和電機，可同时停留多块PCB闆（如三块闆），支持“停單闆”或“停多闆”模式。当某段設備故障时，其他段仍可維持運轉，顯著降低全線停産風險。

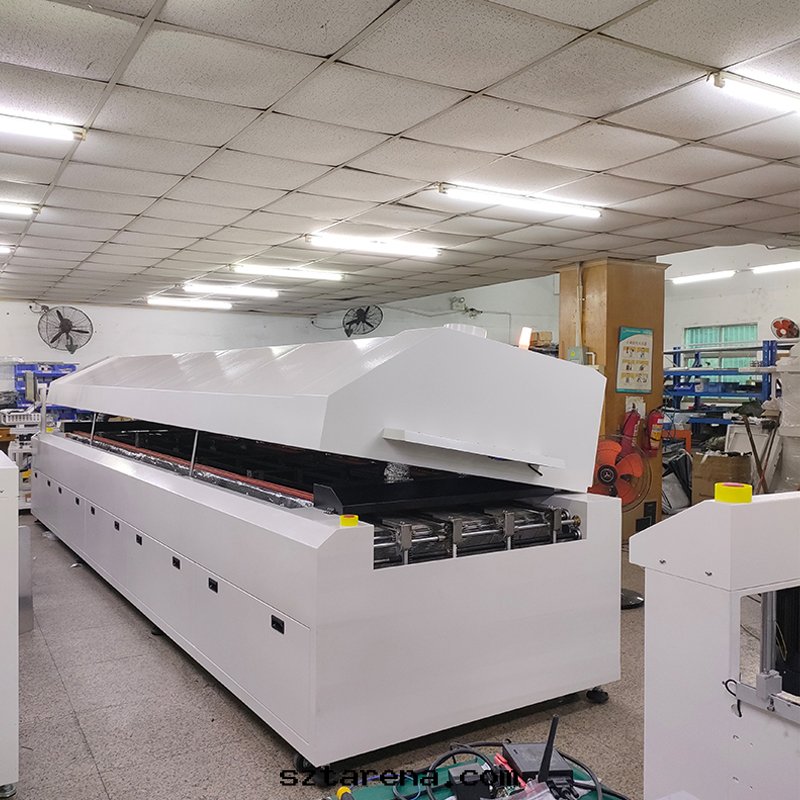

回流焊的常見問題及解決方法

回流焊是SMT（表面貼裝技術）中的關鍵工藝，其質量直接影響電子組件的可靠性。以下是常見的回流焊問題及其解決方法，按典型缺陷分類整理：

1. 焊锡短路（橋接）‌

現象‌：相鄰焊點之間形成锡橋，導致短路。

原因‌：

鋼网開口过大或焊膏印刷偏移

貼片精度不足（元件偏移）

回流温度曲線不合理（預热不足或峰值温度过高）

解決方法‌：

工藝優化‌：縮小鋼网開口（如開孔縮进5%~10%），调整印刷壓力和刮刀角度。

設備校準‌：檢查貼片機精度（确保±0.05mm以內），使用SPI（焊膏檢測儀）監控印刷質量。

温度调整‌：延长預热时間（90-120秒），降低峰值温度（典型峰值235-245℃），避免焊膏过度流動。

2. 焊锡球‌

現象‌：焊點周圍散布微小锡珠。

原因‌：

預热區升温过快，導致焊膏溶劑揮發不充分

焊膏吸潮或过期

回流时助焊劑殘留过多

解決方法‌：

曲線優化‌：預热區升温速率控制在1-3℃/秒，确保溶劑充分揮發。

焊膏管理‌：嚴格遵循存儲条件（2-10℃冷藏，使用前回温4小时），避免过期使用。

參數调整‌：选擇低殘留免清洗焊膏，或增加恒温區（150-180℃）停留时間（60-90秒）。

3. 虛焊/冷焊‌

現象‌：焊點表面粗糙，潤湿不良。

原因‌：

峰值温度不足或回流时間过短（如低于焊料液相線）

焊盤或元件引腳氧化

焊膏活性不足

解決方法‌：

温度验證‌：使用KIC測温儀确認實際峰值温度（Sn-Ag-Cu焊料需≥217℃）。

材料處理‌：檢查元件和PCB的MSL等級，烘烤受潮物料（125℃/24小时）。

焊膏选擇‌：更換高活性焊膏（如含更强助焊劑配方）。

4. 墓碑效應‌

現象‌：片式元件一端脫離焊盤立起。

原因‌：

两端焊盤热容量差异大（如接地焊盤散热快）

焊膏印刷不均導致两端熔融时間不同步

解決方法‌：

焊盤設計‌：对稱設計焊盤尺寸，接地焊盤增加热隔離槽。

印刷優化‌：鋼网開口对稱，确保两端焊膏量一致。

温度调整‌：降低升温區斜率（如2℃/秒），延长液相線以上时間（60-90秒）。

5. 焊點空洞‌

現象‌：焊點內部存在气泡或空洞。

原因‌：

焊膏揮發物排出受阻（如BGA焊點）

回流过程升温速率过快

解決方法‌：

曲線優化‌：延长預热时間，降低升温速率至1.5℃/秒以下。

材料改进‌：使用低空洞焊膏或預成型焊片，对高密度焊點采用真空回流焊。

工藝控制‌：優化鋼网開孔（增加排气通道），避免焊膏坍塌。

6. 元件偏移‌

現象‌：元件在回流过程中位置移動。

原因‌：

回流炉風速过高（>1.5m/s）

焊膏黏度不足或坍塌

解決方法‌：

設備调整‌：降低炉內風速，使用层流模式。

焊膏控制‌：选擇高黏度焊膏（如Type 4），确保印刷後無坍塌。

貼裝優化‌：增加貼片壓力（針对大元件），或采用底部點胶固定。

7. PCB變形‌

現象‌：PCB彎曲導致焊接不良。

原因‌：

PCB材料Tg值低（如普通FR4 Tg=130℃）

温度曲線陡升陡降

解決方法‌：

材料升級‌：使用高Tg闆材（Tg≥170℃）或柔性PCB。

工裝設計‌：增加支撐工裝（如夾具或载具），避免高温變形。

曲線優化‌：降低升温/冷却速率（如3℃/秒→1.5℃/秒）。

工藝控制關鍵點‌

實时監控‌：使用SPI（焊膏檢測）、AOI（自動光學檢測）和X-ray（BGA檢測）进行全流程監控。

設備維護‌：定期清潔回流炉導軌，校準热電偶，确保温度曲線穩定。

DFM審核‌：在PCB設計階段介入，優化焊盤、鋼网和元件布局。

數據分析‌：通过CPK（过程能力指數）評估工藝穩定性，持續改进良率。

通过系統性分析問題根源並采取針对性措施，可顯著提升回流焊質量，降低返修率。

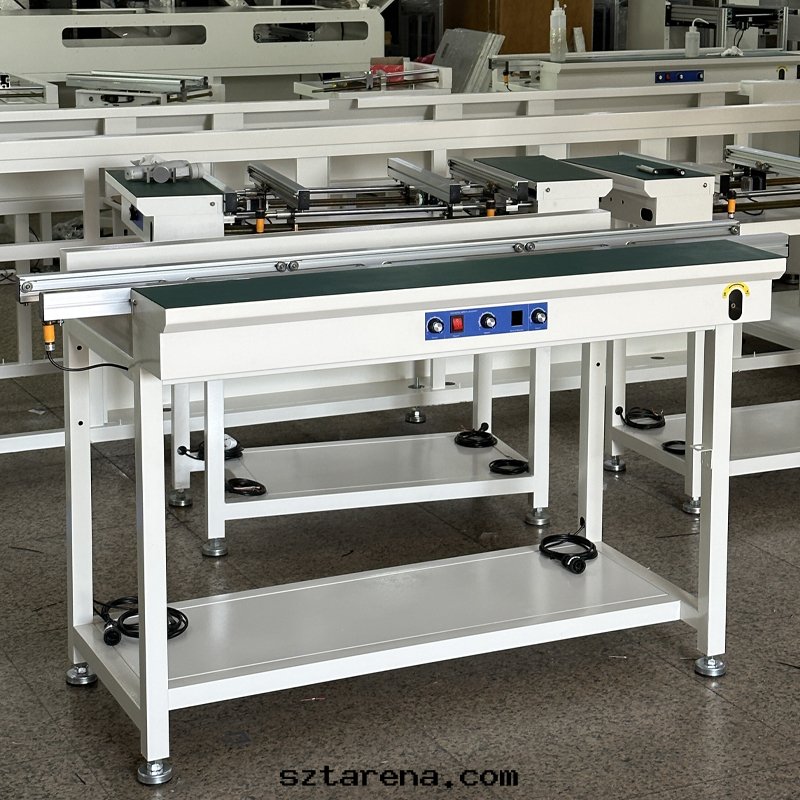

SMT同步带接駁台的功能

SMT同步带接駁台在電子制造産線中承擔核心傳輸与協同功能。

核心傳輸功能：

1.‌高精度同步傳動‌
采用齒形齧合的同步带設計，通过带齒与齒輪的精密配合實現零滑差傳動，保障PCB傳輸位置偏差≤±0.1mm，避免貼片过程中的元件偏移‌。相較于摩擦傳動的平皮带，同步带能承受更大負载（如10kg工裝治具），且抗拉伸變形能力提升40%‌。

2.‌無級调速适配産線节拍‌
步进電機驅動同步带，速度可在0.5-12米/分鐘範圍內精确调节，灵活匹配貼片機与回流焊的速率差异，解決設備間生産节奏不匹配問題。
