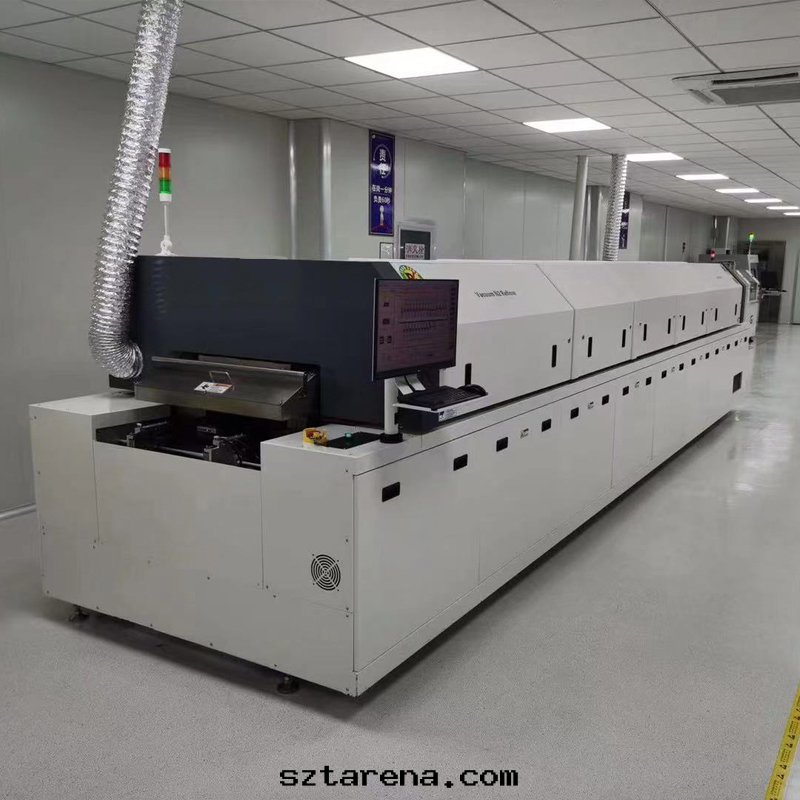

smt真空回流焊的作用

真空回流焊作为一種先进的焊接技術，在多个方面發揮關鍵作用：

防止焊點氧化，确保焊接牢固可靠，提升整體焊接質量‌

利用真空壓强差排出熔融焊料中的气泡，顯著降低空洞率（可降至10%以下，優化条件下达3%-5%），提高焊點致密度和纯度‌

改善焊點的導電導热性能、機械强度、密封性及耐壓性，从而增强器件可靠性‌

減少焊接缺陷（如气孔或雜質），避免对芯片和基闆的損傷，提高産品良率‌

實現無助焊劑焊接，降低环境污染和环保成本‌

通过精确温度控制（如紅外均勻加热）減少热應力，确保焊料均勻熔融並避免过热問題‌

操作簡便易學，提升生産效率並适應多元化應用场景（如片狀電容、電感等高密度封裝）‌

廣泛應用于航空航天、軍工電子、醫療設備、汽車電子等高可靠性領域，滿足嚴苛質量需求

回流焊接时間对焊接質量的影響

回流焊接时間是決定焊點可靠性的關鍵參數，直接影響焊料熔化程度、冶金結合質量及缺陷發生率‌。以下基于核心温區流程（預热→保温→回流→冷却）分析其具體影響機制：

一、时間过短的影響

‌焊料未完全熔化‌：时間不足導致锡膏液化不充分，形成冷焊點（表面粗糙、內部疏松），焊點强度下降 60% 以上‌。

‌潤湿不良‌：焊料無法充分潤湿焊盤（潤湿角 >90°），引發虛焊或脫焊，電气连接不可靠‌。

‌殘留气體未排出‌：溶劑和水分蒸發不彻底，焊點內部易形成气泡或空洞，降低機械强度‌。

二、时間过长的影響

‌焊點氧化与變色‌：过度暴露于高温下，焊料表面氧化加劇，導致焊點失去光澤、變脆，甚至脫落‌。

‌金屬間化合物（IMC）过厚‌：IMC 层厚度超过 5μm 後趨于穩定，但过厚会使焊點脆性增加，剪切强度顯著降低‌。

‌元件热損傷‌：敏感元器件（如陶瓷電容）可能因热應力開裂，或因助焊劑过度揮發殘留腐蝕性物質‌。

‌核心原則‌：时間需匹配焊膏類型（無铅峰值≥217℃）和 PCB 层數，動态调整温區比例減少温差應力‌。

三、綜合優化策略

‌温區協同‌：預热區升温速率≤3℃/秒，确保溶劑均勻揮發；保温區恒温 60-120 秒以清除氧化物‌。

‌缺陷預防‌：避免多次过炉（最多 2 次），維修时热風槍温度<300°C 且时間

什麼是回流焊工藝

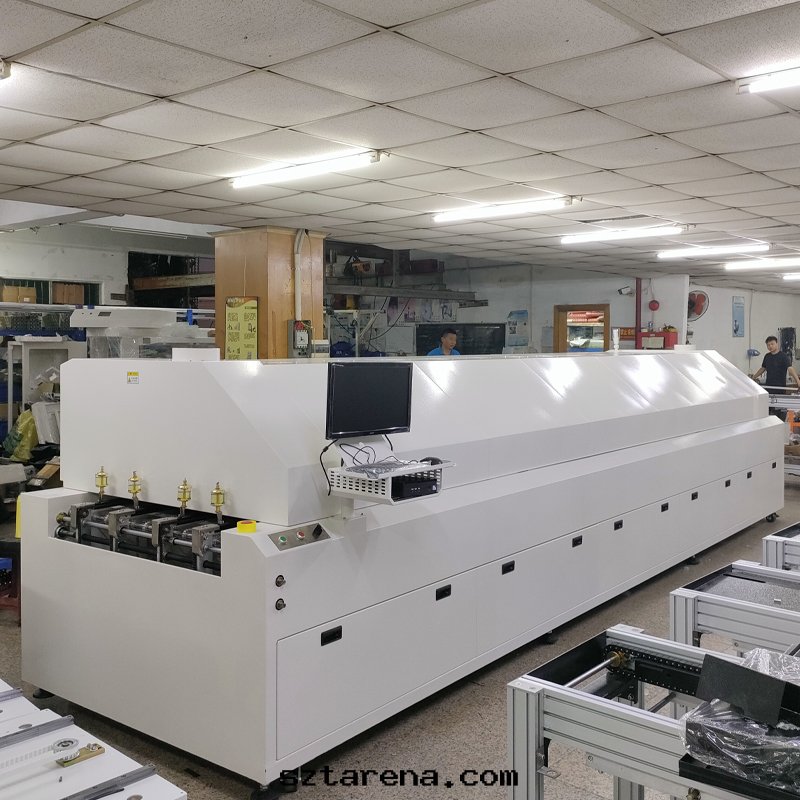

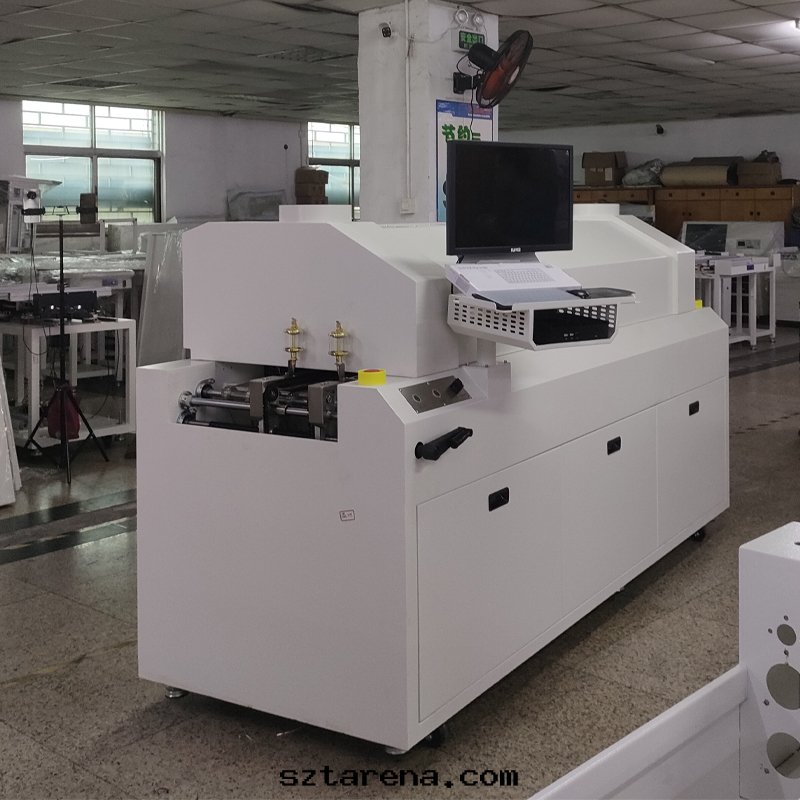

回流焊接工藝是電子制造中表面貼裝技術（SMT）的核心环节，通过加热熔化預先塗布在PCB焊盤上的焊锡膏，實現電子元器件引腳与焊盤的機械和電气连接。

‌一、工作原理‌

‌四階段温度控制‌

‌升温區‌：PCB进入後，焊膏溶劑揮發，助焊劑激活並潤湿焊盤/引腳，隔離氧气。

‌保温區‌：PCB均勻預热（約150–180℃），避免後續高温冲擊導致變形。

‌焊接區‌：温度驟升至焊膏熔點（無铅焊料約217℃），液态锡潤湿焊盤与引腳，形成可靠焊點。

‌冷却區‌：焊點快速凝固固化，完成连接。

‌热傳遞方式‌
依靠热風循环加热（主流），或紅外輻射輔助，确保温度均勻性。

‌二、技術優勢‌

‌高精度‌：局部加热避免热敏感元件（如BGA）損傷。

‌低缺陷率‌：自動化控制減少橋连、立碑等缺陷。

‌兼容性‌：支持無铅焊料、微型元件高密度貼裝。

‌效率与成本‌：批量生産降低單件成本，良率可达99.9%。

三、进階技術演进‌

‌氮气回流焊‌：充入氮气降低氧含量，減少氧化，提升焊點潤湿性。

‌真空回流焊‌：消除97%气泡，空洞率。

SMT下闆機NGOK收闆機的工作原理

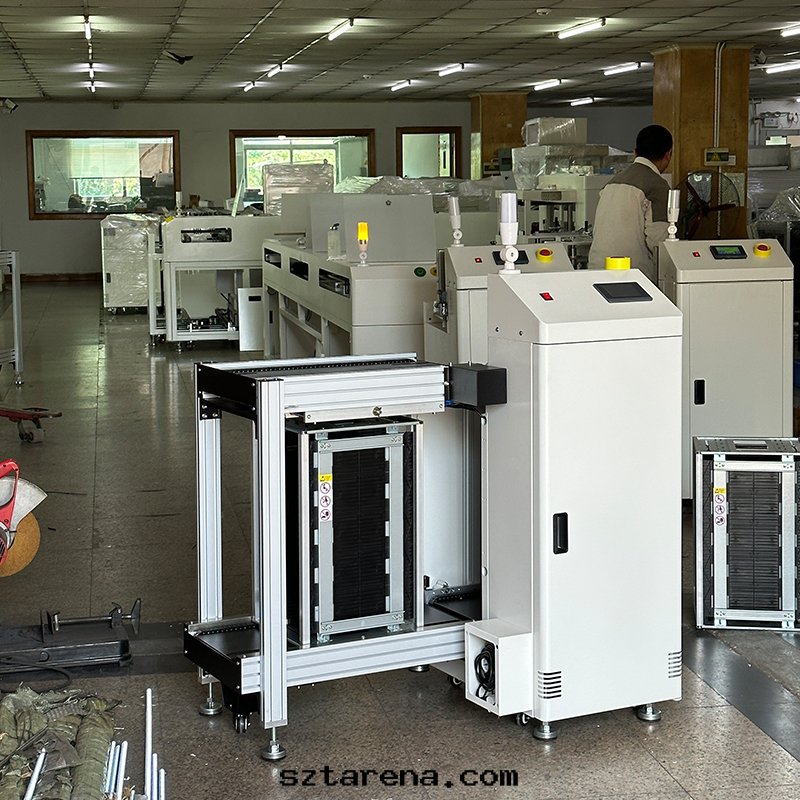

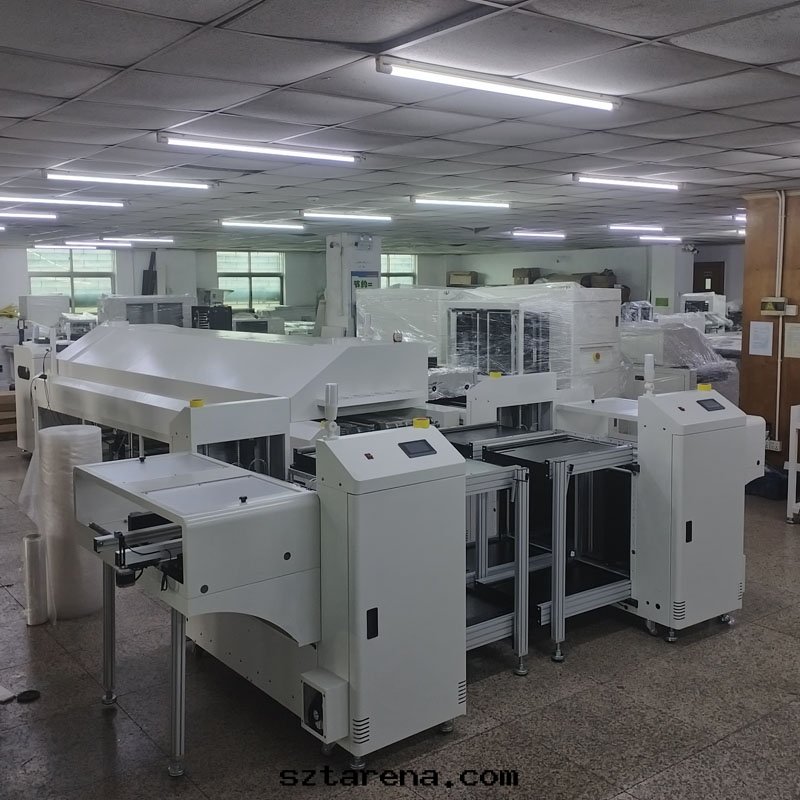

SMT下闆機（也稱收闆機或卸闆機）是SMT生産線末端的關鍵設備，負责完成貼裝焊接後的PCB（印刷電路闆）自動卸载、分類及流轉。其核心工作原理可概括为以下機制：

‌工作原理詳解‌

‌PCB接收与定位‌
完成回流焊的PCB通过傳送軌道进入下闆機，軌道邊緣的導向裝置或定位銷确保PCB精确停靠在預設工位。傳感器實时檢測PCB到位信号，觸發後續操作‌。

‌NG/OK分揀系統‌
結合在線檢測設備（如AOI或X-RAY）的判定結果：

‌合格闆（OK闆）‌：由機械臂或推杆平穩轉移至收闆架或流出軌道，进入包裝环节‌。

‌不合格闆（NG闆）‌：通过气缸驅動分揀機構（如翻轉臂或滑道）将其導向返修工位或隔離區域，實現自動分流‌。

‌倍速鍊傳輸技術‌
主流設備采用‌双鍊条差速倍速鍊系統‌：

傳輸鍊条由驅動鍊（快鍊）与承载鍊（慢鍊）嵌套組成，通过速度差實現PCB的平穩移载，避免表面元器件因急停急啟受損‌。

同步带或滾輪輔助定位，确保PCB無偏移傳輸‌。

‌智能化控制中樞‌

PLC（可編程邏輯控制器）接收傳感器信号（如光電開關、壓力感應器），協调機械臂、分揀模块、報警裝置联動‌。

人機界面支持設置分揀規則、存儲容量及故障診斷參數‌。

‌關鍵組件功能‌

‌應用價值‌

‌效率提升‌：替代人工分揀，單闆處理速度可达3～5秒，産能提升30%以上‌。

‌品質保障‌：避免人手接觸導致的静電損傷与污染，降低二次不良率‌。

‌産線集成‌：通过MES系統对接生産數據，實現全流程數字化管理‌。

Smt線路闆上料機參數設置与调整

Smt線路闆上料機參數設置与调整的核心步驟及要點：

一、基礎參數設置流程

‌闆料規格匹配‌

调整定位裝置与夾爪行程，精确匹配PCB闆的长度、宽度及厚度（典型兼容範圍：50×50mm ~ 625×510mm，闆厚0.6-4.0mm）‌。

設置升降步距（10/20/30/40mm多檔可选），确保料框內PCB逐层頂升高度準确。

‌傳輸节奏同步‌

通过觸摸屏設定傳送速度（0~10闆/分鐘），需与下遊SMT貼片機或冲床节拍匹配。

调节推闆气缸動作間隔，避免堆疊卡闆（單次處理时間≤3.5秒为優。

‌設備联動配置‌

啟用SMEMA接口協議，通过四芯信号線同步上下遊設備啟停信号。

在控制面闆切換至“联動模式”，验證上料機与冲床/貼片機的信号響應延遲（需≤0.5秒）‌。

二、關鍵參數校準方法

‌定位精度校準‌：

使用中心拍闆機構自動校正PCB位置，通过限位块微调对角偏移（精度±0.1mm）‌。

測試推闆气缸洩壓功能：在觸摸屏降低气壓至0.3Mpa，觀察PCB是否因推力不足偏移 ‌。

‌安全阈值設定‌：

过载保護值：根據設備最大負载（如260kg），在PLC中設定電流阈值觸發停機 ‌。

緊急停機響應：測試急停按鈕与声光報警模块的联動时效（需≤0.2秒）‌。

此處插入图片組件，展示控制面闆參數界面及定位機構示意图

三、故障调試与維護

‌常見問題處理‌

‌闆料偏移‌：檢查光電開關灵敏度（歐姆龍傳感器），清潔感應鏡头並重新校準零點。

‌升降卡顿‌：排查滾珠丝杆潤滑狀态，添加专用潤滑油並重啟升降電機。

‌周期性維護‌

每日清理吸盤/夾爪殘留锡渣，每月檢查气缸密封圈磨損。

每季度校準稱重傳感器（HBM模块），避免負载計量誤差導致过载失效。
