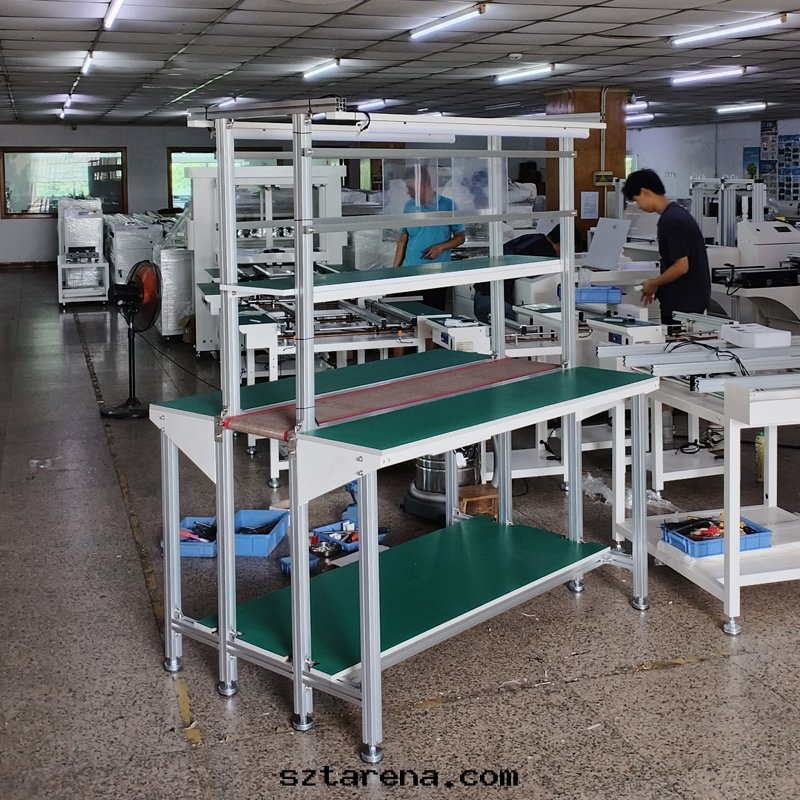

防静電工作台网带輸送機優勢

防静電工作台网带輸送系統結合了静電防護技術与网带輸送優勢，具有以下核心特點：

‌卓越的静電控制能力‌
采用特殊防静電材料（如矽胶、尼龍橡胶等）制造輸送带，表面電阻值精準控制在10⁵-10¹¹Ω之間35，既能有效導走静電，又能避免对敏感電子元件産生干擾。系統通过接地設計（如铜带连接）形成低阻抗導電通道，将静電快速導入大地。

‌潔淨环境适配性‌
輸送带表面光滑無孔隙，不易積聚塵埃且易于清潔，滿足無塵車間的高卫生标準。運行噪音低，維持安静的工作环境。

‌耐用性与穩定性‌
基材采用高强度纖維或合金鋼骨架，具備優异的耐磨、抗拉性能。矽胶网带可承受-60℃至200℃的极端温度，碳鋼/不鏽鋼网带則耐高温达600℃，适應冷庫、烘焙、電子封裝等多種场景。

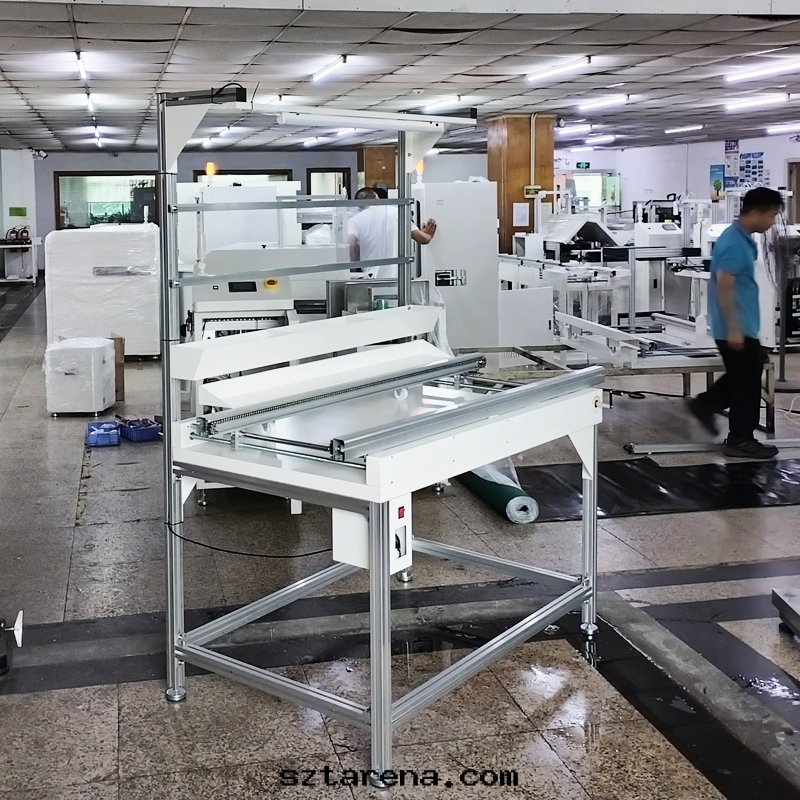

無動力插件線應用场景和作用

無動力插件線主要應用于以下场景並發揮相應作用：

‌應用场景：‌

1、‌電子行業裝配‌
适用于電路闆、電子元器件的插件和組裝环节‌，尤其在对静電敏感的环境中（如芯片、精密元件處理），因其無需潤滑油且鋁合金導軌設計可避免污染‌。

2、‌家電生産線‌
用于家電産品（如控制器、電源模块）的組件安裝与调試，支持手動操作和灵活工位调整‌。

3、‌物流輸送銜接‌
作为車間內部物料轉運的銜接段，實現半成品在不同工位間的低成本、低噪音傳輸‌。

‌核心作用‌

‌灵活适配生産需求‌：
線體长度、宽度可按工藝定制，通过變速旋鈕调整輸送速度，兼容不同尺寸的産品‌。

‌低成本与低維護‌：
無動力設計省去電機驅動，依靠人力推動物料，減少能耗；鋁合金導軌摩擦力小，無需潤滑，长期使用穩定性高‌。

‌保障産品安全性‌：
避免潤滑油污染，确保電子元件潔淨度；手動操作減少機械震動对精密零件的損傷‌。

‌提升空間利用率‌：
結構緊湊，可配合工作台、工藝卡架等擴展功能，優化車間布局‌。

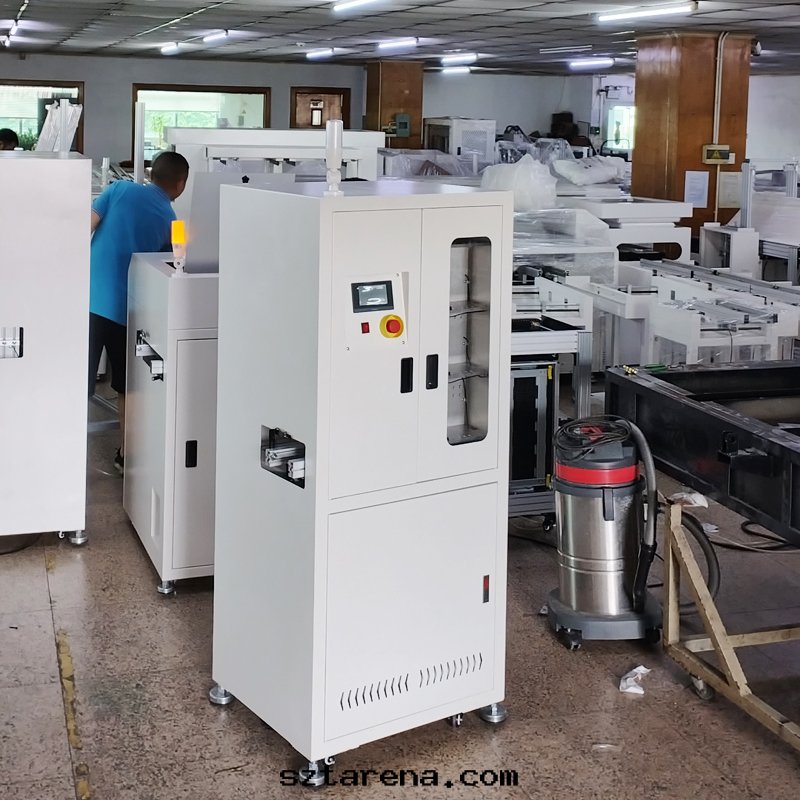

什麼是smt彈夾（彈匣）下闆機

彈匣下闆機（彈夾收闆機）

1、下闆機應用于SMT生産線末端，将加工完成的PCB按設置好的間隔，依次收于彈夾中，收滿1框PCB後可自動更換放置好的空彈夾，實現自動化生産需求，減少固定作業人員，降低人力成本。
2、双軌彈夾獨立收集，
3、推闆力度可能过人機界面调节，防止推坏闆。
4、具備AGV自動对接功能。
5、标配以太网口，可接入車間网絡實現物联网。
6、配标準双軌SMEMA，單双軌線體通用。
7、料箱擋闆自動打開閉合功能，方便AGV对接。

彈匣下闆機（彈夾收闆機）技術參數

· 外形尺寸(MM):L1000*W1600*H1500
· 工作電壓:AC220V/50/60HZ
· 軌道高度(MM):95020
· 气源:4-6bar
· PCB尺寸(MM): L189mmW68mmH0.15mm~0.3mm
· 料框尺寸:L194/205/225W74H144
· 料框儲量:9PCS
· 傳送方向:L-R;R-L(客戶指定 )
· 推闆方式:電機推闆，力度可控
· 上升布距:可调
· 进箱方式:上进下出
· 送闆周期时間:10秒左右
· 控制系統:PLC+觸摸屏
· 軌道模式:單軌
· 功能说明:将上遊設備的PCB收入料框中
· 軌道承载面:小于3mm
· 軌道宽度:50mm-100mm自動调节
· 卡闆報警：具備/超出壓力報警

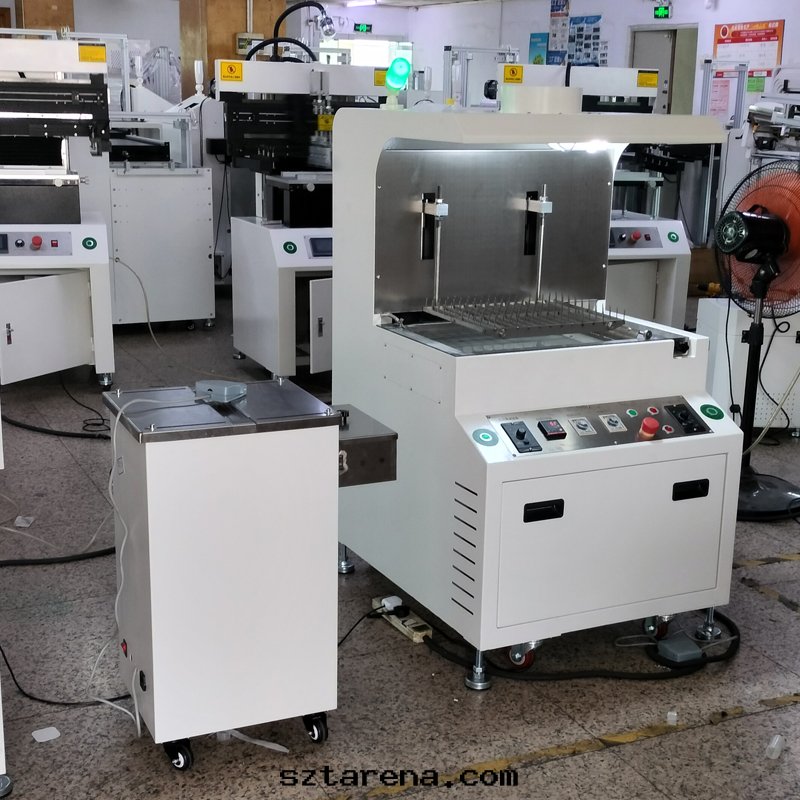

助焊劑噴雾機的主要用途和應用領域

助焊劑噴雾機是電子制造焊接工藝中的關鍵設備，其主要用途和核心應用領域如下：

一、核心用途

‌精準噴塗助焊劑‌

通过气壓或超声波雾化技術，在PCB焊盤表面形成均勻塗层，最小噴塗精度可达微米級‌

选擇性噴塗功能可避免非焊接區域污染（如服務器主闆、BGA芯片焊接）‌

‌提升焊接質量‌

去除金屬表面氧化物，降低焊接温度，增强焊料流動性‌

減少虛焊、冷焊等問題，尤其适用于高密度電路闆（如手機主闆）‌

二、主要應用領域

‌電子制造：PCB波峰焊/回流焊前處理，技術特點是助焊劑利用率＞90%，支持Gerber文件導入。

‌汽車電子：車規級電路闆（如ECU、傳感器），技術特點是耐高温配方，适應-40~125℃环境。

‌醫療設備：精密儀器PCB（如超声探头電路），技術特點是超声波噴塗實現納米級均勻塗层。

‌小批量維修：手機/BGA芯片手工焊接，技術特點是針筒式設計精準控量，适合維修场景

三、技術延伸

‌超声波噴塗‌：解決傳統噴嘴堵塞問題，适合活性助焊劑（如含盐酸配方）‌

‌自動化集成‌：与貼片機、回流焊設備联動，形成SMT生産線

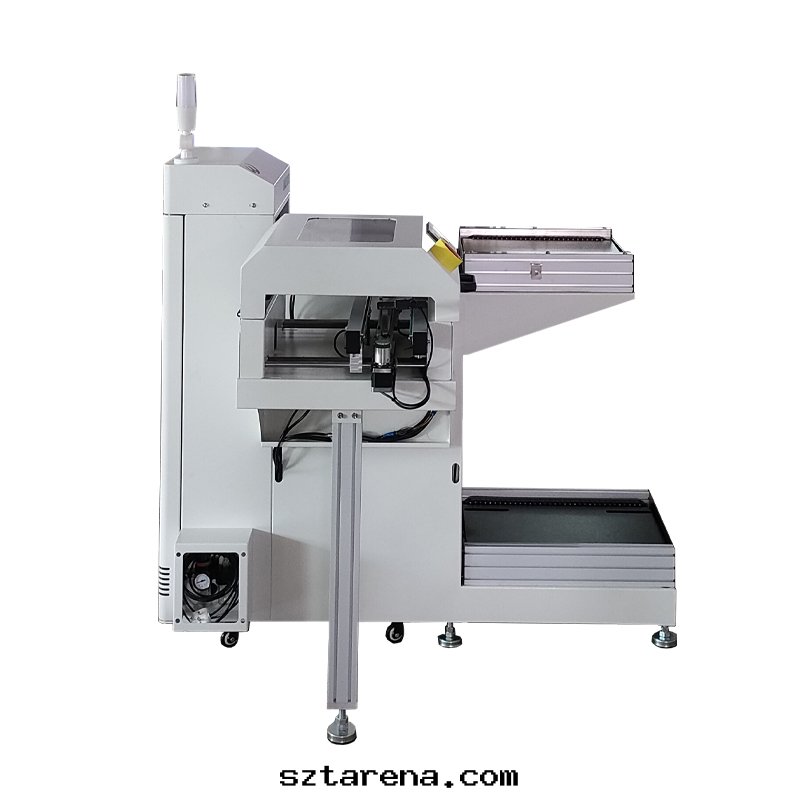

SMT設備中L型下闆機的特點与優勢總結

SMT設備中L型下闆機的特點与優勢總結

一、L型下闆機的基本定义与工作原理

L型下闆機是SMT(表面貼裝技術)生産線中的關鍵設備，主要用于收集加工後的PCB闆，通常安裝在生産線的末端。根據功能不同，可分为标準型号和NG/OK下闆機；按形狀劃分，則有标準型号和L型下闆機两種。

其工作原理如下：

設備由微電腦PLC控制系統控制，配備两个防静電料框

接駁部分感應器感應到闆子後，空的料框从上方进入升降機

升降機气缸夾緊料框，電機推闆裝置从下往上将闆子一片片推进料框

料框一格一格往下走，当裝滿闆子後，料框輸送带会将滿框的PCB闆送出

二、L型下闆機的技術特點与結構參數

1. 結構設計特點

整機主要由三个部分組成：前端的接駁部分、中間的機身和右側的进出框架

機身采用钣金焊接結構，搭配鋁型材进出框架，表面噴塗白色

采用L型特殊結構外形設計，长度不足一米，可滿足幾乎所有貼片生産场地需求

占地面積小，約3㎡，节省生産空間

2. 核心性能參數

控制系統：采用西門子专用PLC控制系統

感應器：歐姆龍品牌

電源：明偉品牌

輸入電壓：220V

送料形式：PLC控制

料架升降步距可调，可根據PCB闆上元器件的高低設定

三、L型下闆機的主要優勢

1. 空間效率優勢

采用L型設計，长度不足一米，可滿足幾乎所有貼片生産场地需求

占地面積小(約3㎡)，相比傳統下闆機节省30-50%空間

前出框設計，进出料框互不干擾

2. 操作性能優勢

電動推闆裝置穩定可控，推闆速度、距離和力度可调节

傳送皮带速度可调，适應不同生産节奏

采用成熟簡約的操作界面，上下料调节軌道運行順暢

3. 系統兼容性優勢

配置标準短路信号，可对接幾乎所有的電子設備

配有SMEMA信号端口，可与其它設備进行在線自動化联機運行

既可應用于回流焊、波峰焊後面，也可用于各類貼片機後

4. 生産效益優勢

全自動收闆減轻了人員工作量，提高生産效率

采用品牌配件(西門子PLC、歐姆龍感應器等)，确保設備穩定可靠

工作穩定可靠，方便快捷，有助于提高整體生産線效率

四、實際應用表現与用戶評價

在實際生産應用中，L型下闆機表現出以下特點：

高精度‌：采用先进定位系統，确保産品質量和精度

高效性‌：生産效率高，能快速完成生産任務

穩定性‌：先进控制系統保證設備穩定可靠，故障率低

易操作性‌：人性化設計，操作簡單方便

环保性‌：采用环保材料，減少对环境污染
