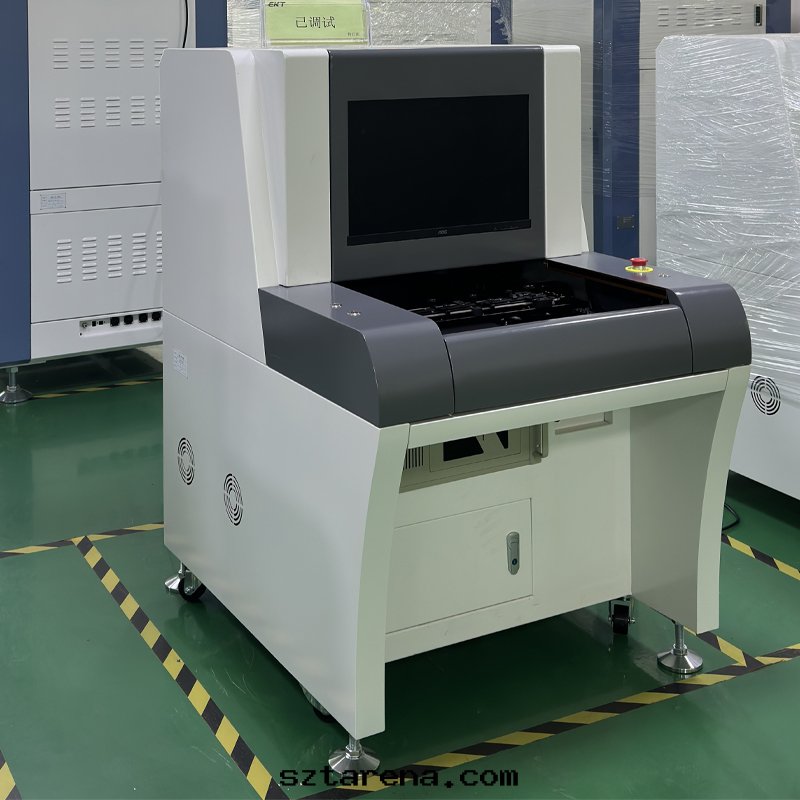

SMT設備中的AOI（自動光學檢測設備）是什麼

SMT設備中的AOI（自動光學檢測設備）是電子制造中用于檢測PCB（印刷電路闆）貼裝質量的關鍵工具，通过光學成像和算法分析識别焊接缺陷、元件錯位等問題‌。

核心功能与原理

‌檢測內容‌：主要識别焊點不良（如虛焊、连锡）、元件缺失/偏移、极性錯誤等缺陷‌。

‌工作原理‌：

高分辨率攝像头掃描PCB闆，采集图像；

計算機将图像与預設标準比对，通过灰度或3D算法分析差异；

标记缺陷位置並生成報告‌。

主要類型与特點

‌在線AOI‌：集成于生産線，實时檢測（每闆3-10秒），适合大批量生産，可联動設備攔截不良品‌。

‌離線AOI‌：獨立抽檢設備，支持3D焊點分析，适用于小批量或多品種场景‌。

‌3D AOI‌：結合X-Ray技術，檢測內部焊點空洞及複雜結構（如BGA），提升缺陷覆蓋率‌。

優勢与應用

‌效率提升‌：替代人工檢測，速度达每秒多片PCB，誤判率低‌。

‌工藝優化‌：通过SPC數據分析缺陷根源，调整焊接參數‌。

‌行業應用‌：廣泛用于手機主闆、汽車電子等高精度領域，預計2025年企業采用率超60%‌。

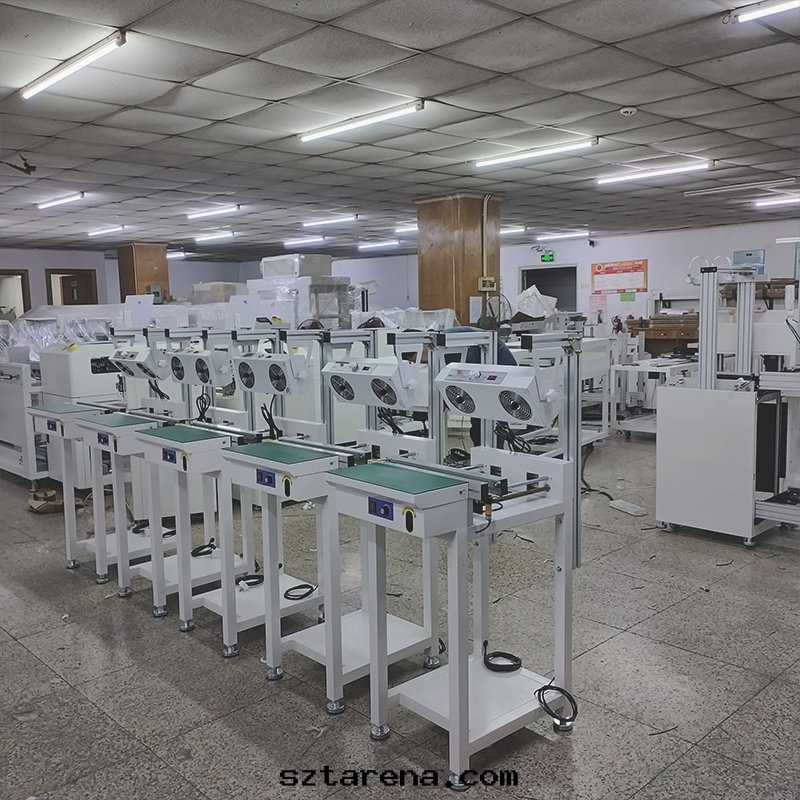

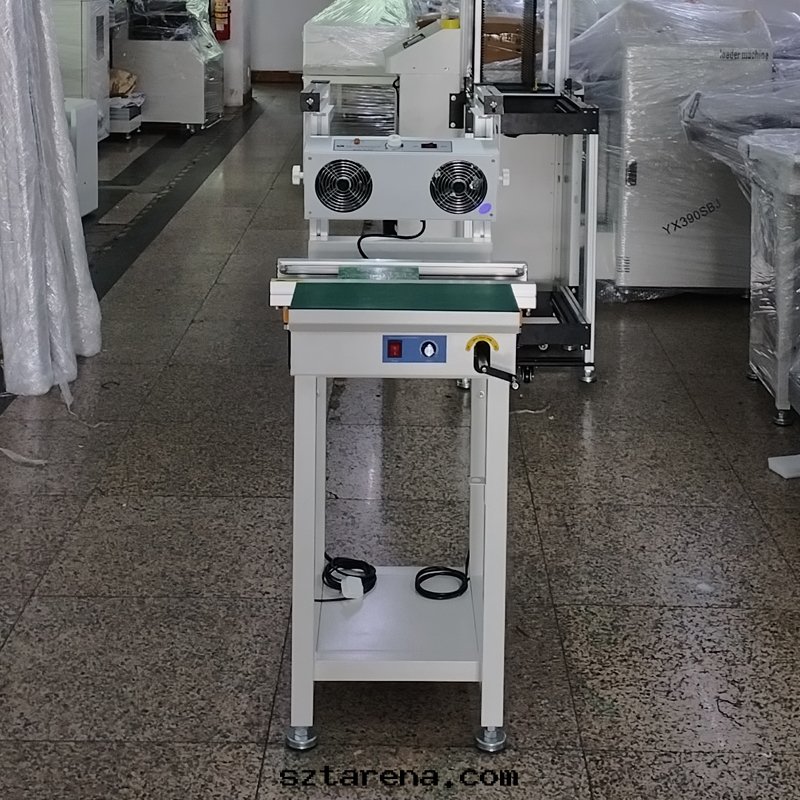

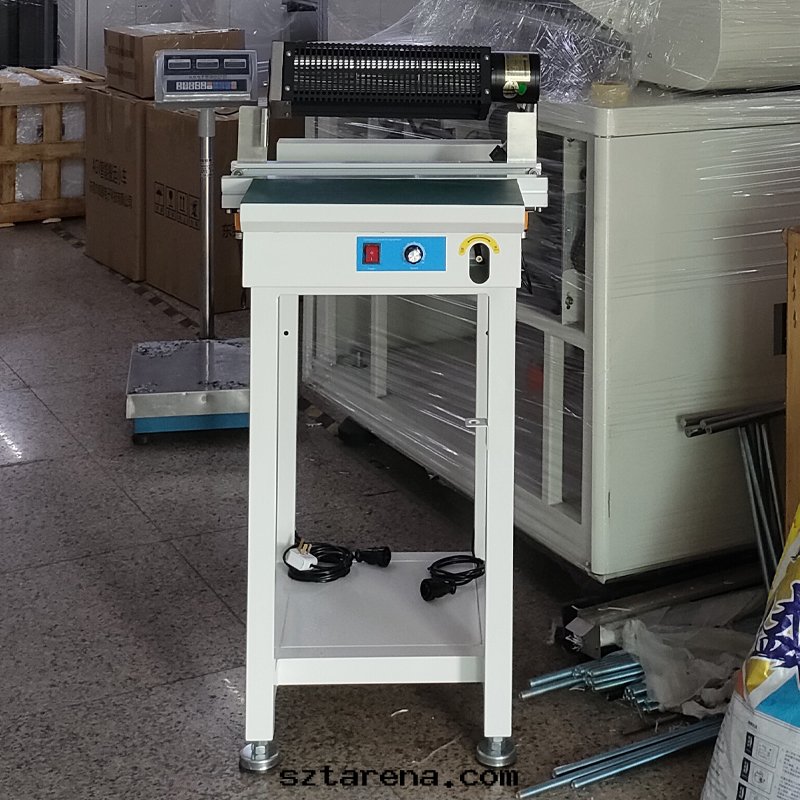

離子風機接駁台与恒流風扇接駁台的區别

離子風機接駁台与恒流風扇接駁台在功能、技術參數和應用场景上存在顯著差异，具體區别如下：

1. ‌核心功能‌

離子風機接駁台‌：主要用于静電消除，通过高壓放電産生正負離子中和物體表面静電‌。其技術參數包括離子平衡度（交流式平衡度更高）、離子釋放距離（直流式更遠）及安全性（直流式電流更弱）‌。

恒流風扇接駁台‌：专注于穩定气流輸送，通过直流電機實現精準風量控制，适用于需要持續散热的场景（如電子設備冷却）‌。其性能指标包括風量（CFM）、風壓、噪音水平及调速方式（如PWM智能调速）‌。

2. ‌優缺點分析‌

離子風機接駁台‌：

優點：直流式離子濃度高、除静電速度快；交流式平衡度穩定‌。

缺點：直流式平衡度易受放電針磨損影響；交流式安全性較低‌。

恒流風扇接駁台‌：

優點：噪音低、能效高、调速精準‌。

缺點：成本較高，需額外電源支持‌。

3.‌應用场景差异‌

離子風機接駁台‌：适用于对静電敏感的工序，如半導體封裝、液晶面闆生産‌。

恒流風扇接駁台‌：多用于需要穩定散热的工業設備或服務器機櫃‌。

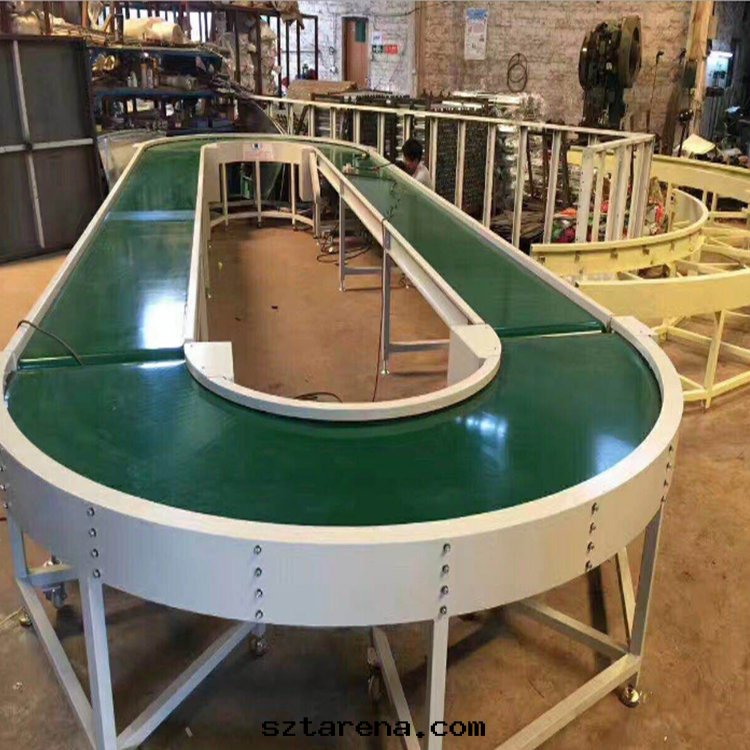

SMT設備皮带轉彎機特點和優勢

SMT設備皮带轉彎機作为工業自動化中的關鍵輸送設備，具有以下特點和優勢：

一、核心特點

‌結構設計‌

采用模块化钣金框架和錐形驅動滾筒設計，支持皮带张緊调整，便于快速安裝与維護‌。

獨特的糾偏機構（如防跑偏導軌和單邊调整裝置）确保輸送穩定性，避免生産中斷‌。

‌運行性能‌

輸送平穩，物料与皮带無相对運動，減少貨物損傷，适合精密電子元件等敏感物品‌。

低噪音設計（<60dB），适用于对静音要求高的环境‌。

‌灵活适配性‌

可定制30°至180°任意轉彎角度，轉彎半徑根據物料尺寸调整‌。

兼容多種驅動方式（減速電機/電動滾筒）和调速方案（變頻/無极變速）‌。

二、顯著優勢

‌高效节能‌：能耗低，傳輸速度高，适合连續或間歇作業‌。

‌廣泛适用‌：可輸送散料、紙箱、包裝袋及高温、防静電等特殊物料‌。

‌智能化擴展‌：支持与控制系統集成，實現物品跟蹤和積放功能‌。

三、典型應用场景

主要用于SMT生産線、電子裝配線、食品加工及物流分揀系統，尤其适合空間受限需轉向的场合‌。

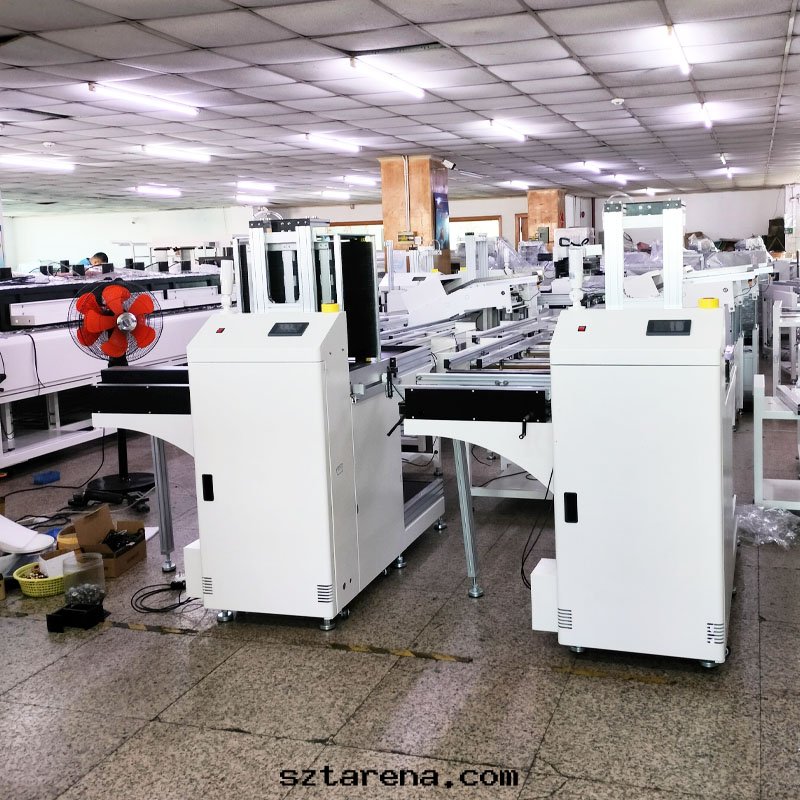

SMT上闆機L型的特征

SMT上闆機L型是一種微型层疊式上料設備，其核心特征如下：

‌結構設計‌

采用钣金結構+鋁型材框架，进闆方向与送闆方向呈直角布局，适用于空間受限的工况‌。

通过步进馬达推闆結構實現精準送料，推闆力度和速度可调，配備輔助定位刹車系統确保定位精度‌。

‌功能優勢‌

縮短線體长度，提升生産效率，升降速度快且支持PLC控制彩色人機界面操作‌。

主要用于貼裝線前端，将空闆輸送至印刷機等工位‌。

‌对比标準型‌

标準型上闆機进闆与送闆方向一致，而L型通过直角設計優化空間利用率‌。

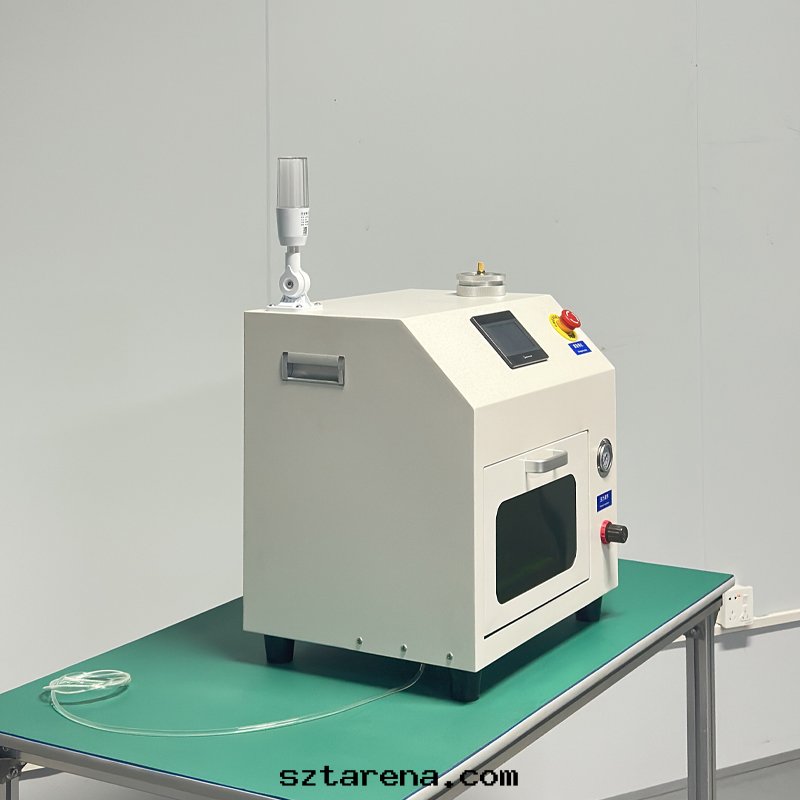

Smt設備吸嘴清洗機

吸嘴清洗機是用于SMT貼片機吸嘴清潔的专用設備，通过高壓水雾、超声波等技術清除焊锡、助焊劑等污垢，避免傳統鋼針捅洗或超声波清洗導致的物理損傷‌12。随着電子元件小型化（如0402、0201元件）和無铅工藝普及，傳統清洗方式已無法滿足微米級孔徑的清潔需求‌。

二、核心技術

‌清洗方式‌

‌高壓水雾脈冲‌：通过工業纯水或去離子水雾化後以音速（360m/s）噴射，形成能量场粉碎污垢‌。

‌超声波空化效應‌：部分機型結合超声波软化污物，提升清潔效率‌。

‌气液二流體噴淋‌：部分設備采用壓縮空气与清洗液混合噴射，實現微孔清潔‌。

‌自動化控制‌

采用PLC控制模块，集成視覺檢測、風干、流量檢測等功能，實現全流程自動化‌。

部分機型支持二維碼識别和吸嘴彈性檢測，确保清洗後貼裝精度‌。

三、産品優勢

‌高效清潔‌

單次可清洗12-36个吸嘴，清洗內徑範圍0.033mm-2.0mm‌。

相比傳統方式，貼裝成功率提升32%，報废率顯著降低‌。

‌环保安全‌

使用工業離子水或纯淨水（PH值5-7），無毒無害且支持液體循环利用‌。

304/316不鏽鋼材質防鏽，避免二次污染‌。

‌兼容性‌

适配西門子、富士等主流貼片機吸嘴，支持多型号托盤‌。
