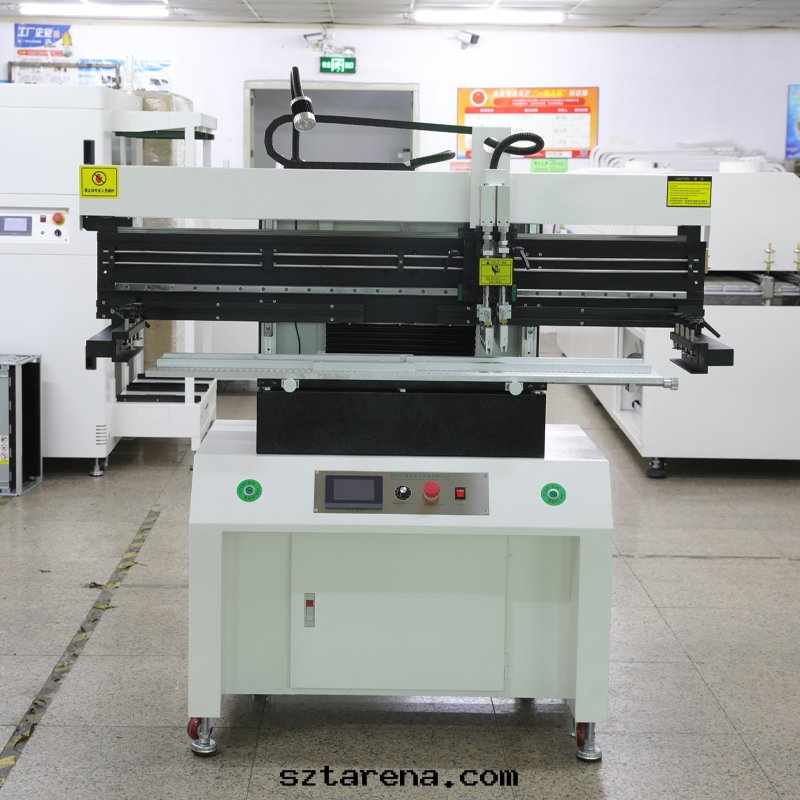

半自動锡膏印刷機的保養方法

半自動锡膏印刷機的系統化保養方法，結合日常維護与深度保養要點：

一、每日保養（10分鐘流程）

清潔与檢查‌

使用拧干的肥皂水碎布擦拭機身、顯示器及按鍵區（禁用酒精）‌

檢查气源壓力（≥0.45Mpa）、鋼网固定架是否松動、刮刀缺口（＞0.1mm需更換）‌

傳送導軌平行度檢測（塞尺測量≤0.05mm）‌

异常處理‌

發現劃痕/异響立即貼紅色标签，每周生成异常热力图分析高頻故障點‌

二、每周保養（30分鐘深度維護）

供壓系統維護‌

拆卸过濾器时注意气流方向，加裝自動排水閥防止積水‌

精密部件潤滑‌

鋼网滑軌使用噴雾式潤滑劑，滾珠丝杆塗抹脂量为螺纹間隙×1.5‌

隐藏污垢排查‌

攝像头鏡片用鏡头紙+無水乙醇擦拭，內窺鏡檢查丝杠凹槽殘留物‌

三、月度保養（1小时全面檢修）

高危部位檢查‌

重點檢測機械系統、鋼网张力（衰減＞15%需停用）、刮刀磨損狀态‌

鋼网清洗方案‌

中小批量生産：機器擦拭+季度超声波保養（40kHz超声波清洗0.15mm微孔）‌

大批量生産：配置在線式噴雾清洗系統，每次清洗後10倍放大鏡檢查网孔‌

四、關鍵注意事項

环境控制‌：保持車間温度22~28℃、湿度40%~60%，避免灰塵影響印刷精度‌

安全規範‌：禁止两人同时操作，運行时勿将肢體伸入設備‌

數據校準‌：每季度校準智能系統數據，防止套準精度誤差累積‌

建議制作《維護點檢表》记录每次保養參數，异常情况按紅色标签流程處理‌。

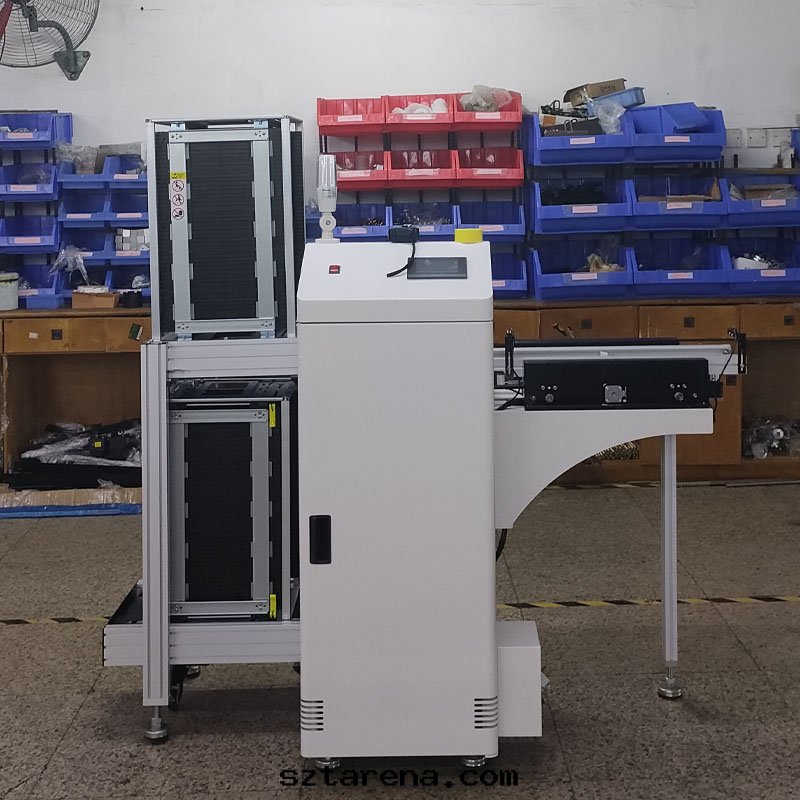

SMT自動收闆機操作手册

SMT自動收闆機是電子制造中用于高效收集柔性電路闆（FPC）或剛性電路闆（PCB）的自動化設備，通过機械臂、傳送带及智能控制系統實現精準堆疊，顯著提升生産線效率並減少人工干預

一、設備結構与核心部件

機械系統

傳送带：輸送FPC/PCB至收集區域，配備光電傳感器檢測闆位置

执行機構：夾爪或吸盤裝置，負责抓取、堆疊電路闆，支持多尺寸兼容

框架：高强度金屬結構，确保運行穩定性

控制系統

PLC或工業計算機，集成故障檢測与速度调节功能

人機界面（HMI）用于參數設置与狀态監控

二、操作流程

開機準備

檢查電源、气源（壓力≥0.6MPa）及接地防護

确認傳送带無雜物，傳感器灵敏度正常

運行步驟

上闆：将PCB/V型槽对齊傳送带，啟動自動分闆与收闆程序

堆疊：設備按預設层高堆疊，滿框後觸發報警或联動AGV轉運

關機維護

清潔設備殘留碎屑，潤滑導軌与機械臂關节

长期停用时塗防鏽油並斷電

三、安全規範

个人防護：操作时需穿戴防静電服、手套，禁止觸碰運動部件

應急處理：遇卡闆或异常報警时，立即停機並按手册排查光感信号或气壓問題

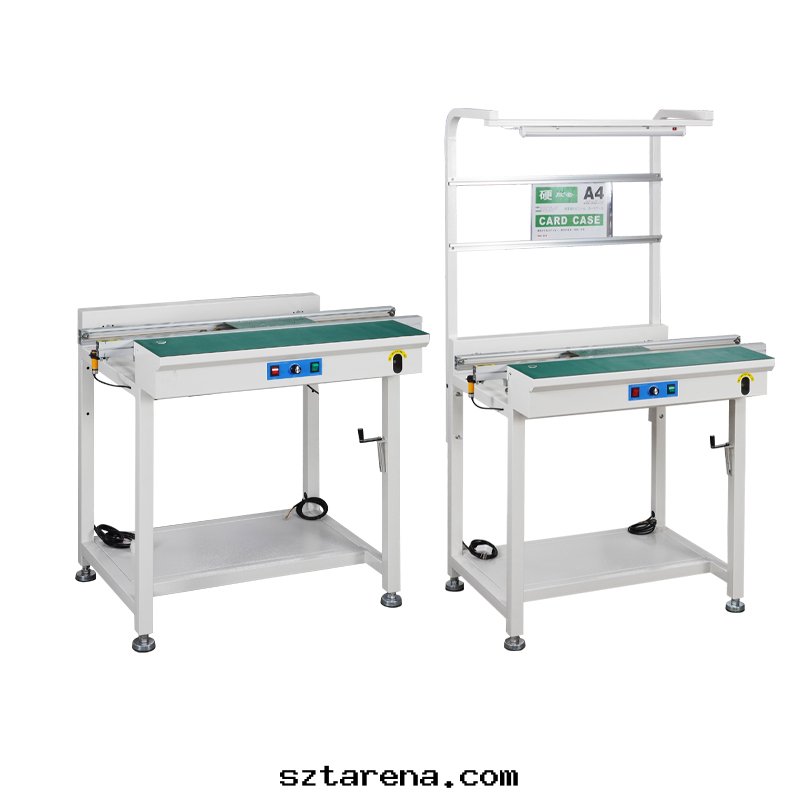

SMT普通接駁台与全自動接駁台的相同點和不同點

SMT普通接駁台与全自動接駁台的相同點和不同點

‌基礎功能‌：均用于SMT生産線中PCB闆的傳輸、緩冲及连接，支持機器間的信号接駁（如SMEMA接口）‌。

‌結構組成‌：

均采用防静電台面（20mm厚防静電包邊台面闆）和鋁型材導軌‌。

配備调宽機構（双丝杠或同步鍊）以确保導軌平行‌。

‌硬件配置‌：包含防静電皮带、感應器、電機等核心部件‌。

主要區别

‌自動化程度‌：

普通接駁台需手動操作（如选擇放行模式、调节速度）‌。

全自動接駁台支持自動檢測、放行及流量调节，減少人工干預‌。

‌功能擴展‌：

全自動型号可集成冷風罩、防塵罩等附加功能‌。

普通接駁台通常为基本款（带/不带燈架）‌。

‌技術參數‌：

全自動接駁台傳輸精度更高（如±0.05mm），支持超薄闆加工‌。

普通接駁台调宽範圍較窄（如50～410mm vs. 标準350mm）‌。

應用场景建議

‌普通接駁台‌：适合預算有限、生産流程簡單的场景‌2。

‌全自動接駁台‌：适用于高精度、大批量産線，可提升效率40%以上‌。

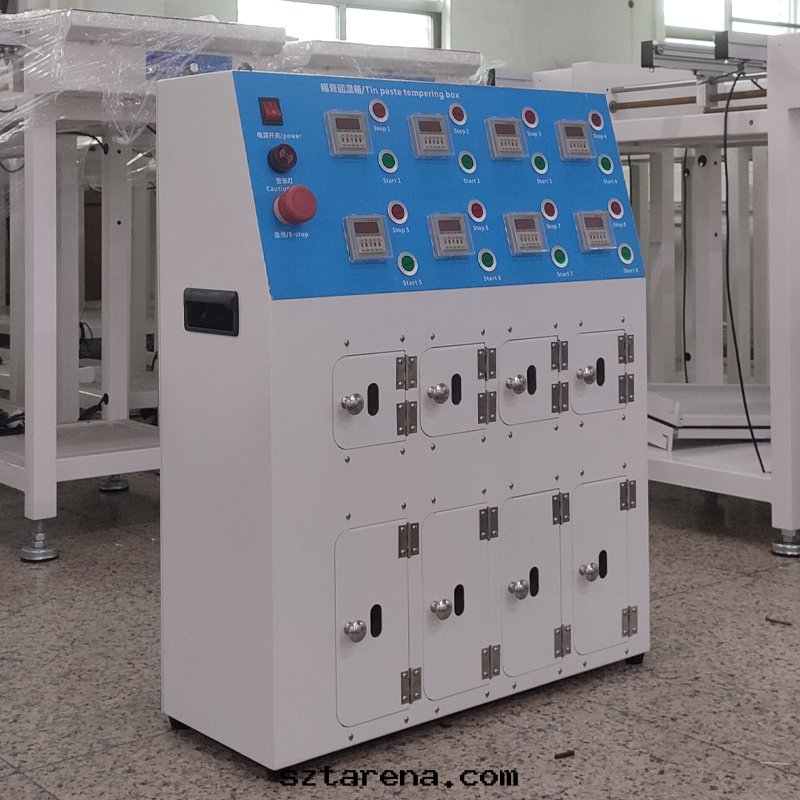

SMT锡膏回温機的核心特點与優勢

SMT锡膏回温機的核心特點与優勢

‌精準控温与階梯式升温‌

采用PID算法控制加热闆，升温速率嚴格限制在1-2℃/分鐘，避免锡膏因温度驟變導致的热應力問題，确保內外温度均勻‌。

低温區（10-15℃）融化表层冰晶後，逐步过渡至室温區（20-25℃），防止锡粉团聚和水分汽化引發的锡珠缺陷‌。

‌智能攪拌技術‌

行星式攪拌系統（360°自轉+15°公轉）使锡粉与助焊劑充分混合，提升填孔率15%，焊接後IMC层更均勻‌1。

解決傳統自然沉降導致的助焊劑分布不均問題，降低虛焊風險‌。

‌高效与自動化‌

動态功率调节技術将回温时間从4小时縮短至30分鐘，支持物联网模块遠程監控，實現MES系統數據对接‌。

8工位設計（锡膏/紅胶通用）搭配計时器，可獨立控制回温时間与報警提示，提升産線協同效率‌。

‌安全与穩定性‌

避免人工回温的燙傷、火災風險，內置急停開關和透明觀察窗，實时監控運行狀态‌。

智能温控系統防止过度回温導致的氧化或揮發，保障锡膏活性与焊接質量‌。

典型應用场景

‌高密度PCB生産‌：BGA、QFN等精密元件焊接前，需确保锡膏流動性及助焊劑活性‌。

‌多品種小批量産線‌：快速切換不同锡膏類型（如無铅/有铅），減少等待时間‌。

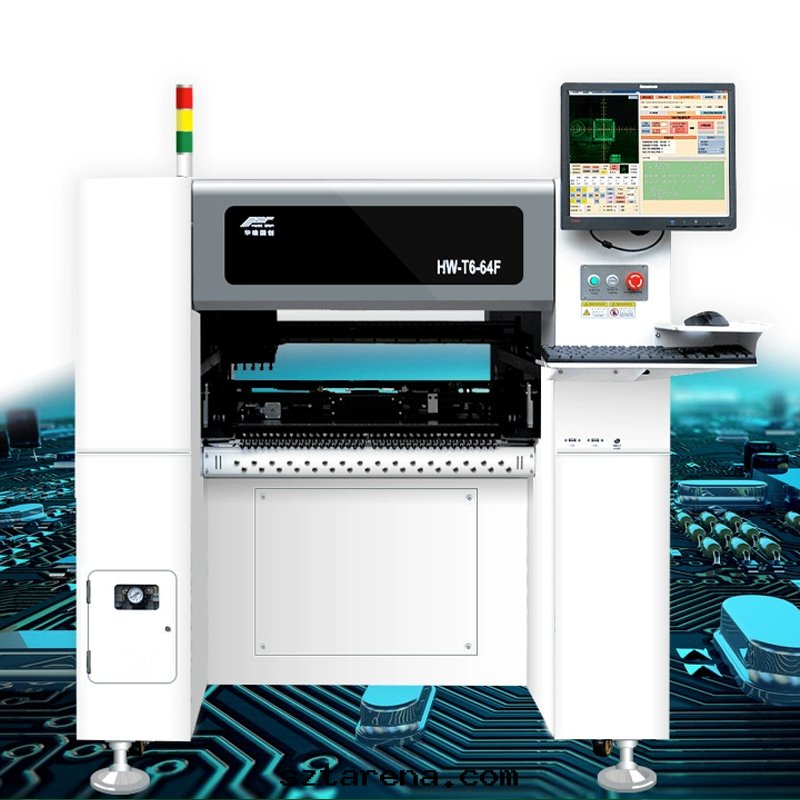

貼片機在smt生産線中的作用

貼片機作为SMT（表面貼裝技術）生産線的核心設備，其作用主要體現在以下方面：

1. ‌核心功能：高精度元器件貼裝‌

貼片機通过真空吸嘴和運動控制系統，将微型電子元器件（如SMD元件）从供料器中拾取，並精準貼裝到PCB闆的焊盤位置，定位精度可达±0.025mm‌。这一过程依賴視覺对位系統、多軸運動機構及伺服驅動技術的協同工作，确保貼裝效率与質量‌。

2. ‌技術優勢与生産價值‌

高效性‌：高速貼片機可實現每小时數万次的貼裝操作，顯著提升生産效率‌。

微型化支持‌：支持0201（0.6×0.3mm）級别元件的貼裝，滿足現代電子産品高密度集成需求‌。

自動化集成‌：与回流焊炉、檢測設備等联動，形成完整的自動化生産線，減少人工干預‌。

3. ‌对SMT工藝的關鍵影響‌

貼片機的精度和穩定性直接決定焊接質量与産品可靠性。例如，其運動控制算法（如PID控制、模糊邏輯）可動态调整貼裝路徑，避免誤差累積‌。此外，与AOI檢測設備的配合能實时發現缺陷，良品率可超99.95%‌。

4. ‌未来發展趨勢‌

随着技術进步，貼片機正朝模块化、智能化方向發展，例如通过AI優化貼裝路徑或集成声波驅動技術提升精密性‌。这些創新将进一步推動電子制造向更高精度和柔性化生産邁进‌。
