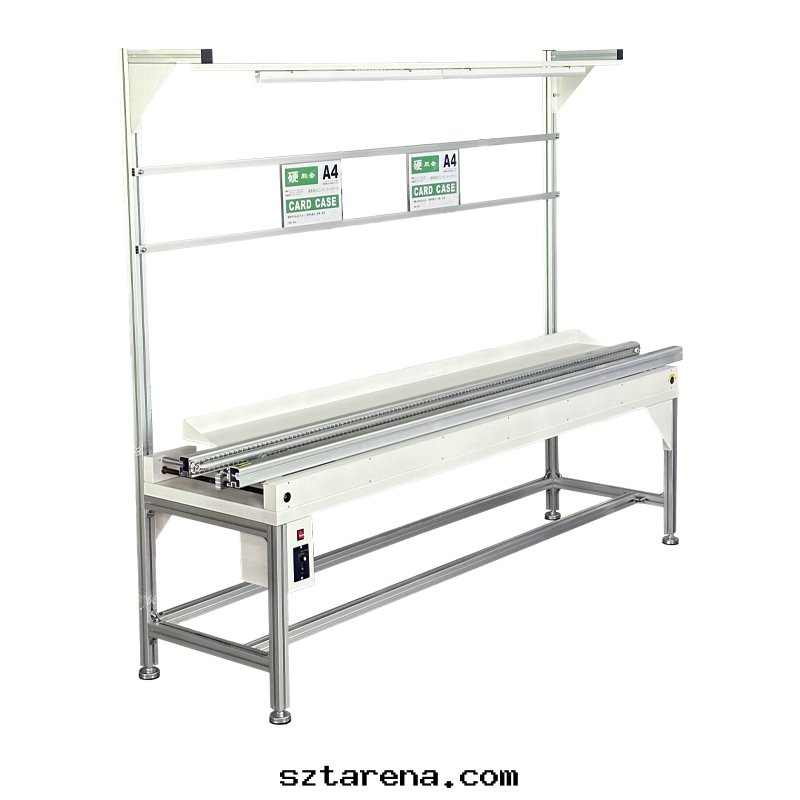

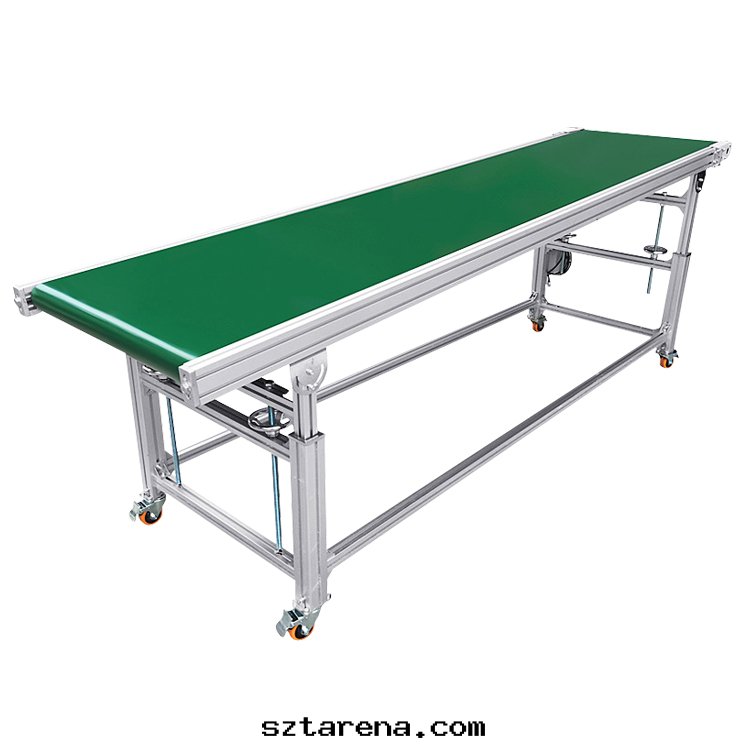

Smt防静電流水線

Smt防静電流水線是一種专門为電子、半導體、精密儀器等对静電敏感行業設計的生産流水線設備。其核心功能在于通过特殊的材料和結構設計，有效防止静電的産生和積累，从而保護生産过程中的産品和設備免受静電損害。

从技術原理上看，防静電流水線通常采用導電材料或防静電材料制作流水線的表面和結構部分，如導電塑料、防静電橡胶等。这些材料具有良好的導電性能或静電耗散性能，能夠将産生的静電迅速導走或耗散掉，避免静電在流水線上的積累。同时，流水線的接地系統也是關鍵的一环，通过良好的接地，可以进一步确保静電的安全排放。

在應用场景方面，防静電流水線廣泛應用于電子廠、半導體制造廠、精密儀器加工廠等对静電控制要求极高的场所。在这些场所中，静電可能会对産品的性能、質量甚至安全性造成嚴重影響。例如，在電子元件的生産过程中，静電可能会擊穿元件，導致其失效；在半導體制造中，静電可能会污染晶圆表面，影響芯片的良率。因此，使用防静電流水線是保障生産質量和效率的重要措施。

關于行業标準，防静電流水線需要符合相關的國際和國內标準，如ESD（静電放電）防護标準等。这些标準規定了流水線的防静電性能指标、測試方法以及使用和維護要求等，确保流水線在實際使用中能夠达到預期的防静電效果。

在选擇和使用防静電流水線时，還需要注意一些事項。例如，要根據生産産品的特性和需求选擇合适的流水線類型和規格；要定期对Smt流水線进行防静電性能檢測和維護，确保其始終處于良好的工作狀态；同时，還要对操作人員进行防静電知識培訓，提高他们的防静電意識和操作技能。

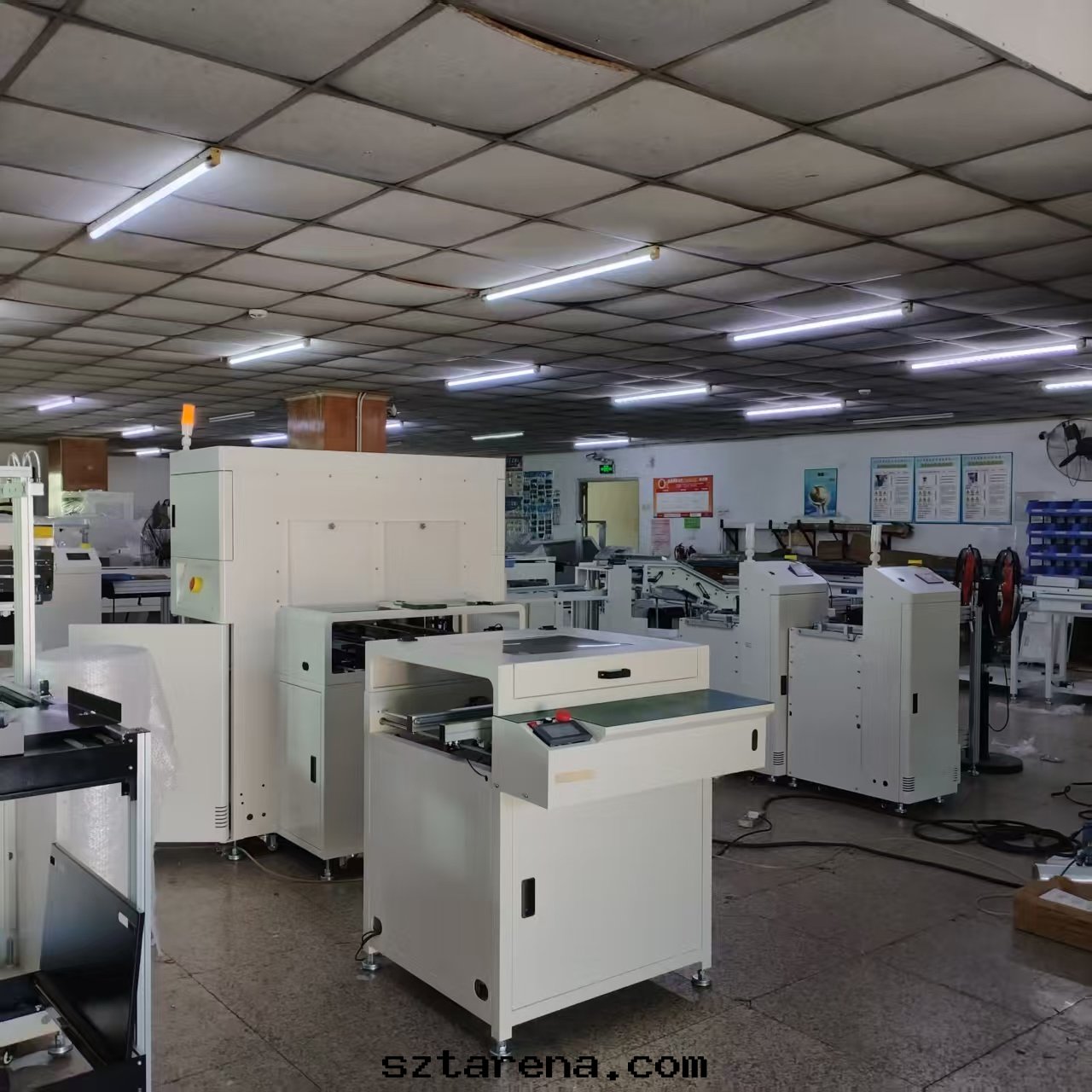

真空吸附系統工作原理

真空吸附系統工作原理

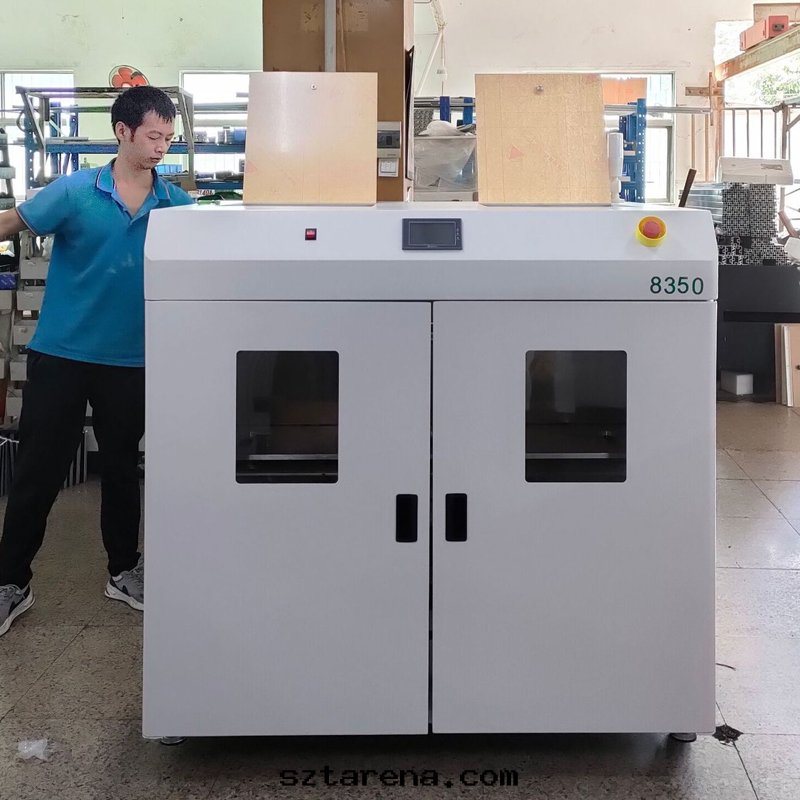

SMT真空吸闆機的核心在于其真空吸附系統，该系統通过气動或電動真空發生器産生負壓實現PCB闆的精準抓取。具體工作流程可分为三个階段：

1. 負壓生成階段\

2. 采用文丘里效應原理，壓縮空气通过真空發生器时在吸入口形成負壓區，典型工作气壓範圍为0.4-0.6MPa。電動真空泵方案則通过轉子高速旋轉産生真空，其真空度可达-80kPa至-95kPa，更适合高精度應用场景。

3. 吸附执行階段\

4. 吸盤組件采用矽胶或聚氨酯材質，通过電磁閥控制通斷。当吸嘴接觸PCB表面时，負壓通道開啟，大气壓力将闆件壓緊在吸盤上。标準設備配置3-6个吸盤，最大吸附力計算公式为：\

5. [ F = P \times A \times n ]\

6. 其中P为真空度，A为單吸盤有效面積，n为吸盤數量。

7. 釋放傳輸階段\

8. 通过PLC控制電磁閥切換气路，向吸盤內注入正壓气體實現快速釋放，整个过程響應时間＜50ms。先进的壓力傳感器實时監測真空度變化，当檢測到洩漏量超过設定阈值（通常为10%）时觸發報警停機。

1.2 設備在SMT産線中的功能定位

作为SMT生産線的前端關鍵設備，真空吸闆機承擔着三大核心職能：

1. 物料銜接中樞\

2. 与料框式上闆機或裸闆堆垛機对接，将無序堆疊的PCB闆逐片分離並精準傳送至軌道系統。典型工作节拍为12-15秒/片，支持最大450×350mm闆幅（FWT-350XB型号）。

3. 流程協同节點\

4. 通过SMEMA通信協議与後續印刷機、貼片機联動。当檢測到下遊設備就緒信号後，吸闆機自動执行"吸取-平移-釋放"動作，确保産線连續運轉。設備內置緩存功能可暫存3-5片PCB，有效緩冲节拍差异。

5. 質量管控前哨\

集成光電傳感器檢測闆件有無、正反及翹曲度。部分高端機型配備視覺定位系統，通过比对Mark點坐标修正傳輸偏差，定位精度可达±0.1mm。

DIP插件線的優勢

DIP插件線的優勢主要體現在以下方面：

灵活性与适配性

DIP插件線对特殊元器件（如继電器、功率器件、连接器等）具有較强适應性，能夠滿足大尺寸元件的焊接需求。同时，其工藝支持快速调整功能模块，便于根據需求灵活擴展或更新硬件配置。 ‌

機械强度与散热優勢

采用穿透式焊接工藝，元件引腳与PCB形成鉚钉效應，抗彎曲、振動及热冲擊性能優于SMT。适用于高功率器件散热场景（如TO-220封裝），可直接通过螺丝固定散热片，散热效率高于SMT組件。 ‌

供應鍊与維護成本

DIP插件線設備投入成本較低，且現有供應鍊成熟穩定，部分元器件（如功率器件、继電器）僅有DIP封裝可选。小批量生産或臨时加線时，設備可快速拉通，縮短生産周期。 ‌

測試与維護便利性

通孔設計可直接作为測試點，無需額外焊盤，簡化ATE測試流程。手工焊接/返修門檻低，适用于小批量、樣機或售後維修场景。

90度180度換邊轉角機

換邊轉角機（也稱为旋轉工作台或工件換向裝置）是SMT生産線中常用的輔助設備，

其核心功能特點和優勢如下：

1. 自動旋轉PCB闆：

核心功能：精準、平穩地将PCB水平旋轉180°，或90°角度的旋轉。

与其他自動化設備精準对接。

2. 提高生産效率：

  消除人工旋轉：替代繁重、危險或低效的人工旋轉操作，大幅縮短工序轉換时間。

  無缝集成生産線：作为自動化生産線的一个环节，保持生産节拍流暢，減少等待时間。

3.  保證産品質量与一致性：

   減少人为誤差： 避免人工旋轉可能造成的碰撞、劃傷、放置位置不準确等問題。

4.換邊轉角機的核心價值在于：

自動化 完成工件的姿态變換。

提升 生産效率和安全性。

保證 産品質量的一致性和精度。

降低 人工成本和勞動强度。

半導體彈夾上料機

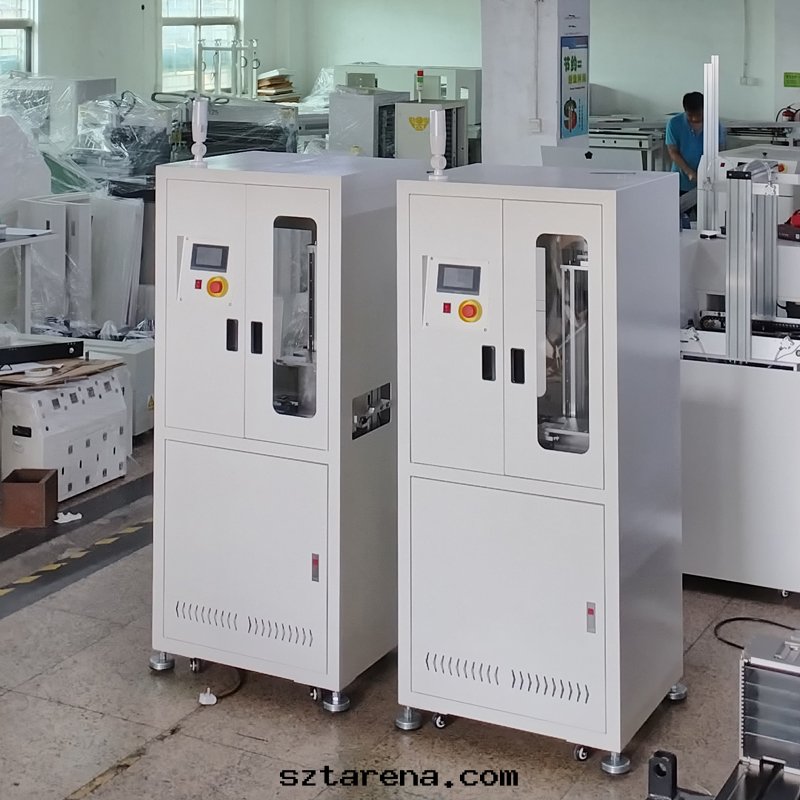

半導體彈夾上闆機是一種用于自動化生産線的PCB闆（印制電路闆）上料設備，它能高效地将存放在彈夾（也稱料框）中的電路闆逐个取出並傳送至後續工序。

其主要結構特點如下：

1. 核心機構：

   · 彈夾送料与收料機構：實現滿载彈夾的自動供给和空彈夾的回收，部分設備采用上下层並行排布的輸送設計以優化空間。

   · 夾持升降機構：負责从送料機構上抓取彈夾，並通过升降組件调整彈夾高度，确保電路闆能逐层被推出。

   · 推闆/頂升機構：通过推杆或頂升裝置将彈夾內的電路闆逐个推出或頂出。该機構常配備过载保護（如彈簧緩冲裝置）和感應器，防止卡闆或損坏電路闆。

2. 自動化与循环：設備通过上述機構協同工作，自動完成彈夾的裝载、電路闆的逐个取出、空彈夾的回收这一完整循环，無需人工干預，提升效率。

3. 保護性設計：推闆機構中的彈性緩冲元件（如拉伸彈簧）和感應器能有效防止推闆过程中卡闆或損坏電路闆。

4. 控制系統：通常采用PLC（可編程邏輯控制器）加觸摸屏人機界面进行控制，操作方便，並支持与生産線其他設備的标準信号（如SMEMA）通訊。
