SMT上闆機自動化的流程工作

SMT上闆機通过一套自動化的流程工作，基本工作流程可以概括为以下幾个步驟：

接收信号：接收到下遊設備（如貼片機或印刷機）發出的"需闆"信号。

自動送闆：自動从存放的PCB闆的料框中推出一块闆。

精确定位与傳輸：将PCB闆平穩地推送至指定位置。

重複作業：完成後继續準備下一块闆，直到所有PCB闆被送上生産線或收到停止指令

主要優勢

提升效率：自動化连續供闆，顯著提高SMT生産線的整體节奏和産能。

节約成本：減少对操作工的依賴，降低长期人力成本6。

保障質量：避免人工操作中可能産生的劃傷、跌落、污染等風險，保證PCB闆在进入精密貼裝前的良品率。

灵活穩定：可兼容多種尺寸和厚度的PCB闆，並能通过标準信号接口（如SMEMA協議）与其它SMT設備穩定联動。

SMT全自動疊闆機裸光面PCB線路闆收料

機器有两種功能，直通輸送裸闆自動收闆功能，自動頂闆，縮短了收料时間，傳送采用6.5mm防静電皮带，使用亞德克薄型气缸托闆，機器占地面積小，节省空間。

提高生産效率，實現收闆环节全自動化，节省人工，一人可照看多台設備，支持不間斷生産。

避免接觸保護産品，配合精準定位，有效防刮傷、防卡闆，降低闆損。

操作便利，PLC+觸摸屏控制，操作簡單；标準信号接口SMEMA，便于集成；結構緊湊，換框便捷

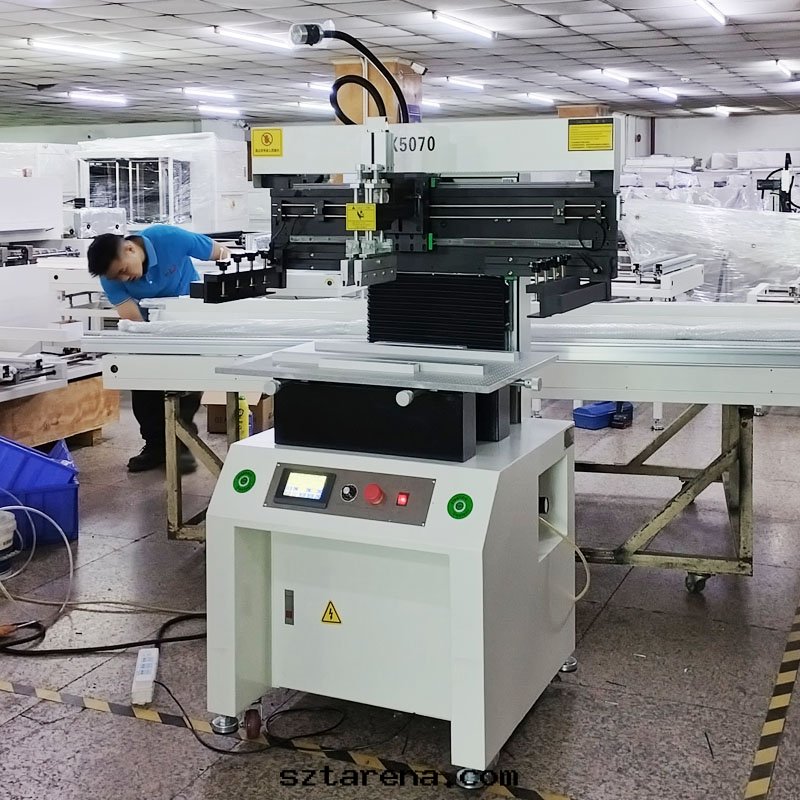

半自動锡膏印刷機優勢

1. 高精度与一致性優于手動印刷

穩定的印刷參數：刮刀壓力、速度、角度以及印刷行程均由機器控制，确保每一块闆的印刷參數完全一致，避免了手動印刷因人而异的操作差异。

均勻的锡膏沉積：确保锡膏厚度均勻，有效減少漏印、少锡、拉尖等缺陷，大幅提升焊接良率（一次通过率）。

2. 生産效率与人工成本優勢

提升效率：相比纯手動印刷，省去了人工对準、反複调整、手動刮壓等繁瑣步驟，單次印刷周期縮短，整體生産效率可提升50%以上。

降低勞動强度：操作員只需完成上/下闆和簡單对位（視機型），體力消耗和操作難度大大降低，減少因疲勞導致的誤差。

一人多機：熟练操作工可同时照顧多台半自動印刷機，優化了人力配置。

3. 灵活性与适應性

快速換線：适用于産品型号多、批量小、換線頻繁的生産环境。更換鋼网和PCB支撐治具相对簡單快捷。

宽泛的兼容性：可處理从微小的01005元件到大型连接器、BGA等各種封裝類型的PCB，闆尺寸範圍也較廣。

工藝调整方便：工程师可以方便地在機器上測試和優化印刷參數（如刮刀壓力、速度、脫模速度等），非常适合研發、試制和NPI階段。

4. 成本效益极高

初始投資低：價格通常僅为全自動锡膏印刷機的1/5到1/3，对中小型企業、初創公司或預算有限的産線非常友好。

占地面積小：設備結構緊湊，所需生産空間小。

維護簡單成本低：機械結構和電气系統相对全自動機型更簡單，維護保養容易，故障率低，備件成本也較低。

升降機在SMT生産線中應用

SMT生産線升降機是表面貼裝技術中至關重要的物料轉運和銜接設備，能灵活调整電路闆（PCB）在不同設備和工序間的高度与位置。

機械結構：機架、升降機構（气缸+導柱）、傳送系統（皮带或鍊条）、宽度调节機構（T型丝杆），穩定支撐、精準導向、高效傳輸、灵活适應不同闆宽。

控制与安全：電控系統（PLC）、傳感器（限位開關、檢測感應器）。

運行模式：産線高度轉換与接駁，提升效率，實現全自動化生産。垂直升降，提升/下降並傳送PCB，優化空間，緊湊布局，減少占地面積。工序間緩冲，平衡节拍，提升整線利用率。

SMT生産線升降機通过其精密的機械結構、可靠的控制系統及灵活的運行模式，顯著提升了SMT生産的自動化程度、空間利用率和整體效率，是構建高效、柔性SMT産線的關鍵設備之一。

SMT真空吸闆上料機有什麼優勢

真空吸附的方式也使得取放PCB闆的过程非常平穩，定位精度高。

作为一種非接觸式的取料方式，能有效避免傳統推闆和人工插闆可能導致的闆邊磨損、表面壓痕或污染，特别适合處理高價值或对表面要求嚴格的電路闆。

吸盤位置可随意调节，能适配多種尺寸的PCB闆。对于表面多孔、有大型通孔的，要避開孔位，設備会配備大小型号的吸嘴。

PCB闆厚度0.6mm 可以放置300片，适合尺寸50*50-500*350mm,升降機采用刹車馬达升降設定，步距可调，有效的縮短上闆时間，提高效率；顯控、控制面闆是采用松下PLC微電腦，操作界面采用觸摸屏，配有自己報警系統，封閉式設計，保證最高安全防護，頂部安全蓋可以打開，方便維護对機器硬件處理，機器的有四个吸嘴是可调节的，使用磁铁原理，方便移動，不管大闆小闆可移動吸嘴，保證闆子吸住，然後穩固的吸起平衡送到下一个工序，機器使用真空吸，这樣不管大闆小闆安全性能高，特别小闆薄闆不損坏原器件，使用馬达移载方式，起步、停止可加減速設定，輸送平穩；機架結構采用钣金焊接，表面噴漆處理，彩色人機界面窗口，吸闆機配有标準的 SMEMA信号端口，可与其它任何設備在線连接。
