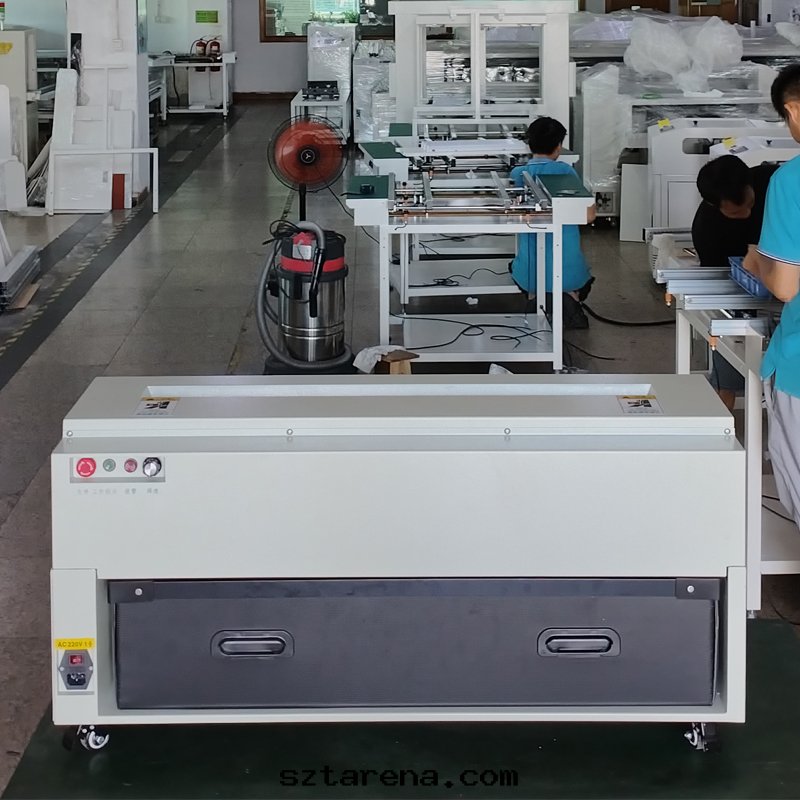

剪料機的功能与關鍵技術

剪料機：

1.喂入与引導

操作員或通过自動送料裝置，将貼片機使用後垂下的塑料废料带前端，送入剪料带機的进料口。

进料口通常有導向槽或滾輪，确保料带能平穩、笔直地进入機器內部。

2.牽引与計量

機器內部有一套主動牽引機構，通常由電機驅動的滾輪組成。

这套機構会“咬住”料带，並以設定的速度和长度，持續地将其拉入機器內部。

这个过程确保了料带的连續供應，並为後續的定长裁剪提供動力。

3.定长裁剪

这是最關鍵的一步。当料带被牽引到預設的长度後，牽引機構会暫停。

此时，機器內部的切刀裝置（通常是上下模配合的金屬刀片）会瞬間動作，将料带整齊地切斷。

“定长裁剪” 是其核心特征，这使得處理後的料带长短一致，非常便于壓縮和回收

關鍵技術与設計特點

1.定长控制：通过PLC或單片機控制，用戶可以灵活設置裁剪长度（例如每20厘米剪一段），以适應不同的收集需求。

2.動力系統：采用小型電機提供穩定可靠的牽引力，确保即使是較厚或带有粘性的料带也能順利處理。

3.切刀設計：切刀通常由高强度工具鋼制成，保證鋒利和耐用，並能干淨利落地切斷料带，避免産生毛邊或连丝。

4.联動功能（可选）：先进的剪料带機可以与貼片機进行信号联動。当貼片機開始工作时，剪料带機自動啟動；貼片機停機，它也随之停止，實現智能化节能運行。

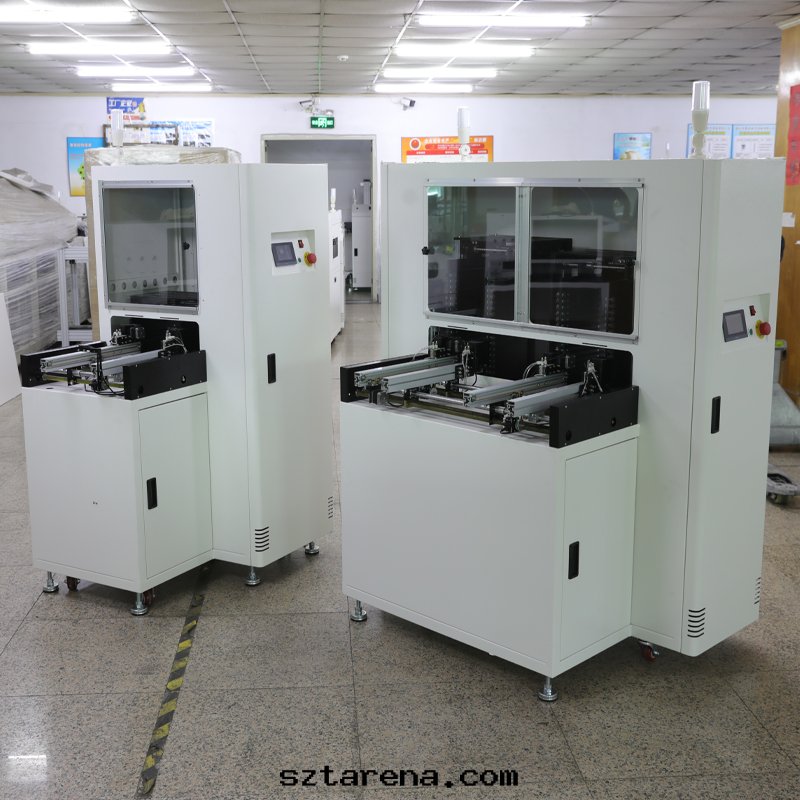

緩存機的運行模式及功能特點

緩存機的主要功能有：

1、强制冷却：通过內置風扇对高温PCB进行定时强制風冷，使其快速降至安全温度，避免高温闆件堆積損坏或影響後道工序（如AOI檢測）

2、緩冲与平衡，解決回流焊与後續設備（如光學檢測AOI）之間的生産节拍差异。当前端来闆快、後端要闆慢时，自動存闆；反之則自動供闆，保證生産線连續運行。

3、NG/OK闆篩选与分流：与炉後的檢測設備（如AOI）联動，自動識别並分離不良品（NG闆）与良品（OK闆）。通常良品直通或按序流出，不良品則暫存于特定區域等待處理。

4、通訊：並通过SMEMA标準接口通信，實現生産狀态自動化

5、運行模式有先进先出：最常用、最符合工藝要求的模式。确保先完成回流焊的闆件優先进入下道工序，嚴格保證産品生産的順序性和一致性，避免闆件在高温區停留过久。

6、NG緩存模式：专为配合檢測設備設計。当檢測到不良品时，自動将其送入緩存機的专用NG暫存區，而不影響良品的正常運行。

7、直通模式：当生産線流暢、無需緩冲时，PCB闆不进入緩存區，直接穿行通过設備，以減少节拍时間。

8、先进後出模式：适用于某些需要後加工闆件優先處理的特殊生産场景，使用相对較少。

9、在實際應用和选型时，可以關注以下幾點：

産能匹配：选擇緩存機时，其最大存闆數量和适合的最大闆尺寸要符合需求，避免成为瓶頸。

産線联動：确保緩存機具備标準的SMEMA信号接口，以便与前後設備（回流焊、AOI等）實現全自動通信与联動，这是實現自動化流水線的關鍵。

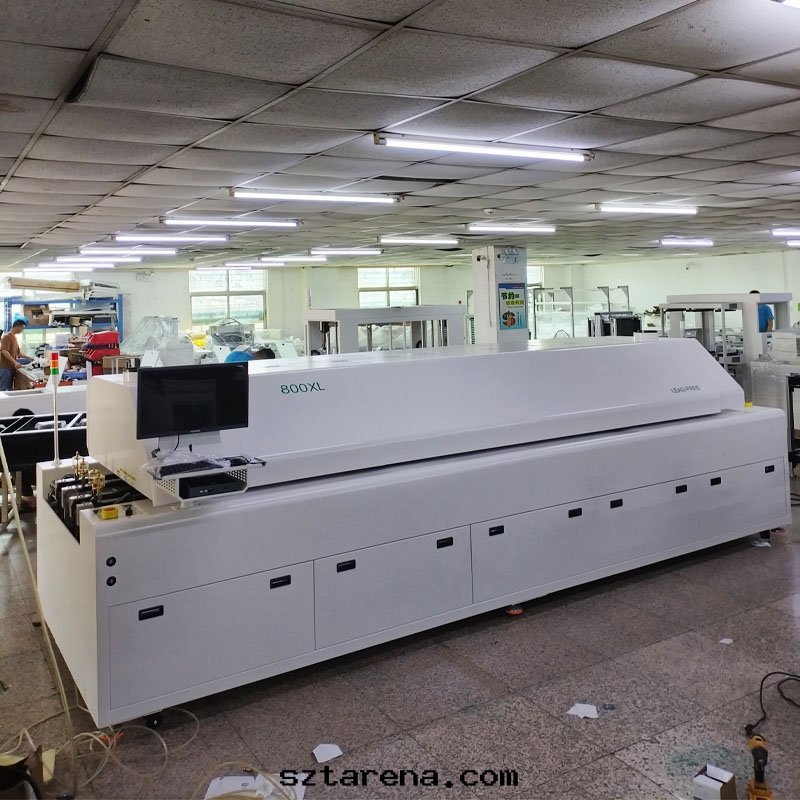

回流焊的四个核心階段

1. 預热區

目的： 使PCB和元件均勻、緩慢地升温，达到一个預定的“活化温度”，並蒸發掉锡膏中的部分揮發性溶劑。

原理： 緩慢升温（通常1-3°C/秒）可以防止热冲擊導致元件開裂或PCB變形。同时，锡膏中的助焊劑開始活化，初步清除焊盤和元件引腳表面的轻微氧化物。

2. 恒温區 / 活性區

目的： 使整个PCB闆上的不同大小、質量的元件温度达到均勻一致，並完成助焊劑的活化过程。

原理：温度均一化： 大型元件（如芯片）吸热多、升温慢，小型元件（如電阻電容）升温快。此階段提供一个温度平台（通常150-180°C），讓热容大的“追上来”，消除温差。

助焊劑活化： 助焊劑在此温度下达到最佳活性，彻底清除焊接表面的氧化物，並形成一层液态保護膜，防止在回流前發生二次氧化。这是決定焊接質量（潤湿性）的關鍵階段。

3. 回流區

目的： 这是最核心的階段，使锡膏中的金屬焊料粉末完全熔化。

原理：温度迅速升高到液相線以上（对于常用的Sn63/Pb37锡膏，熔點为183°C；对于無铅 SAC305 锡膏，熔點为217-220°C）。峰值温度通常比熔點高20-40°C（如無铅約为240-250°C）。

焊料从固态變为液态，在助焊劑創造的潔淨金屬表面上，發生毛细現象和潤湿作用。

液态焊料在元件引腳/焊端和PCB焊盤之間流動、鋪展，並發生冶金反應，在接觸界面形成一层薄薄的金屬間化合物（如Cu6Sn5），这是形成高强度焊點的根本。

注意： 此階段时間（通常30-90秒）和峰值温度必須嚴格控制。时間太短或温度太低会導致焊接不充分（冷焊）；时間太长或温度太高会導致元件損傷、PCB闆翹曲或IMC过厚變脆。

4. 冷却區

目的： 使液态焊料平穩、迅速地凝固，形成光滑、明亮的焊點。

原理： 控制冷却速率（通常为2-4°C/秒），讓焊點晶粒結構更致密，機械强度更高。快速的冷却也有助于抑制金屬間化合物的过度生长，並獲得良好的焊點外觀。

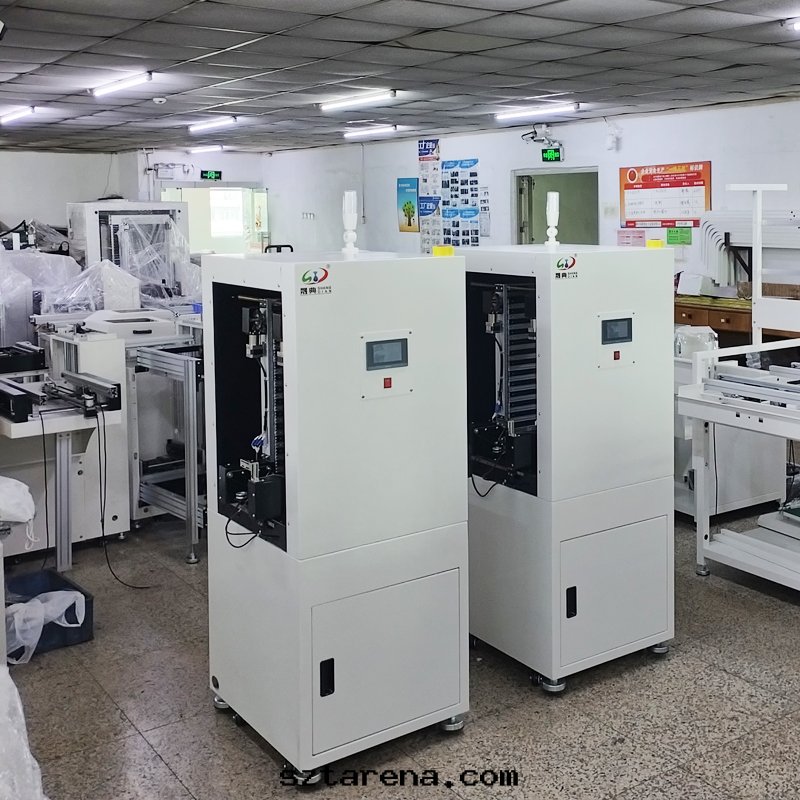

SMT微型上闆機的功能与優勢

微型上闆機的優勢主要體現在四个方面：

1、顯著节省空間与人力：“微型”設計使其占地遠小于傳統設備，一名員工可兼顧多条産線。

2、提升生産灵活性与效率：電動调宽、快速換料支持高效轉産；与貼片機信号联動，實現準时供料，杜絕設備空轉。

3、保障流程穩定与質量：全自動運行避免了人为放闆錯誤、劃傷闆面等問題；“無闆報警”等功能能防止流程中斷。

4、支持智能化升級：作为數據节點，为生産信息化、物料追溯（如通过RFID技術-9）提供基礎。

可以从以下幾个方面来評估和选擇：

1、匹配産線需求：确認設備可處理的PCB尺寸範圍、厚度和傳送高度是否与你的産品匹配。計算所需儲闆容量，以滿足不間斷生産时长。

2、考察關鍵性能：關注軌道调节方式（電動優于手動），确認控制系統的穩定性和操作界面的友好性。檢查是否具備必要的信号接口（如SMEMA）以實現联機。

3、評估长期價值：在滿足当前需求的前提下，考慮設備是否具備可擴展性（如未来对接MES）。同时綜合比較不同品牌的售後服務、口碑以及能耗表現。

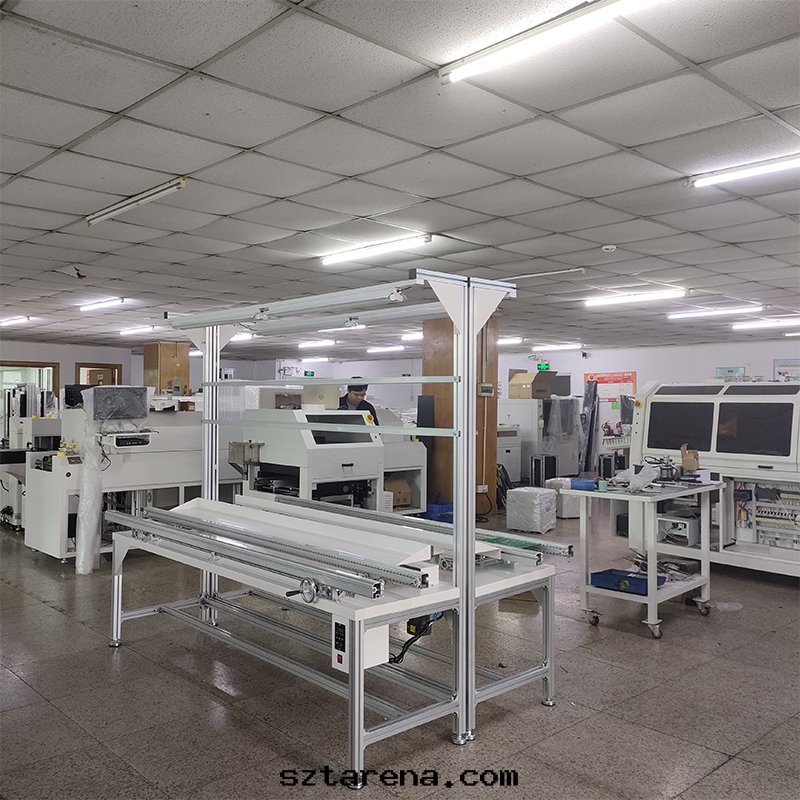

手插件生産線的結構和特點

手插件生産線，是電子行業中用于将元器件手工插入PCB電路闆的設備。灵活适配小批量、多品種或异形元件的生産需求。

插件線線主要由輸送系統、工作台面和輔助設施構成，各个部分協同工作以支持人工操作。

機架与軌道，由钣金機架和鋁型材導軌構成，提供主體支撐；低摩擦、静音輸送，無需潤滑油，避免污染PCB

輸送系統采用鍊条拖動PCB闆连續運行。

工作面，高度通常可调（約750mm±25mm）；宽度可根據電路闆尺寸灵活调节。

照明与供電，提供充足照明；采用安全電壓的插座，为電動工具供電，保障操作安全。

工藝輔助有，工藝图闆、元件盒，放置作業指導書、分類存放元器件，提升作業效率与舒适度。

手插件生産線是灵活性、經济性与特定工藝要求的解決方案：

1、高度灵活与可定制
生産線的长度、宽度、工位配置均可根據具體産品工藝編排定制。線體常采用模块化設計，可像積木一樣拼接擴展。輸送速度也可通过變速旋鈕無級调节。

2、工藝優勢
主要優勢在于處理异形電子元器件，如大型继電器、安規電容、電解電容等。这些元件形狀不規則，是自動插件機難以處理的。

3、明确的效率局限
其生産效率主要依賴于操作員的熟练度，速度遠低于自動設備。自動插件機械手速度可达2000點/小时以上，而人工操作無法比拟。因此通常用于小批量生産、樣品制作、維修工位或自動線的補充环节。

为确保生産線穩定運行，需關注幾个核心部件的保養：

電機：嚴防进水或接觸有機化合物，以防絕緣損坏。

鍊条：定期檢查潤滑情况，添加黃油或濃潤滑油以減少噪音和磨損。

減速箱：首次使用約三个月後更換機油，之後每年更換一次，保持油量在觀察窗中線位置。

總結来说，手插件生産線的價值在于其無法被完全替代的工藝灵活性。和高效穩定的自動插件設備共同構成了現代電子制造中互補的两種生産力。
