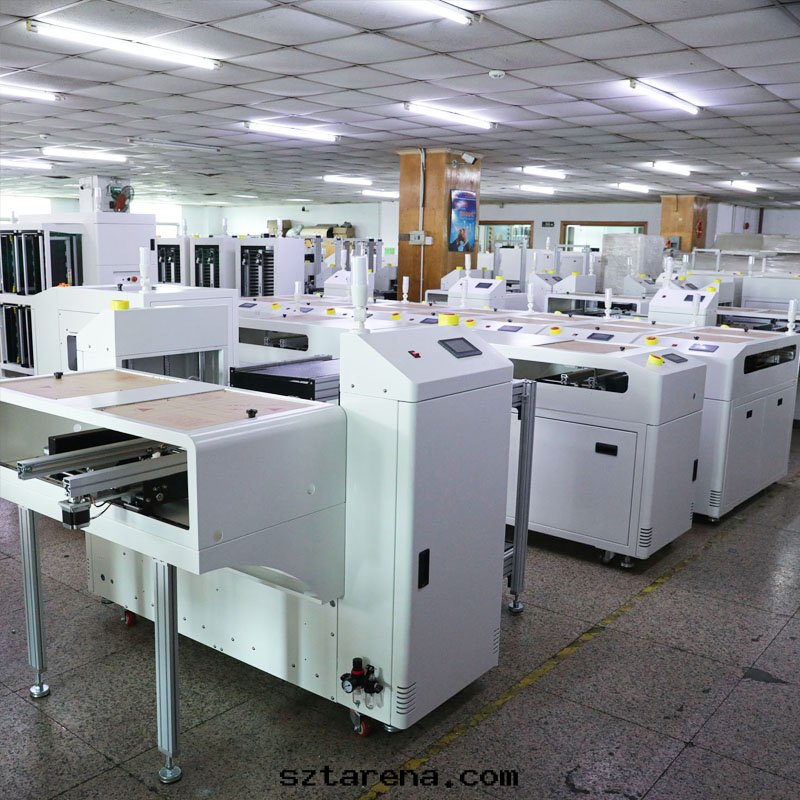

smt産線“自動疊料機”，高效收疊省空間

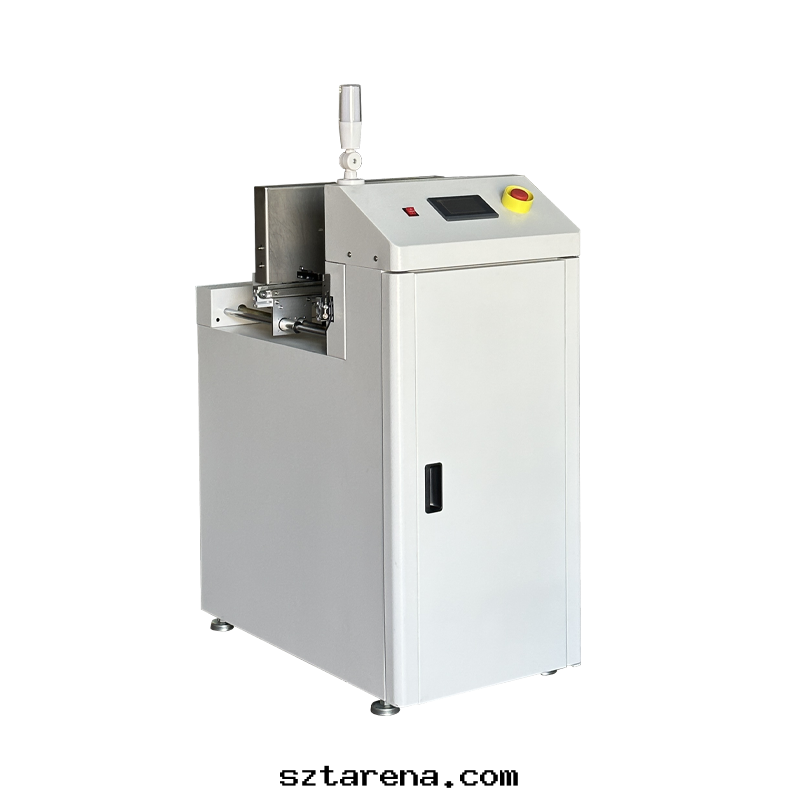

很多人分不清上闆機和疊闆機，其實很簡單：上闆機是“送闆出去”，疊闆機是“疊闆起来”，疊闆機可将零散的PCB闆自動堆疊整齊，也可将堆疊好的闆子自動送入生産線，一機两用，性價比超高。

一、疊闆機核心功能与工作原理

咱们这款疊闆機采用跌落式+推闆式双結構設計，工作流程：人工将PCB闆放入軌道→設備接收到信号→闆子自動跌落至疊料平台→平台自動下降，层层堆疊→堆疊完成後自動報警，可直接轉運；也可反向運行，将堆疊好的闆子自動推出，實現供料功能。

相比人工疊闆，疊闆機每小时可疊闆400-600片，堆疊整齊、不歪斜、不刮花，堆疊高度可达200mm，节省70%的存放空間，特别适合PCB闆暫存、周轉、批量生産。

二、疊闆機核心技術優勢

1. 一機两用，性價比高：兼具疊闆、供料双重功能，既可当疊闆機使用，也可切換为接駁台模式，替代傳統人工疊闆、供料，一台設備頂两台用。

2. 自動定位，堆疊整齊：采用光電傳感器精準定位，闆子堆疊誤差≤±1mm，层层对齊，避免歪斜、碰撞，保護PCB闆表面完好。

3. 灵活调节，适配多規格：軌道宽度50-460mm可调，适配不同长度、宽度的PCB闆；升降步距10-40mm可调，根據闆子厚度灵活設置，不壓坏闆子。

4. 穩定運行，故障率低：采用进口減速電機+滾珠丝杆，升降平穩、無噪音、無抖動；具備滿闆報警、空闆報警、卡闆停機功能，運行更安全。

5. 非标定制，滿足特殊需求：可根據客戶産線尺寸、産能需求，定制加长軌道、加高料架、双軌疊闆機，适配特殊規格PCB闆、超大闆生産。

6. 防静電安全設計：整機防静電處理，符合電子車間安全标準，避免静電損傷精密PCB闆和元器件。

三、疊闆機應用场景

适用于SMT産線前端供料、後端收闆、PCB闆周轉暫存、DIP插件線疊闆，廣泛應用于電子廠、電路闆加工廠、智造車間，解決PCB闆堆疊、周轉、存放難題。

波峰焊——DIP插件焊接专家，無铅工藝零橋连

很多電子廠既有貼片元件，又有插件元件，所以回流焊+波峰焊是标準配置，咱们这款波峰焊，針对無铅工藝優化，解決插件焊接虛焊、漏焊、橋连、锡渣多的行業難題！

一、波峰焊核心工作原理

波峰焊采用助焊劑噴塗→預热→波峰焊接→冷却四步流程：

1. 助焊劑噴塗：专利步进馬达驅動噴雾裝置，根據PCB宽度自動调节噴雾範圍、噴雾量，均勻噴塗助焊劑，节省助焊劑30%；

2. 預热區：三段式热風預热，温度80-150℃均勻升温，活化助焊劑，去除氧化物，避免PCB闆热變形；

3. 波峰焊接：锡炉內熔融焊料，在電磁泵/機械泵驅動下形成平滑波+湍流波双波峰，PCB闆掠过波峰，焊料自動潤湿插件引腳与焊盤，完成焊接；

4. 冷却區：强制風冷冷却，焊料快速凝固，形成牢固焊點，避免焊點裂纹、虛焊。

二、波峰焊核心技術優勢

1. 無铅工藝，焊點更可靠：采用軍工級钛合金锡炉內膽、噴口，耐無铅焊料腐蝕，锡渣氧化量极低，8小时僅産生1.2公斤锡渣，比傳統波峰焊減少60%锡渣，节省焊料成本；無铅焊接符合國際环保标準，焊點光亮、牢固，适配高端産品焊接。

2. 双波峰設計，零橋连零漏焊：湍流波+平滑波双波峰組合，湍流波穿透元件陰影區，解決漏焊、虛焊；平滑波修整焊點，解決橋连、拉尖，完美适配高密度插件、异形插件焊接，焊點良率99.9%以上。

3. 精準控温，穩定不波動：采用三菱PLC+PID閉环温控系統，锡炉温度控制精度±2℃，預热區温度精準可调，确保焊接温度穩定，避免温度过高燙坏元件、过低導致虛焊。

4. 智能噴雾，省料又均勻：自動定位噴雾系統，噴雾宽度、速度、量可根據PCB尺寸自動调节，助焊劑不浪費、不飛濺，避免助焊劑殘留導致的焊點不良；配備松香液位報警，無需人工值守。

5. 便捷維護，省时省力：锡炉自動进出設計，更換焊料、清理锡渣無需停機等待；大幅面觀察窗+液壓翻蓋結構，方便觀察焊接狀态、設備維護；钛合金爪+高强度鋁合金導軌，耐用不變形，使用壽命长达5年以上。

6. 环保安全，符合車間标準：配備专用助焊劑煙雾回收系統，废气过濾後排放，符合5S無塵車間环保要求；隔離式風刀設計，防止助焊劑进入預热區，避免安全隐患；整機噪音低于60分貝，工作环境更舒适。

7. 灵活适配，通用性强：PCB闆宽度50-350mm可调，傳輸速度0.5-2.0米/分鐘可调，适配各類插件PCB闆；支持有铅、無铅工藝一鍵切換，換線时間≤5分鐘，滿足多品種生産需求。

8. 节能低耗，降低成本：正常運行功率僅8KW，比傳統波峰焊省電25%；锡炉保温效果好，炉外温度≤60℃，減少热量損耗，长期使用更省錢。

三、波峰焊选型建議

1. 小型波峰焊：适合小型電子廠、插件少的産品，性價比高，占地小；

2. 中型波峰焊：适合中型電子廠、常規插件産品，通用性强，效率高；

3. 大型無铅波峰焊：适合大型電子廠、高精密插件産品（汽車電子、醫療電子），品質穩定、锡渣少。

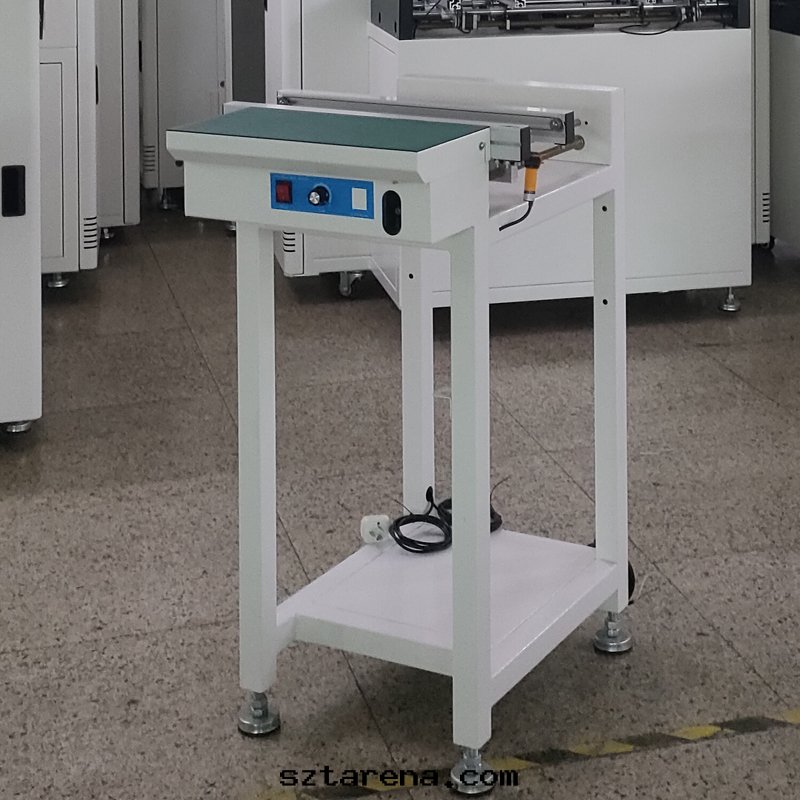

接駁台——産線“橋梁”，無缝銜接不中斷

一、接駁台核心功能

1. 設備銜接：连接印刷機、貼片機、回流焊、下闆機等設備，填補設備間距，實現PCB闆连續傳輸；

2. 暫存檢測：具備手動/自動切換功能，手動模式下可暫停PCB闆，进行炉前、炉後檢測，篩选不良品；

3. 灵活傳輸：傳輸速度0-3000mm/min可调，單軌、双軌可选，适配不同産能、不同規格PCB闆；

4. 非标适配：可定制升降式、轉彎式、加长式接駁台，适配特殊産線布局、特殊高度設備对接。

二、接駁台核心技術優勢

1. 平穩傳輸，不卡闆：采用进口调速電機+直線導軌，傳輸平穩、無抖動、無噪音，PCB闆傳輸誤差≤±0.1mm，杜絕卡闆、掉闆；

2. 快速调宽，适配多規格：滾珠丝杆调宽機構，1分鐘完成50-450mm宽度调节，無需工具，換線效率高；

3. 智能控制，便捷操作：配備光電傳感器，自動檢測PCB闆位置，自動啟停；具備BY-PASS直通功能，可直接跳过檢測，连續生産；

4. 堅固耐用，穩定可靠：方通焊接機架，加重底座，運行不移位；防静電工作台面，保護PCB闆；整機壽命长达8年以上，運維簡單；

5. SMEMA接口，無缝联動：标準SMEMA通訊接口，可与任何SMT設備对接，信号互通，實現整線自動化；

6. 多功能拓展：可加裝檢測燈架、鍵盤托、散热風扇、亞克力防護罩，滿足檢測、散热、防護需求。

三、接駁台應用场景

适用于SMT産線、DIP産線、檢測産線，用于設備銜接、PCB暫存、炉前炉後檢測、人工檢修，是電子廠必備的通用設備，每条産線至少需要2-4台接駁台。

SMT整線設備搭配方案（一站式采購，省心省力）

一、SMT整線設備搭配方案（一站式采購，省心省力）

根據不同産能、不同産品，为大家整理了3套标準整線方案，直接抄作業，不用糾結选型：

1. 小型電子廠整線方案（日産能5000片以下）：吸闆機+上闆機+接駁台+锡膏印刷機+貼片機+回流焊+接駁台+下闆機；适合小家電、消費電子、簡單主闆，投資小、見效快；

2. 中型電子廠整線方案（日産能5000-20000片）：吸闆機+双軌上闆機+接駁台+印刷機+双軌貼片機+10温區回流焊+波峰焊+移载機+下闆機+疊闆機；适合工控設備、智能家居、汽車電子配件，産能高、品質穩；

3. 大型電子廠整線方案（日産能20000片以上）：双吸闆機+双軌上闆機+接駁台+高速印刷機+高速貼片機+12温區氮气回流焊+無铅波峰焊+多台移载機+双軌下闆機+疊闆機；适合汽車電子、醫療電子、航空航天、精密芯片，高端配置、零缺陷生産。

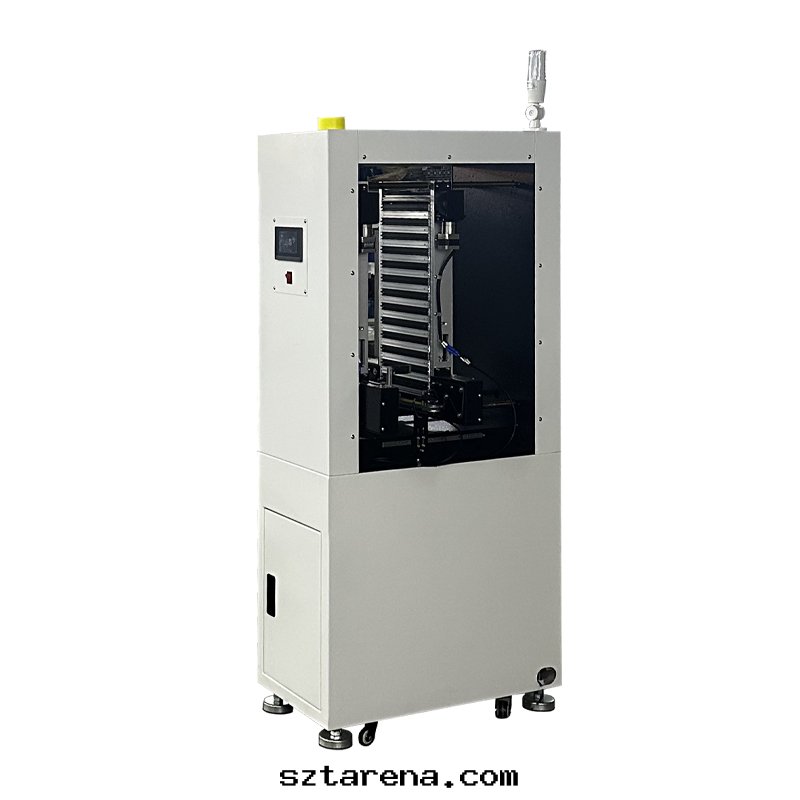

SMT微型上闆機

SMT微型上闆機

核心功能

SMT微型上闆機是一種體積小巧的上闆設備，主要用于小型SMT生産線或空間有限的生産环境。它同樣具備自動上闆功能，能将PCB闆精準傳送到生産線上，滿足小批量、多品種的生産需求。部分機型還支持直通功能，可在不进行上闆操作时讓PCB闆直接通过，增加了設備的灵活性。

突出優勢

1. 體積小巧，节省空間：外形尺寸通常为5004501650mm，重量僅75kg，占用空間小，适合布局緊湊的生産線或實验室研發场景，能有效利用有限的生産空間。

2. 能耗低：功率僅15W，相比其他大型上闆設備，能耗大幅降低，符合綠色生産理念，长期使用能为企業节省不少能源成本。

3. 操作簡便：結構簡單，操作界面直觀，即使是新手也能快速掌握操作方法，減少了人員培訓成本。同时，設備的維護也相对簡單，降低了後期的維護成本。

4. 灵活性高：能适應小批量、多品種的生産需求，可快速进行産品切換，滿足市场多樣化的産品生産要求，为企業的柔性生産提供了有力支持。^
