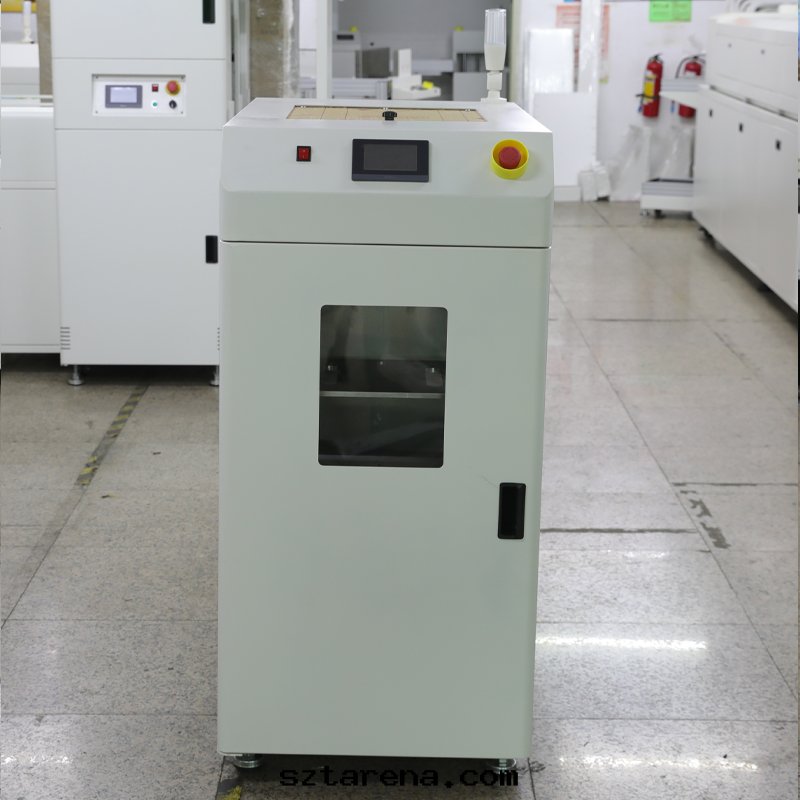

smt真空吸收闆機的特點和作用

SMT配套設備吸收闆機在SMT生産線中扮演着重要角色，具有一系列顯著的特點，以下是其主要特點的介紹：

高效率：吸送闆機能夠快速、準确地吸取和放置元器件，从而顯著提高生産效率。这一特點对于SMT生産線来说至關重要，有助于實現快速、大批量的生産需求。

高精度：利用真空力量进行吸取和放置，可以實現对微小元器件的高精度定位，确保元器件的正确安裝。这種高精度定位能力对于保證産品質量至關重要，能夠滿足現代電子制造行業对精确度的嚴格要求。

灵活性强：吸送闆機能夠适應不同尺寸、不同類型的元器件，並且可以根據生産需求进行调整和配置。这使得它在處理多樣化的生産任務时具有很大的灵活性，能夠轻松應对各種變化。

自動化程度高：吸送闆機可以与其他設備进行连接，實現自動化生産線操作。这減少了人力成本和人为失誤的可能性，提高了生産線的穩定性和可靠性。同时，自動化操作也降低了操作人員的勞動强度，提高了工作效率。

穩定性好：吸送闆機采用特殊的鋁合金機構和穩固的铸件升降台結構設計，这提高了設備的整體穩定性。在长时間、高强度的生産过程中，能夠保持穩定的性能，确保生産線的順暢運行。

智能化控制：控制系統通常采用PLC控制，具有多功能的電气回路与程式設計，性能穩定，确保生産線暢通平順。操作界面采用觸摸屏，使得人機对話方便，操作簡單。

通訊接口标準化：吸送闆機配有标準的SMEMA信号線，可以与其他在線設備通信，方便集成到自動化生産線中，實現設備間的協同工作。

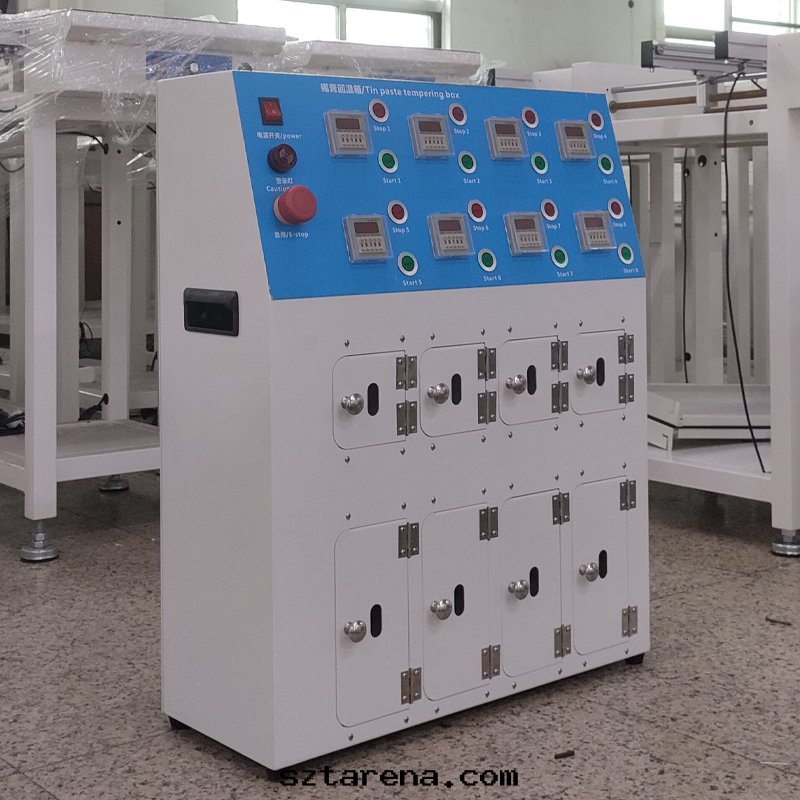

smt锡膏回温機作業指導書

設備準備

1.檢查SMT锡音回温機外觀是否完好，各部件是否齊全。

2.檢查電源線、加热管、温控器等是否完好，确保設備正常運行。

3.将 SMT锡音倒入回温機內的容器中，确保锡音厚度均勻。

二、操作步驟

1.打開電源開關，預热回温機至設定温度(通常为50°C-60°C)。

2.将SMT锡音容器放入回温機內，确保锡膏容器底部与加热管保持一定距離，避免锡受热不均勻。

3.關閉回温機門，啟動温控器，開始加热过程。

4.觀察温控器顯示温度，待锡音温度升至設定温度後，保持加热狀态，持續一段时間(常为30分鐘-60分鐘)。

5.加热完成後，關閉温控器，讓锡音自然冷却至室温。

6.将冷却後的锡膏取出，进行後續操作。

三、維護保養

1.SMT锡音回温機的加热管、温控器等部件，确保其正常運行。

2.清潔設備內部，保持設備清潔。

3.定期更換加热管、温控器等易損部件，确保設備使用壽命。

4.檢查設備接地情况，确保設備安全。

SMT锡音回温機操作过程中常見問題及解決方案:

1.加热效果不佳:檢查加热管是否損坏，温控器是否正常工作，确保設備運行正常。

2.温度不穩定:檢查温控器是否调整準确，确保設定温度与實際温度一致。

3.锡音粘度不均勻:檢查锡是否均勻倒入容器，确保锡受热均勻。

設備故障:如發現設備异常，請立即關閉電源，联系专業人員进行檢查維修。

晟典無铅回流焊設備说明

無铅回流焊設備说明

1、內炉膛采用SUS材質，上下加温區均采用SUS電热管加热，对應無铅制程，确保設備的安全性能。

2、作業開口尺寸Max：W500xH200mm（可定制：W600xH300mm），容量大，應用于特殊産品，特别在各區間热能補償为其对應。
3、特殊的双层保温系統，減少热能損耗及降低機台外表面温度，达到安全节能的目的。加强省電功能，采用不鏽鋼网孔闆，热力不易流失，並保持热補償迅速、热能穩定之特點。
4、特殊强化輸送系統之承载荷重能力，SUS网带+SUS304鍊条傳動方式，鍊条两邊采用滾珠鍊条加圆鋼軌道輸送，不變形，不打滑,不跑偏使用壽命长。
5、外部进出口位置加裝高低可以调节的活動艙門，根據生産部品高度调节艙門高度，減少內外部温度对流！

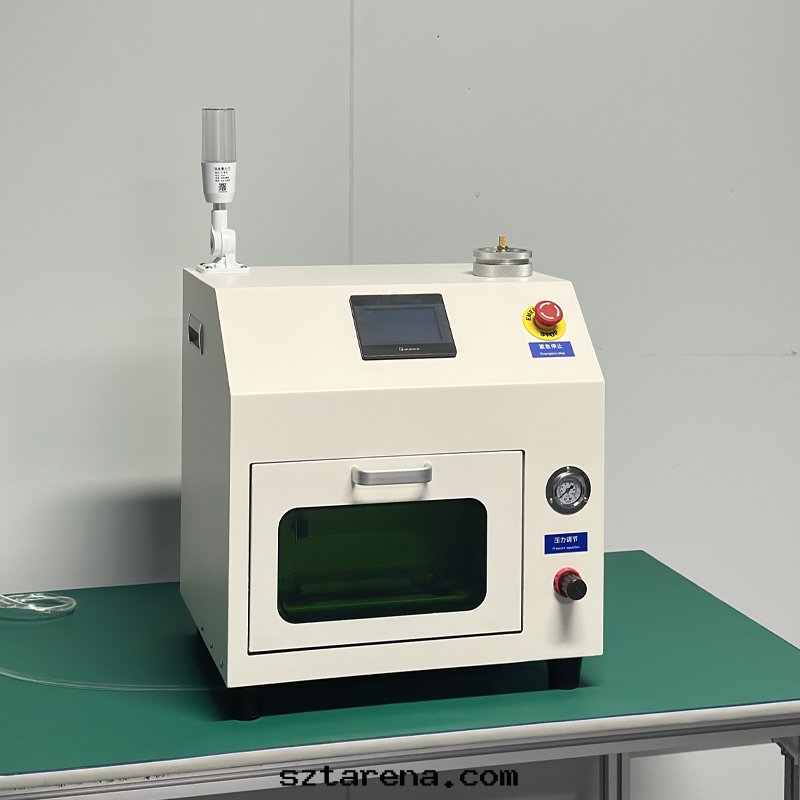

SMT吸嘴清洗機概述

SMT吸嘴清洗機是专用于清潔貼片機吸嘴的自動化設備，通过高壓水雾、超声波等技術清除微米級孔徑內的焊锡、助焊劑等污染物，提升貼裝精度和良率‌。

一、核心功能与技術

‌清洗原理‌

采用壓縮空气雾化去離子水，形成音速（360m/s）高壓水雾冲擊吸嘴表面及內孔，避免物理損傷‌。

部分機型集成超声波技術，增强对頑固污垢的清潔效果‌。

二、‌适用场景‌

兼容0402、0201等微型元件吸嘴（內徑0.033mm-2.0mm），解決傳統清洗方式無法清潔微米級孔徑的問題‌。

适用于無铅工藝等高精度貼裝需求，降低吸嘴報废率32%以上‌。

三、选購建議

‌性能優先級‌

小型化生産（如01005元件）需选擇高壓水雾機型‌。

多品牌兼容性要求高时，優先支持定制化清洗程序的型号。

‌成本控制‌

基礎款适合預算有限场景，而高端機型适合高精度産線。

四、維護要點

定期清潔真空複式接头过濾器，每160小时檢查一次。

使用工業纯淨水或去離子水，避免水垢堵塞噴嘴。

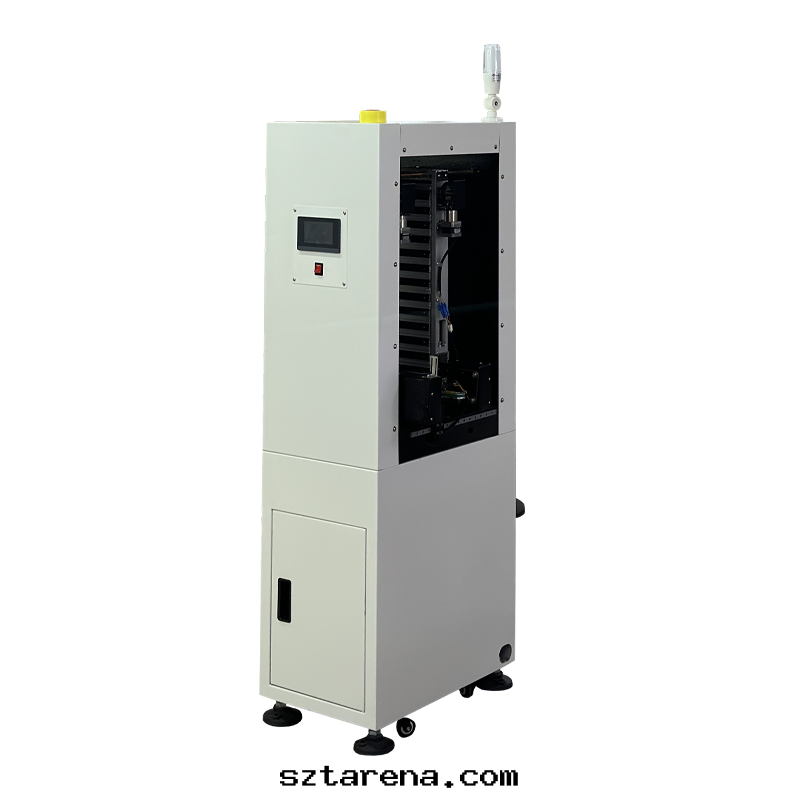

SMT微型上闆機

SMT微型上闆機是表面貼裝技術（SMT）生産線中的關鍵前端設備，主要用于自動輸送PCB闆至印刷機或貼片機，具有占地面積小、自動化程度高等特點。

‌結構設計‌

采用無框循环式或L型結構，支持非标定制（如料框式、吸闆式等）。

部分型号配備滾珠丝杆軌道和觸摸屏控制系統，可调节推闆速度、高度及方向。

典型尺寸为650×700×1640mm，适合空間受限的産線。

‌功能優勢‌

自動调整升降步距，減少人工干預，支持在線接駁其他設備‌。

具備故障診斷、声光報警及計數功能，兼容單/双面闆。

常見故障排查

‌電源异常‌：檢查急停按鈕複位狀态及保險丝‌。

‌傳送卡闆‌：清理軌道异物或校準光感信号（如进框到位、下限位信号）‌。

‌推杆气缸失灵‌：需檢查气源壓力及磁感信号（如後限ON、前限OFF）‌。
