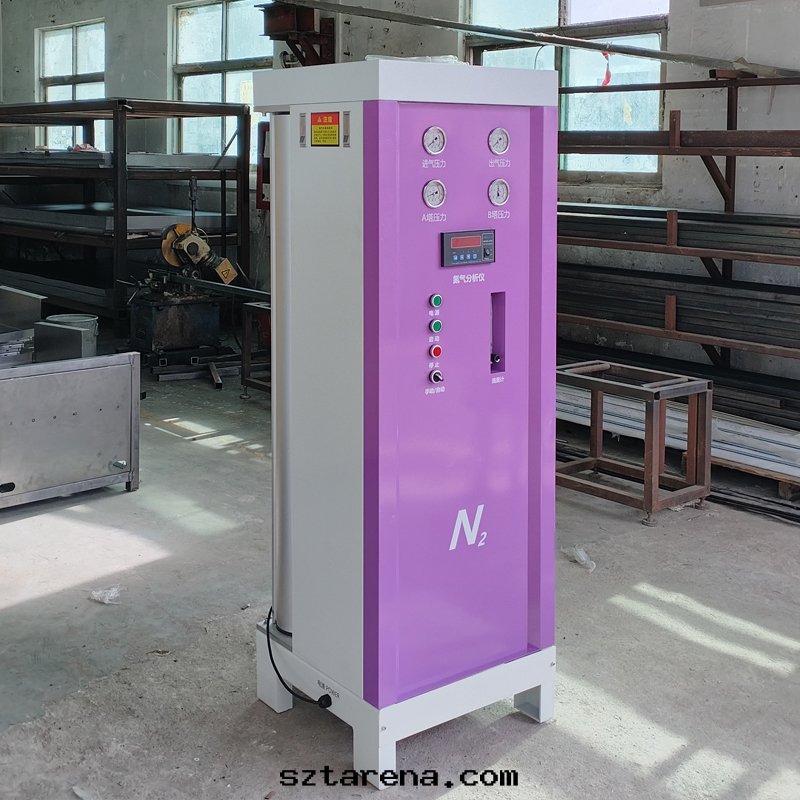

制氮機的工作原理和流程介紹

SMT制氮機主要采用變壓吸附（PSA）技術，通过碳分子篩对氧气和氮气的选擇性吸附差异来實現气體分離‌4。其核心原理基于加壓吸附和降壓解吸：在高壓狀态下，碳分子篩優先吸附氧气分子（因其尺寸較小），未被吸附的氮气分子則通过並收集为産品气；低壓时，吸附的氧气被釋放出来，分子篩得以再生，这个过程通过双塔系統交替工作實現连續産氮‌。

整个工藝流程分为四个關鍵階段：

‌空气壓縮与淨化‌：空气經壓縮機加壓至7-8bar後，通过多級过濾器去除油污、水分和灰塵，确保輸入空气的潔淨度‌。

‌吸附分離‌：淨化後的壓縮空气进入其中一个吸附塔（如A塔），在高壓下氧气被碳分子篩吸附，氮气直接通过並进入儲罐；同时，另一塔（如B塔）进行降壓再生，釋放吸附的氧气並排空富氧气體‌。

‌塔切換与均壓‌：双塔通过切換閥交替工作，切換前短暫均壓（平衡两塔壓力），确保生産连續性；再生塔減壓後进入脫附階段‌。

‌氮气後處理‌：分離出的氮气經干燥和精细过濾，去除殘留雜質，最後儲存于緩冲罐並通过管道輸送至使用點‌。

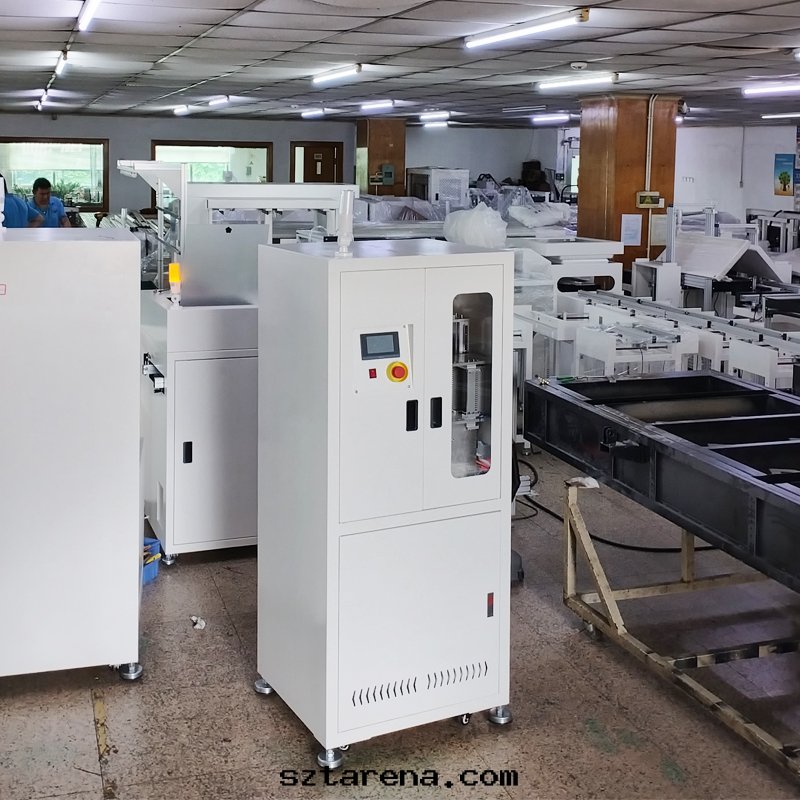

彈夾（彈匣）上闆機特點

smt彈夾（彈匣）上闆機特點設備特點：

用于半導體封裝、測試、潔洗生産線未端，BGA闆通过料框(彈夾)儲存方式存起来，具有自動送闆功能。

觸摸屏人機界面，方便簡易操作。

可編程控制器，工作穩定可靠，擴展及更換容易。

推闆機構采用伺服馬达推送，推送力度可設置确保不会損傷到産品。

平台多框儲存方式，單框、多框收料功能。

國際SMEMA标準连接接口，直接与其他設備连接使用 。

选擇:自動调宽&TCP网絡模块系統。

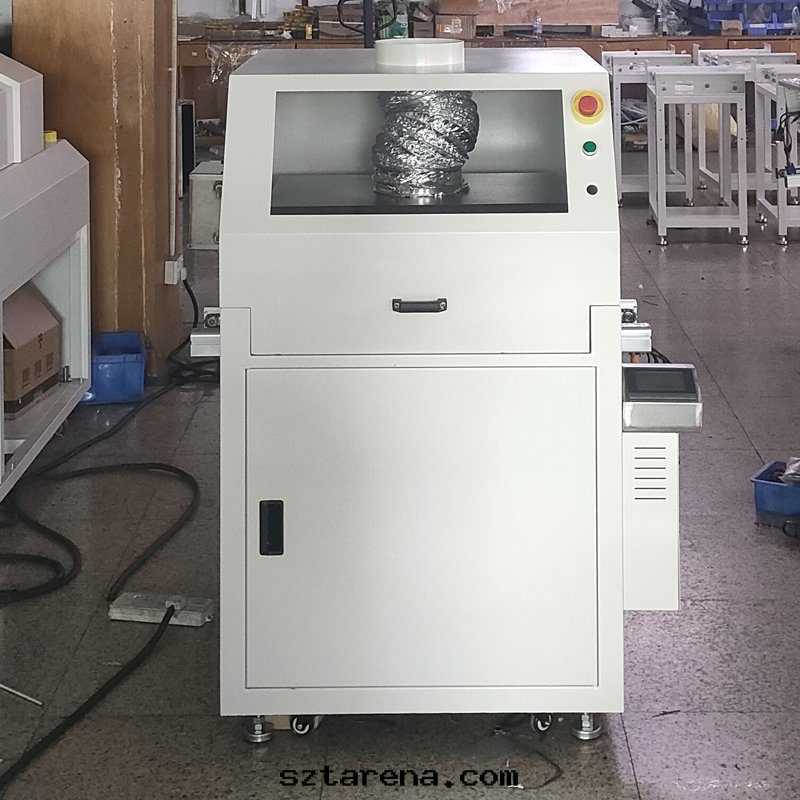

波峰焊噴雾機的工作原理和流程

波峰焊噴雾機的工作原理是通过精密噴嘴将助焊劑雾化後均勻噴塗在PCB闆焊接面，以清除氧化物並降低焊锡表面张力，为後續焊接工藝做準備。

‌核心工作流程‌

‌助焊劑雾化噴塗‌：

采用超声波或气壓式噴嘴将液态助焊劑雾化成微米級颗粒（塗层厚度通常控制在5-15μm）。‌‌

噴嘴可调节噴雾路徑与速度，适應不同PCB闆尺寸，部分設備支持选擇性噴塗以节約助焊劑用量。‌‌

‌感應与定位‌：

紅外傳感器檢測PCB闆进入並測量其宽度，觸發噴雾系統啟動。‌‌

運輸導軌精确控制PCB闆位置，确保噴塗覆蓋焊盤和引腳區域。‌‌

‌關鍵組件与技術‌

‌雾化系統‌：

进口噴嘴設計，雾化均勻且抗堵塞，适配各類助焊劑（如松香型、免清洗型）。‌‌

气壓调节範圍通常为3-4kg/cm²，通过電磁閥控制气流穩定性。‌‌

‌控制系統‌：

可編程邏輯控制器（PLC）或工業電腦設定參數，如噴雾速度、路徑及劑量，符合IPC焊接标準。‌‌

部分高端設備配備視覺監控系統，實时反饋噴塗質量。‌‌

‌工藝作用‌

‌清潔与活化‌：助焊劑去除焊盤和引腳表面的氧化物，增强焊锡浸潤性。‌‌

‌热冲擊緩冲‌：後續預热階段（80-130℃）进一步揮發溶劑，避免焊接时産生气孔。

smt設備中的L型上闆機作用和功能

SMT設備L型上闆機是专为SMT生産線設計的自動化上料設備，其核心作用与功能可歸納为以下方面：

‌L型路徑自動上料‌
通过獨特的L形傳輸路徑，實現PCB闆从进闆方向到送闆方向的直角轉換，适配空間受限的産線布局，提升設備安裝的灵活性‌。

‌高效穩定的物料傳輸‌
采用钣金結構+鋁型材框架設計，運行平穩且結構緊湊，可快速将空闆自動輸送至锡膏印刷機或貼片機等工位，減少人工干預‌。

‌适配多樣化生産场景‌
适用于进闆与送闆方向呈直角的特殊工况，与标準型上闆機形成互補，滿足不同産線布局需求‌。

‌提升産線自動化水平‌
作为SMT生産線的起點，通过接收下位機信号實現精準送闆，避免人工操作導致的PCB損坏或定位誤差，保障生産流暢性‌。

‌兼容性与擴展性‌
部分型号支持与吸闆機、疊闆機等設備联動，可擴展为多功能緩存或缺陷品處理系統，进一步優化産線效率‌。

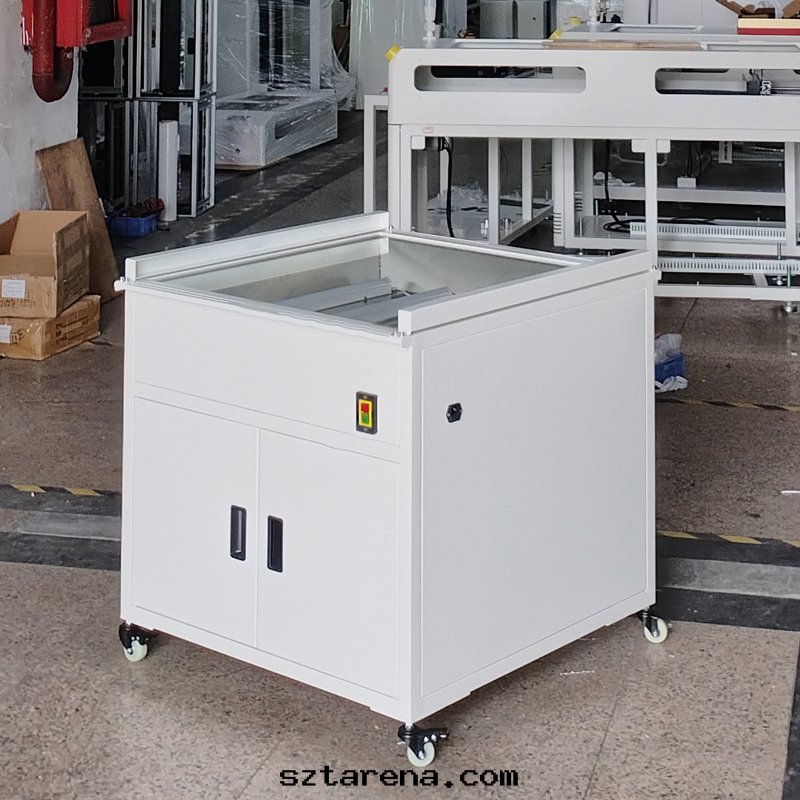

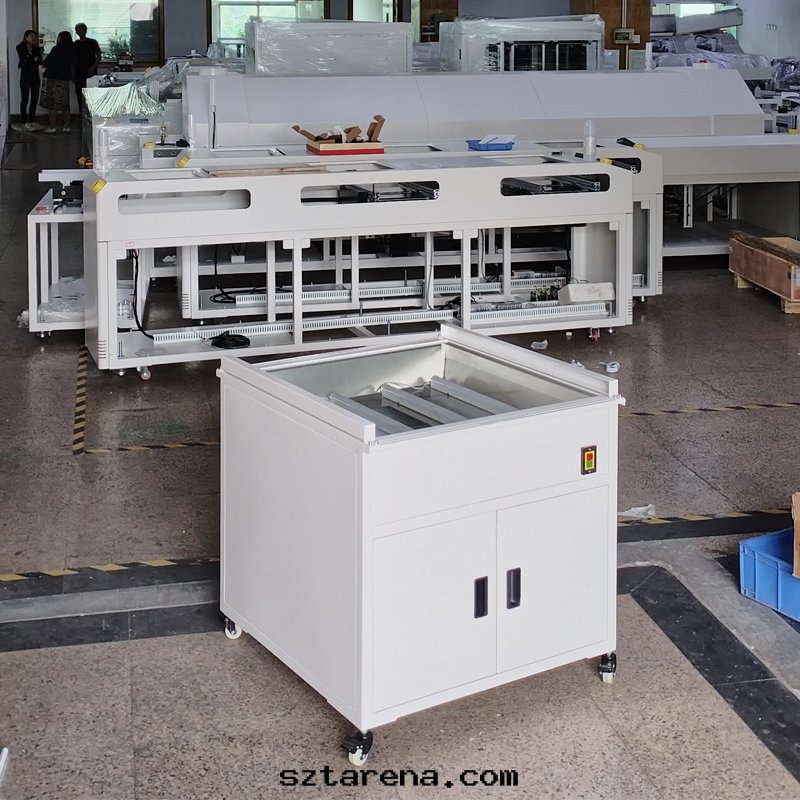

smt鋼网檢查機的作用和用途

鋼网檢查機主要用于檢測SMT（表面貼裝技術）鋼网的質量和參數，确保印刷过程中焊膏的準确分布，从而提升電子制造産品的質量和生産效率。其核心作用包括：

質量控制

‌檢測項目‌：精确測量鋼网的開孔尺寸、面積、偏移、异物、毛刺、堵孔、多孔、少孔及张力等參數‌。

‌問題預防‌：从源头解決多锡、少锡、连焊等印刷缺陷，避免因鋼网不良導致的PCB組裝問題‌。

效率与成本優化

‌自動化檢測‌：替代傳統人工檢查，提供可量化的數據支持，減少人为誤差‌。

‌數據整合‌：測試數據可導出为标準文件（如TXT），上傳至MES系統，實現智能化工廠管理‌。

‌成本节約‌：通过早期發現鋼网問題，降低废品率和生産延誤風險‌。

工藝改进

‌清洗監控‌：完善鋼网清洗工藝的檢測流程，确保清洗效果符合标準‌。

‌高精度适配‌：支持01005及更小零件的檢測需求，滿足未来高精密制造趨勢‌。

維護与追溯

‌預防性維護‌：分析檢測數據預測鋼网壽命，及时維護以延长設備使用周期‌。

‌CAD文檔对接‌：導入設計文檔，實現与SPI（焊膏檢測設備）的數據追溯‌。

總之，鋼网檢查機是電子制造中保障印刷質量的關鍵設備，通过全自動化檢測和數據分析，顯著提升生産可靠性与産品良率‌。
