真空吸闆機
用途及特點
用途：用于SMT生産始端、接收下位機信号後将成疊的PCB闆吸起送至軌導上面送至下台機器
産品特點
1、封閉式設計保證最高的安全防護等級，頂部安全蓋可以打開,方便維護时对機器硬件的處理
2、吸嘴采用超大強力磁铁吸信移動盤面固定，可調节吸嘴的位置确保将電路闆強力吸穩掉下来。吸嘴位置可以随意移動（比如PCB闆上面有小孔，我们可以在PCB範圍內移動吸嘴头進行調节
3、穩固平衡的宽度調节裝置(手搖控制丝杆調节)
4、機器操作正面放入PCB闆，門上有開口並安裝透明壓克力闆可以不用打開門就可以監控到里面工作狀况
5、一次性存放PCB闆數量220mm高度，如PCB闆厚度为1mm大約可存放220PCS闆
6、較小的機器占地面積
7、控制系统采用松下PLC控制，操作界面采用触摸屏，配有自動報警系统
8、機架結構采用钣金焊接，表面噴漆處理，彩色人機界面窗口
9、升降機構采用刹車馬达升降設定，步距可調，有效的縮短了上闆时間，最多可疊放PCB 300片(0.6毫米厚電路闆)
10、移载結構采用步進馬达移载方式，起步、停止可加减速設定，輸送平穩，不易沖闆
11、配有标準的SMEMA信号端口，可與其它任何設備在線連接

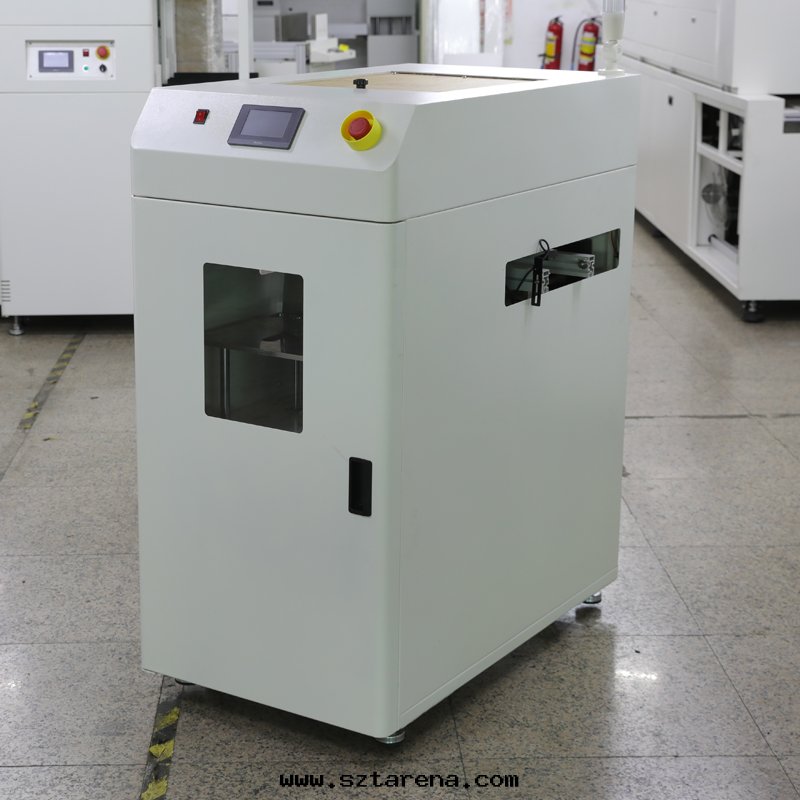

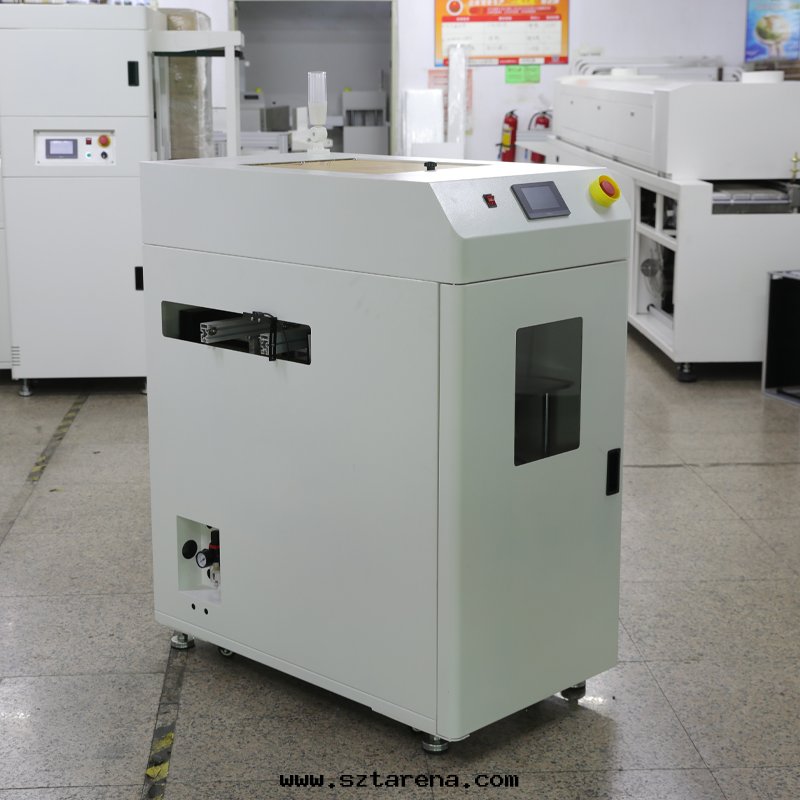

smt設備晟典真空吸闆機1

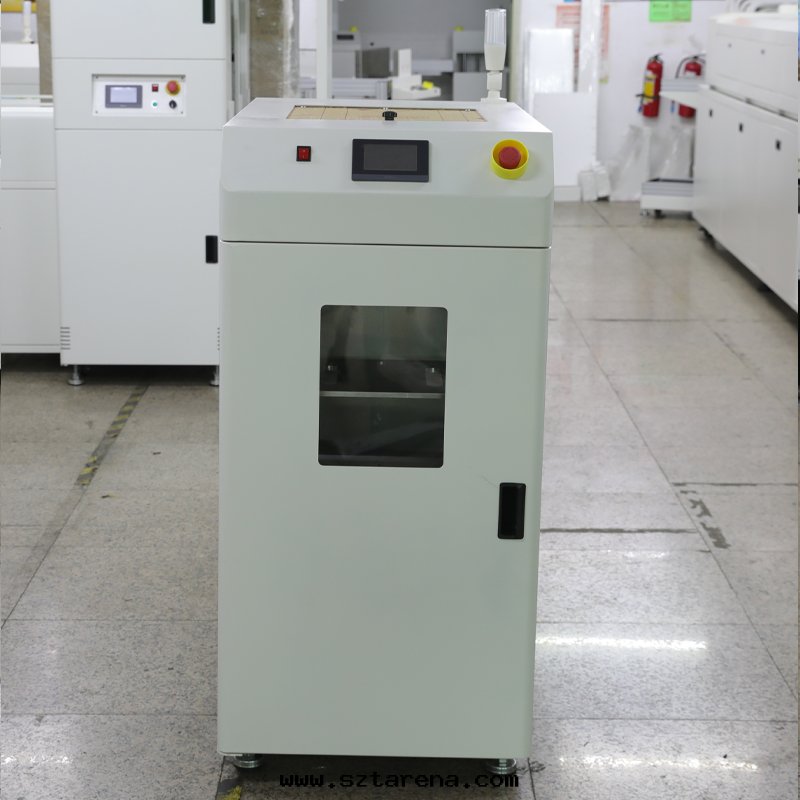

smt設備晟典真空吸闆機2

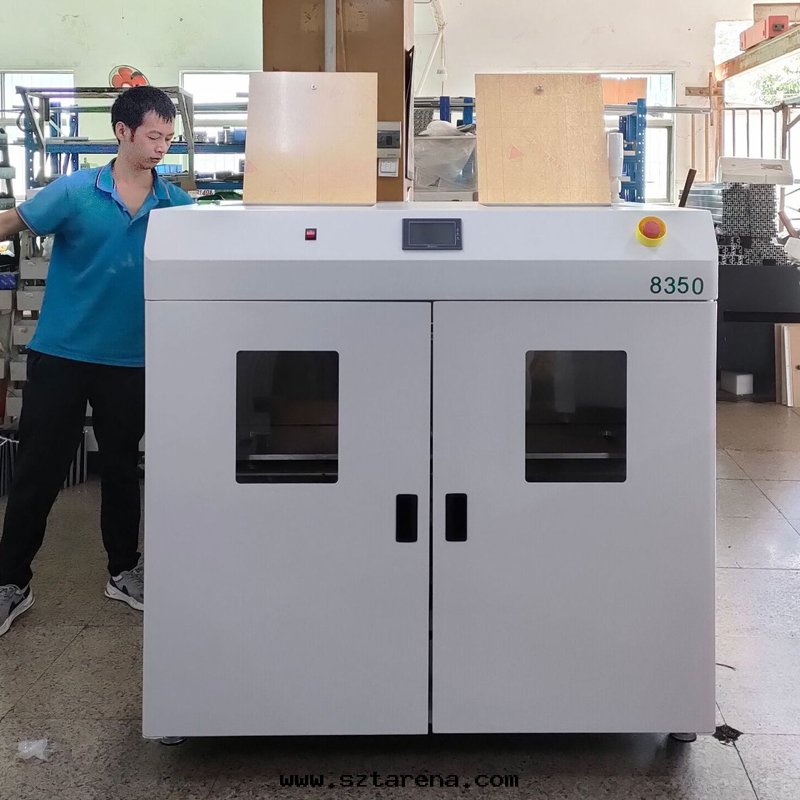

smt設備晟典真空吸闆機3

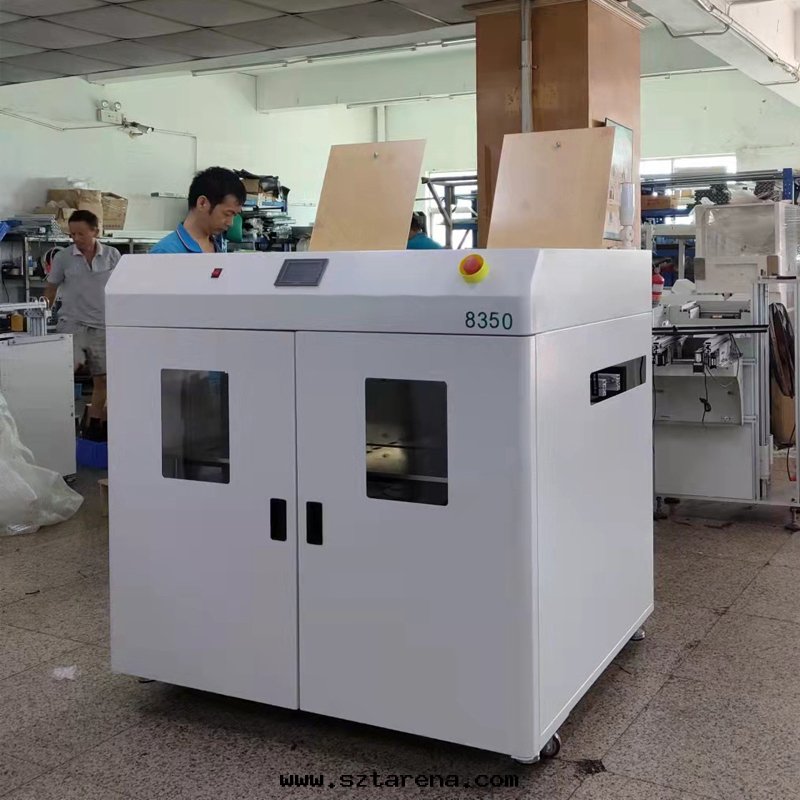

smt設備晟典真空吸闆機4
smt設備晟典真空吸闆機5
smt設備晟典真空吸闆機6

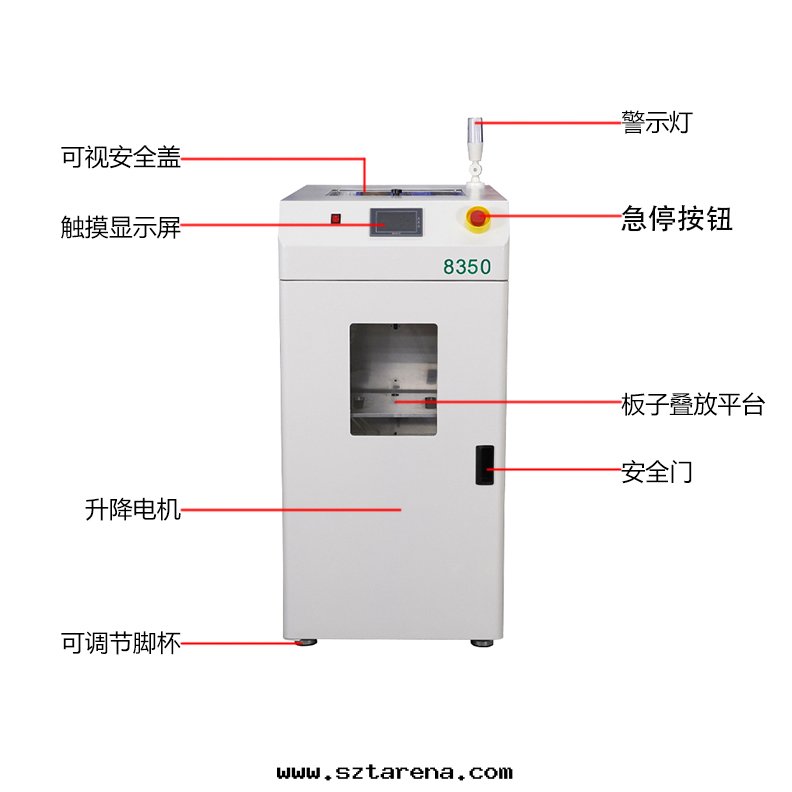

smt設備晟典真空吸闆機7

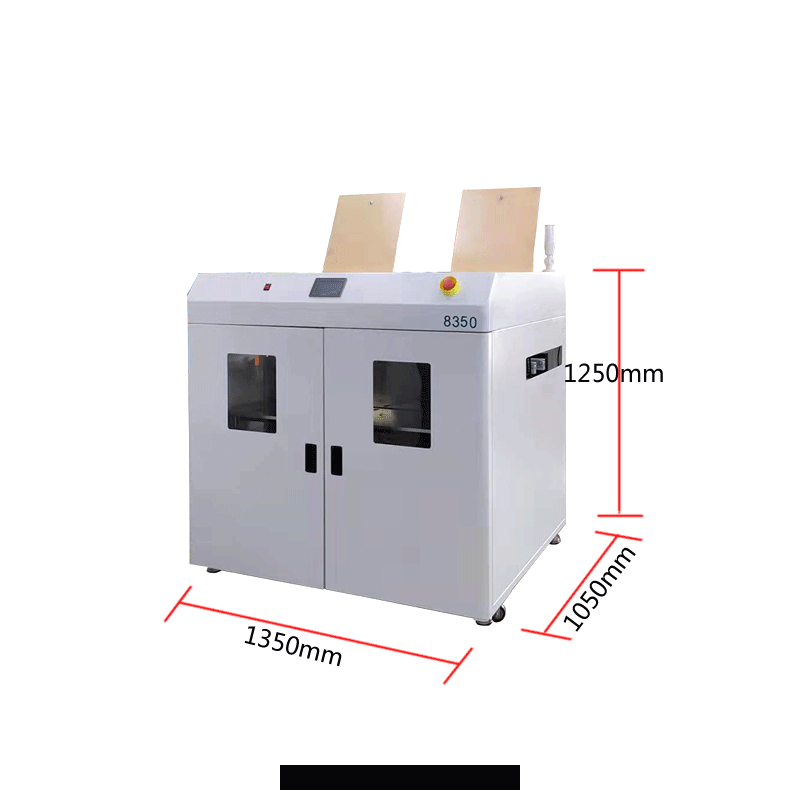

smt設備晟典真空吸闆機8
smt設備晟典真空吸闆機9

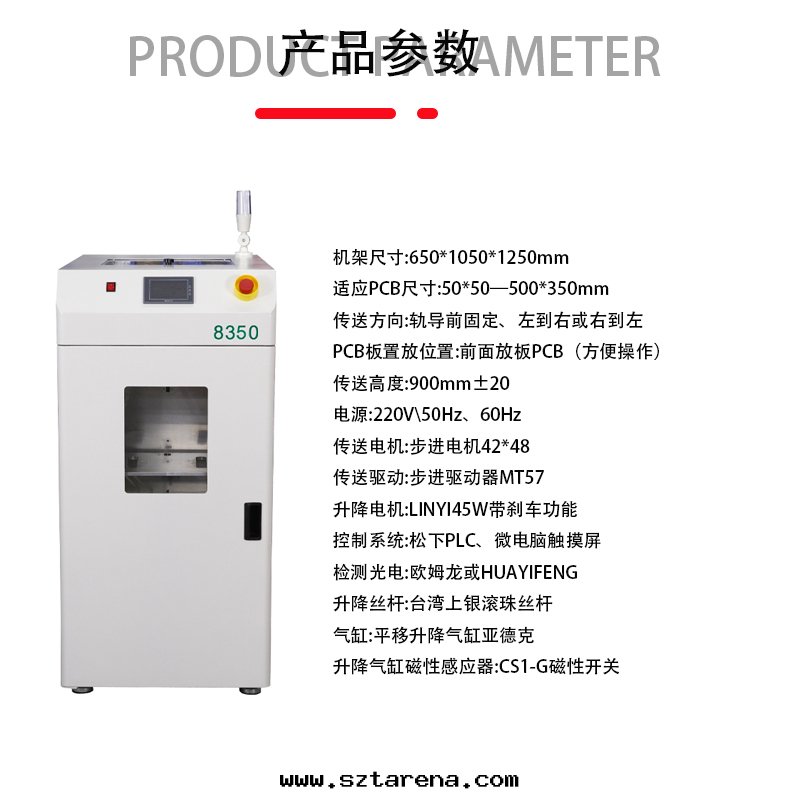

技術參數
|

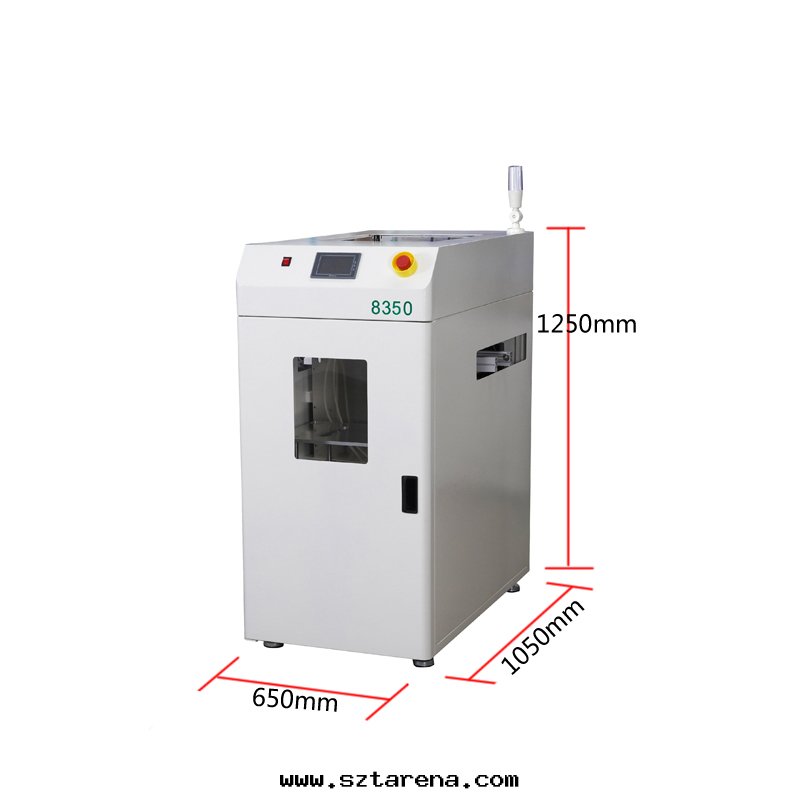

機架尺寸 |
650*1050*1250mm |
|
适應PCB尺寸 |
50*50—500*350mm |
|
傳送方向 |
軌導前固定、可選擇左到右或右到左 |
|
PCB闆置放位置 |
前面放闆PCB（方便操作） |
|
傳送高度 |
900mm±20 |
|
電源 |
220V\50Hz、60Hz |
|
傳送電機 |
步進電機42*48 |
|
傳送驅動 |
步進驅動器MT57 |
|
升降電機 |
LINYI45W带刹車功能 |
|
控制系统 |
松下PLC、微電腦触摸屏 |
|
檢測光電 |
歐姆龍或HUAYIFENG |
|
升降丝杆 |
台灣上银滾珠丝杆 |
|
气缸 |
平移升降气缸亞德克 |
|
升降气缸磁性感應器 |
CS1-G磁性開關 |
|
PCB檢測光纖 |
松下 |
|
移载皮带 |
带钢丝同步带 |
|
平移裝置 |
步進電機及導軌移動 |
|
吸闆裝置 |
大吸力真空發生器、真空吸嘴（四个吸嘴头可任意移動吸取位置） |
真空吸闆機操作步驟※安裝調式
1.将本機電源插头插入電源插座。
2.将快速气插头插入气路快插座。
3.将本機前後聯機信号分别與前後設備連接。
3.1本機與前機連接信号 a.前機有闆信号:X0，0V
b.本機需闆信号:Y0，COM0
3.2本機與後機連接信号
a.本機有闆信号:Y1，COM1後機需闆信号:X1，0V
4.調整腳杯及移動設備，使本機Conveyor定導軌與後置連接設備(通常为丝印機)之Conveyor定導軌、高度一致並对齊。
5.将操作面闆上電源開關旋鈕置于ON位置,此时電源指示燈點亮。
6.将開關“真空吸闆/直通功能”切換所需功能之位置.
7.按下啟動按鈕後,本機台進入所選功能運行狀态此时綠燈點亮。
8.當在手動調機狀态，先按“複位”按鈕，再分别按“托盤上升”、“托盤下降”、“吸盤上升”、“吸盤下降”、“真空”、“傳送”六个按鈕，即可分别實現以上六个功能。
9.按“吸盤上升”按鈕，使吸臂處于上极限位置，此时两導軌處于夹緊狀态，打開前門，插上搖把，使導軌宽度調到與所需上之PCB闆宽度相一致。
10.調整真空吸嘴及無杆气缸上端之液壓緩沖器，使吸盤底面高出PCB闆3~5mm为宜。11.在底闆上放置一块PCB闆，使其與吸闆機两个定位邊靠攏。
12.按“吸盤下降”按鈕，使吸臂處于下极限位置，調整真空吸嘴、使四个吸嘴底面在同一水平面高度上，並調整四个分吸臂，使其在避開PCB通孔位置的前題条件下，盡量分布均勻。
13.一直按下“真空”按鈕，再按“上升”按鈕，使吸臂吸着PCB上升到上极限位置，然後釋放“真空”及“上升”按鈕，使PCB輕輕且準确的放置到Conveyor皮带上。
14.重複9~13步，直至在下限位能吸到PCB，上升过程中無擦掉PCB現象，在上限位PCB闆可準确且輕輕放到Conveyor導軌上为止。15.調整气動二聯件之調壓閥及三个气缸之限流閥，使吸臂升降及導軌夹緊放松之動作輕柔，無沖擊。
16.确認达到第14、15步要求後，在底闆上放置一疊PCB，将“自動/手動/直通”旋鈕旋至“自動”狀态，並按“啟動”按鈕即可正常自動上闆。直通功能
直通功能使用于本設備處于生産線之間，即前後均有相連設備，因丁藝要求此設備無需上闆，僅做为一種Convevor。将“真空吸闆/直通功能”切換至“直通功能”狀态，並按“啟動”按鈕，此时吸臂下升至上限位，两導軌處于夹緊狀态。
17.當本機無闆时便向前機需闆信号，當有闆感應到進闆位光感时,傳送带開始傳送将PCB闆傳送至導軌出口位,此时本機向後發出有闆信号.當後置設備(丝印機)發出需闆信号时，本機Conveyor皮带自動旋转，将PCB送入後置設備。
