选擇性波峰焊
选擇性波峰焊又稱选擇焊，是應用于PCB插件通孔焊接領域的設備，因不同的焊接優勢，在近年的PCB通孔焊接領域中，逐步成为了流行趨勢，應用範圍廣泛，如：軍工電子、航天輪船電子、汽車電子、數碼相機、打印機等高焊接要求且工藝複雜的多层PCB通孔焊接中。
选擇性波峰焊又分为離線式选擇性波峰焊 和 在線式选擇性波峰焊两種；
其中離線式选擇性波峰焊：是指与生産線脫機的方式，組焊劑噴塗機和选擇性焊接機为分體式1+1，其中預热模組跟随焊接部，人工傳輸，人機結合，設備占用空間較小。
而在線式选擇性波峰焊：是在線式系統可以實时接收生産線數據全自動对接，組焊劑模組預热，模組焊接，模組一體式結構。特點是全自動鍊条傳輸，設備占用空間較大，适合自動化要求較高的生産模式。
选擇性波峰焊又分为離線式选擇性波峰焊 和 在線式选擇性波峰焊两種；
其中離線式选擇性波峰焊：是指与生産線脫機的方式，組焊劑噴塗機和选擇性焊接機为分體式1+1，其中預热模組跟随焊接部，人工傳輸，人機結合，設備占用空間較小。
而在線式选擇性波峰焊：是在線式系統可以實时接收生産線數據全自動对接，組焊劑模組預热，模組焊接，模組一體式結構。特點是全自動鍊条傳輸，設備占用空間較大，适合自動化要求較高的生産模式。

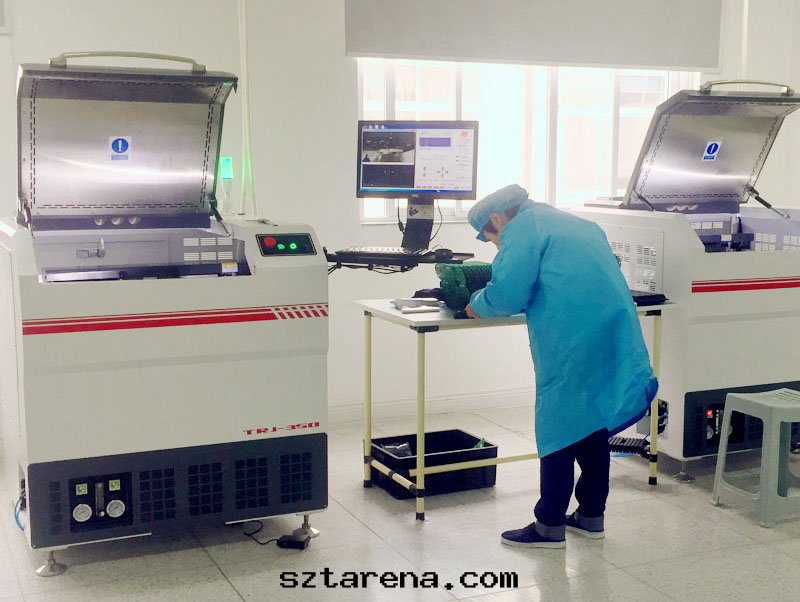

晟典选擇焊

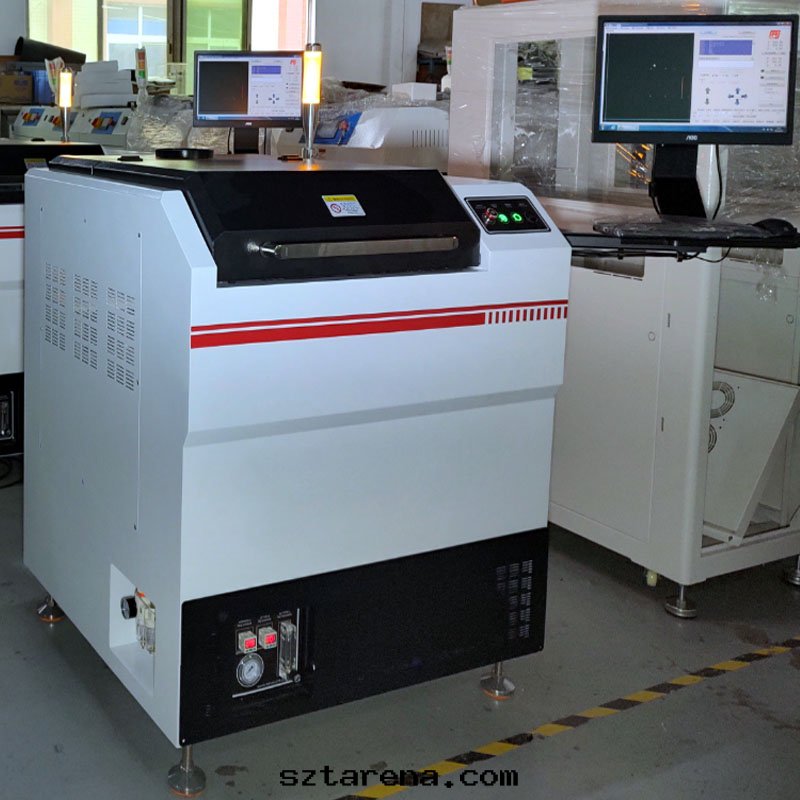

晟典选擇焊
diyname2
diyname3
diyname4
|
項目 |
設備描述 |
具體要求 |
|
機型及電源等 |
機器型号 |
SD-400 |
|
電源 |
1P 220V 50HZ (可选其它電壓) |
|
|
正常機器功率/總功率 |
1.8KW/4.0KW |
|
|
機器重量 |
≥200KG |
|
|
外形尺寸 |
(L)950*(W)900*(H)1100mm |
|
|
PCB闆 |
最小PCB尺寸 |
L50mm W50mm |
|
最大PCB尺寸 |
L400mm W400mm |
|
|
PCB 厚度 |
0.5~6mm |
|
|
PCB 重量 |
≤4KG |
|
|
PCB 上部元件高度 |
≤100mm |
|
|
PCB 下部元件高度 |
≤40mm |
|
|
PCB 工藝邊 |
≥3mm |
l 産品的應用範圍 – 选擇焊能方便的和工廠的自動化産線配合在一起，並具有多台擴展的功能,可过治具或者直接焊接各種混裝PCB闆。
l 适用于各種场合 – 选擇焊系統的高性能首先特殊材料的噴嘴設計開始，它可以精确而穩定地噴出各種锡波高度，从而提高了在空間有限或太靠近零件的情况下持續地重複焊接的能力。的锡焊泵、推进器、升降器、機器人技術、氮气輸送以及温度控制技術，加上我们獨有的波峰噴嘴，令系統的锡焊性能錦上添花，精度高，不良品少。
l 使用场所极好的温度控制能力 –氮气温度控制性能好，因为它使用的是PID温度控制原理(0-400度)，氮气用于对焊接波峰进行惰化及保護。这个獨特的氮直热系統是对波峰进行加热的。讓操作員可以选擇要增加還是減少温度。
l 閉环伺服馬达 = 高準确性、可重複性、高焊接質量 –系統都使用最精确、最先进的機器人控制技術 – 閉环伺服器。伺服器就是知道位置並維持完美重複性的智能馬达。滾珠丝杆与直線導軌进行導向，定位精确，噪音小，移動平穩。
