制造商 |
|
|---|---|
| 型号 | SD-400S |
菜單産品分類Product classification
联系我们
服務热線：13510075168
公司座機：0755-29878225
四温區回流焊
|
序号 |
适用範圍 |
||
|
1 |
适用锡膏類型 |
無铅焊料、普通焊料、紅胶 |
|
|
2 |
加工最大基闆尺寸(MM) |
MAX 300(mm) |
|
|
3 |
适用元件種類 |
0805、0603、等單面/双面闆 |
|
|
機 體 |
|||
|
1 |
機身尺寸 L*W*H（MM） |
2500*850*1380mm |
|
|
2 |
機體重量 |
300KG |
|
|
3 |
温區構成 |
上4區热風 、下4區热風、8个温控、1个专用冷却區 |
|
|
温度控制 |
|||
|
1 |
温度控制方式 |
各温區由温控表PID+脈冲+SSR獨立控制 |
|
|
2 |
温區控制精度 |
±1℃ |
|
|
4 |
温度控制範圍 |
室温~3500C |
|
|
5 |
升温时間（冷機啟動） |
15分鐘左右 |
|
|
6 |
温度穩定时間 |
2分鐘之內 |
|
|
炉膽結構 |
|||
|
1 |
運風方式 |
采用世界領先的热風循环技術,合理運用热風循环經过渦輪增壓使得热風均穩； |
|
|
2 |
內部結構 |
采用渦輪双出風口来增加風速壓力，使風速穩定，温度平穩； |
|
|
輸送機構 |
|||
|
1 |
傳送网带宽度 |
400mm |
|
|
2 |
傳送方式 |
网带+鍊条傳輸 |
|
|
3 |
輸送方向 |
左→右、右→左（可选） |
|
|
4 |
傳輸鍊条面高度 |
900mm±20 |
|
|
5 |
運輸速度 |
0~2200mm/min |
|
|
冷却系統 |
||
|
1 |
1个冷却區 |
AC220V直軸式風扇方式 |
|
3 |
冷却方式 |
1个獨立冷却區 |
|
控制系統 |
||
|
1 |
電源 |
3相五線制380V |
|
2 |
總功率 |
20KW |
|
3 |
啟動功率/空载功率 |
15KW/0.5KW |
|
4 |
空载恒温功率 |
約3-5KW |
|
5 |
傳送電機 |
馬达220VAC 三相40W |
|
6 |
運風馬达 |
台灣三越高温馬达 單相AC220V 45W |
|
7 |
台灣馬达每分鐘1400轉 |
|
|
18 |
報警 |
超温報警、自動切斷加热電源 |

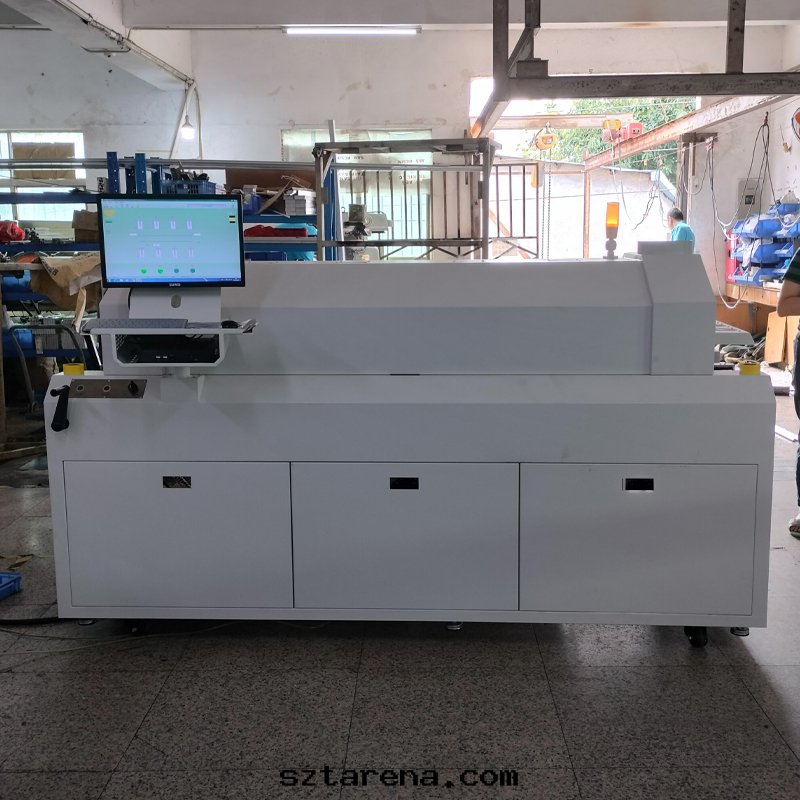

晟典四温區回流焊

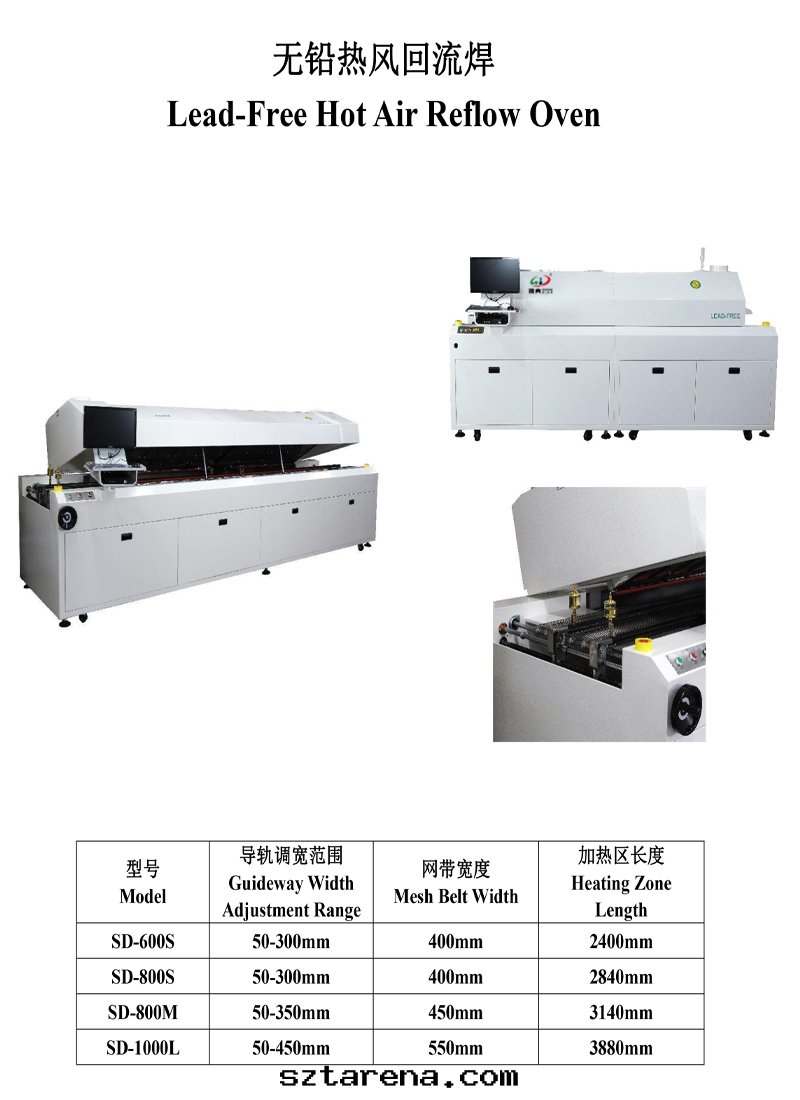

晟典四温區回流焊

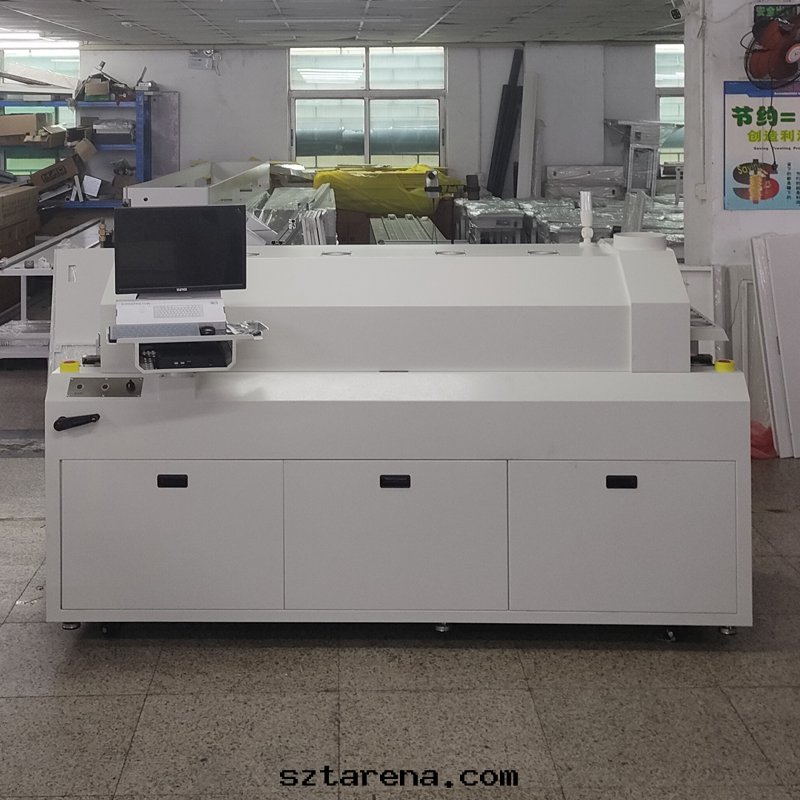

晟典四温區回流焊

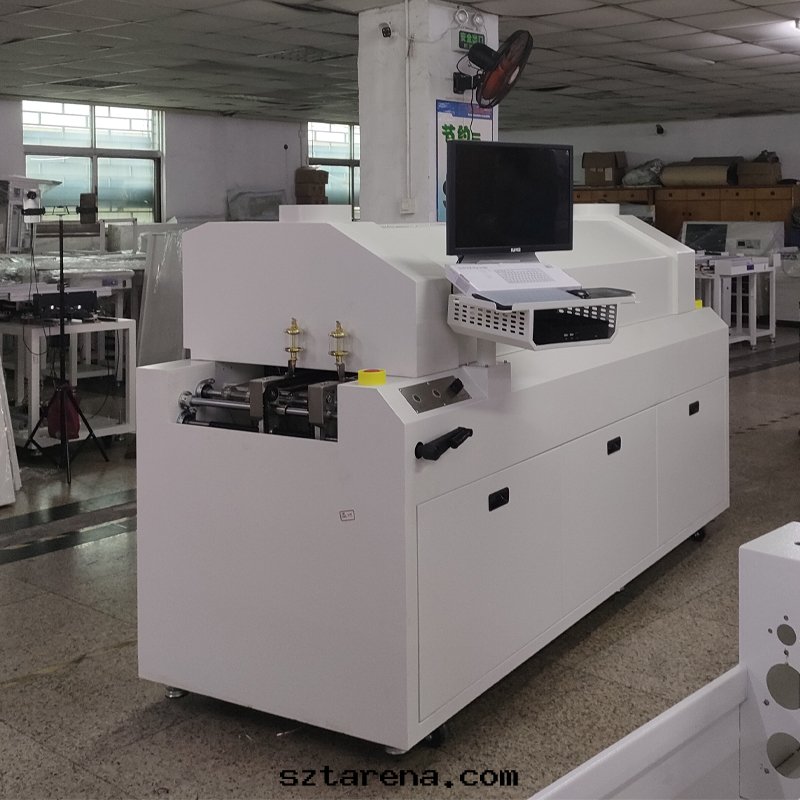

晟典四温區回流焊

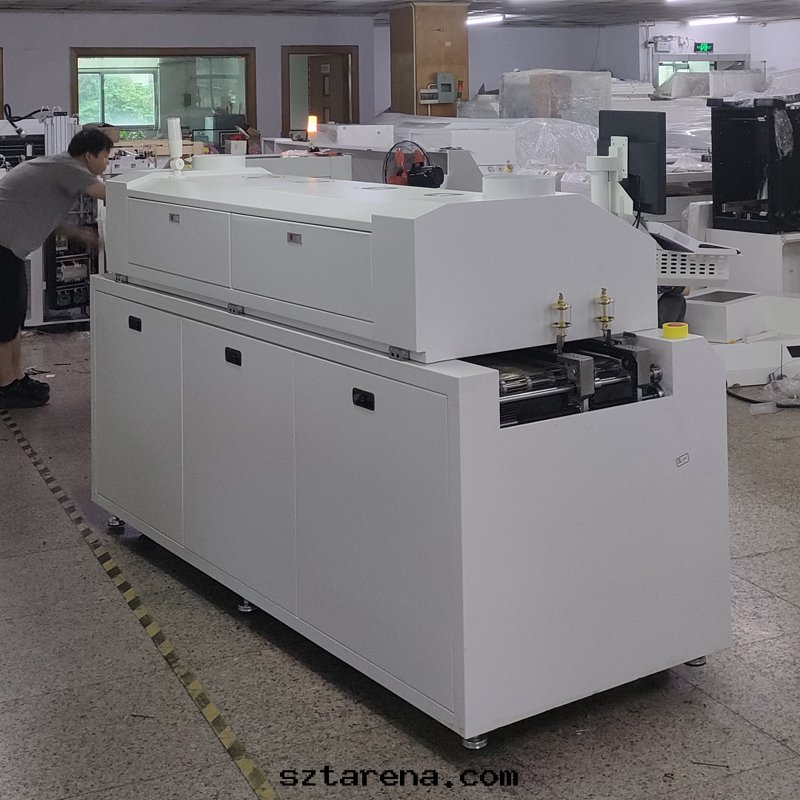

晟典四温區回流焊
四温區回流焊特點
· 采用智能温控儀控制系統, 控温精度高±1℃，保證控制系統穩定可靠
· 上炉體開啟采用气缸支撐上蓋,确保安全可靠;
· 配備网带张緊裝置, 運輸平穩、不抖動、不變形，保證PCB運輸順暢;
· 同步導軌傳輸機構（可与全自動貼片機\全自動收機在線接駁）,确保導軌调宽精确及高使用壽命、抗鈕曲; （选配導軌）
· 所有加热區均由温控表进行PID控制（温區單獨開啟。可分區加热,以減小啟動功率，升温时間10-15分鐘）;
· 具有故障声光報警功能（采用LED燈）;
· 温區設有獨立測温感應傳感器，實时監控及補償各温區温度的平衡;
