篩选接駁台
NGOK篩选接駁台是SMT生産線中的關鍵設備，主要用于PCB闆的質量檢測与分选环节。
一、核心功能
質量篩选
通过接收檢測設備信号，自動區分OK闆（良品）与NG闆（不良品）。OK闆直通至下一工位，NG闆則暫存于升降緩存區等待處理。
緩存调节
支持緩存模式，可存儲10~20层PCB闆，平衡前後工位速度差异，避免生産線拥堵。
二、結構与配置
硬件組成
包括升降緩存區、傳送軌道、觸摸屏、防静電工作台面、PLC控制器、光電感應器等。
關鍵部件
PLC与觸摸屏：采用松下PLC及觸摸屏控制系統，支持參數调节及狀态監控。
驅動系統：齒輪減速馬达配合電子调速，确保傳送穩定性。
可选配置
手動/自動调宽軌道、漫反射感應器、明緯電源等，部分機型支持非标定制。
三、應用场景
SMT/DIP生産線：与AOI檢測設備、分闆機等配套使用，實現自動化分选。
返修与暫存：NG闆暫存後支持人工返修或報废處理，提高産線效率。
四、技術優勢
工作模式灵活：支持篩选、緩存、直通等多種模式，适配不同生産需求。
穩定性高：钣金焊接結構搭配高精度配件（如松下PLC、明緯電源），确保长期穩定運行。
兼容性强：可适配不同尺寸PCB闆，支持非标定制（如自動调宽、擴展存儲层數）

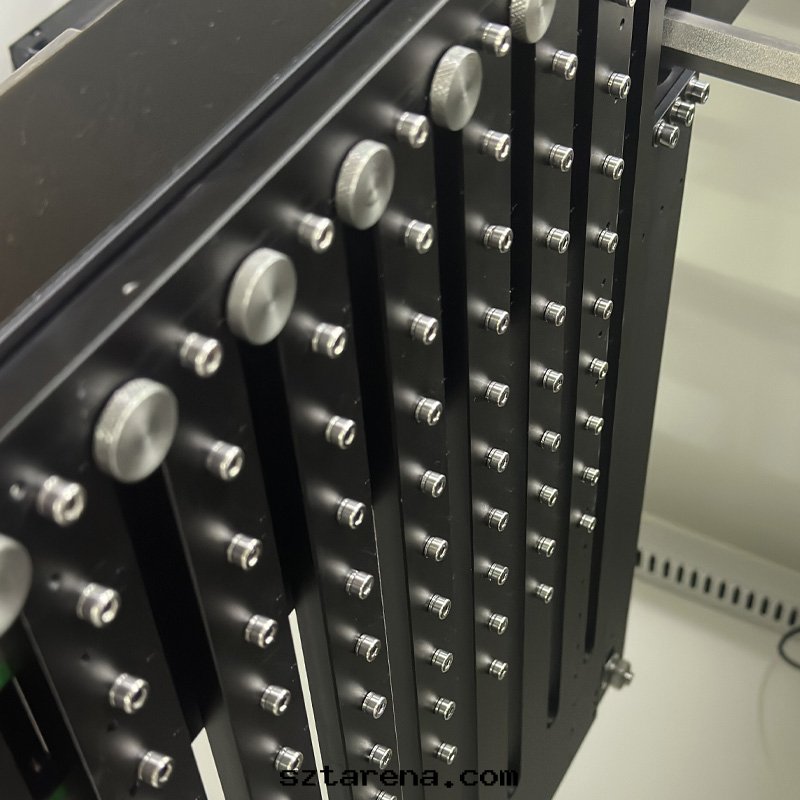

smt設備晟典篩选接駁台

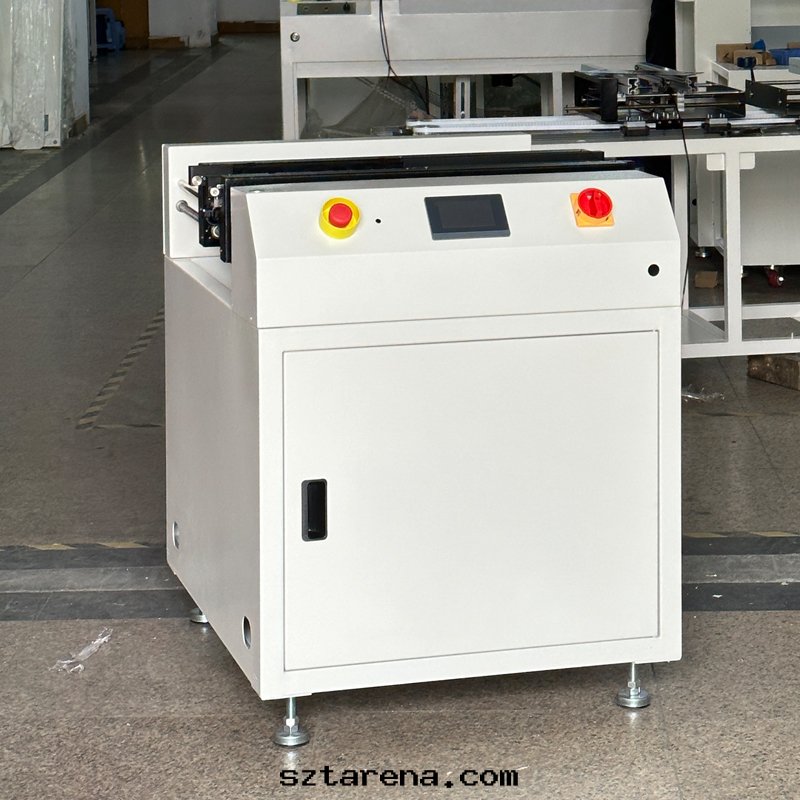

smt設備晟典篩选接駁台

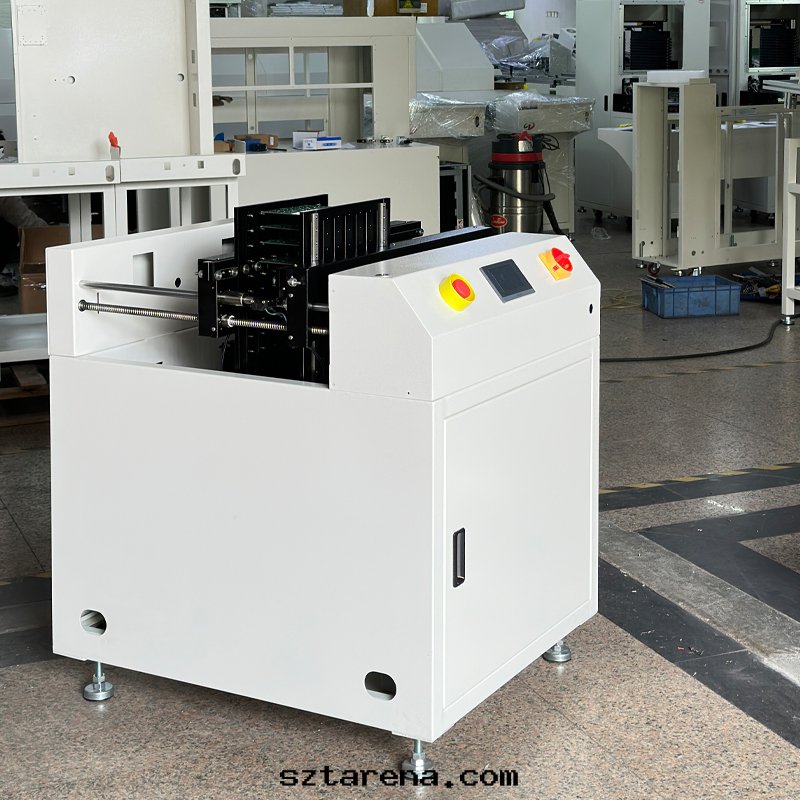

smt設備晟典篩选接駁台
