插件移载機
DIP插件移载機
一、核心功能
産線路徑调整
用于SMT/DIP生産線合並或分流场景，通过平移、轉向動作實現多線間的PCB闆轉移，優化産線布局。例如，将两条貼片線合並接入一台回流焊設備，降低設備投入成本。
自動化傳輸
支持与SMT/DIP生産線無缝对接，實現PCB闆在多工位間的自動轉移，減少人工干預，提升效率。
二、結構与配置
硬件設計
驅動系統：采用新裕步进電機（42/48型）或齒輪減速馬达，搭配新力川數字式步进驅動器，平移精度高且速度可调。
軌道設計：标準鋁型材軌道，长度可定制（如585mm），适配50-400mm宽度的PCB闆。
控制模块：日本松下PLC+顯控EA43A觸摸屏，支持編程控制及參數實时監控。
可选功能
双小車獨立控制、SMEMA通訊接口、防静電皮带等，滿足高精度或特殊场景需求。
三、應用场景
多線合並/分流：将2-4条貼片線合並至一台回流焊，或分流至不同插件線，優化設備利用率。
插件線銜接：在DIP插件工藝中，實現PCB闆从傳送带到插裝工位的精準定位与轉移。
智能分揀：配合檢測設備，自動分揀良品与不良品，提升産線自動化水平。
四、技術優勢
高兼容性：适配多種PCB尺寸，支持非标定制（如軌道长度、驅動方式）。
穩定性强：松下PLC+步进電機組合，确保长时間運行無偏移或卡顿。

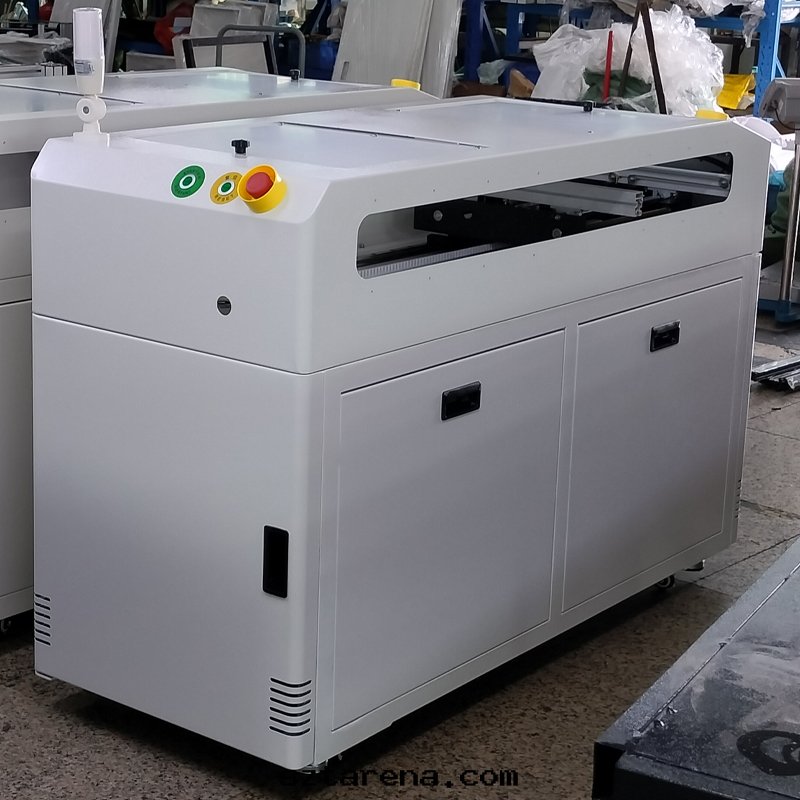

晟典插件移载機
