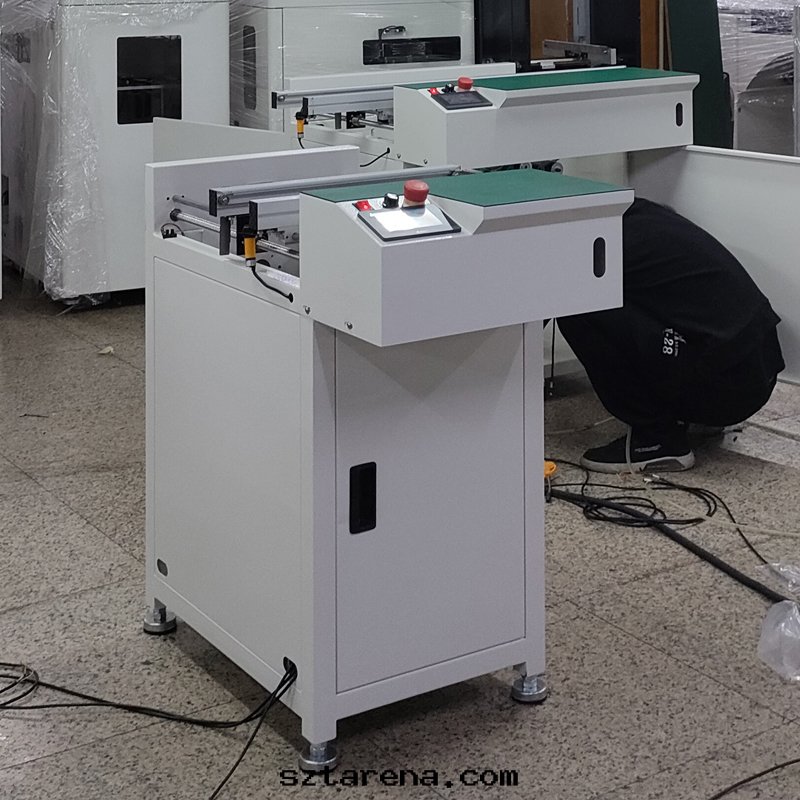

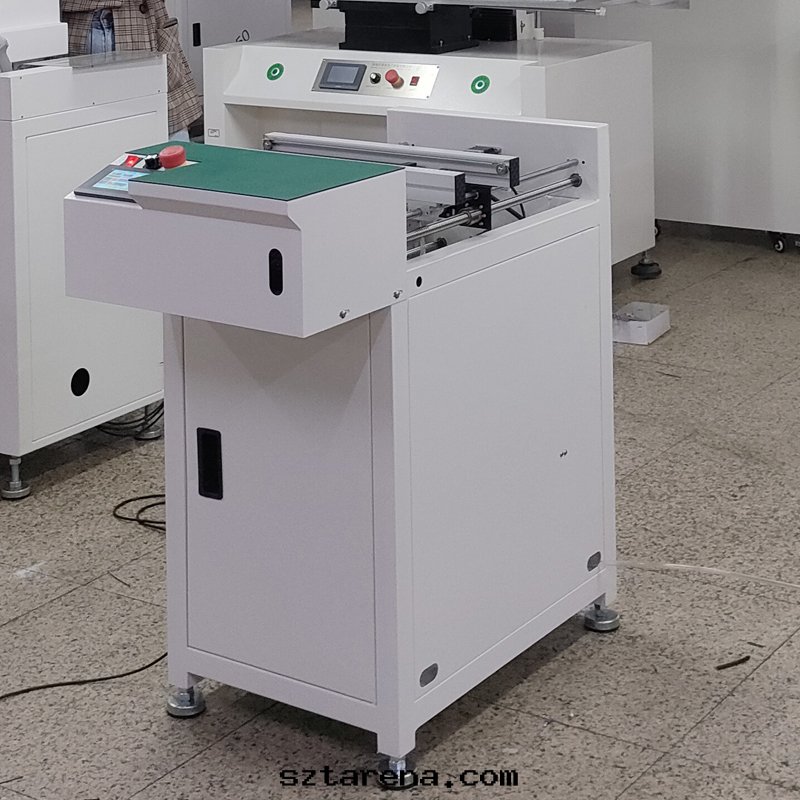

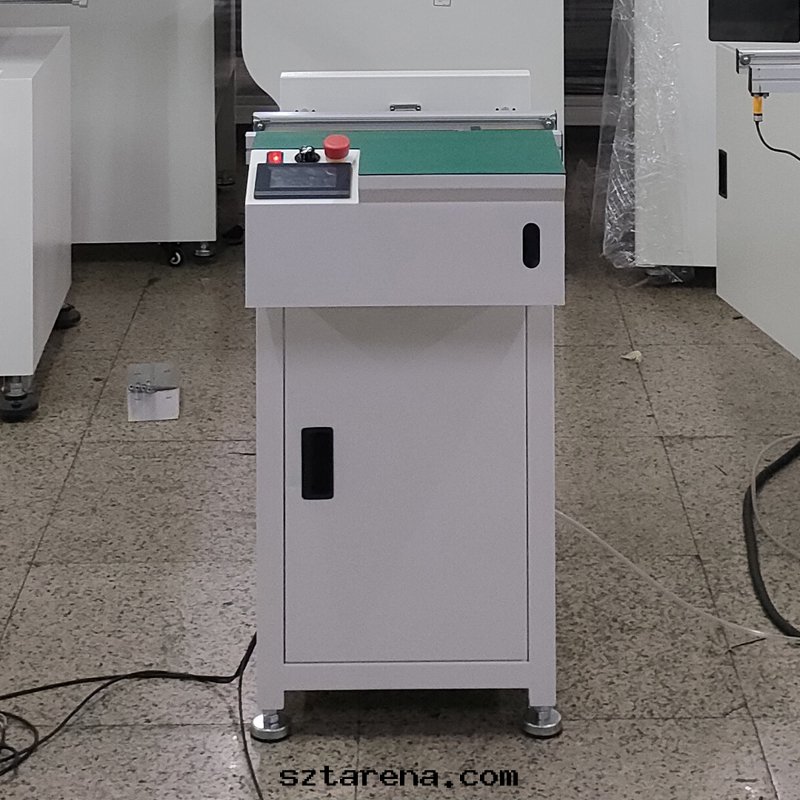

全自動轉角機

制造商	晟典SMT設備
型号

PCB轉角機是SMT/DIP産線中用于调整PCB闆傳輸方向的關鍵設備，通过角度轉換實現不同工位間的無缝銜接，确保産線连貫性‌。以下是其核心技術要點与應用场景：

一、核心功能

‌角度轉換‌

支持‌90°/180°定向旋轉‌，适配SMT軌道与回流焊、波峰焊等設備的对接需求，減少人工干預‌；

采用步进電機（如86步进電機）驅動，旋轉精度达±0.05mm，确保BGA等高精度元件闆材無偏移‌。

‌自動化控制‌

搭载‌PLC+觸摸屏‌控制系統（如信捷PLC），支持參數設定、故障自檢及I/O狀态監控‌；

集成歐姆龍光電傳感器，實时檢測PCB位置並觸發傳輸動作，響應时間≤3秒‌。

‌多尺寸兼容‌

适應PCB闆尺寸範圍‌50×50mm至610×508mm‌，軌道宽度可通过插槽快速调节‌；

傳送高度标準化为‌900±20mm‌（可定制），匹配主流貼片機及印刷機高度‌。

二、結構組成

‌傳輸軌道‌：采用開模鋁合金軌道或冷軋鋼闆焊接結構，表面噴粉防静電處理，皮带傳動速度可调（0.5-2m/min）‌；

‌驅動系統‌：中大減速電機（功率200-250W）搭配滾珠丝杆，保障傳輸穩定性与低噪音運行‌；

‌定位模块‌：磁性接近開關+高精度導向杆，重複定位精度≤±0.5mm‌。

三、應用场景

‌SMT産線‌：

在貼片機与印刷機間實現90°轉向，優化産線布局‌；

与接駁台联動，完成PCB緩存及多向分流‌。

‌DIP組裝線‌：

180°旋轉对接波峰焊設備，避免人工搬運導致的元件損傷‌。
