制造商 |
晟典電子 |
|---|---|
| 型号 | SD-825DS |
菜單産品分類Product classification
联系我们
服務热線：13510075168
公司座機：0755-29878225
疊闆送闆一體機

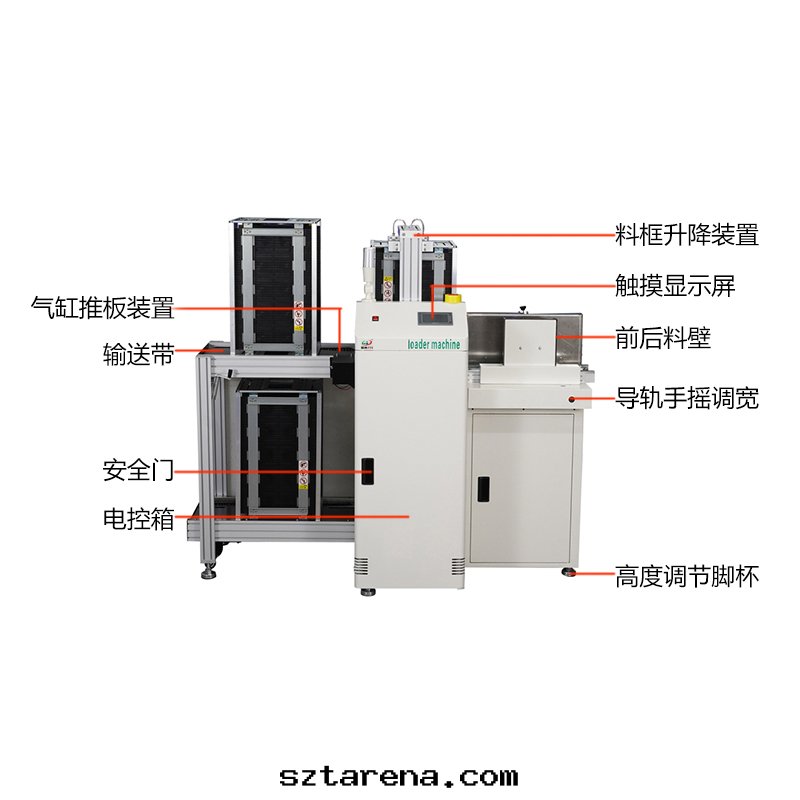

産品特點：
1、封閉式坂金与鋁合金設計結構，保證最高的安全防護等級
2、标準防静電料框上闆与疊闆两種功能模式选擇，同时滿足双面闆与光闆的送闆操作
3、采用前後推刀裝置，可根據PCB闆厚度调节推刀缝隙进行推闆
4、頂部敞開,方便疊放pcb闆
5、便于使用的觸摸屏功能控制界面
7、穩固平衡的宽度调节裝置(手搖控制丝杆调节)
8、微電腦西門子PLC控制系統，工作穩定可靠。
9、觸摸屏顯示操作，具有故障自動診斷功能，人機对話方便。
10、多項声光与觸摸屏內提示報警功能
11、送闆可根據PCB厚度設定料架升降步距。
12、三點定位式上下气動夾緊，确保料箱位置準确。
13、推闆保護系統确保PCB闆不会推坏，降低制程損耗
14、人性化設計确保PCB闆不被推破，提高産出能力
15、較小的機器占地面積
16、兼容的 SMEMA 接口

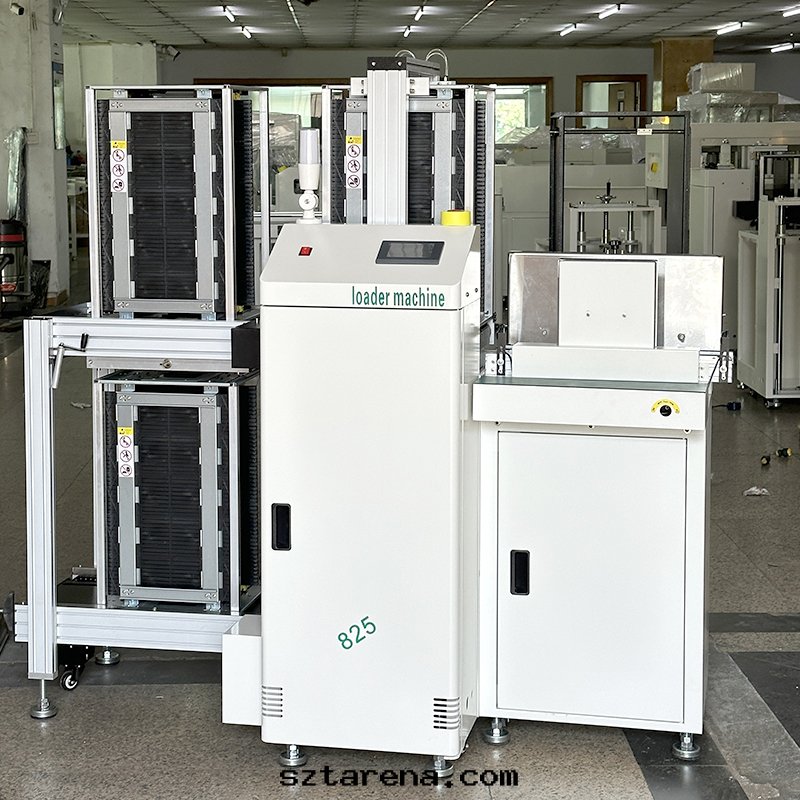

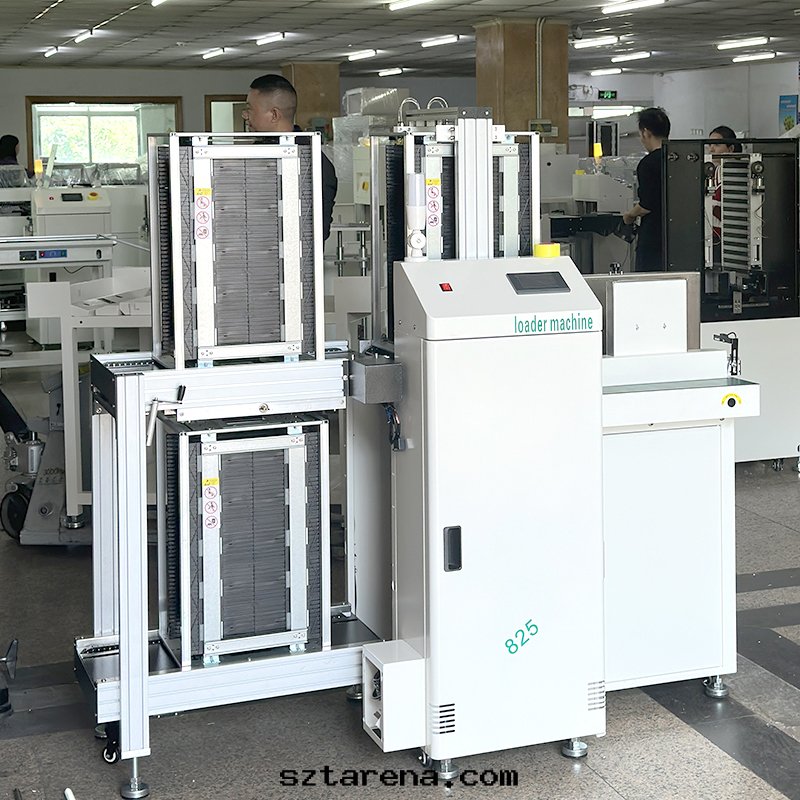

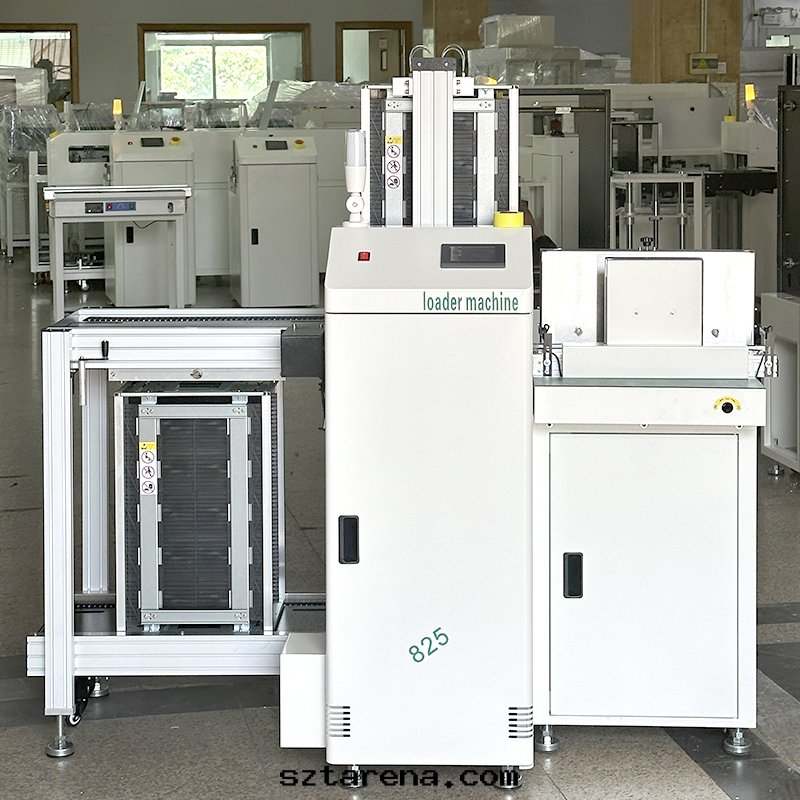

smt設備晟典疊送一體機
smt設備晟典疊送一體機
smt設備晟典疊送一體機
smt設備晟典疊送一體機
smt設備晟典疊送一體機
smt設備晟典疊送一體機

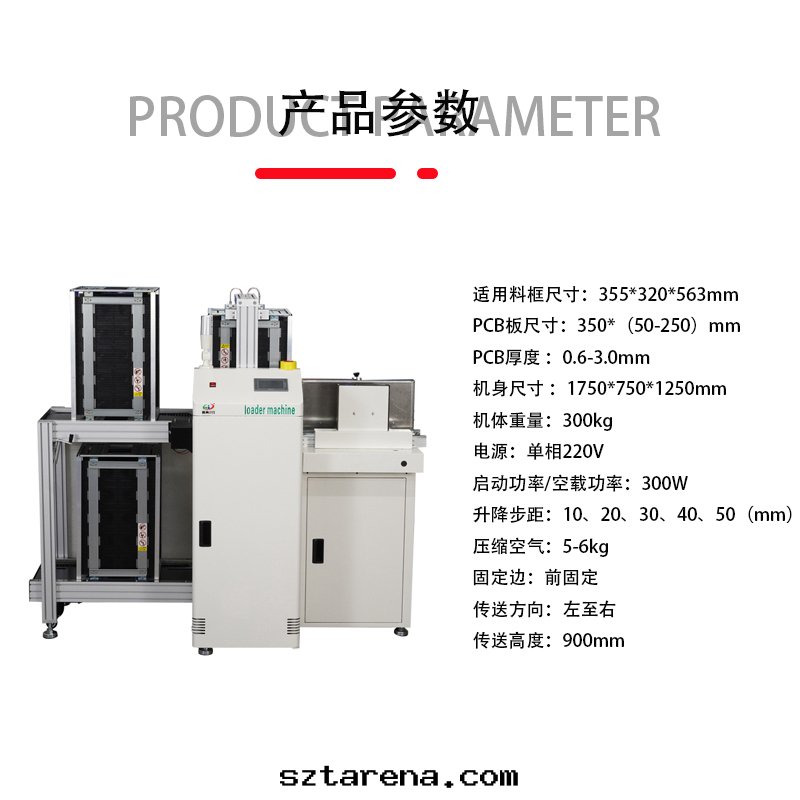

技術參數：
|
描述 |
此設備用于生産線上光闆与双面電路闆的上闆操作 |
|
電路闆最大容量 |
200片(1毫米厚電路闆) |
|
循环时間 |
約 8 秒 |
|
電源 |
220-230V交流(用戶指定),單相 |
|
電負荷 |
最大180伏安 |
|
气 壓 |
4-6 bar |
|
气流量 |
最多30升/分鐘 |
|
傳送高度 |
900±20mm (或用戶指定) |
|
傳送方向 |
左→右 或 右→左 (选配) |
|
序号 |
适用範圍 |
|
|
1 |
适用料框尺寸 |
355*320*563mm |
|
2 |
PCB闆尺寸(MM) |
350*（50-250） |
|
3 |
PCB厚度 |
0.6-3.0mm |
|
機 體 |
||
|
1 |

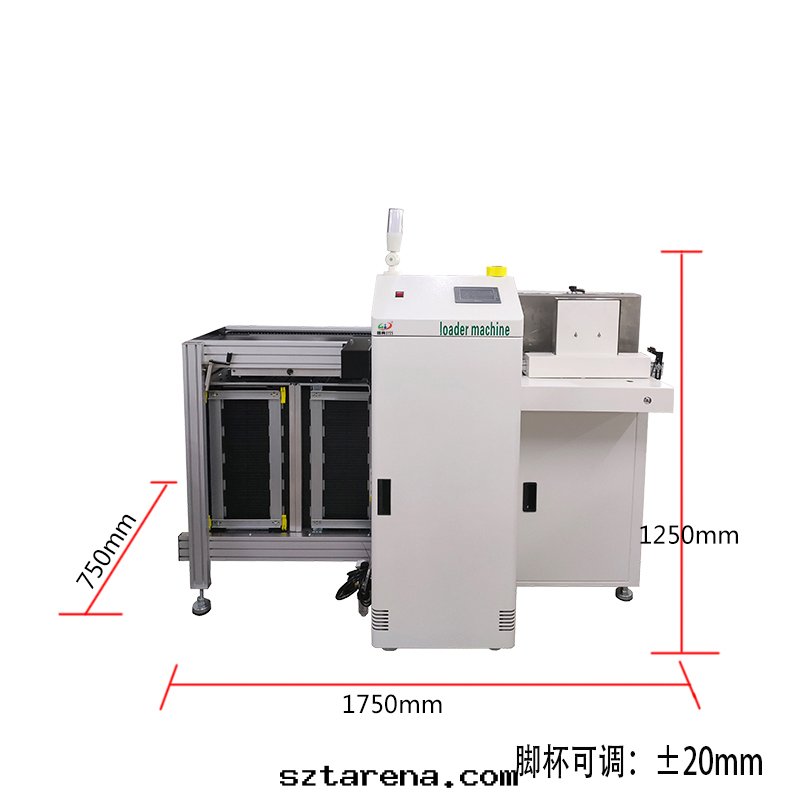

機身尺寸 L*W*H（MM） |
1750*750*1250 |
|
2 |
機體重量 |
300KG |
疊送一體機操作方法：
a)打開機器左方的紅色圆形電源開關，設備啟動。
b)啟動完畢後，點擊顯示屏上的“自動界面”，进入自動生産界面。
c)将導軌调整至适合生産産品宽度。
d)點擊“啟動”按鈕，进入正常生産。
e)生産过程中，若需暫停生産，可以點擊“暫停”以停止生産。
f)需要恢複生産时，再次點擊“啟動”即可恢複生産。
關機
a)生産結束时，點擊的“停止”以結束生産。
b)關閉右側的紅色開關以關閉跌闆機
c)最後斷開機器總電源。
常見問題与處理方法
a)生産过程中，遇到不能正常跌闆时，先按下暫定按鍵，将卡在機器中的闆子取出，然後檢查軌道是否适合所生産闆的宽度以及左右刀是否能正常伸縮。若軌道宽度不合适，调整軌道宽度;若左右刀不能长草伸縮，分析原因，作适当處理。做好调整後,按“複位”“啟動”即可恢複生産。
b)在生産过程中，發生一些無法解訣的緊急情况时，拍下機器左側的紅色急停按鍵。解除緊急情况後,複位急停按鍵，然後按“複位”“啟動”即可恢複生
