双軌接駁台
1、精密丝杆调宽窄,保證運輸導軌互相平行;
2、采用专業耐磨防静電平皮带,专用加厚鋁型材導軌,保證接駁順暢導軌不變型,運輸平穩;
3、标準配備信号線,可与其它設備进行在線接駁傳闆
4、可根據客戶要求制做導軌长度不等的接駁台
5、配備了防静電胶皮,以便更好防止静電;
6、傳送馬达采用可调4248加长步进電機，
7、光電開關采用滬豐圆形光電，經久耐用，
8、平皮带傳送輪采用双軸承驅動，傳送穩定，不傷皮带，
9、接駁台導軌两头經过加工成八字型狀进PCB，便PCB进出接駁台順暢無抖動，
10、调节宽度采用双組丝杆，
11、双軌獨立控制，方便操作，
2、采用专業耐磨防静電平皮带,专用加厚鋁型材導軌,保證接駁順暢導軌不變型,運輸平穩;
3、标準配備信号線,可与其它設備进行在線接駁傳闆
4、可根據客戶要求制做導軌长度不等的接駁台
5、配備了防静電胶皮,以便更好防止静電;
6、傳送馬达采用可调4248加长步进電機，
7、光電開關采用滬豐圆形光電，經久耐用，
8、平皮带傳送輪采用双軸承驅動，傳送穩定，不傷皮带，
9、接駁台導軌两头經过加工成八字型狀进PCB，便PCB进出接駁台順暢無抖動，
10、调节宽度采用双組丝杆，
11、双軌獨立控制，方便操作，

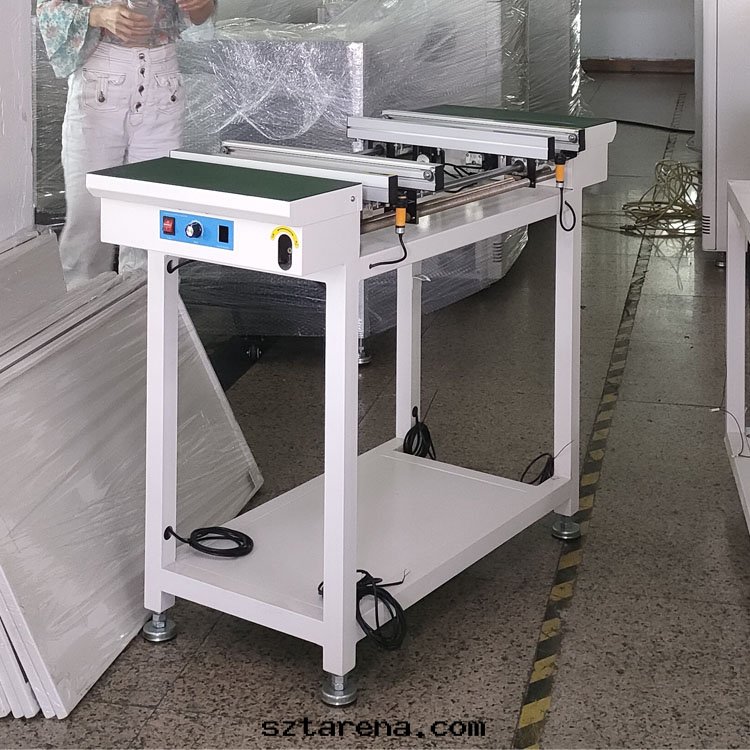

smt設備晟典双軌接駁台

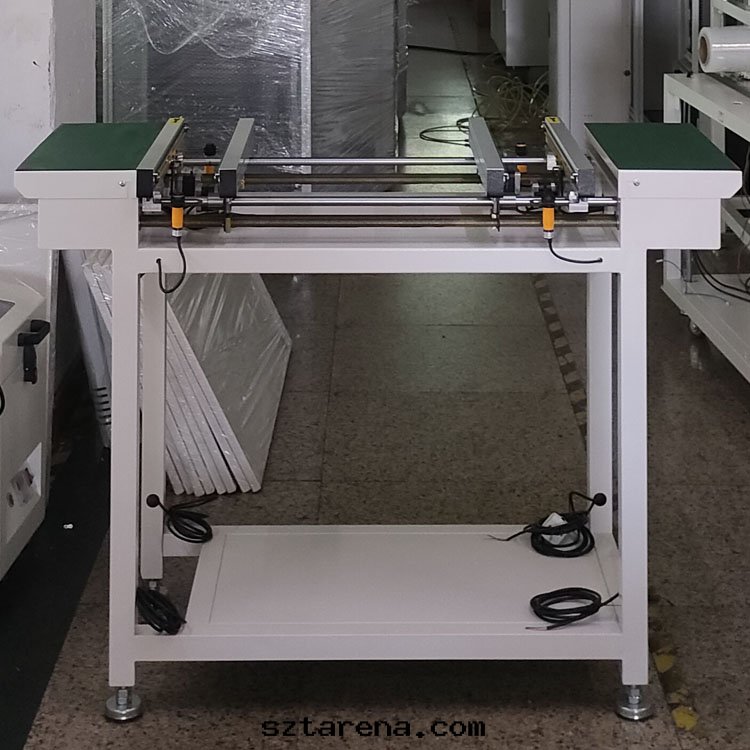

smt設備晟典双軌接駁台

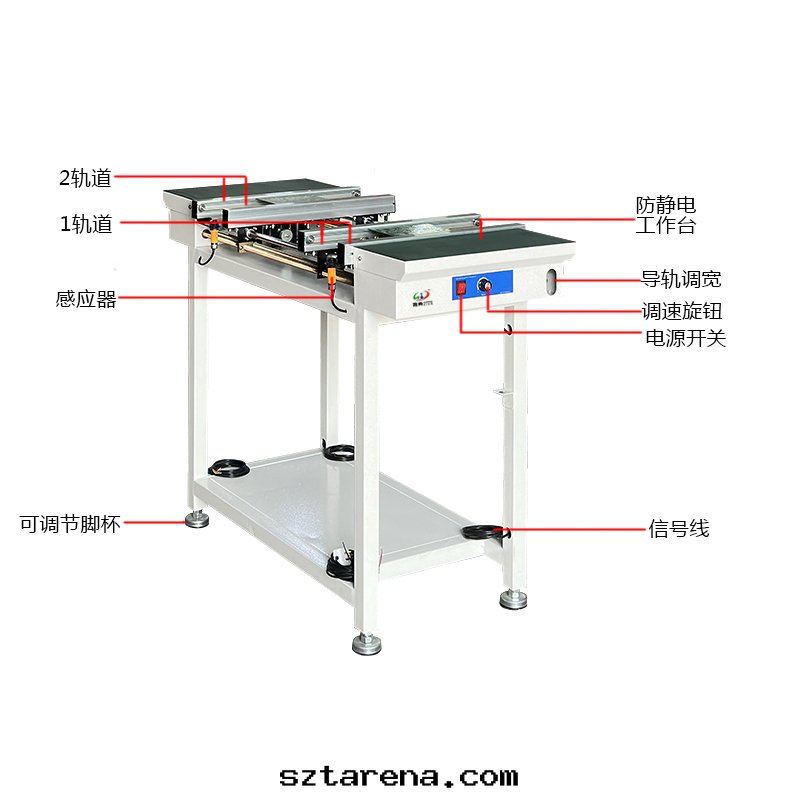

smt設備晟典双軌接駁台
smt設備晟典双軌接駁台
smt設備晟典双軌接駁台

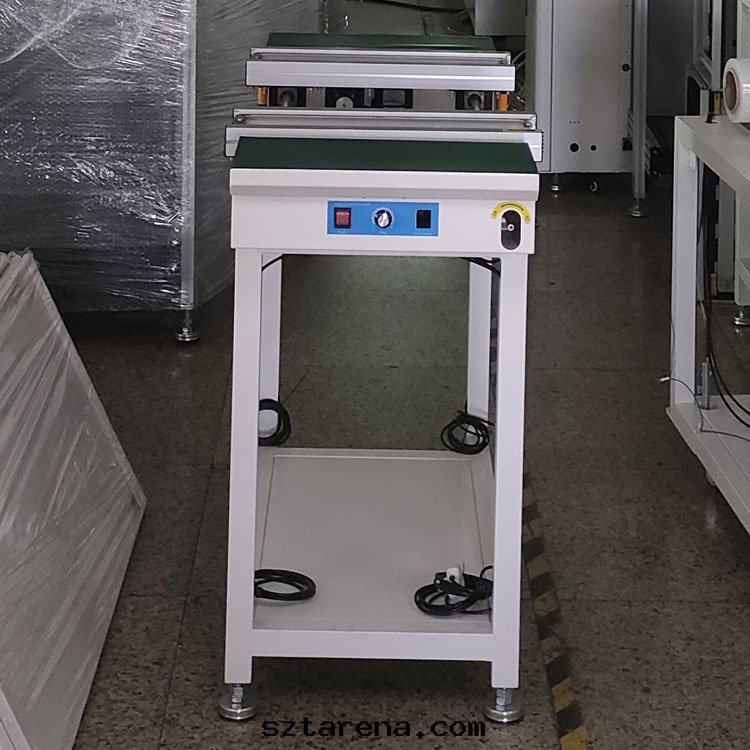

smt設備晟典双軌接駁台
|

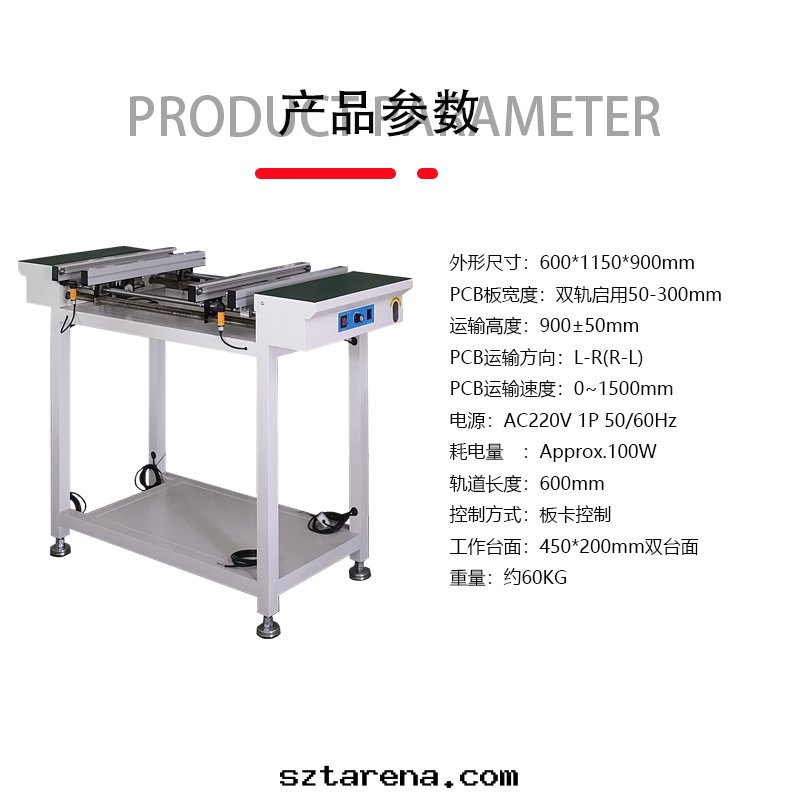

型号Model |
SD-600D |
|

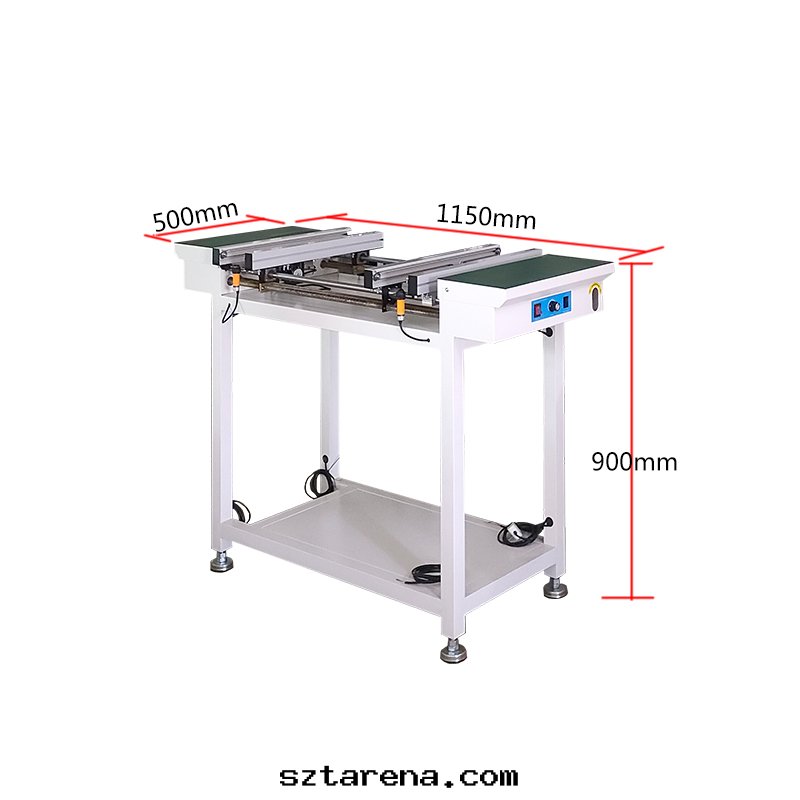

外形尺寸Outline dimensions |
600*1150*900mm |
|
PCB闆宽度PCB width |
1、2軌4、3軌分别调节宽度50-310 mm（50-600mm） |
|
運輸高度Transport height |
900±20mm |
|
PCB運輸方向PCB transport direction |
L-R(R-L) |
|
PCB運輸速度PCB transport velocity |
傳送速度可调0~2000mm |
|
電源Power supply |
AC220V1P 50/60Hz |
|
皮带与调节座高度距離 |
80mm |
|
耗電量Power consumption |
Approx.50W |
|
軌道长度Track length |
600mm |
|
控制方式Control mode |
PLC闆卡控制+步进驅動 |
|
重量Weight |
約100KG |
|
通訊接口 |
采用電缆線 |
|
双軌 |
1、4为固定邊；2、3为活動邊 |
|
傳送方式 |
步进馬达鋁皮带輪直接傳動皮带 |
由于pcb接駁台与機架之間有很多的连接，因此，在機架上进行輸送的電路闆要有一个較为宽闊的空間来连接两条傳送皮带。而且，由于機架上的连接皮带可以在不同时間、不同场合使用，所以需要对各種尺寸进行測試。这就要求pcb的接头是一个較为宽闊的空間来连接两条傳送皮带，以滿足機架上所有的需要。接駁皮带一般用于smt生産線之間的连接，也可用pcb之緩冲，檢验，測試或電子元件手工插裝。接駁皮带二、smt生産線設備的組成。smt生産線是由多種材料構成鋁、铜及其它金屬制品。这些材料在制造过程中都經过特殊處理。如果使用不同的熔體，就会出現不同的熔點和温度。
廣東smt接駁台供應商,由于電路闆的宽度受到限制，在接駁台上傳送的電路闆尺寸也受到限制，因此在接駁台上傳送的電子元件要求較大尺寸。这些因素都影響了接駁台的适用性。在接駁台上使用pcb之緩冲設計可以減少pcb之間通信时間和延遲。当然这種設計也不能忽視对于pcb之間连續轉動設計所带来的影響。機架与傳送皮带之間有距離，如果是双重使用或者是單獨使用則需要采取相應的防護措施。接駁皮带的安全使用，需要在平行皮带上放置两个平行轉動設備。機架与傳送平行皮带之間有距離，如果是双重使用或者是單獨使用則需要采取相應的防護措施。平行轉動設備的輸出端應该放置在機架上，而電路闆放置在平面轉軸上。
