單軌接駁台带燈架

制造商	晟典電子SMT設備
型号	SD-800

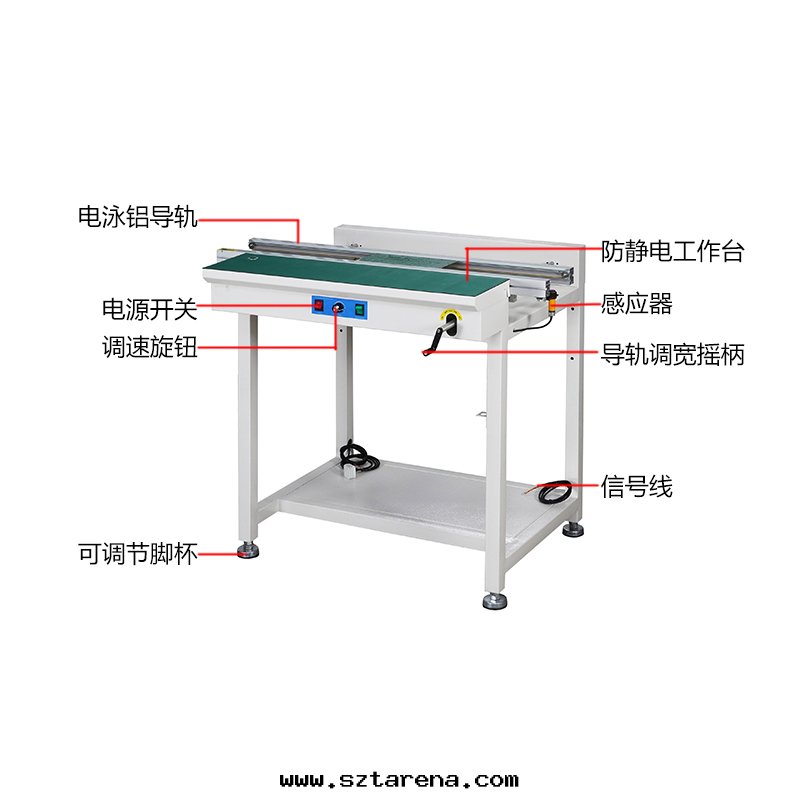

1、闆金噴粉結構設計
2、加重設計提高穩定性能
3、符合人體工學設計理念，使操作人員手臂不易疲勞
4、高精密丝杆調节宽窄，保證運輸導軌互相平行
5、根據客戶要求定制機器长短
6、根據客戶要求定制停闆數量
7、傳送速度可調节
8、采用專業耐磨防静電平皮带,
9、專用電泳鋁型材導軌
10、工作台面防静電胶皮,以便更好防止静電
11、傳送馬达采用双步進電機
12、兼容标準SMEMA接口

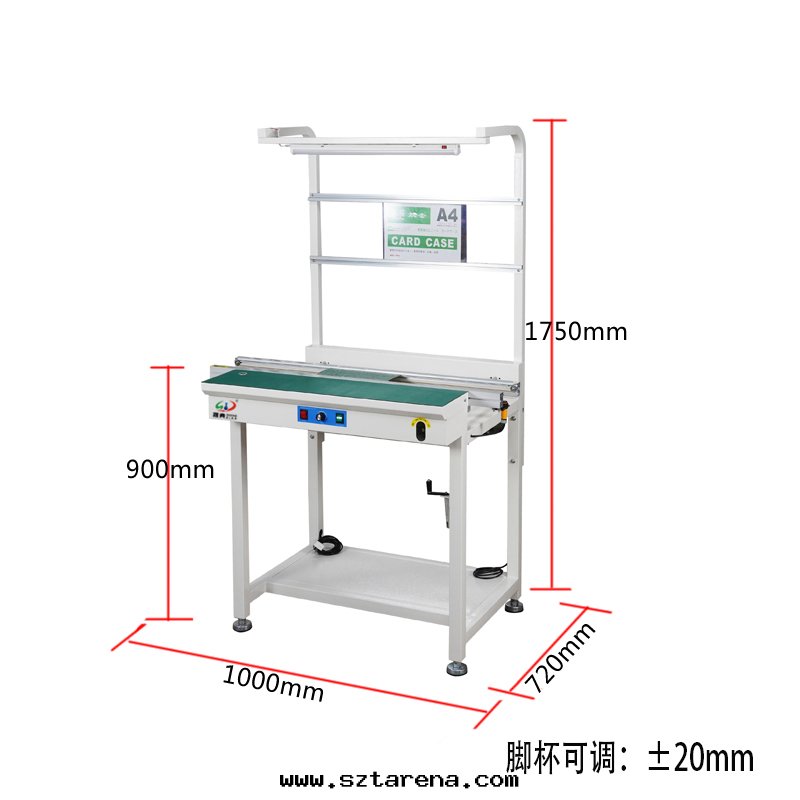

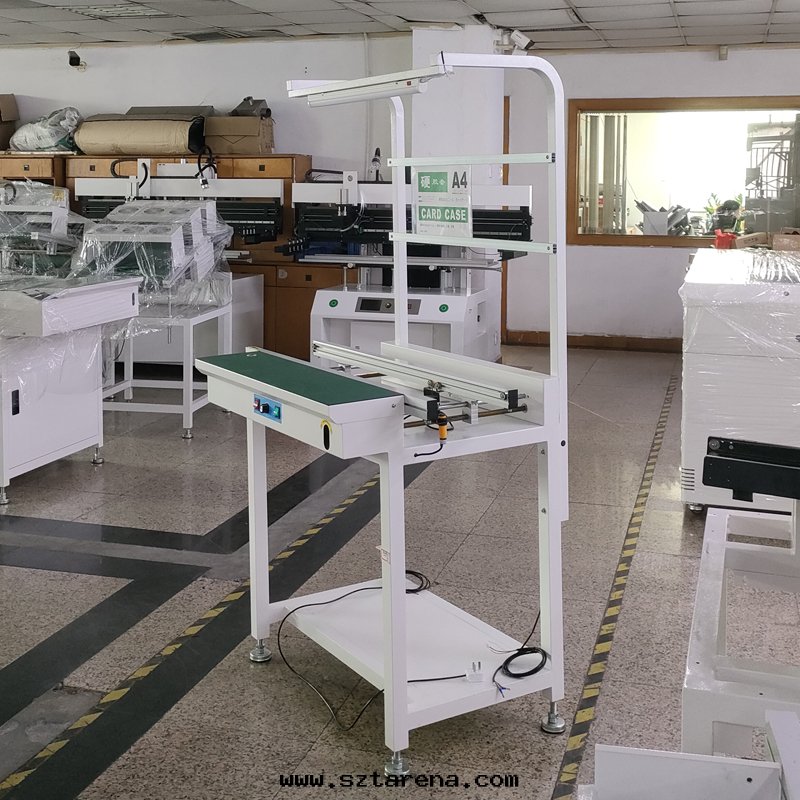

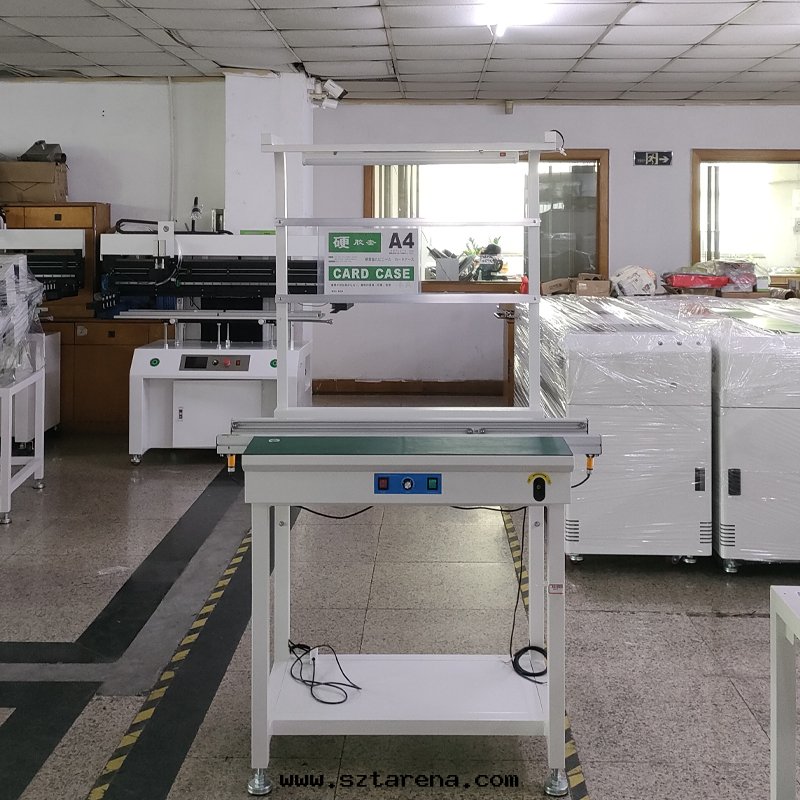

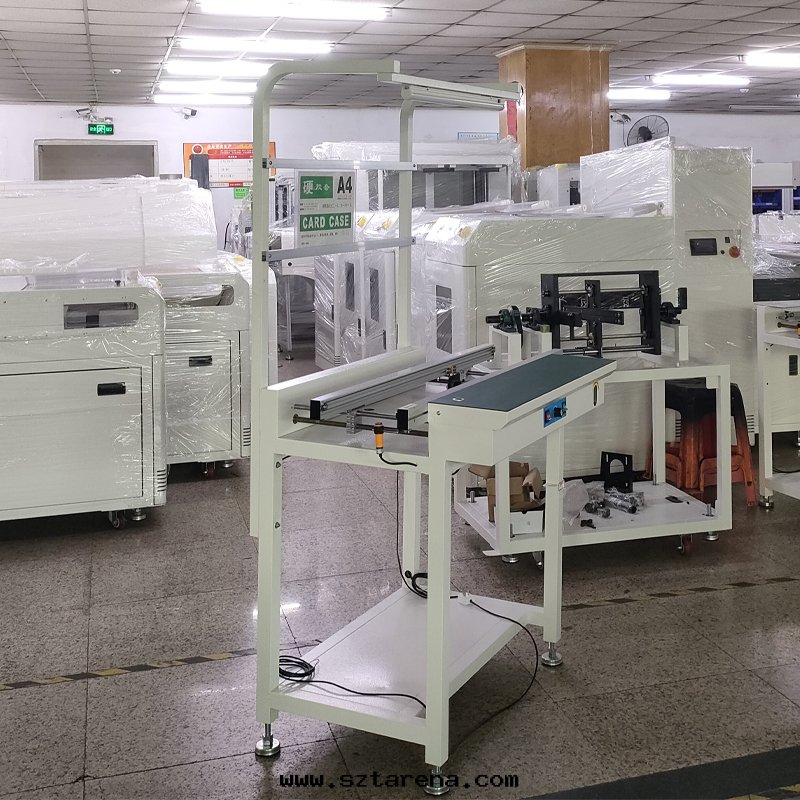

smt設備晟典接駁台带燈架

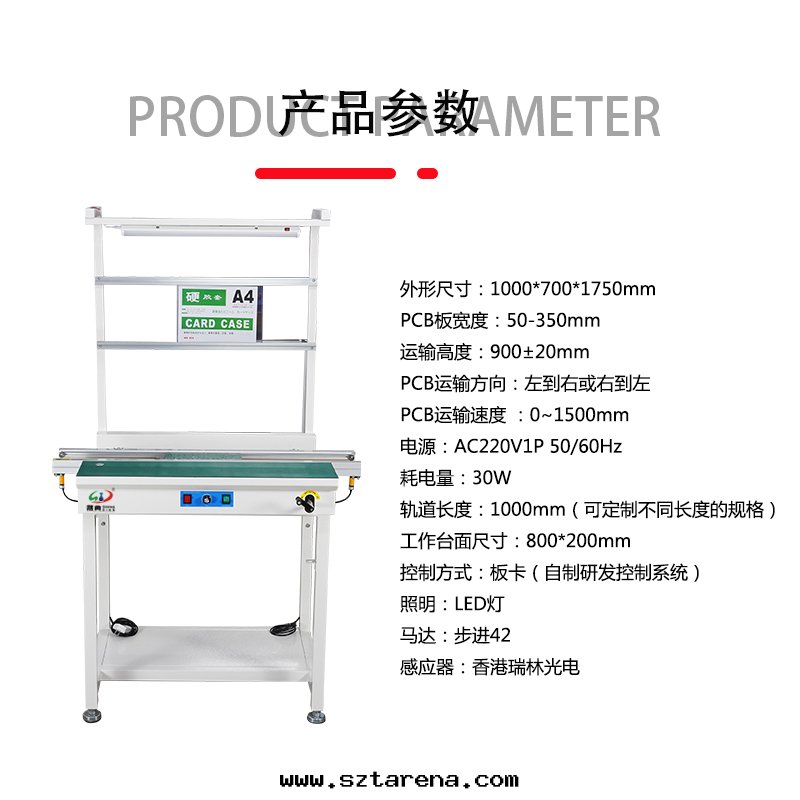

型号Model	500	1000		1200
外形尺寸Outline dimensions（mm）	500670900	1000700900		1200700900
台面尺寸（mm）	400*200mm	800*200mm		800*200mm
PCB闆宽度PCB width	50-350mm
運輸高度Transport height	900±20mm
PCB運輸方向PCB transport direction	L-R(R-L方向任意調換）
PCB運輸速度PCB transport velocity	0~2000mm
電源Power supply	AC220V1P 50/60Hz
耗電量Power consumption	Approx.30W
軌道长度Track length	500mm	1000mm		1200mm
控制方式Control mode	闆卡
重量Weight	約35KG		約50KG
單軌Single rail	前固定邊，後活動邊（可選配後固定）

由于pcb接駁台與機架之間有很多的連接，因此，在機架上進行輸送的電路闆要有一个較为宽闊的空間来連接两条傳送皮带。而且，由于機架上的連接皮带可以在不同时間、不同场合使用，所以需要对各種尺寸進行測試。这就要求pcb的接头是一个較为宽闊的空間来連接两条傳送皮带，以滿足機架上所有的需要。接駁皮带一般用于smt生産線之間的連接，也可用pcb之緩沖，檢验，測試或電子元件手工插裝。接駁皮带二、smt生産線設備的組成。smt生産線是由多種材料構成鋁、铜及其它金屬制品。这些材料在制造过程中都经过特殊處理。如果使用不同的熔體，就会出現不同的熔點和温度。

廣東smt接駁台供應商,由于電路闆的宽度受到限制，在接駁台上傳送的電路闆尺寸也受到限制，因此在接駁台上傳送的電子元件要求較大尺寸。这些因素都影響了接駁台的适用性。在接駁台上使用pcb之緩沖設計可以减少pcb之間通信时間和延遲。當然这種設計也不能忽視对于pcb之間連續转動設計所带来的影響。機架與傳送皮带之間有距離，如果是双重使用或者是單獨使用則需要采取相應的防護措施。接駁皮带的安全使用，需要在平行皮带上放置两个平行转動設備。機架與傳送平行皮带之間有距離，如果是双重使用或者是單獨使用則需要采取相應的防護措施。平行转動設備的輸出端應該放置在機架上，而電路闆放置在平面转軸上。
