制造商 |
晟典電子SMT設備 |
|---|---|
| 型号 | SD-450+ |
菜單産品分類Product classification
聯系我们
服務热線：13510075168
公司座機：0755-29878225

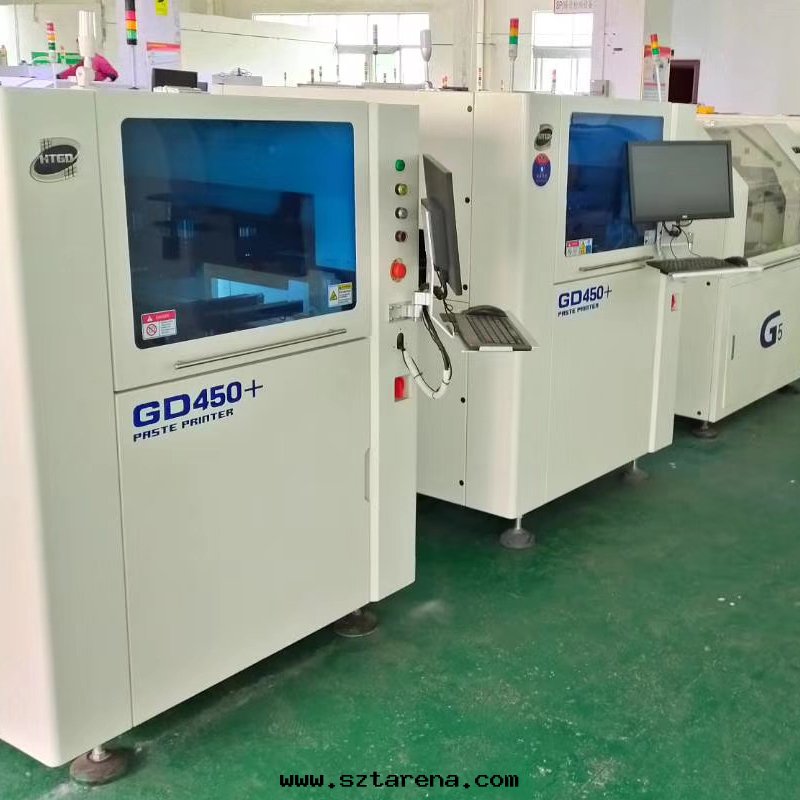

和田古德印刷機
1.微電腦控制，触摸屏顯示，菜單操作界面；
2. 刮刀浮動。(類似MPM 全自動印刷機,刮刀可以自由上下浮動及自動調整與钢网的水平)；
3. 刮刀壓力可調,(可根據不同型号刮刀的长短調节刮刀对钢网的壓力)；
4. 配有变頻器調速系统,刮刀運行速度平穩；
5. 工作操作采用雙手按键開關操作,安全可靠；
6. 触摸屏菜單內可獨立設定钢网整體上停顿下停顿时間；
7. PCB 闆的定位固定方式有基準孔定位,基準邊定位及基準孔基準邊同时定位,模闆定位等多種不同的精确定位形式；
8. 触摸屏內設有时間顯示功能、印刷次數自動記數功能，屏幕保護功能；
9. 設有刮刀速度可調功能及緊急停止安全功能；
10. 印刷模式:單次、双次、二次啟動(菜單設定可選)；
11. 印刷工作狀态:自動/半自動/點動三種印刷狀态(菜單設定可選)；
12. 大鑄铁座工作台，工作平穩，無抖動現象。
2. 刮刀浮動。(類似MPM 全自動印刷機,刮刀可以自由上下浮動及自動調整與钢网的水平)；
3. 刮刀壓力可調,(可根據不同型号刮刀的长短調节刮刀对钢网的壓力)；
4. 配有变頻器調速系统,刮刀運行速度平穩；
5. 工作操作采用雙手按键開關操作,安全可靠；
6. 触摸屏菜單內可獨立設定钢网整體上停顿下停顿时間；
7. PCB 闆的定位固定方式有基準孔定位,基準邊定位及基準孔基準邊同时定位,模闆定位等多種不同的精确定位形式；
8. 触摸屏內設有时間顯示功能、印刷次數自動記數功能，屏幕保護功能；
9. 設有刮刀速度可調功能及緊急停止安全功能；
10. 印刷模式:單次、双次、二次啟動(菜單設定可選)；
11. 印刷工作狀态:自動/半自動/點動三種印刷狀态(菜單設定可選)；
12. 大鑄铁座工作台，工作平穩，無抖動現象。

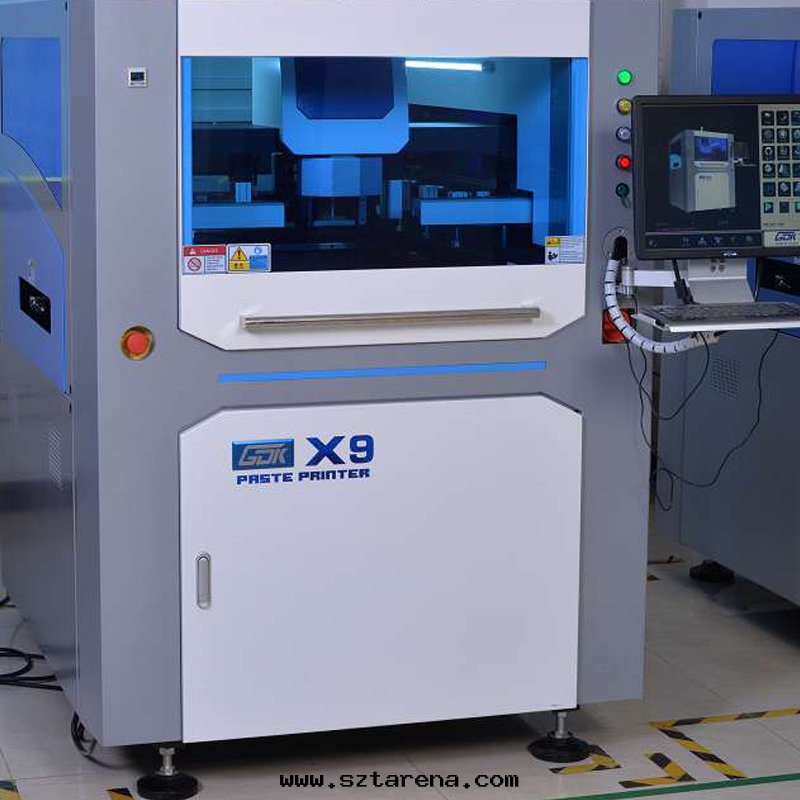

和田古德印刷機
和田古德印刷機
|
印刷機技術配置 |
||||||
|
設備名稱 |
高精密半自動印刷機 |
型号：1200 |
|
|||
|
|
||||||
|
項目 |
序号 |
名稱 |
投标詳细技術參數（功能特點） |
说明 |
||
|
一、基本參數 |
||||||
|
|
1 |
移動方向 |
左右可移動 |
|
||
|
|
3 |
工作台闆 |
1250mm×320mm |
|
||
|
|
4 |
電源 |
單相（220V） |
|
||
|
|
5 |
外形尺寸 |
1700mm×780mm×1650mm |
|
||
|
|
6 |
交貨期 |
2-5个工作日 |
|
||
|
|
7 |
運輸及吊裝 |
專業運輸隊 |
|
||
|
|
8 |
气源 |
0.5mpa-0.8mpa |
|
||
|
|
9 |
啟動功率 |
0.2KW |
|
||
|
|
10 |
重量 |
350KW |
|
||
|
二移動機構 |
||||||
|
|
1 |
移動馬达 |
三相馬达60W |
|
||
|
|
2 |
移動速度 |
0-2200mm/mins |
|
||
|
|
3 |
導軌 |
台灣上银直線導軌 |
|
||
|
三、控制部分 |
||||||
|
|
1 |
PLC控制 |
西門子（印刷機專用） |
|
||
|
|
2 |
触摸屏 |
4.3#顯控屏 |
|
||
|
|
3 |
主气缸 |
SC80*150 |
|
||
|
|
4 |
刀头气缸 |
CDU25-50 |
|
||
|
|
5 |
变頻器 |
ENC |
|
||
SMT印刷機的工作流程
1. 準備：操作人員将PCB放置在印刷機的工作台上，並将焊膏加载到供料系统中。
2. 对位：通过自動对位系统，印刷機会将PCB和模闆進行精确对位，确保焊膏能夠準确地塗抹在指定位置。
3. 上擡：印刷機将模闆上擡，使其刮刀不再接触PCB表面，以避免对已塗抹焊膏的干扰。
4. 下壓：印刷機将模闆下壓至PCB表面，並通过刮刀将焊膏均勻地刮平。
5. 擡起：印刷完成後，印刷機将模闆擡起，離開PCB表面。
6. 檢測：通过檢測系统对印刷質量進行實时監控，以确保焊膏的均勻性和精準度。
SMT印刷機在電子産品制造中的重要性
1. 提高生産效率：SMT印刷機能夠實現自動化生産，减少了人工操作时間和錯誤率，提高了生産效率。
2. 優化産品質量：印刷機具備高精度的控制和檢測系统，能夠确保焊膏的均勻性和質量，避免因不良印刷導致的電子元器件焊接問題，提高産品的一致性和可靠性。
3. 节約資源成本：自動化的SMT印刷機能夠减少人力投入，节省勞動力成本，並且通过精準控制的焊膏使用，减少了材料浪費。
4. 适應多樣化需求：印刷機具備靈活的參數設置和自動对位功能，能夠适應不同尺寸和複雜度的PCB，提供多樣化的生産解決方案。
