三星481,471
SM481貼片機是在高速貼片機SM471的平台基礎上針对VISION系统進行強化的同級設備中速度最快的設備，
SM481配有1个懸臂10个軸杆，新型飛行相機及适用了最優化的吸料/貼裝動作，
從而實現了同級産品中世界最快速度39,000CPH。
可对應最小0402元器件到最大□42mm IC，並且通过适用電動供料器，
提高了實际生産性及貼裝品質。其可與SM气動供料器共用，因此将客戶使用便利性极大化。
SM481配有1个懸臂10个軸杆，新型飛行相機及适用了最優化的吸料/貼裝動作，
從而實現了同級産品中世界最快速度39,000CPH。
可对應最小0402元器件到最大□42mm IC，並且通过适用電動供料器，
提高了實际生産性及貼裝品質。其可與SM气動供料器共用，因此将客戶使用便利性极大化。

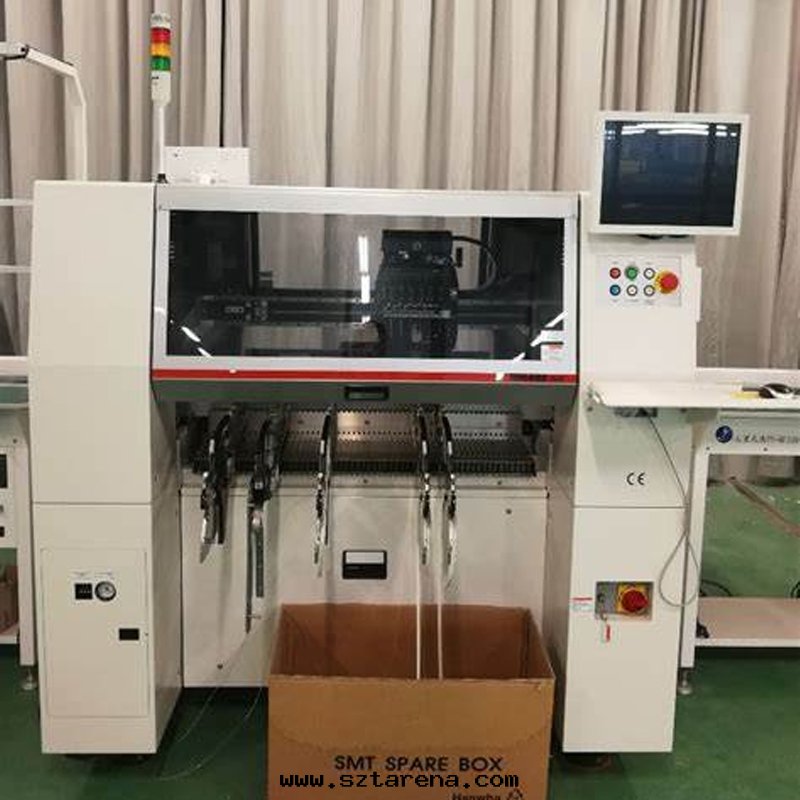

三星貼片機

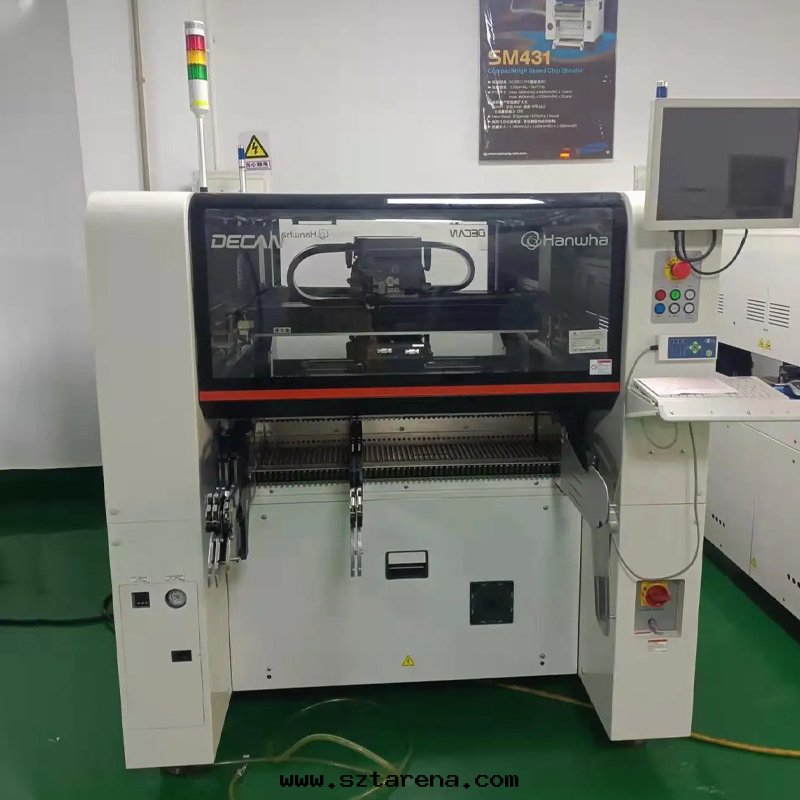

三星貼片機
三星貼片機
速度：39,000 CPH(Optimum)
1 Gantry x 10 Spindles/Head
对應元器件 : 0402 --- □42mm(H
15mm)
对應PCB : 460(L) x
400(W)(Standard)
Max. 740(L) x 460(W)(Option)
对中方式飛行視覺+固定視覺(選配）
軸的數量10軸*1台架
貼裝速度0603 39000（最佳条件）
貼裝精度chip±50um@3ó/chip
QFP±30um@3ó/chip
元件範圍飛行視覺0402-□16mmIC
BGA CSP 球距0.4
标準固定視覺（FOV35）
—□16mmIC （pitch 0.3mm)
—□32mm IC BGA CSP球距0.5
标準固定視覺（FOV45）
—□32mmIC （Pitch 0.4mm）
对中方式 飛行視覺+固定視覺(選配）
軸的數量 10軸*1台架
貼裝速度 0603 39000（最佳条件）
貼裝精度 chip ±50um@3ó/chip
QFP ±30um@3ó/chip
元件範圍 飛行視覺 0402-□16mmIC BGA
CSP 球距0.4
标準固定視覺（FOV35）
—□16mmIC （pitch 0.3mm)
—□32mm IC BGA CSP球距0.5
标準固定視覺（FOV45）
—□32mmIC （Pitch 0.4mm）
—□42mm BGA CSP球距1.0
最大高度 10mm(選項:15mm)
供料器數量 120
能耗 耗電量
AC200/208/220/240/380(50/60HZ)
最大5KV 耗气量 0.5-0.7M**
(5.1—7.1kgf/c㎡
260Ne/min 重量（kg) 1655
機器尺寸(M） 1.65 X 1.68 X 1.53
在操作PCB貼片機时，首先需要準備好所需的元件和印刷電路闆。将印刷電路闆放在機器的工作台上，並調整好位置，确保其精準度。然後，按照設定的工藝參數，選擇合适的貼片头。貼片头的選擇應根據元件的尺寸和形狀来确定，以确保精确貼裝。接下来，将元件放置在貼片头上，通常需要借助真空吸盤将元件固定在貼片头上。
當一切準備就緒後，可以開始運行機器。在國産貼片機上，通过輸入相應的程序指令，機器可以自動進行元件的貼裝工作。而在手動貼片機上，則需要操作員手動控制機械手臂将元件貼在印刷電路闆上。
無論是手動還是自動款式，使用过程中都需要注意一些细节。首先，要确保元件與電路闆相匹配，尺寸符合要求。其次，要控制好貼片头與印刷電路闆的接触力度，避免对電路闆造成过大壓力。此外，還要注意貼片头的温度，避免过热对元件産生損壞。
