國産八头貼片機
此款貼片機滿足批量生産穩定可靠、高性價比多功能貼片機。它不僅可以穩定精準貼裝常見0201、0402、0603、0805、1206、1210、LED3528器件、LED5050封裝器件、二級管、三极管SOT等；還主要增加了以下三種功能：
（一）此款設備最大的亮點是增加專業貼裝芯片的500万像素高清進口工業級校準相機及其配套的500万像素高清無畸变工業視覺鏡头；经过技術突破改進可有效貼裝40*40mm以內0.3mm腳間距（0.5mm中心距）以上的芯片，成功率高于98%徹底解決密腳芯片及BGA芯片貼裝难的問題，
（二）增加了八部工業級快速識别相機，可以八头同时識别大浮提升貼裝效率，在原来的基礎上貼裝效率幾乎翻了一倍。
（三） 增加自動掃描mark點及三段式自動進闆功能，進一步提高PCB闆更換时的貼裝精準度提升生産效率，使操作更加方便簡捷；而且可以與其他設備配套接駁生成SMT流水線。
（四） 八头機升級後的核心部分主要體現在软件算法處理上面，本版本在編程环节做了深层次的數據優化，主要體現在編程过程中操作人員參與越来越少，大部分繁琐的工作都交給計算機来完成，操作人員要做的就是按照软件給出的建議上料安裝飛达就可以了。
此款産品已完成終极測試正式批量投入市场，配置高端性能穩定，操作簡單易懂，是一款具有高性價比貨真價實的全自動貼裝機。

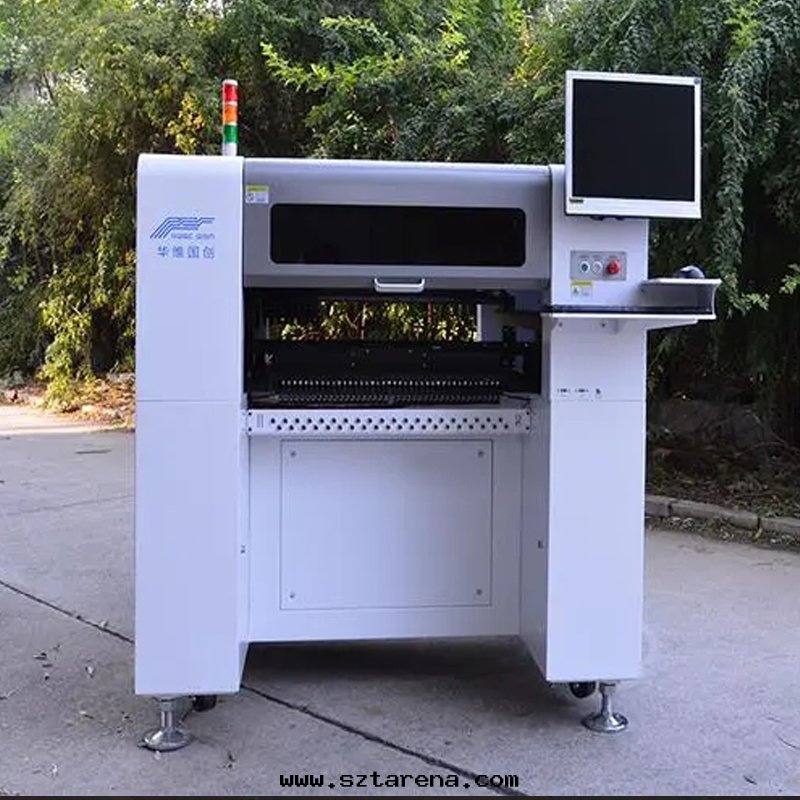

國産貼片機

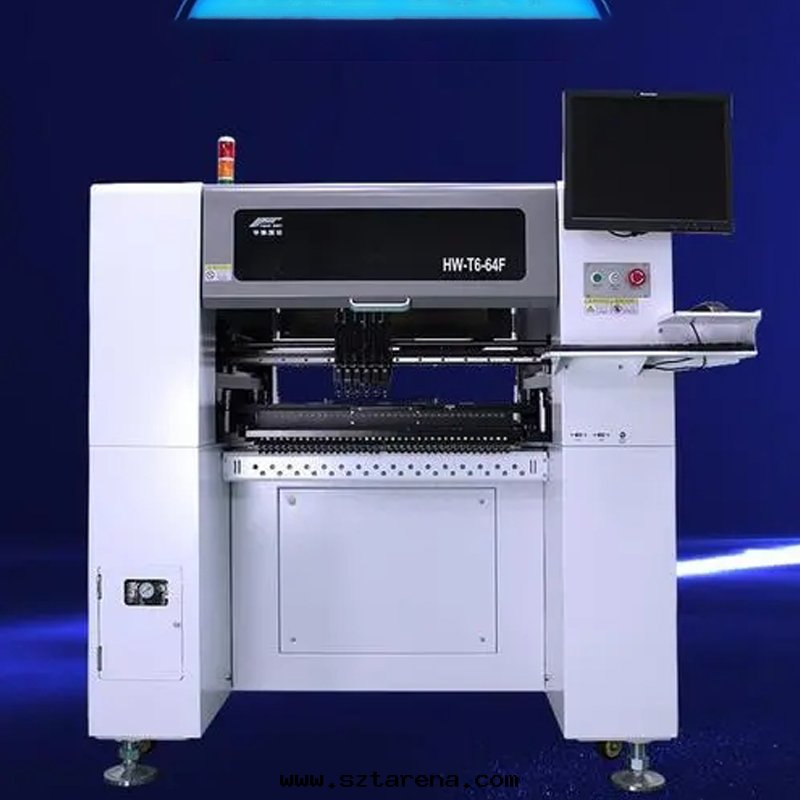

國産貼片機

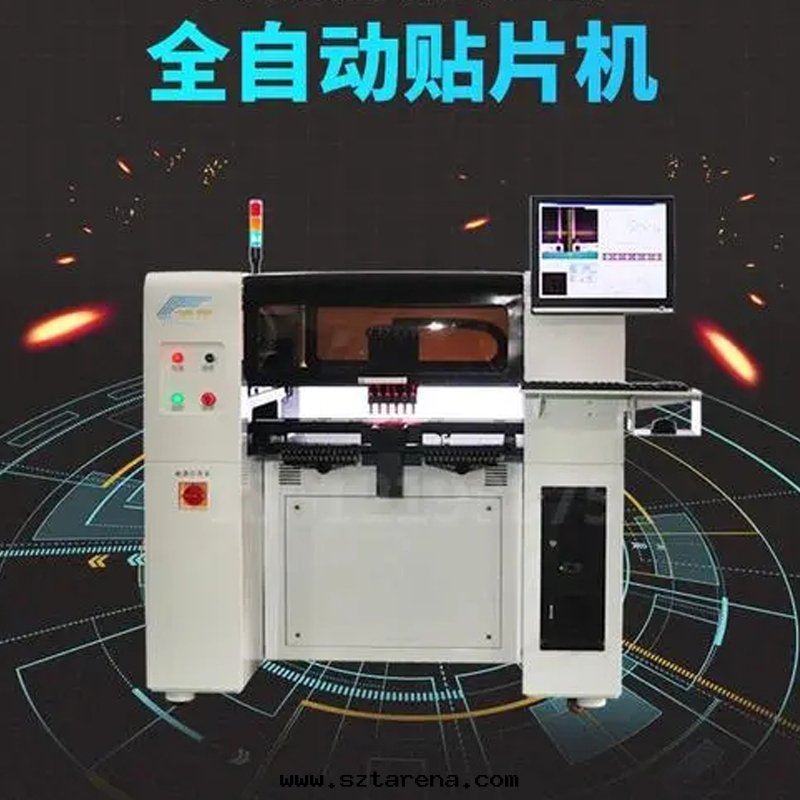

國産貼片機
○喂料器數量：68个
○貼裝头數量：八头
○料盤數量：可根據實际需要任意添加
○平均功率：700W
○定位精度：0.01mm
○吸嘴緩沖範圍：4.5mm
○電源：220V, 50Hz
○壓縮空气: 0.5-0.6Mpa
○驅動電機: 日本松下伺服電機
○識别方式：八头同步識别
○吸嘴真空源：含有真空破壞的高速通斷真空發生器
○最大電路闆面積：500×450mm
○Z軸最大移動範圍：20mm
○带式喂料器: 8、12、16、24mm及震動飛达（可貼管裝芯片）
○最大貼片速度：14000 Pcs/小时
○實际貼裝阻容平均貼片速度11000Pcs/小时
○XYZ驅動導軌：TBI高精密重载直線導軌。
○運動驅動系统：松下高速DSP驅動
○操作系统：基于Windows操作系统的，華維國創公司自主研發
的全自動貼片機操作系统，支持windows xp、win7操作系统
○元件角度：0-360°任意角度，運動中同步旋转
○X/Y運行模式：智能曲線加减速直線聯動
○MARK點定位：全自動（可任意設定MARK點）
○智能報警：自動校正，自動補件，缺料報警
○進闆方式：三段式從左到右自動接駁，自動PCB傳送定位。
○視覺顯示器: 17英寸工業控制顯示器 比例4:3 分辨率 1280x1024
○編程方式：點对點教習編程，視覺編程，PCB文件坐标導入，離線編程等。
○識别相機數量：一部Mark識别相機，八部高速識别相機，一部精密識别相機。
○适用貼裝範圍：适配0201、0402、0603、0805、1206、二級管、三极管、SOT、及40*40mm範圍內引腳間距≥0.3mm（引腳中心距0.5mm）的QFP、BGA等。
○産品重量：600KG
○尺寸：1425*1370*1350mm
三段式軌道優點：
1、實現自動進闆。2、节省了出闆等待时間。3、大幅提高實际貼裝效率。
工作原理：第一块PCB正在（生産區）貼裝的过程中，第二块PCB進入（等待區），第一块闆貼裝完成後，再後端設備允許的情况下進入（出闆區），（等待區）的PCB同步進入生産區，减少了進出闆的时間，大大节省了貼裝头的空閑时間。超多料站支持-前後68組料站，标準IC托盤，管裝芯片震動三管大小任意調整.
10部相機，一部MARK，一部高精密，八部高速識别相機，八头同步識别，有效保證貼裝速度和精度，标配16只JUKI高精密吸嘴。日本松下伺服系统-精度高，穩定性強，永不丢步，保證24小时穩定貼裝。
