波峰焊200

制造商	晟典電子SMT設備
型号	200

* 外形流線型設計，內部模块化設計，适合SMT及直插元件的無铅焊接.

* 噴雾系統采用離心風機上抽風，防止助焊劑滴到PCB上.

* 助焊劑緩冲罐感應器外置，更加可靠耐用.

* 标配冷風刀，防止助焊劑雾气向外擴散，減少污染.

* 双波控制采用無极變頻技術，可獨立控制波峰高度.

* 1/4HP大功率波峰馬达，最大波峰高度可达15mm.

* 具有超温声光報警及緊急制動系統，所有馬达均有过载保證.

* 運輸系統采用無极電子调整，閉环控制，速度穩定準确.

* 入口端設有壓力輔助裝置，使PCB进入时避免打滑.

* 强制自然冷風系統，可滿足無铅工藝对冷却斜率的要求.

* 軌道角度手動调整，操作方便.

* 助焊劑噴头采用步进電機驅動，保證助焊劑塗覆均勻.

* 噴雾系統模块化設計，噴头始終垂直軌道，保證助焊劑良好的穿透PCB.

* 預热區采用热風加热，全程高温，玻璃保護，温度穩定.

* 預热系統采用PID控制，温度曲線平穩，可方便找到对各種無铅工藝的最佳設置.

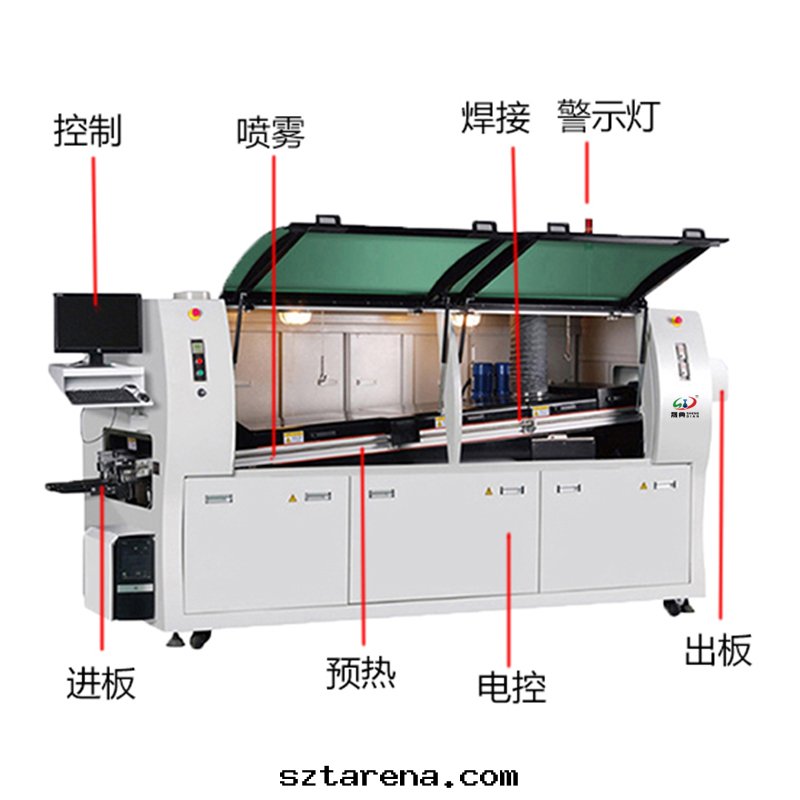

smt設備晟典波峰焊

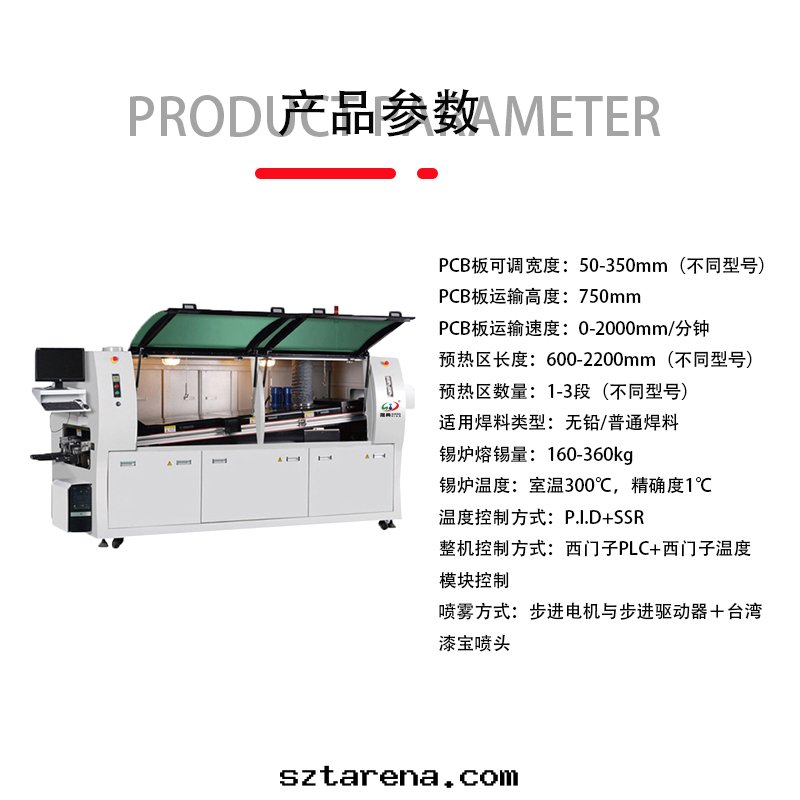

整機技術參數
PCB闆可调宽度		Max.50-200mm
PCB闆運輸高度		750±50mm
PCB闆運輸速度		0-2.0M／Min
PCB闆運輸角度（焊接傾角）		3-7度
PCB闆運輸方向		L→R/R→L（可选）
PCB闆上元件高度限制		Max.80mm
預热區长度		600mm
預热區數量		1段
預热區功率		2.5kw
預热區温度		室温~120℃可設置
加热方式		热風
冷却區數量		1个
冷却方式		軸流風機冷却
适用焊料類型		無铅焊料/普通焊料
锡炉功率		7kw
锡炉溶锡量		Approx.160KG-180KG
锡炉温度		室温~300℃、控制精度±1℃
温度控制方式		P.I.D+SSR
整機控制方式		西門子PLC+西門子温度模块控制
助焊劑容量		Max5﹒2L
助焊劑流量		10-100ml/min
噴雾方式		步进電機、步进驅動＋台灣漆寶噴头
電源		3相5線制 380V
啟動功率		max. 7kw
正常運行功率		Approx.4-5.5kw
气源		4~7KG/CM2
機架尺寸		L1500×W1200×H1650MM

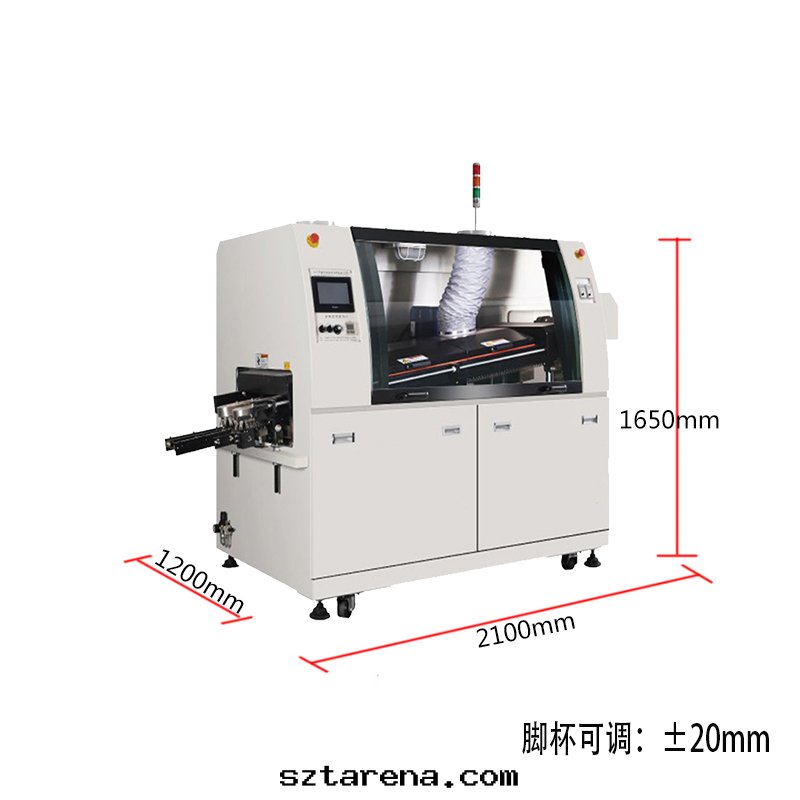

外型尺寸		L2100×W1200×H1650MM
重量		Approx.600kg
外殼部分
機體結構	最新流線型外殼設計，采用工業槽鋼作框架，2mm厚鋼闆折彎制作外殼，機體底部有四个万向輪，另有5个腳杯起定位放置用（可调节機體水平及高度）前門为二个弧形鋼化玻璃,最大視角設計
前門結構	均为全封閉式單開透明鋼化玻璃門結構，双液壓气彈簧拉伸開蓋，保證最大的作業及維護空間
後門結構	推動式門結構（共两扇，保證与前門形成前後可視，达到最佳視覺效果）
機體頂部	置防爆照明燈一套
噴雾部分
噴头	采用ST漆寶噴头，噴雾範圍20-65mm扇面可调，噴头高度50-80mm可调，最大流量60ml／min
气路系統	采用进口过濾器，控制閥和管接头，數字指針式顯示气壓。所有噴雾系統的气管采用耐酸堿、防腐蝕SMC气管
噴雾噴嘴移動系統	移動采用步进電機驅動，西門子PLC智能控制，采用限位接近開關及入闆光眼来組合控制，根據PCB的速度及宽度进行PCB来闆自動偵測感應式噴雾。
助焊劑回收系統	噴嘴下面选用不鏽鋼折彎成型作托盤，用以裝废水和助焊劑，可随意抽出清洗；
助焊劑排風过濾系統	抽風系統：双层不鏽鋼丝网过濾，利用流體的特性最大限度的过濾回收多餘的助焊劑
噴雾箱結構	全316#不鏽鋼支架，清理及維護方便。防腐蝕等級高，經久耐用。
預热部分
加长預热區	600mm/1段獨立控温，提供廣泛充足的預热调整空間，可消除PCB上大元器件焊接不良的現象，适應型低固體殘留免洗松香型助焊劑； 1段加长式預热，減小PCB闆多次冲擊，PCB闆受热均勻，可提高生産效率。
温控方式	西門子温度采集模块，PID控温精确、可靠，进口热電偶檢測系統,做有热電偶异常報警功能。
加热部件	采用發热體，發热快、壽命长、热慣性小;采用316鏡面不鏽鋼将热量反射送至PCB底部，温區風壓均勻一致，各温區温度互補，無深沟現象。
預热功率	總功率2.5kw
安裝模式	預热系統采用直接拉出式抽屜式模块化設計，便于維修与清潔保養
預热箱蓋	采用圆弧流線形外觀設計，內充进口矽酸棉，增强保温效果。前端設有全程可視玻璃觀察窗。

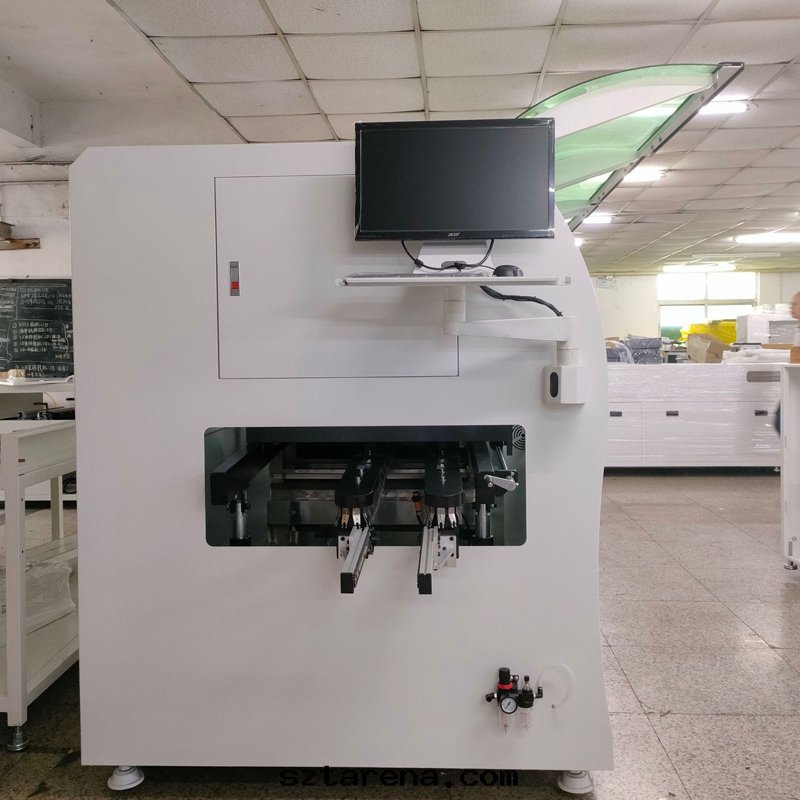

傳輸部分

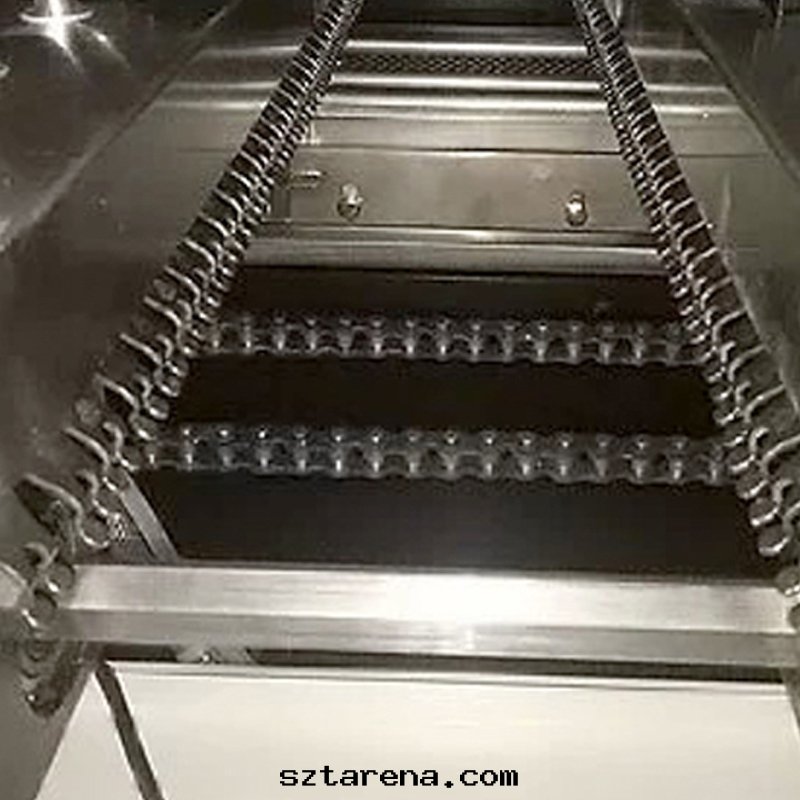

高强度耐磨導軌	专用鋁導軌使用高温耐磨，不繡鋼導軌特殊的热補償防變形伸縮結構确保導軌不變形不掉闆
導軌平行度	二點同步導軌调宽裝置，蝸輪、蝸杆加高精密丝杆调宽，调宽精度小于0.2mm，二點支撐，使導軌保持平行一致，無大小头，整条導軌安裝，勿須截斷。
调宽方式	手動调宽
傳遞用双鈎爪	专用1.5MM纯钛双鈎爪（不變形、），夾闆厚度≦2.5mm，专利进闆同步鍊条式接駁。
速度設定範圍	單位100 -1500mm／min
變頻器速度偏差範圍	PLC模似控制 0-10mm／min以內
鍊条张緊裝置	鍊輪调节张緊
運輸馬达	90W调速馬达，
锡炉部分
锡炉材質	4MM厚不鏽鋼材質，耐高温耐腐蝕，适應無铅工藝，壽命长；
锡炉特點	特殊結構浸潤性噴口（宽80-200MM可以调节），前後锡波（第一波擾流波及第二波平流波）为近距設計（45mm），进锡方式为上进锡方式（傳統为下进锡方式），減少焊點氧化，維護方便，不産生可漂揚的锡渣黑粉；锡炉容量160-180kg
低氧化設計	高强度锡炉，热穩定性高，采用液态锡流動式設計原理，減少锡的冲擊氧化量，连續工作8小时氧化渣极少，有铅焊锡2.5kg/8H、無铅焊锡2.0kg/8H。锡条含雜質不同锡渣約有偏差。适用Sn/Ag/Cu、Sn/Zn、Sn/Cu各種無铅焊料
經济型運行	通过PLC及光電開關控制来闆噴雾起波功能，減少不必要的浪費
锡炉的移動方式	手動
锡波可调高度	0-8MM

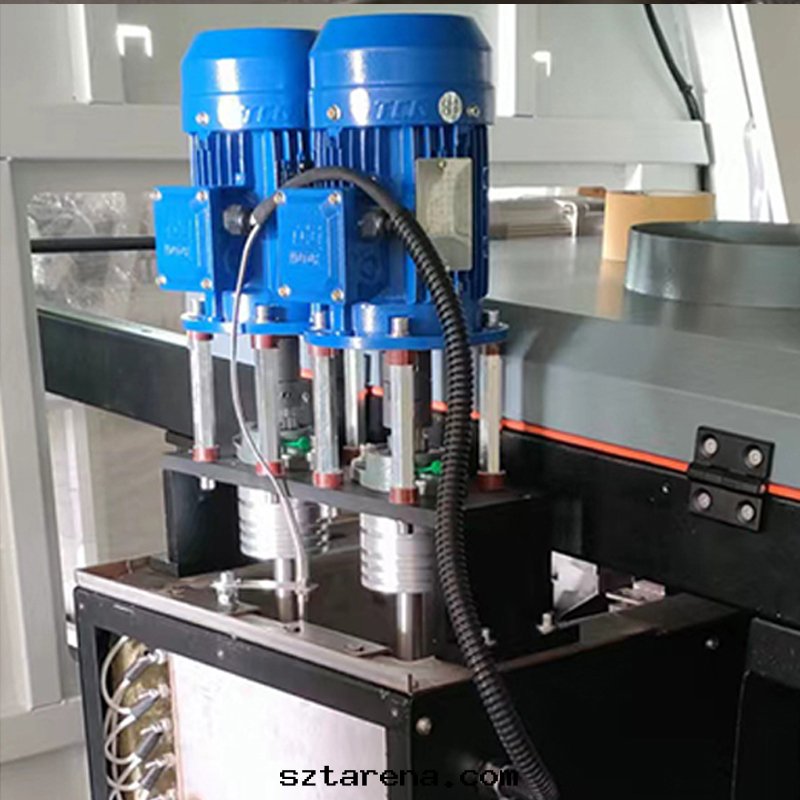

波峰馬达	鑫台創高温馬达，變頻精确调节波峰高度，數字化调节
加热部件	采用美國瓦特公司铸铁闆相夾外置，使用壽命长；外置加热系統，锡炉加热采用上下层加热，更精确，不会爆锡！維護相当方便。

波峰焊是一種将電子元件焊接在PCB表面的技術，它通过将焊锡液體通过波峰的方式塗在PCB表面，将插件式元件的引腳与PCB焊接在一起。

波峰焊需要使用一系列的設備和工藝来完成，包括PCB預處理、元件安裝、焊接等步驟。其中，焊接是波峰焊技術中最關鍵的环节，需要使用波峰焊機将焊锡液體塗在PCB表面，然後将插件式元件放置在塗有焊锡的PCB表面上，通过热力和壓力将元件的引腳与PCB焊接在一起。

優點：
高效率：波峰焊可以同时焊接大量的插件式元件，提高了生産效率和産量。
焊接質量：波峰焊可以通过嚴格的焊接工藝控制焊接温度、焊接时間、焊锡流量等參數，保證焊接質量穩定。
低成本：波峰焊可以使用标準化的元件和設備，降低生産成本。
