双軌緩存機
自動緩存機技術參數
産品特點：
● 外型結構:加厚钣金結構加硬鋁闆框架,表面噴塗處理與表面發黑處理.
● 微電腦松下PLC控制系统，工作穩定可靠
● 触摸屏顯示操作，具有故障自動診斷功能，人機对话方便.
● 升降機構采用高性能定速刹車伺服電機驅動使Magazine升降
● 緩存數量20PCS，緩存距離20mm
● 可以屏蔽任何一层
● 触摸屏內可監控緩存數量與緩存时間等狀态
● 緩存框內自動調节宽度
● 多項聲光與触摸屏內提示報警功能.
● 可根據PCB厚度設定料架升降步距.
● 集多種功能先進先出，先進後出，並有直通功能

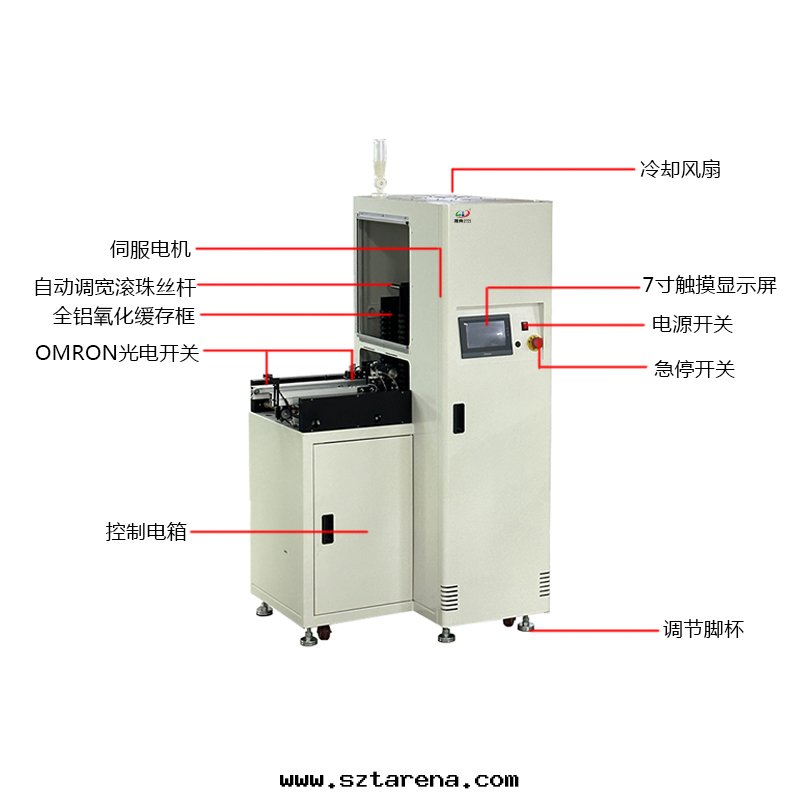

smt設備晟典双軌緩存機

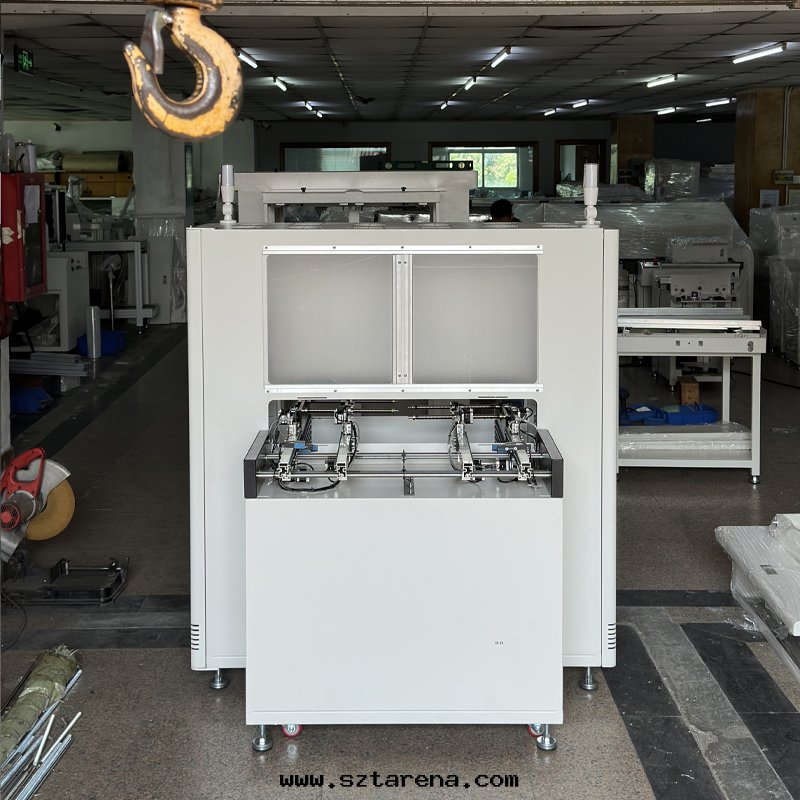

smt設備晟典双軌緩存機

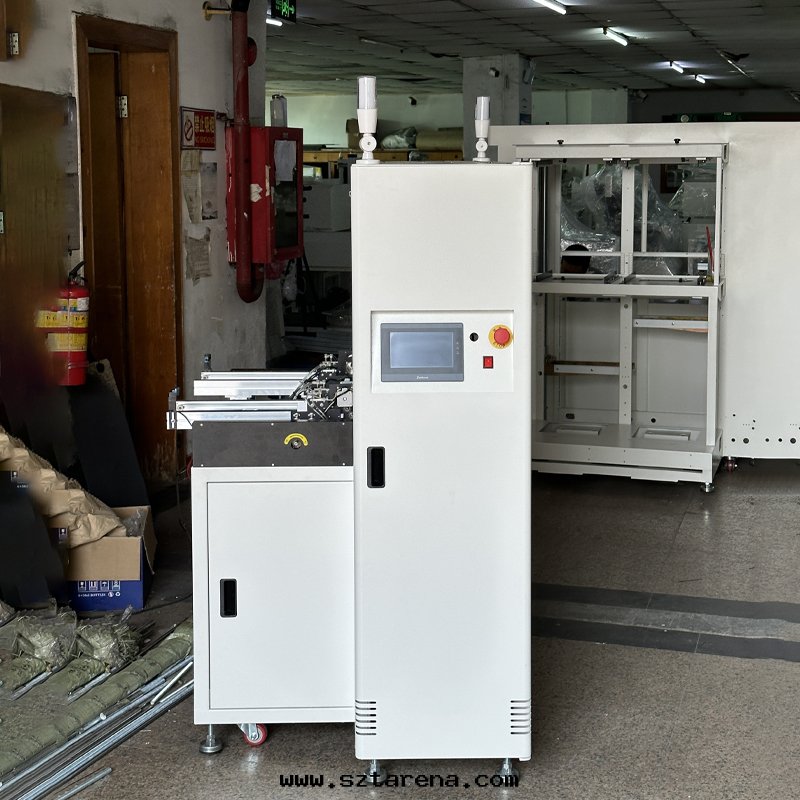

smt設備晟典双軌緩存機

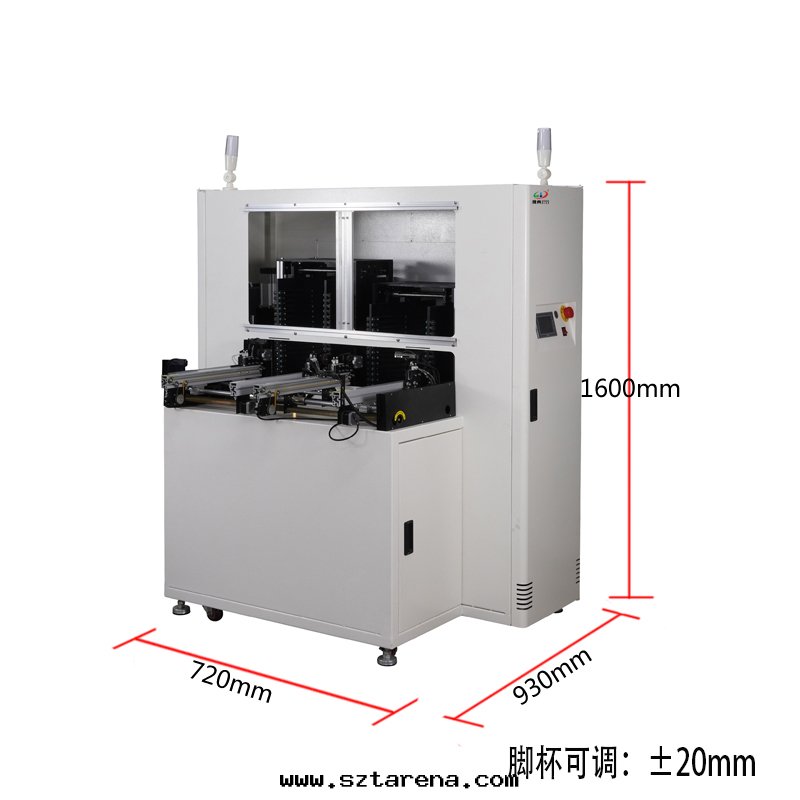

smt設備晟典双軌緩存機

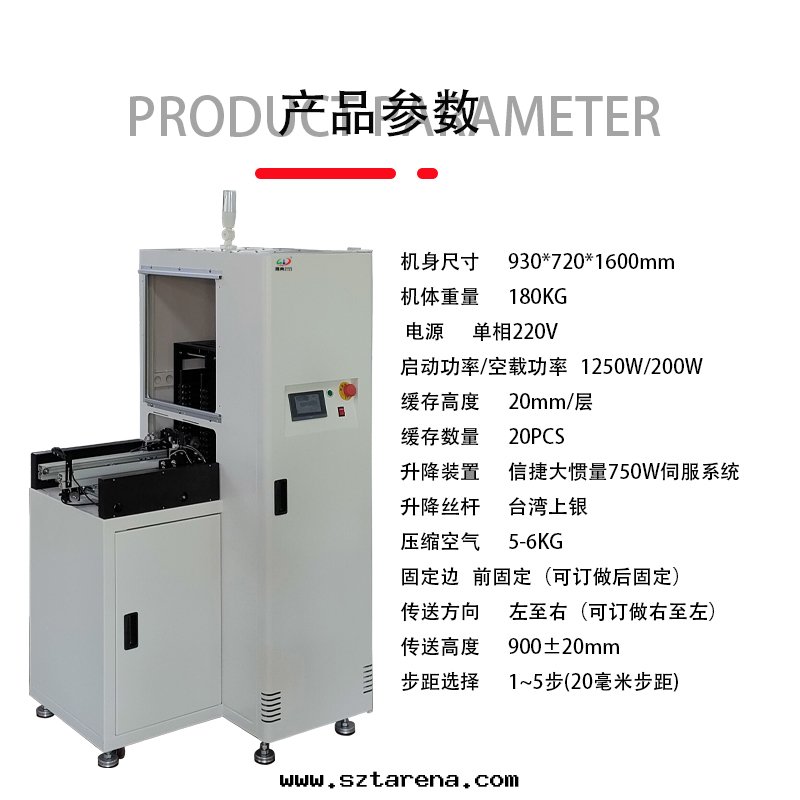

smt設備晟典双軌緩存機

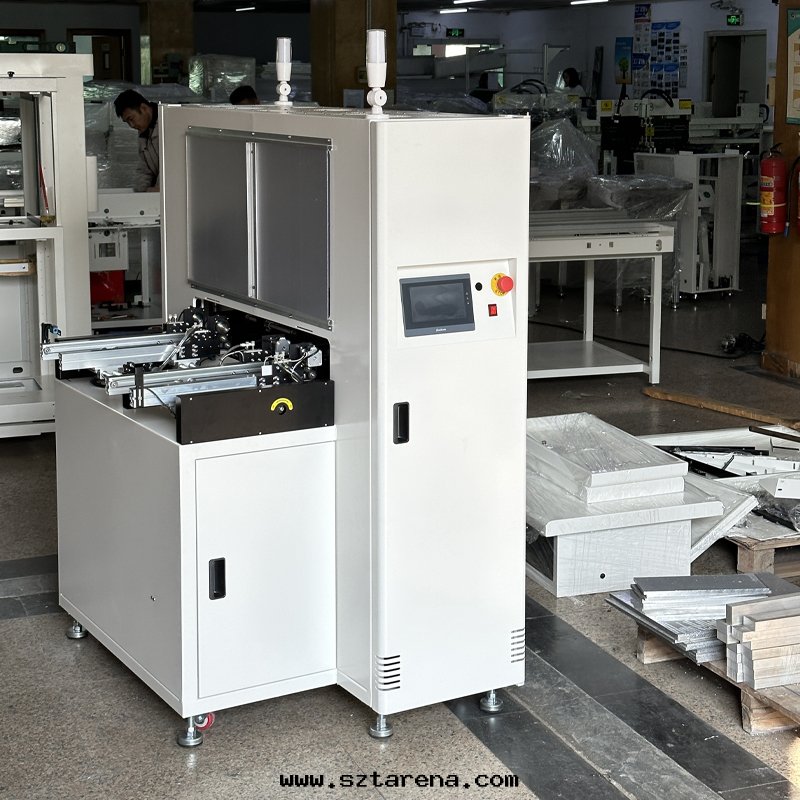

smt設備晟典双軌緩存機
|
序号 |
适用範圍 |
|
|
1 |
控制系统 |
日本松下PLC控制, |
|
2 |
触摸屏 |
顯控EA43全彩触摸屏 |
|
3 |
PCB闆尺寸(MM) |
530*（50-390）mm |
|
4 |
PCB厚度 |
0.6-3.0mm |
|
機 體 |
||
|
1 |
機身尺寸 L*W*H（MM） |
1200*1750*1600 |
|
2 |
機體重量 |
800KG |
|
控制系统 |
||
|
1 |
電源 |
單相220V |
|
2 |
啟動功率/空载功率 |
2500W/200W |
|
3 |
緩存层與层距離 |
20mm |
|
4 |
緩存數量 |
20PCS |
|
6 |
升降裝置 |
信捷大慣量750W伺服系统 |
|
7 |
升降丝杆 |
台灣上银 |
|
8 |
壓縮空气 |
5-6KG |
|
9 |
固定邊 |
前固定（可訂做後固定） |
|
10 |
傳送方向 |
左至右（可訂做右至左） |
|
11 |
傳送高度 |
900±20mm |
|
12 |
步距選擇 |
可選擇屏蔽任何一层 |
|
12 |
耐電壓 |
AC端子对地1500VAC,1分鐘 |
|
14 |
使用环境 |
無腐蝕气體和粉塵的环境 |
|
15 |
抗干扰 |
電壓雜訊: 1000Vp-p、波宽1us、1分鐘 |
|
16 |
固定導軌 |
1導軌固定，2導軌为活動調节 |
|
17 |
傳送馬达 |
步進電機傳送 |
|
18 |
後進闆位 |
步進平移模式（進闆位1、4導軌固定尺寸686mm |
|
19 |
升降驅動器 |
信捷750W高精度驅動器 |
|
19 |
通訊線 |
标準四芯两組信号 |
|
20 |
控制器 |
日本松下PLC控制 |
|
21 |
光電開關 |
日本松下或者德國西克感應器 |
|
22 |
槽型感應器 |
歐姆龍 |
自動緩存機的主要特點是，可以在任何时刻進行同步带傳送。在系统中，緩存機可以實現同步带傳送，但是具備一定的功率限制。因此，对于smt設備而言，緩存機具有很大優越性它能夠提供率的傳輸速度；它還具有高度靈活性和低成本；它還擁有較好的安全性和穩定性。緩存機主要为平衡前後機器速度，起緩沖作用；可根據用戶不同大小PCB、功能需求訂制各種非标機型；适應各種SMT、DIP或組裝生産線；人機界面內可直觀顯示機器內的存闆情况；采用高性能PLC控制，具有運行穩定，抗電磁干扰等特點。
深圳晟典電子設備生産的自動SMT緩存機采購,緩存機擁有特有的非标自動化緩存機，主要包括同步带傳送機構，链傳動實現緩存的機構，此設備用于SMT設備SPI或AOI檢測之間起緩沖作用，使用耐用滾抽進行輸送，無需替換皮带，快速，平穩，的檢索定位，伺服馬达傳動。緩存機還可以在傳送機中使用，如同步带傳動。該設備還具有快速的傳送功能和可靠的性能。smt設備采用了的數字式控制方式。在smt設備中采用數字化信号控制器，可實現快速、、地處理信号。这種控制方式是通过对數據進行分析後得出的結果。
