單軌上闆機
産品特點：
1、 外型結構:闆金結構+鋁型材进出框架,表面噴塗處理,颜色为白色。
2、 微電腦PLC控制系統，工作穩定可靠
3、 操作灵敏的觸摸屏顯示操作，具有故障自動診斷功能，人機对話方便
4、 多項声光与觸摸屏內提示報警功能
5、 可根據PCB上面元件高低設定料架升降步距。
6、 具有自動計數功能，方便生産統計
7、 特殊气路，人性化設計确保PCB闆不被推坏，提高生産效率
8、 兼容标準SMEMA接口
9、 接駁裝置推PCB闆采用步进馬达
10、 步进電機推闆速度、距離、力度可调节，
傳送皮带速度可调节

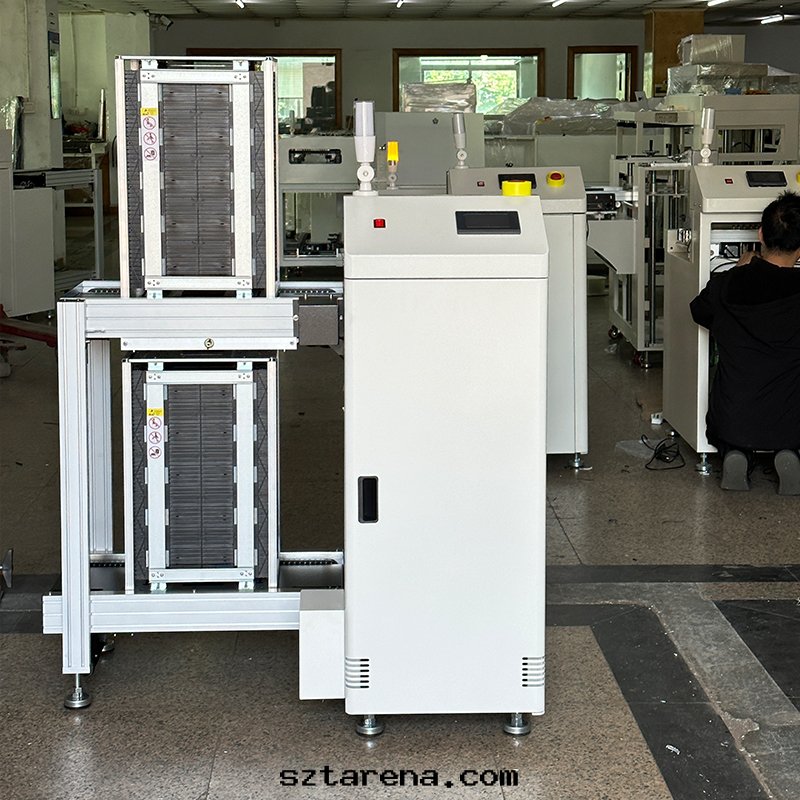

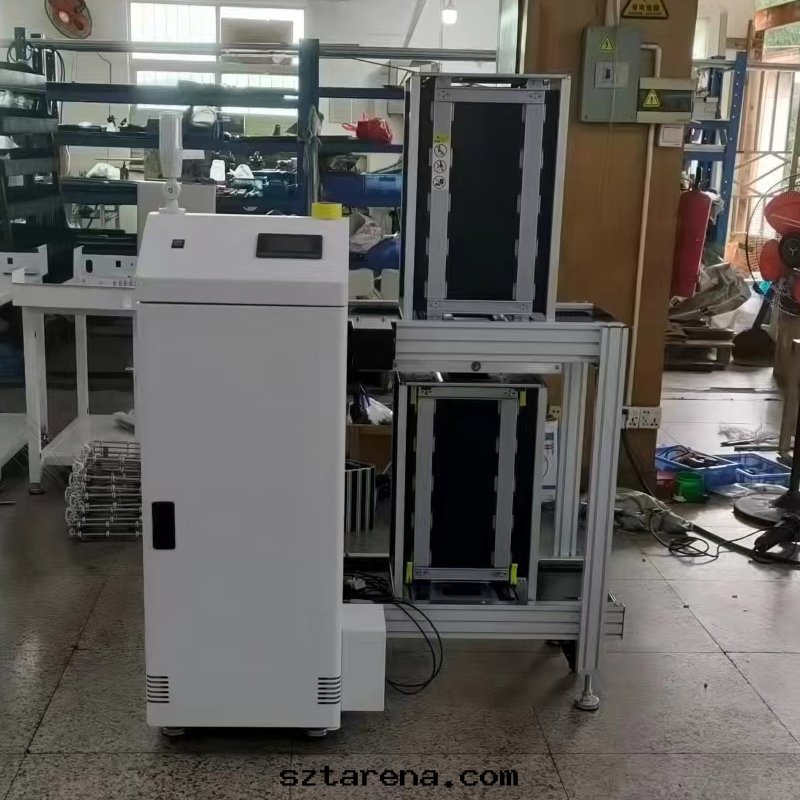

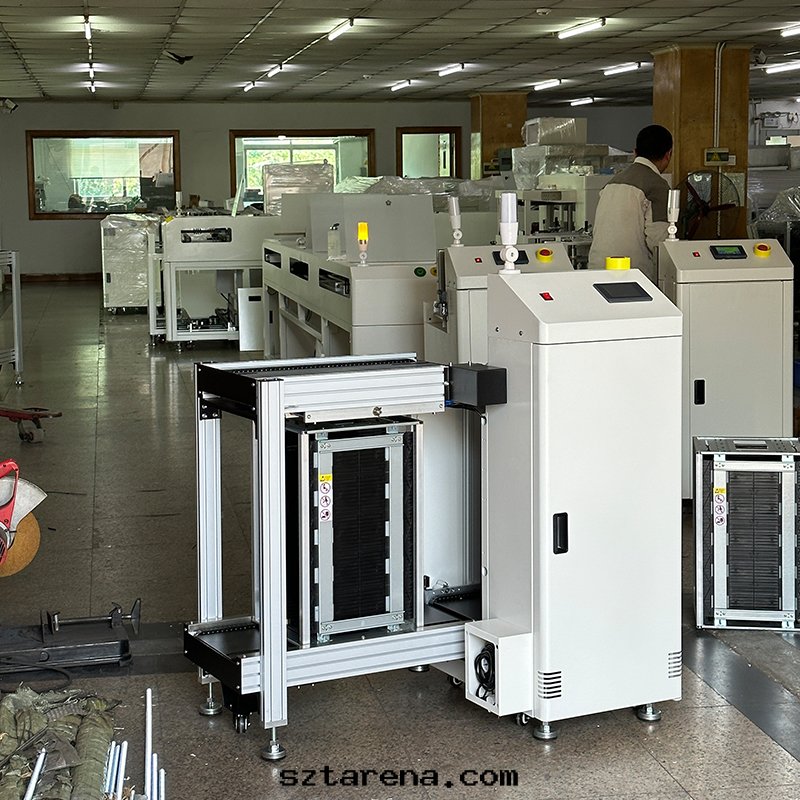

smt設備晟典上闆機
smt設備晟典上闆機
smt設備晟典上闆機
smt設備晟典上闆機
smt設備晟典上闆機
smt設備晟典上闆機
|

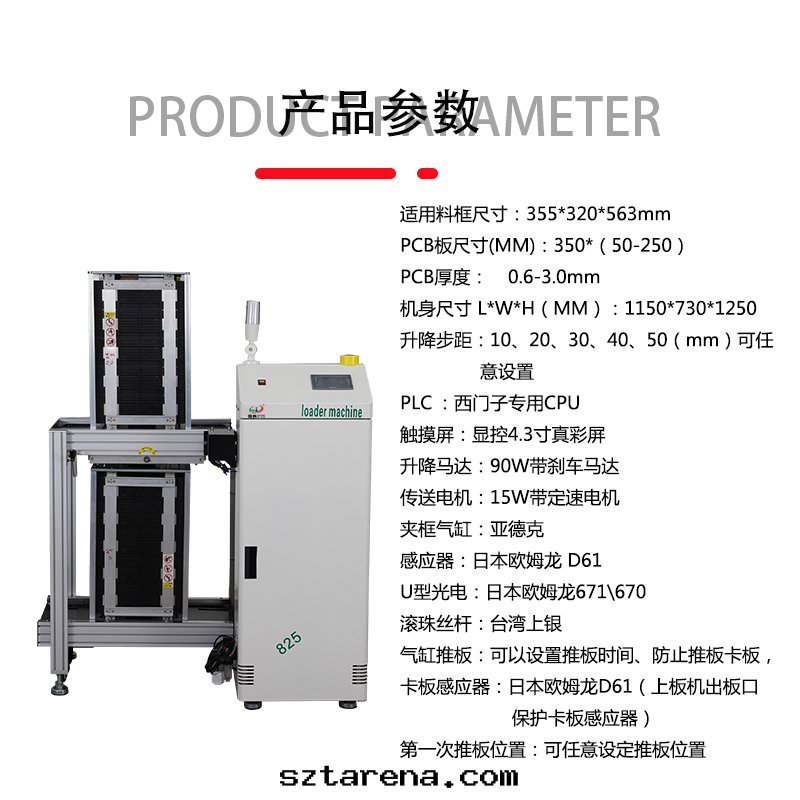

上闆機 |
|||
|
型号 |
SD-825 |
SD-833 |
SD-839 |
|
适用料框尺寸 |
355*320*563mm |
460*400*563mm |
535*460*570mm |
|
PCB闆尺寸 |
50*50-350*250mm |
50*50-460*330mm |
50*50-535*390mm |
|
機器尺寸 |
1150*730*1250mm |
1400*810*1250mm |
1600*880*1250mm |
|
機器重量 |
160KG |
180KG |
200KG |
|
電源 |
單相AC220V 50Hz、60Hz |
||
|
功率 |
105W |
||
|
升降步距 |
10、20、30、40、50、可任意設置步距 |
||
|
壓縮气源 |
5-6kg |
||
|
PCB闆厚度 |
0.6-3.0mm |
||
|
固定邊 |
前固定（可选配後固定） |
||
|
傳送高度 |
900±20mm |
||
|
傳送方向 |
左至右（可选配右至左） |
||
|
耐電壓 |
AC端子对地1500V时間1分鐘 |
||
|
使用环境 |
無腐蝕气體和粉塵环境 |
||
|
抗干擾 |
電壓雜訊：1000Vp-p、波宽1us、时間1分鐘 |
||

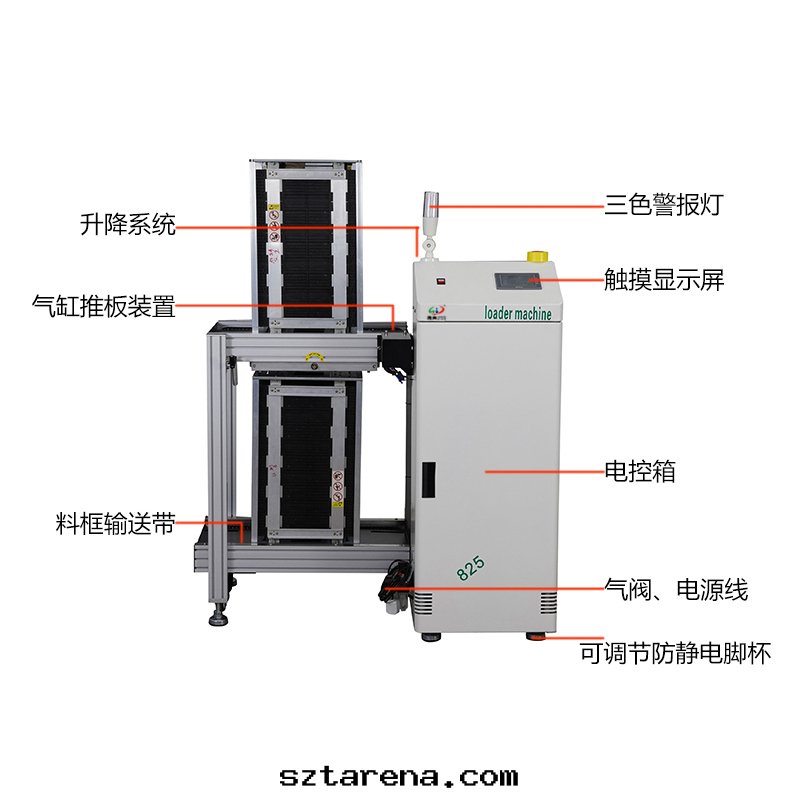

PCB料框式上闆機是一種用于電子元器件PCB闆的自動上闆設備。它通常由輸送系統、定位系統、上闆機械手等組成。
其工作原理是将需要上闆的PCB闆和元器件料放置在料框中，通过輸送系統将料框送入機器。然後，利用定位系統準确定位PCB闆的位置，再由上闆機械手将元器件从料框中取出，並精确地放置在PCB闆上。
PCB料框式上闆機的優點包括：
自動化程度高，可以大幅提高生産效率和質量。
精準定位技術，能夠确保元器件準确無誤地放置在PCB闆上。
可以适應不同尺寸和類型的PCB闆。
操作簡單，只需設置好參數和程序，設備即可自動完成上闆任務。
減少人力需求，降低生産成本。
其工作原理是将需要上闆的PCB闆和元器件料放置在料框中，通过輸送系統将料框送入機器。然後，利用定位系統準确定位PCB闆的位置，再由上闆機械手将元器件从料框中取出，並精确地放置在PCB闆上。
PCB料框式上闆機的優點包括：
自動化程度高，可以大幅提高生産效率和質量。
精準定位技術，能夠确保元器件準确無誤地放置在PCB闆上。
可以适應不同尺寸和類型的PCB闆。
操作簡單，只需設置好參數和程序，設備即可自動完成上闆任務。
減少人力需求，降低生産成本。
