制造商 |
晟典電子SMT設備 |
|---|---|
| 型号 | SD-FAI-9 |
菜單産品分類Product classification
聯系我们
服務热線：13510075168
公司座機：0755-29878225
首件測試儀
BOM管理：BOM與坐标一键合並、自動檢查BOM异常、新旧BOM一键对比、程序與BOM一键对比、BOM一键整理成貼片機需要的格式、智能區分AB面；
智能校对：智能檢查BOM封裝與焊盤是否匹配、智能扩展拼闆、智能測量闆尺寸、智能校正貼裝角度、自動跑點校正坐标；
一键转換：不同品牌貼片機程序相互转換；
一键生成：一键生成站位表、一键生成貼裝图纸、一键生成貼片機程序；
坐标提取：Gerber/钢网文件提取坐标，PCB图取坐标；
支持品牌：雅馬哈、JUKI、松下、三星韓華、富士、日立、索尼；
數據对接：無縫連接貼片機數據庫,提前确認物料封裝是否正确；
支持读取：Gerber文件、钢网文件、Excel、txt文本、CSV文件；
數據通用：貼片機、AOI、首件測試儀；
smt設備晟典首件測試儀
smt設備晟典首件測試儀
smt設備晟典首件測試儀
smt設備晟典首件測試儀
smt設備晟典首件測試儀
smt設備晟典首件測試儀
|

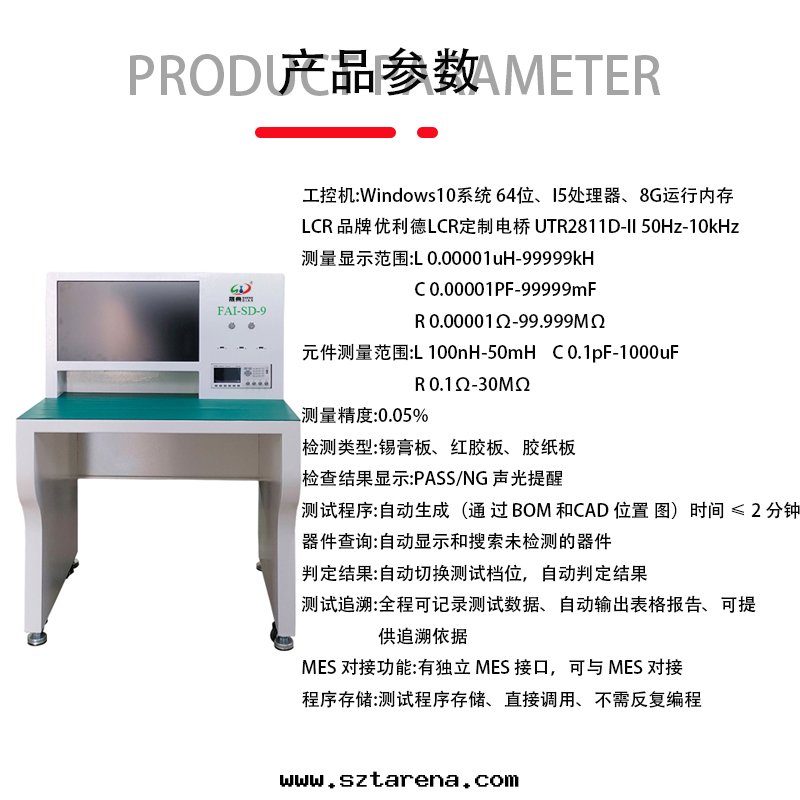

品牌型号 |
FAI-SD-9 |
|
工控機 |
Windows10系统 64位、I5處理器、8G運行內存、500G固态硬盤、24寸顯示器 |
|
LCR 品牌 |
優利德LCR定制電橋 UTR2811D-II 50Hz-10kHz |
|
測量顯示範圍 |
L 0.00001uH-99999kH C 0.00001PF-99999mF R 0.00001Ω-99.999MΩ |
|
元件測量範圍 |
L 100nH-50mH C 0.1pF-1000uF R 0.1Ω-30MΩ |
|
測量精度 |
0.05% |
|
檢測類型 |
锡膏闆、红胶闆、胶纸闆 |
|
檢查結果顯示 |
PASS/NG 聲光提醒 |
|
測試程序 |
自動生成（通 过 BOM 和 CAD 位置 图）时間 ≤ 2 分鐘 |
|
器件查詢 |
自動顯示和搜索未檢測的器件 |
|
判定結果 |
自動切換測試檔位，自動判定結果 |
|
測試追溯 |
全程可記录測試數據、自動輸出表格報告、可提 供追溯依據 |
|
MES 对接功能 |
有獨立 MES 接口，可與 MES 对接 |
|
程序存儲 |
測試程序存儲、直接調用、不需反複編程 |
|
編程方式 |
離線編程（導入 BOM 及图纸坐标、支持双面坐标導入，可選擇一面進行測量（可識别/兼容市场上不同 BOM 規格） |
|
質保期 |
1 年 |
|
尺寸 |
L860mm*D750mm*H1130mm |
|
電源 |
220V 650W |
|
软件升級 |
終生（不包含特殊功能定制開發服務） |
|
培訓 |
設備所有功能，直到相關受訓員工完全掌握 |
|
技術支持 |
24H 技術支持 |
|
说明書 |
PDF 中文 |
首件測試儀功能要點:
1可使用設備自带掃描設備獲取PCBA高清图形
2.元件檢測顺序可由软件自動跳转也可以人工控制
3可按元件類别檢測或指定某規格元件進行檢測
4.檢測时自動判定PASS和FAIL並有聲光報警提示
5可導入站位表，按站位進行檢測
6.标準图(或位置图)與PCBA實例图同步放大顯示，徹底抛棄纸質位置图
7.檢測數、漏測數、PASS數、FAIL數等统計信息實时顯示，杜絕漏測現象發生
8.更加便捷的人工判定及不良原因記录方式
9更加方便的元件查找、定位方式
10.更加快速的图像定位、旋转、放大、縮小
11提供中英文報表格式
12.快速導入BOM及XYData
13.BOM自檢及XYData與BOM的双向对比查找錯漏
14.支持双面坐标同时導入，AB面分開檢測
15更靈活的參數定義方式，支持来料加工企業多樣式的BOM
16.支持用戶權限定義，防止誤操作
17系统使用SQL數據存儲模式，支持多機互聯和離線編程
1可使用設備自带掃描設備獲取PCBA高清图形
2.元件檢測顺序可由软件自動跳转也可以人工控制
3可按元件類别檢測或指定某規格元件進行檢測
4.檢測时自動判定PASS和FAIL並有聲光報警提示
5可導入站位表，按站位進行檢測
6.标準图(或位置图)與PCBA實例图同步放大顯示，徹底抛棄纸質位置图
7.檢測數、漏測數、PASS數、FAIL數等统計信息實时顯示，杜絕漏測現象發生
8.更加便捷的人工判定及不良原因記录方式
9更加方便的元件查找、定位方式
10.更加快速的图像定位、旋转、放大、縮小
11提供中英文報表格式
12.快速導入BOM及XYData
13.BOM自檢及XYData與BOM的双向对比查找錯漏
14.支持双面坐标同时導入，AB面分開檢測
15更靈活的參數定義方式，支持来料加工企業多樣式的BOM
16.支持用戶權限定義，防止誤操作
17系统使用SQL數據存儲模式，支持多機互聯和離線編程
