首件測試儀带掃描
SD-FAI6000V是國內專業的一款SMT首件檢測設備。SD-FAI6000V是对傳统首件檢測方式的全新变革，它可以大幅提升首件檢測效率，防止檢測过程發生錯漏，實現檢測过程可追溯，同时节省人力，降低首件檢測成本。(→效率SMT首件檢測儀官网)
産品優點:
1节省人員:由2人檢測改为1人檢測。
2.提高效率:首件檢測提速2倍以上，測試过程無需切換量程，無需人工对比測量值。
3.可追溯性:自動生成首件檢測報告，並可還原檢測场景
4.更加準确:使用高精度LCR測試儀代替万用表。
5.糾錯功能:BOM自檢，BOM與坐标數據双向对比,快速糾錯。
6.光學檢測:有丝印和方向元件，系统自動進行光學对比檢測，無需人工參與。
産品優點:
1节省人員:由2人檢測改为1人檢測。
2.提高效率:首件檢測提速2倍以上，測試过程無需切換量程，無需人工对比測量值。
3.可追溯性:自動生成首件檢測報告，並可還原檢測场景
4.更加準确:使用高精度LCR測試儀代替万用表。
5.糾錯功能:BOM自檢，BOM與坐标數據双向对比,快速糾錯。
6.光學檢測:有丝印和方向元件，系统自動進行光學对比檢測，無需人工參與。

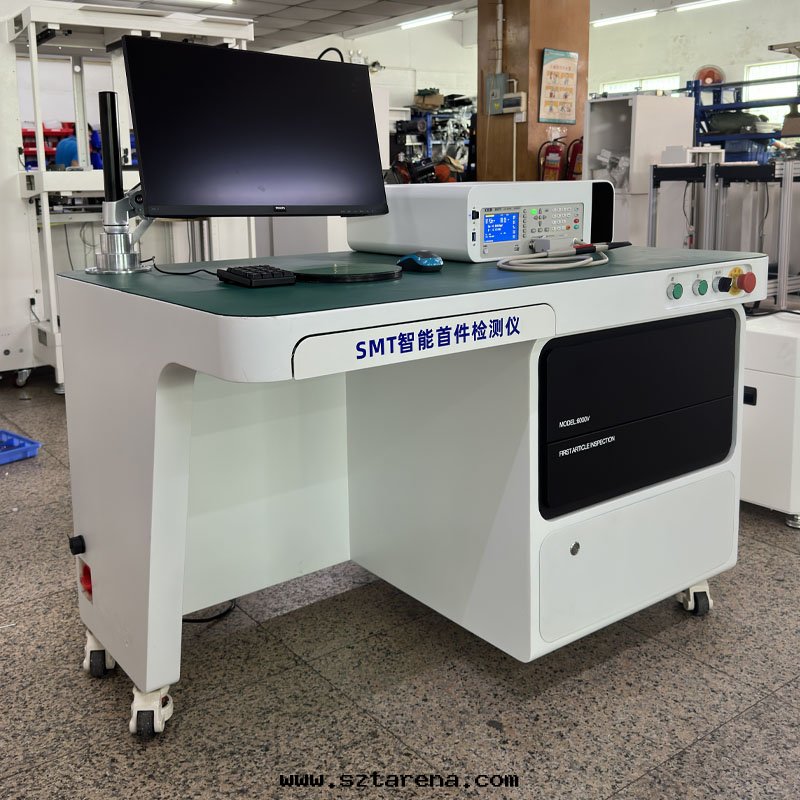

首件測試儀带掃描

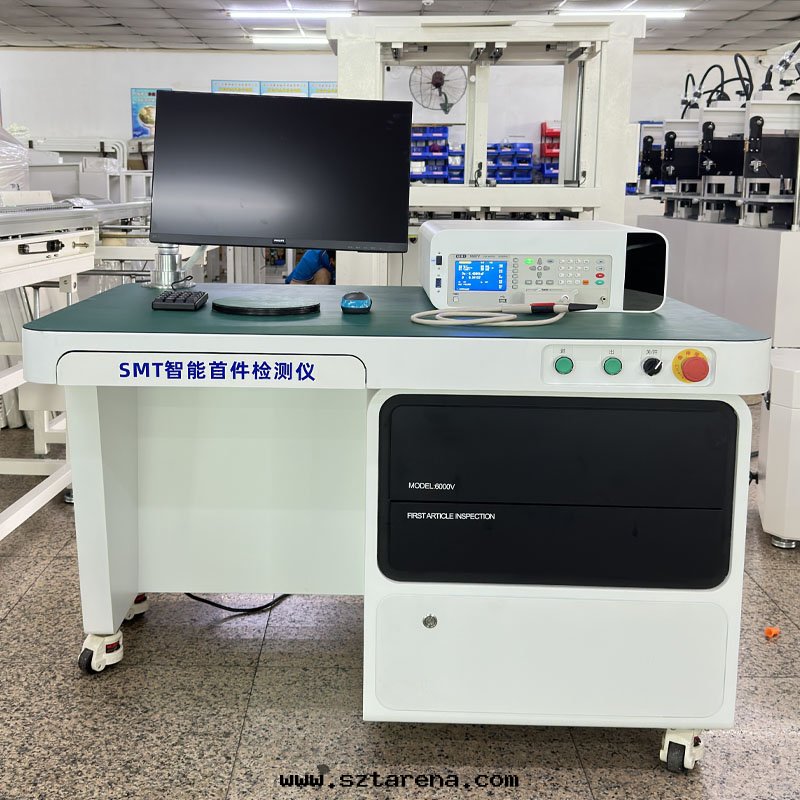

首件測試儀带掃描

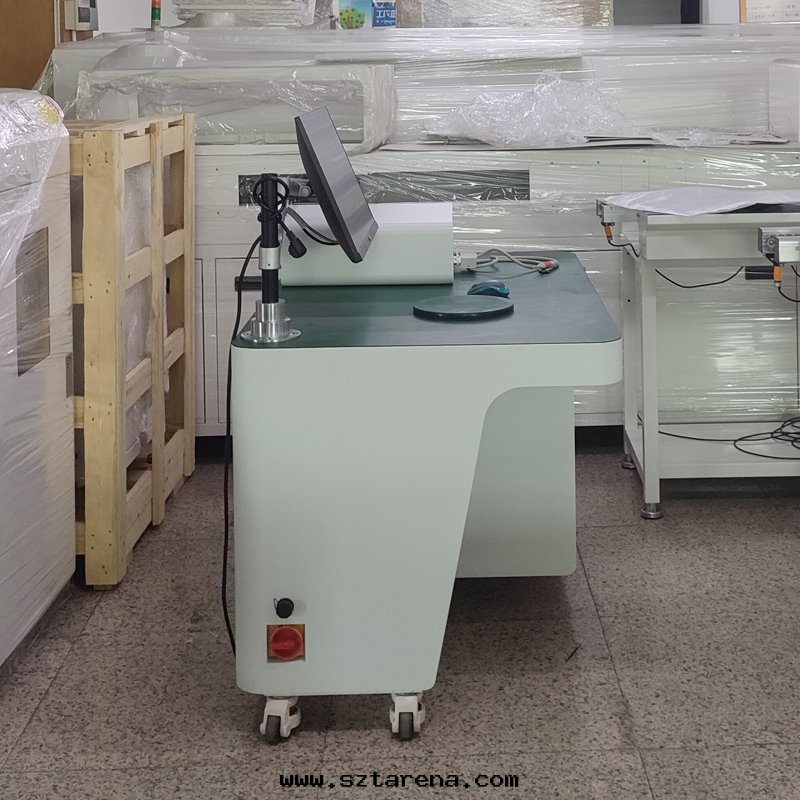

diyname2
|
設備尺寸 |
1200*780*750mm |
|
設備重量 |
200KG |
|
环境条件 |
温度10~35℃，湿度20%~80% |
|
電橋型号 |
CED-9587V LCR METER（致新） |
|
電源 |
AC 220V(±10%),50~60Hz |
|
LCR測試頻率 |
20Hz～300KHz 基本精度：0.05% |
|
R/C最小測量 |
R 0.1Ω，C 0.1pf |
|
測試精度 |
0.05% |
|
測量顯示範圍 |
C 0.00001PF~9.9999F R 0.01MΩ~99.9999MΩ L 0.00001UH~9999.9H |
|
抽屜進出 |
一键式電動自動控制 |
|
測試通道 |
RS-232 |
|
編程模式 |
1、快速導入BOM表及XY坐标，並與PCB掃描图形匹配 ，或者導入PDF图纸匹配，在PCB闆沒有丝印时，使用双图功能，左邊顯示掃描图片，右邊顯示PDF的位号图。測量元器件时，两邊图纸同时顯示位号。 |
|
2、自動從物料描述提取元件規格信息 。元器件位置顯示物 料元器件規格（0603、8005等) ,另外顯示物料規格值 （100PF、1KΩ等） |
|
|
3、支持双面坐标導入，選一面進行檢測。 自動識别和标記 空貼位置。 |
|
|
4、光學字符檢測類拉框截取。有丝印電阻一键自動識别。 |
|
|
5、BOM 與坐标双向对比，顯示多貼元器件或者漏貼元器件， 用红色字體标識。 |
|
|
檢測方法 |
1、電阻(0402以下）、電容、電感（高頻電感除外）類使用 夹子測試，測量时LCR自動根據元器件類型換檔位，無需人工切換。自動保存測試記录 |
|
2、電阻：0603以上有丝印的一键提取 |
|
|
3、IC、三极管等使用自動光學字符檢查（外觀丝印图像对 比）。 二极管可區分极性 |
|
|
4、LED：點亮識别方向 |
|
|
5、排序及抽檢 |
|
|
软件功能 |
1、測試元器件时，LCR自動切換頻率 |
|
2、支持PDF位号图，2、掃描图片或者高清PCBA图片 |
|
|
3、BOM和元器件坐标只支持Excel文檔與文本文檔 |
|
|
4、有ECN工程更新表，每次進行檢測时都会有文字提醒有ECN更新 |
|
|
5、有元器件規格顯示，根據BOM里面的描述，元器件位号下 方顯示，例如：C1 :100nF,0603,R1:100KΩ，0805 |
|
|
6、有双地图功能，在PCB沒有丝印时方便使用，左邊是實物 图，右邊是PDF的位号图。 |
|
|
7、有BOM和坐标对比功能，防止多件或者少件，用红色字體 顯示。 |
|
|
8、有測試元器件數量和未測試元器件數量顯示，防止漏測試 。測試報告顯示測試时間，測試人員名字，元器件总數量及 類型,元器件值和图片等。 |
|
|
9、BOM用量錯、位置重複、XY坐标漏定義、多定義 電路闆：多貼、缺件、錯件、反向、侧翻、偏移、旋转等 |
|
|
10、檢測方法：1、最優路徑，2、站位表，3、BOM，4、物料 編碼及類别，5、就近原則 |
首件測試儀功能要點:
1可使用設備自带掃描設備獲取PCBA高清图形
2.元件檢測顺序可由软件自動跳转也可以人工控制
3可按元件類别檢測或指定某規格元件進行檢測
4.檢測时自動判定PASS和FAIL並有聲光報警提示
5可導入站位表，按站位進行檢測
6.标準图(或位置图)與PCBA實例图同步放大顯示，徹底抛棄纸質位置图
7.檢測數、漏測數、PASS數、FAIL數等统計信息實时顯示，杜絕漏測現象發生
8.更加便捷的人工判定及不良原因記录方式
9更加方便的元件查找、定位方式
10.更加快速的图像定位、旋转、放大、縮小
11提供中英文報表格式
12.快速導入BOM及XYData
13.BOM自檢及XYData與BOM的双向对比查找錯漏
14.支持双面坐标同时導入，AB面分開檢測
15更靈活的參數定義方式，支持来料加工企業多樣式的BOM
16.支持用戶權限定義，防止誤操作
17系统使用SQL數據存儲模式，支持多機互聯和離線編程
1可使用設備自带掃描設備獲取PCBA高清图形
2.元件檢測顺序可由软件自動跳转也可以人工控制
3可按元件類别檢測或指定某規格元件進行檢測
4.檢測时自動判定PASS和FAIL並有聲光報警提示
5可導入站位表，按站位進行檢測
6.标準图(或位置图)與PCBA實例图同步放大顯示，徹底抛棄纸質位置图
7.檢測數、漏測數、PASS數、FAIL數等统計信息實时顯示，杜絕漏測現象發生
8.更加便捷的人工判定及不良原因記录方式
9更加方便的元件查找、定位方式
10.更加快速的图像定位、旋转、放大、縮小
11提供中英文報表格式
12.快速導入BOM及XYData
13.BOM自檢及XYData與BOM的双向对比查找錯漏
14.支持双面坐标同时導入，AB面分開檢測
15更靈活的參數定義方式，支持来料加工企業多樣式的BOM
16.支持用戶權限定義，防止誤操作
17系统使用SQL數據存儲模式，支持多機互聯和離線編程
