AOI光學檢測設備-在線式

制造商	晟典
型号	KING-E810

SMT全自動光學檢測設備在SMT電子車間使用aoi光學檢測儀管控案例：锡膏印刷機後使用：通常来说，有缺陷的焊接均来源于有缺陷的锡膏印刷。在这个階段，你可以很容易、很经濟地 掉PCB上的焊接缺陷。大多數2-D的檢測系统便能監控锡膏的偏移和歪斜，不足的印刷區域以及濺锡和短路等。貼片機後使用：可以有效防止元件的缺失，极性．移位．立碑．反面等等。回流焊後使用：位于生産線的末端，檢測系统可以檢查元件的缺失、偏移和歪斜的情况，焊點的正确性和锡膏不足，焊接短路以及翹腳和所有极性方面的缺陷。與人工視覺目檢比較AOI自動光學檢測儀是可靠的自動化光學視覺檢測smt焊锡連接點之自動化檢測設備 – AOI自動光學檢測儀 : 成就品質 | 産品性能 ，專注SMT貼片與DIP插件焊接加工焊點檢測儀。

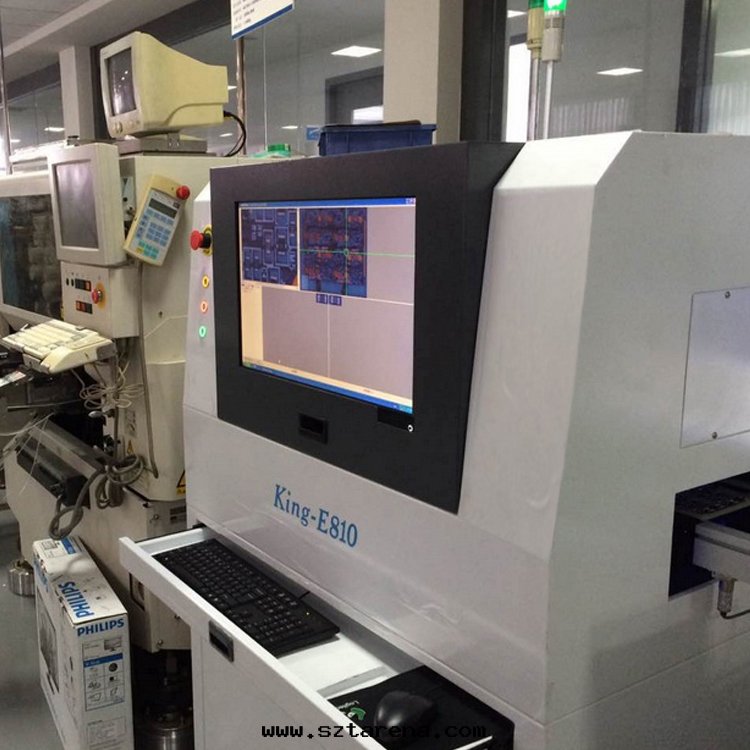

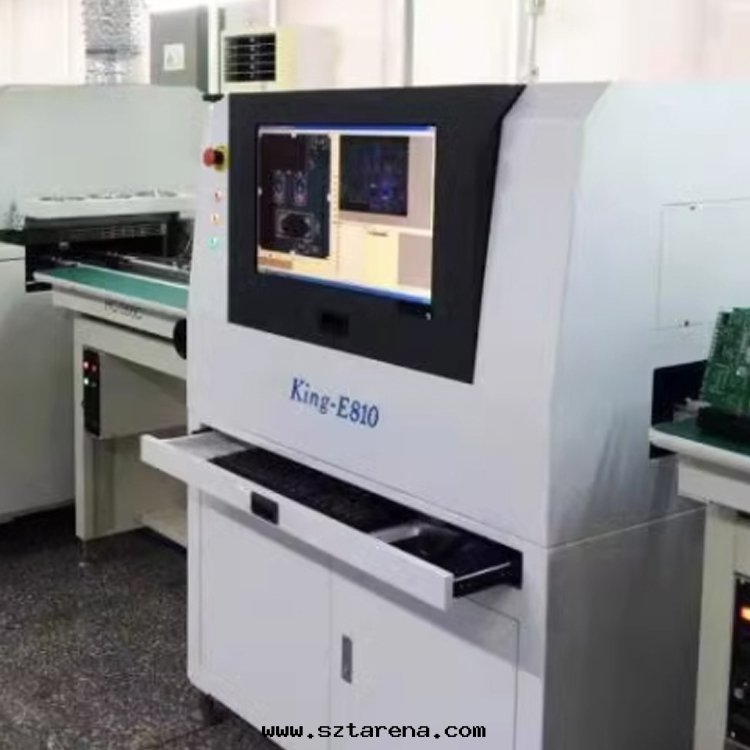

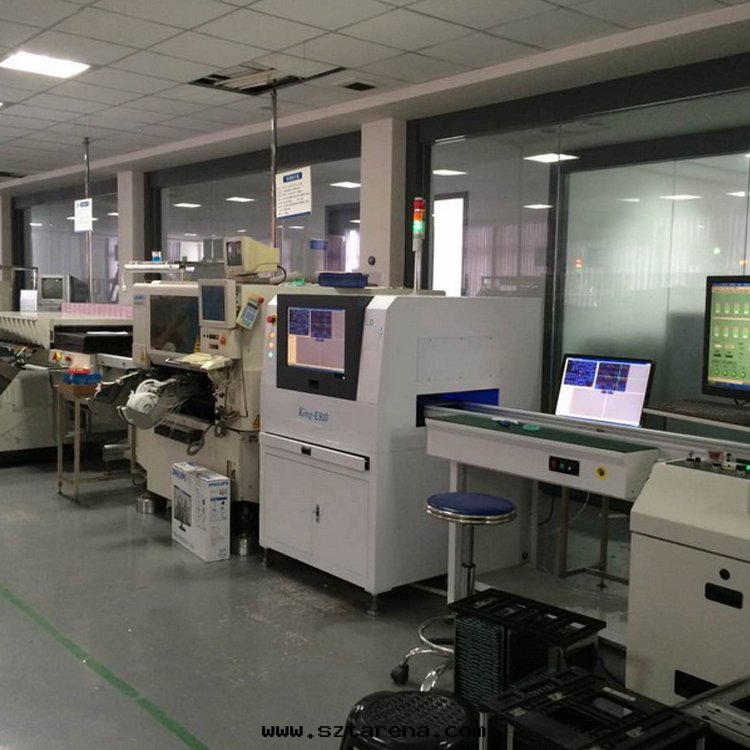

晟典AOI在線

類别	項目		規格參數
運輸	ＰＣＢ流動方向		自動，從左到右，從右到左，软件自動切換
	宽度調整		自動
	定軌		在前面(标準)
NG/OK信号	有标準NG/OK信号接口		标準
視覺識别系统	判别方法		邏輯算法,图片对比,彩色图象对比/外形轮廓对比/二值化參考对比,綜合應用,操作編程簡單
	攝像機		工業相機500万相素
	光源		RGB+白光，环形LED結構光源
	图像處理速度	0201 CHIP	< 6ms
		每画面處理时間	< 100ms (每画面處理时間)
	檢測內容	锡膏印刷	有無、偏斜、少锡、多锡、斷路、污染
		零件缺陷	缺件、偏移、歪斜、立碑、侧立、翻件、极性反、錯件、破損
		焊點缺陷	锡多、锡少、連锡
	防静電措施		防静電,不産生静電
機械系统	PCB尺寸		25mm×25mm~380mm×480mm (特殊要求可訂制)
	PCB厚度		0.5mm~2.5mm
	PCB翹曲度		<2mm（有夹具輔助矯正变形）(特殊要求可訂制)
	零件高度		0.5mm-25mm (特殊要求可訂制)
	最小零件		01005元件
	X、Y平台	驅動設備	高精度丝杆(台灣HIWIN上银)，及進口三菱伺服電機馬达系统
		定位精确	<25 um
		移動速度	700mm/S (MAX)
软件系统	操作系统		預安裝：Microsoft Win 7 /Win10
	識别控制系统	特點	统計外形建模，學習OK樣品，自動建立标準图像，識别數據及誤差閥值
		操作	图形化編程，自带元件庫，根據元件形狀選擇标準自動生成檢測框,精确自動定位，微米位微調，制程快捷
	Mark	點數	可選擇2个常用的Mark點,拼版多Mark功能
		識别速度	0.5S/PCS
控制系统	工控機（電腦主機）		工業計算機，Intel I7 CPU， DDR4 16G，256G固态硬盤
	顯示		24英寸LED顯示器
其它參數	機械外形尺寸(LWH)		970mm * 1070mm * 1450mm
	重量		約550公斤
	電源		交流220V伏特±10%，頻率50/60Hz，額定功率1.6KW (UPS不間斷電源選配)

AOI自動檢測技術以前主要用于PCB制造行業中。但随着元件小型化及对生産效率提高的不斷追求，AOI自動檢測技術已深入到SMT生産線的各个领域，如印刷前PCB檢验、印刷質量檢验、貼片質量檢验、焊接質量檢验等等。各工序AOI自動檢測檢測儀設備機器的出現幾乎完全替代人工操作（SMT人工視覺目檢），提高了産品質量和生産效率。AOI自動檢測檢測儀設備機器是一个忠實的QC檢查員，它是SMT貼片工藝品質控制流程中不可缺少的重要一环，AOI是實現SMT自動化檢測改善品質與节省人力的好幫手！在SMT電子貼片車間引進AOI自動光學檢測儀带来的附加價值探讨項目收益: 1.对産品品障; 2.高速全檢降低不佳率; 3.制程追溯 4.高複蓋率 5.品質提升 6.實时反饋 7. 节約 8.人力精簡，AOI自動光學檢測儀具有极高的準确性及穩定性，避免不佳品的誤判及漏檢，從而提高和穩固客戶的信賴感
