制造商 |
晟典電子SMT設備 |
|---|---|
| 型号 | SD-825L |
菜單産品分類Product classification
联系我们
服務热線：13510075168
公司座機：0755-29878225
L型下闆機
産品特點：
●外型結構:闆金結構与鋁型材进框架,表面噴塗處理,颜色为白色。
● 微電腦PLC控制系統，工作穩定可靠。
● 觸摸屏顯示操作，具有故障自動診斷功能，人機对話方便。
● 多項声光与觸摸屏內提示報警功能。
● 可根據PCB厚度設定料架升降步距。
● 具有自動計數功能，方便生産統計。
● 人性化設計确保PCB闆不被推破，提高産出能力
● 下接駁收PCB闆采用馬达进行送闆至料框
● 采用步进電機推闆，力度可调节，速度可以在觸摸屏設置，

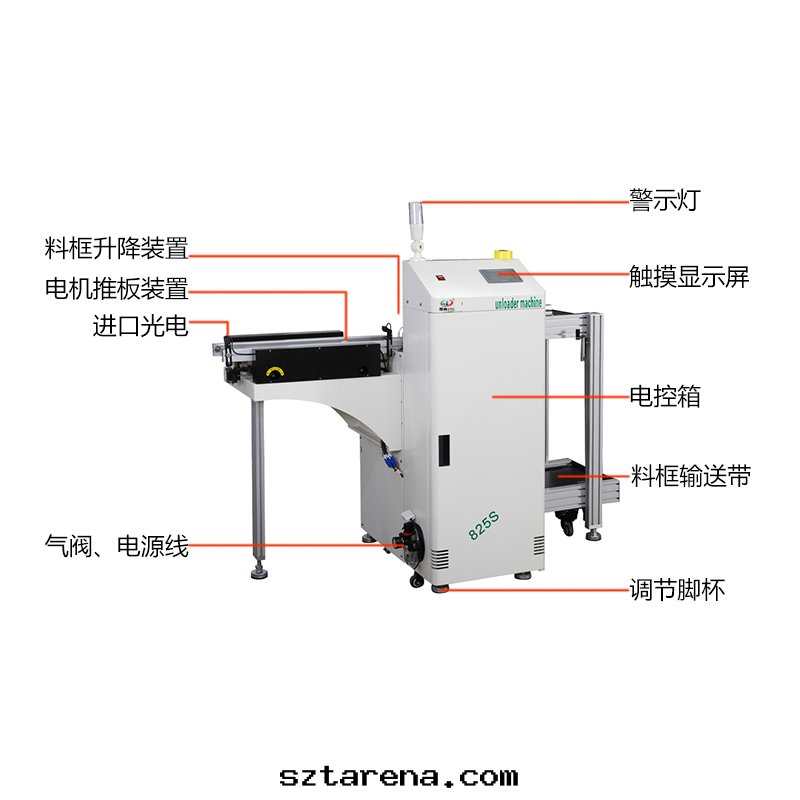

smt設備晟典下闆機收闆機

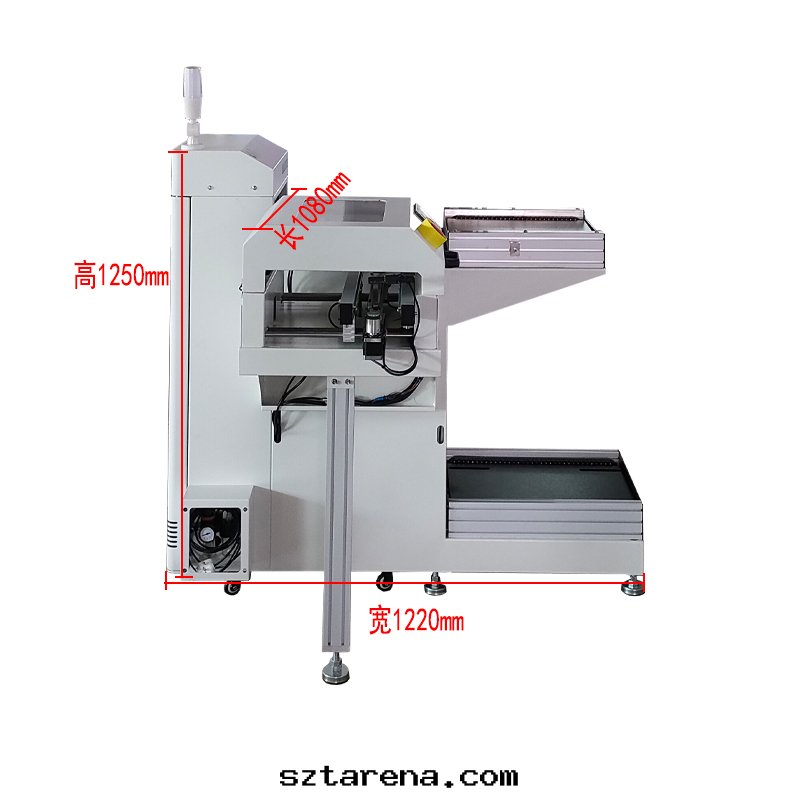

smt設備晟典下闆機收闆機

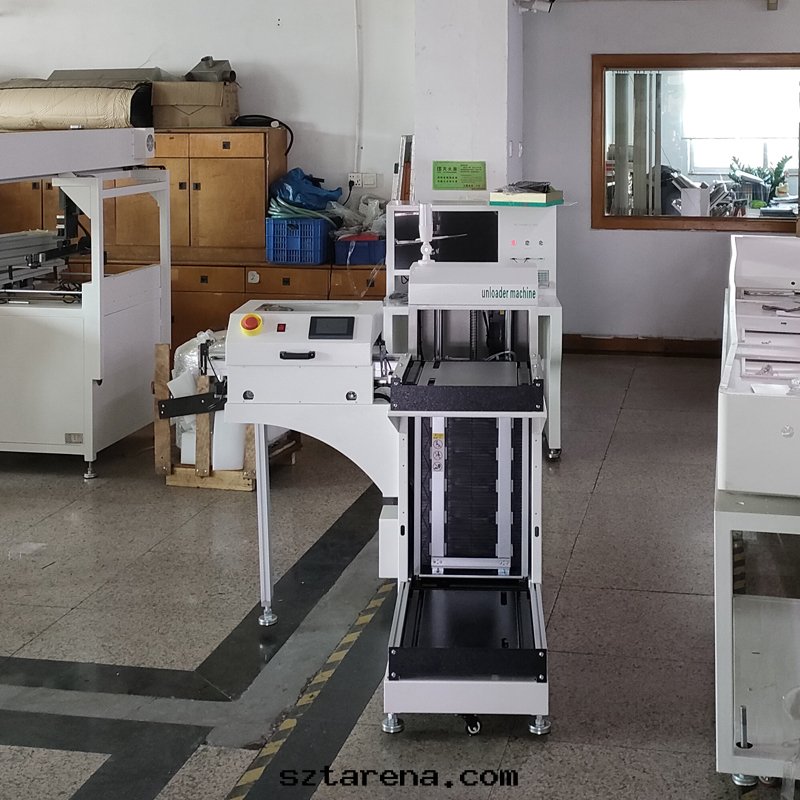

smt設備晟典下闆機收闆機

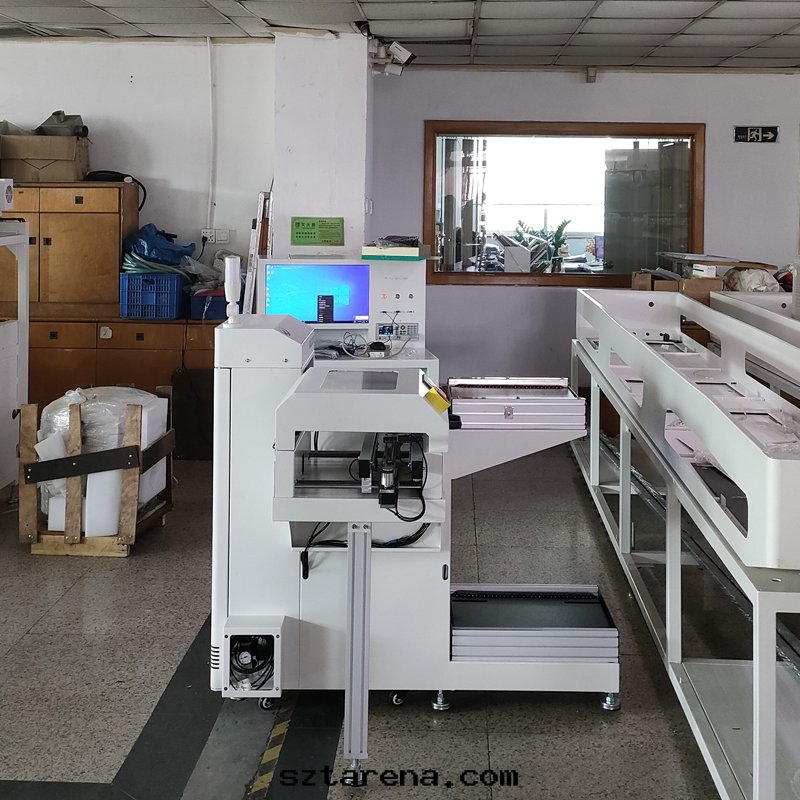

smt設備晟典下闆機收闆機

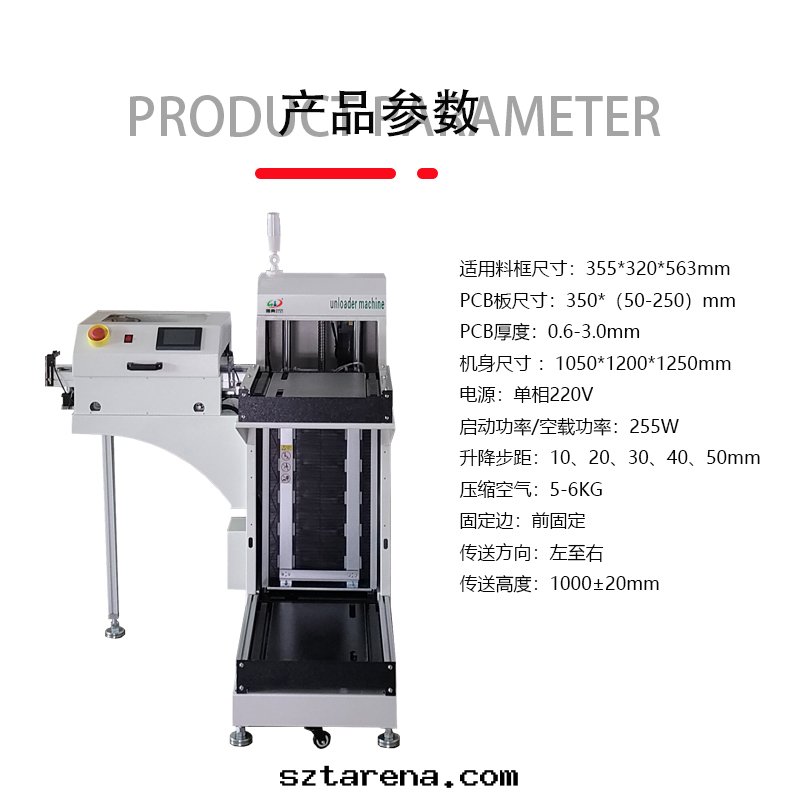

smt設備晟典下闆機收闆機

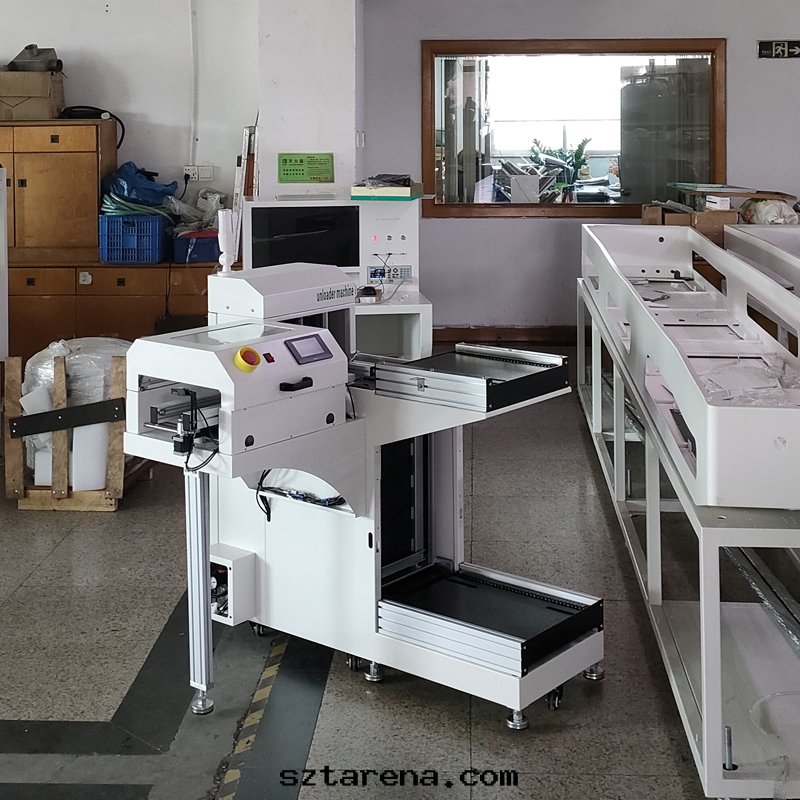

smt設備晟典下闆機收闆機
|
序号 |
适用範圍 |
|
|
1 |
适用料框尺寸 |
355*320*563mm |
|
2 |
PCB闆尺寸(MM) |
350（50-250） |
|
3 |
PCB厚度 |
0.6-3.0mm |
|
機 體 |
||
|
1 |
機身尺寸 L*W*H（MM） |
1060*1200*1250 |
|
2 |
機身 |
L型 |
|
3 |
機體重量 |
180KG |
|
控制系統 |
||
|
1 |
電源 |
單相220V |
|
2 |
啟動功率/空载功率 |
105W |
|
3 |
升降步距 |
10、20、30、40、50（mm）可任意設置 |
|
4 |
壓縮空气 |
5-6KG |
|
5 |
固定邊 |
前固定（可訂做後固定） |
|
6 |
傳送方向 |
左至右（可訂做右至左） |
|
7 |
傳送高度 |
900±20mm |
|
8 |
步距选擇 |
1~5步(10毫米步距) |
|
9 |
耐電壓 |
AC端子对地1500VAC,1分鐘 |
|
10 |
使用环境 |
無腐蝕气體和粉塵的环境 |
|
11 |
抗干擾 |
電壓雜訊: 1000Vp-p、波宽1us、1分鐘 |
|
12 |
下接駁推PCB闆驅動 |
采用步进馬达（42*48） |
|
13 |
PLC |
西門子（专用控制器） |
|
14 |
觸摸屏 |
Samkoon4.3#智能觸摸屏 |
下闆機的pcb闆面，采用可編程控制器系統，穩固的結構和傳送軌道,美觀。锡膏印刷機的主要作用是把锡膏印刷在锡膏印刷機上，然後进行锡膏的吸收。由于锡膏的粘度大，所以它不需要在pcb闆上进行貼裝，而是将锡膏送到吸闆機內部。这樣就使得smt生産加工中的工藝过程更加簡便。另外，由于電子産品进入smt生産加工中需要經过一系列測試和評估。 上闆機采用plc控制，可以實現自動上升高度功能，可以根據不同的工作环境自行调整上闆機的高度。由于是plc控制，因此，上闆機的電源和電源插座都由plc控制。
