升降式接駁台

制造商	晟典
型号

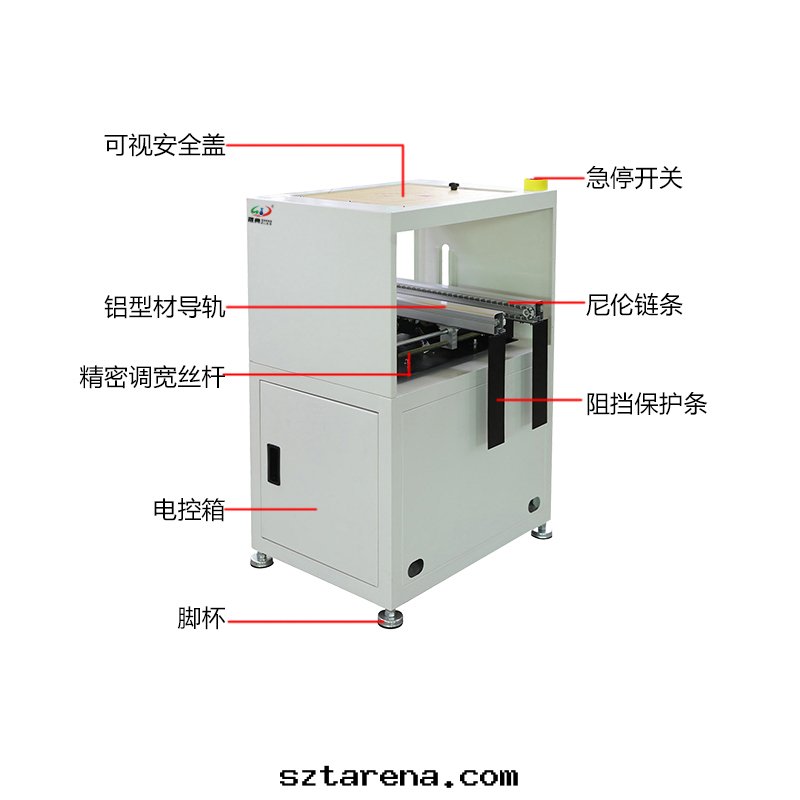

1、标準精密丝杆调宽窄,保證调宽窄順暢;

2、采用专業耐磨防静電平皮带,专用鋁型材導軌,保證接駁順暢,運輸平穩;

3、标準配備信号線,可与其它設備进行在線接駁

4、可根據客戶要求制做導軌长度不等的接駁台

5、工作台面配備了防静電胶皮,以便更好防止静電;

6、傳送馬达采用两个42*48步进電機

7、伸縮直線滑軌20*20精準耐用、耐磨

8、气缸升降部分不抖動上、下順暢

9、伸縮采用86步进控制系統

10、标準SMEMA通訊線

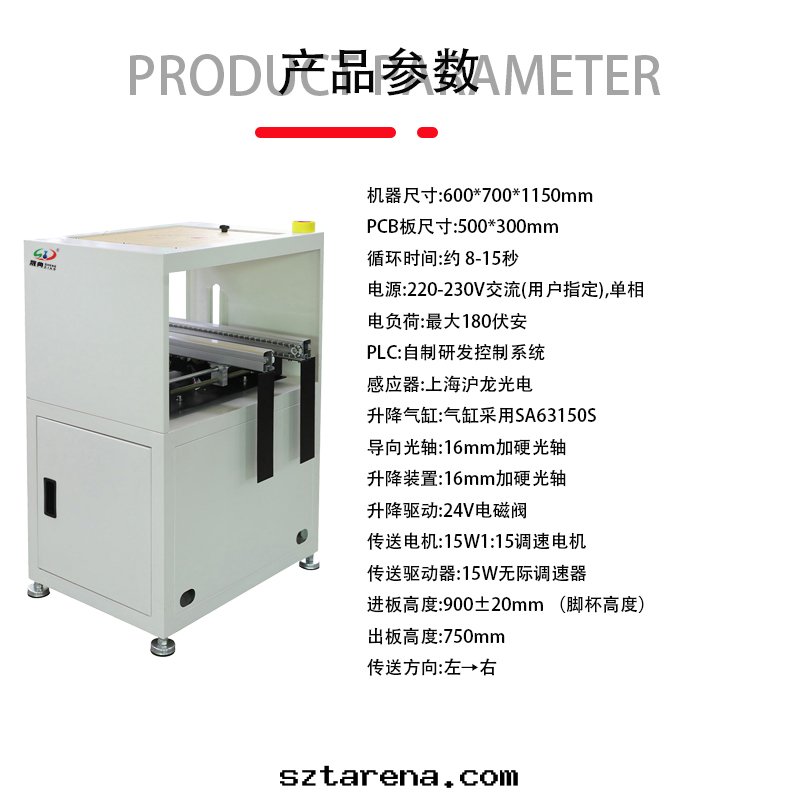

晟典升降式接駁台

型号	SD系列接駁台

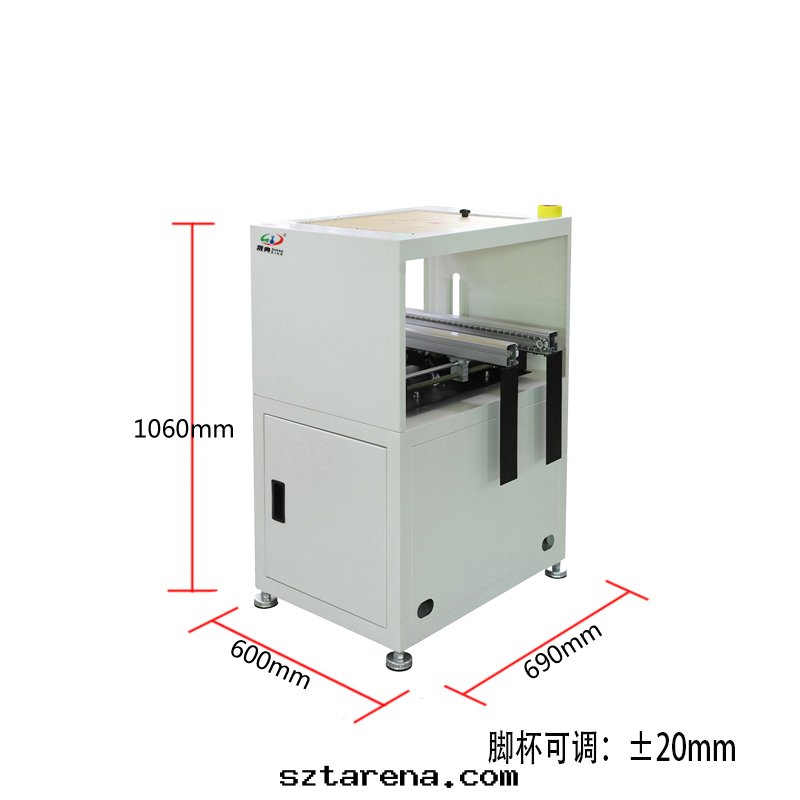

外形尺寸	1500850900mm
PCB闆宽度PCB	50-350mm
運輸高度	900±20mm
PCB運輸方向PCB	L-R(R-L)
PCB運輸速度PCB	0~3000mm
伸縮尺寸	580mm
伸縮控制	PLC控制系統
伸縮動力	步进電機及步进驅動器
伸縮方式	双按鈕開關与觸摸屏控制
電源	AC220V1P 50/60Hz
耗電量	Approx.100W
軌道长度	920mm
控制方式	PLC+觸摸屏
重量	約150KG
通訊接口	采用双線電缆
單軌	1为固定邊，2为活動邊

升降接駁台使用詳细步驟:

1打開開關，给機器通電;

2根據闆的宽度调节接駁台的宽度;

3根據左右两邊機器導軌的高度调节感應器高度，使升降接駁台与左右两邊機器導軌在同一水平線上。

4调节操作界面中的手動界面，将功能設置區里面的功能設置成适合自己産品的類型(功能設置區里面的數據都是可以进行修改的)，然後在手動操作區进行手動进行操作，如若沒有問題，按下返回按鈕，打開自動模式，按下啟動按鈕，如若沒有問題就可以投放到生産中使用了;若操作过程中出現了錯誤，警報器就会報警，看到警報器顯示報警後，按下急停按鈕，然後順时針旋轉急停按鈕，急停按鈕就会複位，警報器就不会再继續發出警報，然後點擊故障查询，查看出現故障的位置在哪里。
