在線锡膏檢測機

制造商	晟典
型号	S8080

1、可編程的空間光調制

原始的PSLM可以通过使用软件来模拟光栅的周期。該方法通过取消了機械驅動和傳動部件，避免了機械磨損和維護費用，大大提高了精度和應用範圍。

2、相位測量法

通过全陰影的相位調制，我们可以提供較高的檢測分辨率（0.37um），4-8次采樣，确保了較高的重複性。采用高精度的螺釘和導軌，可达到完美的檢測性能。

3、三維漫射照明

利用同步結構光可以很好地解決了焊料檢測中的陰影影響問題。使用尺寸RGB光源結合高对比度，我们能夠完美地與任何襯底工作。这包括黑色基底，陶瓷基底，以及糊的2D/3D彩色图像。

4、有源RGB 2D光源

專利RGB調諧函數采用红、綠、藍图像，采用獨特的濾波算法，解決了焊料橋檢測中的虛警以及尋找表面相对零的不确定性。RGB Tune還負責提供2D/3D測量和顯示打印焊膏的图像。

5、Z軸實时動态跟蹤和遠心静态視覺補償能力

PSLM的特點提供了对PCB翹曲变化的實时動态跟蹤，完美地解決了柔性電路闆和PCB翹曲的問題。

6、5分鐘的編程和一次按壓操作

各級工程师可以通过導入Gerber模块和友好的編程界面，快速準确地獨立編程。我们的單壓操作旨在大大降低对操作人員的培訓壓力。

7、功能強大的静态过程控制软件

實时的SPC信息顯示，可以为用戶提供強大的質量控制。所有種類繁多的SPC工具都只会吸引用戶的眼球。此外，您還可以提供不同的導出格式。

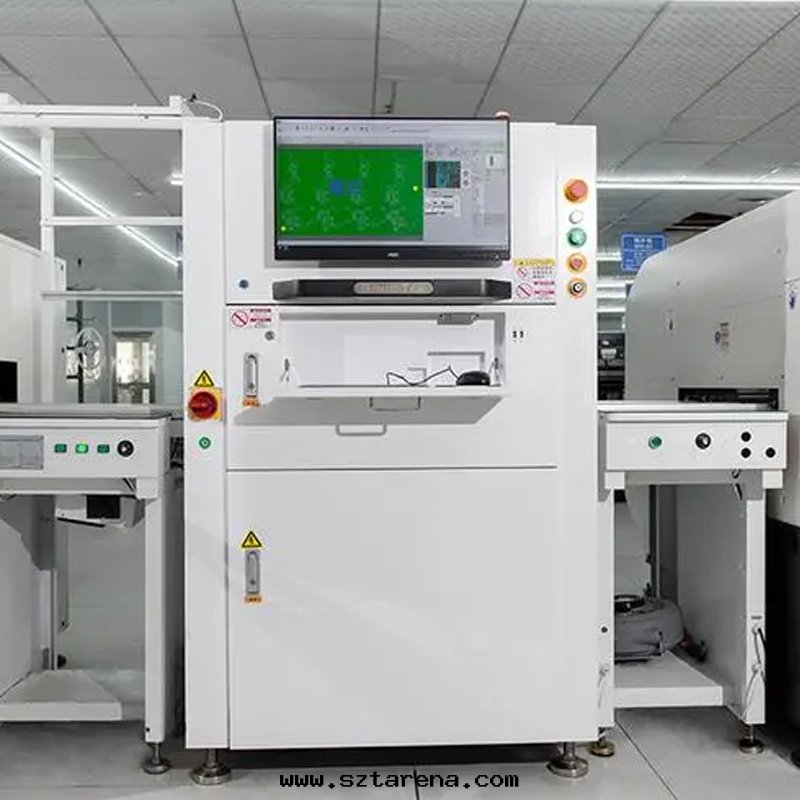

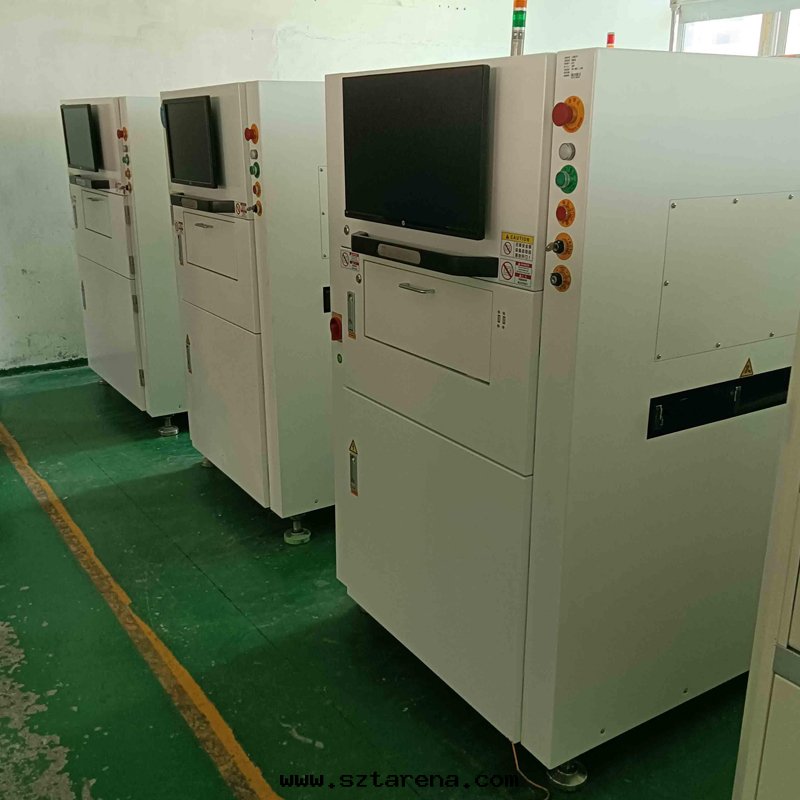

SPI锡膏檢測儀

型号	S8080
測量原理	3D白光PSLM PMP (可編程結構光栅相位調制轮廓測量技術)
測量項目	體積、面積、高度、XY偏移量、形狀
檢測不良類型	漏印,少锡,多锡,連锡,偏位,形狀不良,闆面污染
鏡头解析度	16um，（13um可選項）
相機像素	5M
鏡头類型	遠心透鏡
FOV大小	40.9*32.7mm
精度	XY方向：1um；高度：0.37um
重複精度	高度：≤1um (3 Sigma)；volume/acreage:<1%(3 Sigma)
檢測重複性	<10%
檢測速度	0.45s/FOV
檢測头數量	單头
红綠藍色/RGB三顔色選擇光源	标準設備配備
基準點檢測时間	0.5 sec/piece
PCB扭曲的實时z軸補償	标準設備配備
最大檢測高度	±550um（±1200um可選）
弯曲PCB最大測量高度	±5mm
最小焊盤間距	100um（焊盤高度150um为參考）
最小測量大小	150um
最大PCB尺寸	X460xY460mm
PCB厚度	0.4-7mm
頂部和底部間隙	頂部30mm，底部40mm
闆邊距離	3mm（多功能夹邊）
靈活的或固定的軌道設置	前軌道（可選擇後軌道）
PCB傳輸方向	左到右或右到左
軌道宽度調整	手動，自動作为選項
工程统計數據	直方图、Xbar-R图、Xbar-S图、CP&CPK、%儀表可重複性數據、SPI每日/每周/每月報告
Gerber & CAD數據導入	支持Gerber格式（274x、274d）；手動教學模式模型；CADX/Y，零件号，软件包類型導入
電腦類型	高性能服務器
中央處理器	英特爾I7
RAM	24G
GPU	2G discrete graphics
硬盤	1T
DVD+RW	标準設備配備
操作系统	Windows 10專業版（64位）
設備規格	1000x1150x1560mm;965KG
電源	220V,10A
气壓	4~6Bar
功率（啟動/正常）	啟動：2.5kw /正常運行功率：2kw

SPI锡膏檢測儀的工作原理
SPI锡育檢測儀采用光學成像技術，通过高速拍攝PCB闆上的锡有印刷图像，将图像傳輸到電腦上，再通过图像處理算法進行分析和處理，最後輸出檢測結果。該儀器通过将PCB闆上的锡有印刷图像與預設的标準图像進行比較，從而得出檢測結果。
SPI锡膏檢測儀的應用
1.檢測锡有印刷的精度和質量。SPI锡有檢測儀可以檢測锡有印刷的位置、面積、高度、形狀、間距等參數，以确保锡有印刷的精度和質量达到要求。这可以避免因锡有印刷不良引起的焊接問題和電路連接問題。
2.提高PCBA生産效率。傳统的锡膏檢測方法通常需要人工檢查，效率低下且易出錯。而SPI锡有檢測儀可以實現自動化檢測，大大提高了生産效率。同时，該儀器可以在PCB闆生産过程中實时檢測锡有印刷質量，及时發現問題並進行調整，從而避免不良品的産生。
3.提高PCBA的質量和穩定性。SPI锡有檢測儀可以确保锡有印刷的精度和質量符合要求，從而保證PCB闆的質量和穩定性。这对于需要高品質、高可靠性的電子産品来说尤为重要。
使用SPI锡膏檢測儀需要注意的事項
1.对于不同類型的PCB闆和锡有，需要進行相應的設置和調整，以保證檢測結果的準确性和可靠性。
2.在使用过程中需要定期清潔檢測儀器的鏡头和傳感器，以保證图像的清晰度和準确性。
3.在使用前需要進行儀器的校準和檢查，以确保儀器的正常運行。
4.在使用过程中需要避免外界干扰和震動，以免影響儀器的工作效果。
