PCB分闆機（切闆機）
•凡有V-CUT之S.M.T.D.PC闆（基闆）式皆可适用于此機器。
•以機器分割，行程可調，應力小，防止焊點龜裂，不傷闆，效率高。
•分闆时保持PC闆不動，刀片来回滑動，品質保證。
•本機器上刀調整座，可調高、低點达20mm
•对于超高零件特殊高度可达70mm
•最小能切0.4mm以上的PCB闆。
•能切V槽有間斷的PCB闆。
•标準機只能切闆长400mm以下的PCB闆，更长需要訂做。

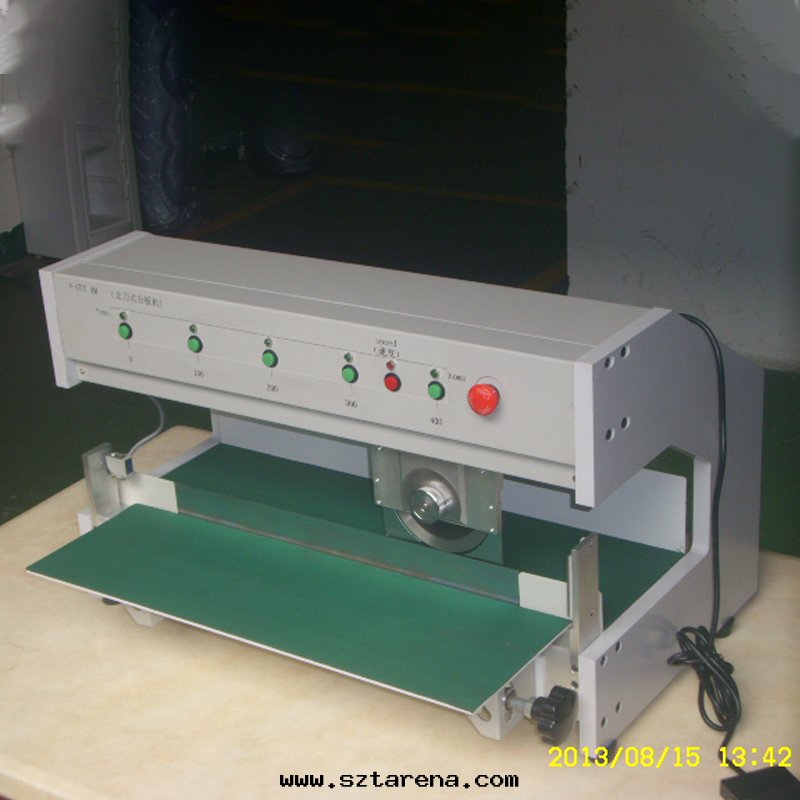

smt設備晟典分闆機

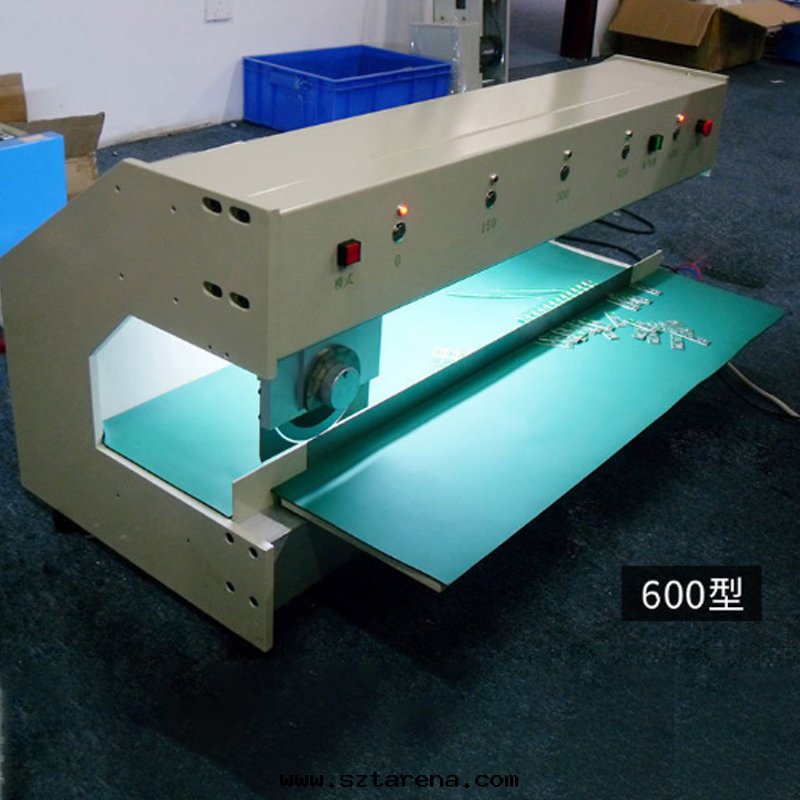

smt設備晟典分闆機

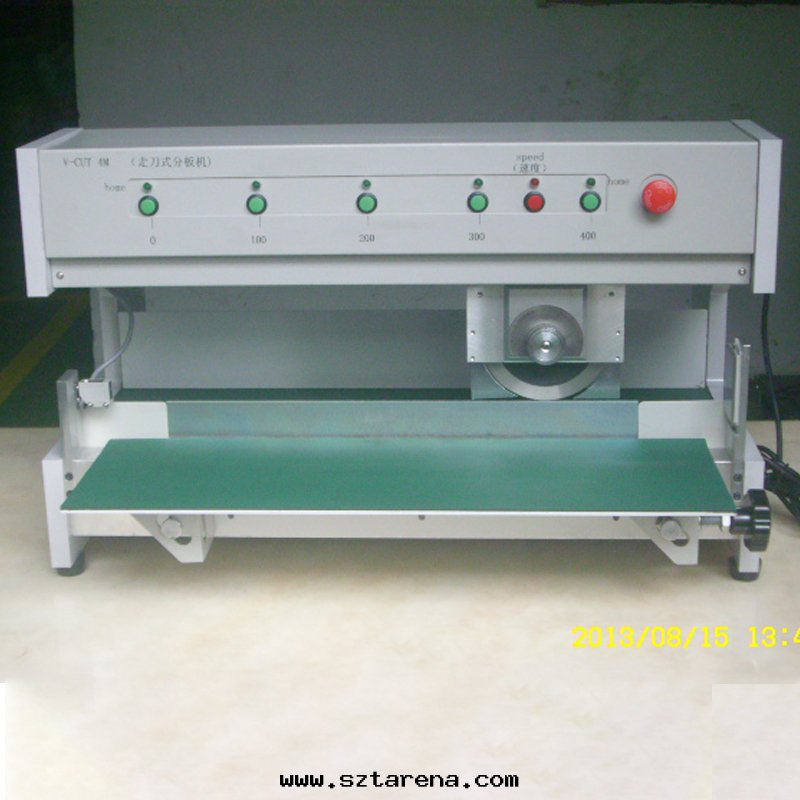

smt設備晟典分闆機

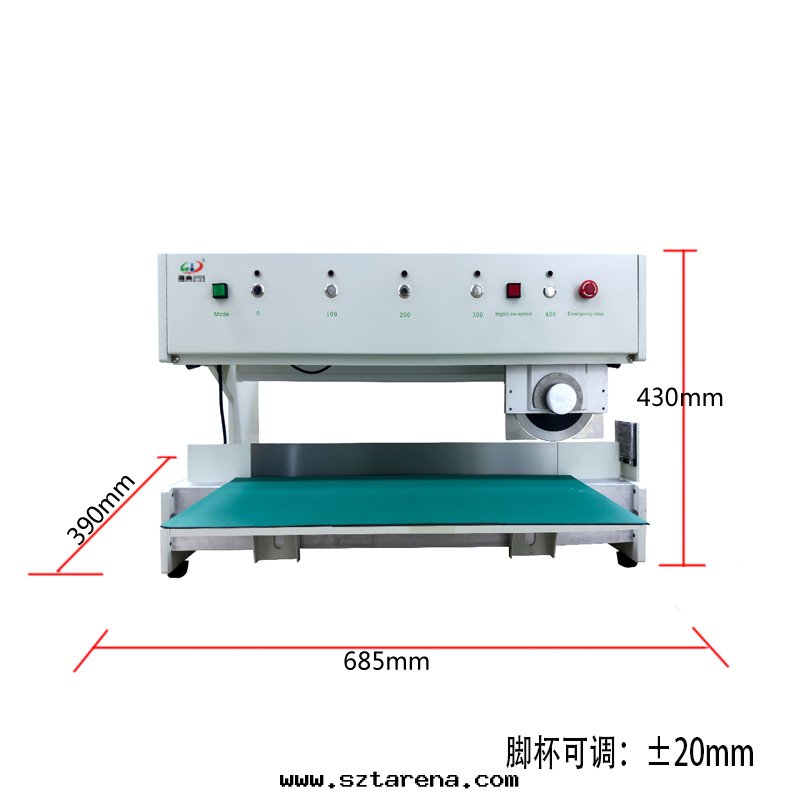

smt設備晟典分闆機

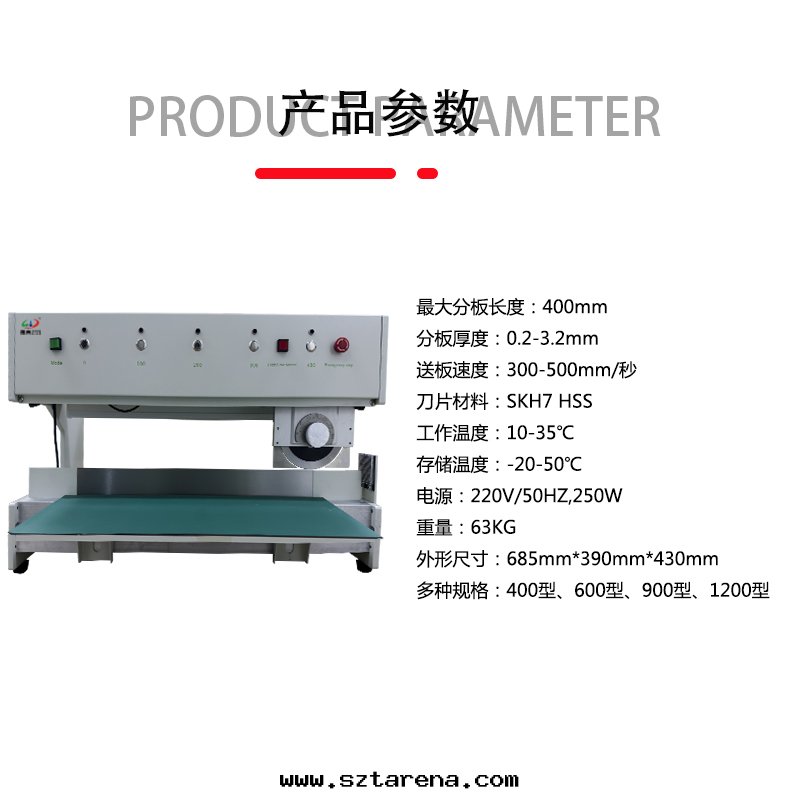

smt設備晟典分闆機
PCB切割厚度A 0.4-3.2mm
PCB闆V型槽切割厚度B 标準值：厚度A的1/3
最大值：0.8mm
V型槽尺寸Ｃ 最小值：0.25mm
裁切後外觀尺寸的增加 0.1-0.2mm
说明及特點：
•Power:110V/220V AC 60HZ/50HZ
•Size:L720 x W400 x H470 mm
•Weight:42kgs
PCB分闆機切闆機操作方法
1.切闆过程中PCB不動，圆刀滑移，确保基闆電子元件不因移動而損壞
2.圆刀滑移速度可調节
3.因應V槽深深淺及刀具損耗，上圆刀與下直刀之間的距離可準确調整
4.可解決零件跨越V槽来實現分闆
5、PCB切闆機分切时将切闆时所産生的內應力降至最低而避免锡裂
6.分切速度透过旋鈕控制，分闆行程可自由設定並有LCD顯示
7.可依要求加裝輸送带，提高性能表現
8.三組電眼保護，确保安全生産。
操作要求:
1、打開電源開關
将切割行程設定到合适长度,最大分闆长度为460mm,根據PCB闆的长度設定,通常为400mm.根據PCB闆的大小與材質,切刀速度有四種選擇,通常選擇3檔.
2、PCB 闆的V槽直接定位于下切刀,踩腳踏制即可分闆,每踩一次工作一个行程.松開踩腳踏制即可間斷↵
3、上下刀口的間距为0-0.1mm,两刀口不能接触或者重疊.
4、切闆操作时,嚴禁直刀口未卡入V槽,就進行切割,此種狀况极易損壞圆刀和直刀
注意事項:
1.開機前确保電壓、電流及液壓等值的正确、穩定。
2.設備準備運行前，所有人員必須通知離開設備，确保人身安全才可開機運行。
3.分切機在運行时，切忌用手触摸運行中的膜卷或輥芯，以免将手卷入造成人身傷害。
