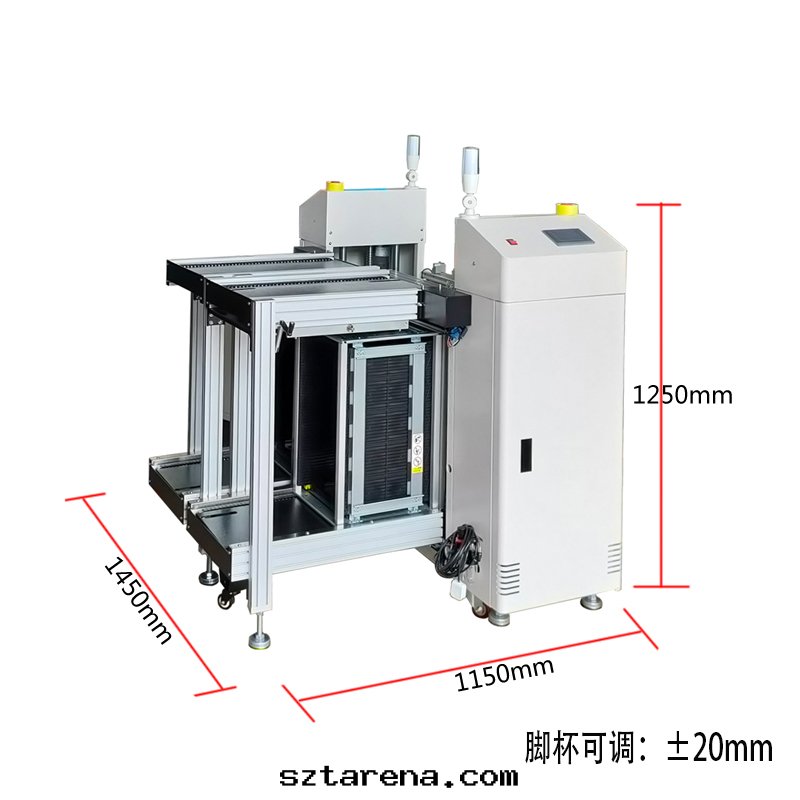

SMT線路闆上料機主要特點和功能

SMT線路闆上料機专为電子制造自動化設計，主要用于高效、精準地将PCB闆从存儲位置輸送到生産線，提升整體生産效率。其主要特點和功能包括：

‌高度自動化操作‌：通过機械手自動抓取、頂升上料和傳送PCB闆，大幅減少人工干預，确保连續化生産 ‌。

‌先进控制系統‌：采用PLC和觸摸屏界面，實現微電腦控制、參數调整（如升降步距和傳送速度）和故障自動診斷，操作簡便且運行穩定 ‌。

‌精準定位功能‌：配備限位裝置、中心拍闆系統和调偏系統，确保PCB闆在輸送过程中位置準确（精度可达±0.1mm），避免位移或損傷 ‌。

‌强大适應性与兼容性‌：可處理不同尺寸、形狀的PCB闆（如斜放自動平衡），並支持SMEMA接口無缝对接上下遊設備，适應多樣化生産需求 ‌。

‌安全可靠運行‌：集成过载保護、声光報警和緊急停車裝置，在异常情况时及时停機，保護設備和人員安全 ‌。

‌效率顯著提升‌：通过连續上料和高速響應（如十幾秒處理一块托闆），減少工序等待时間，單日産量可提高50%以上，适用于24小时生産环境 ‌。

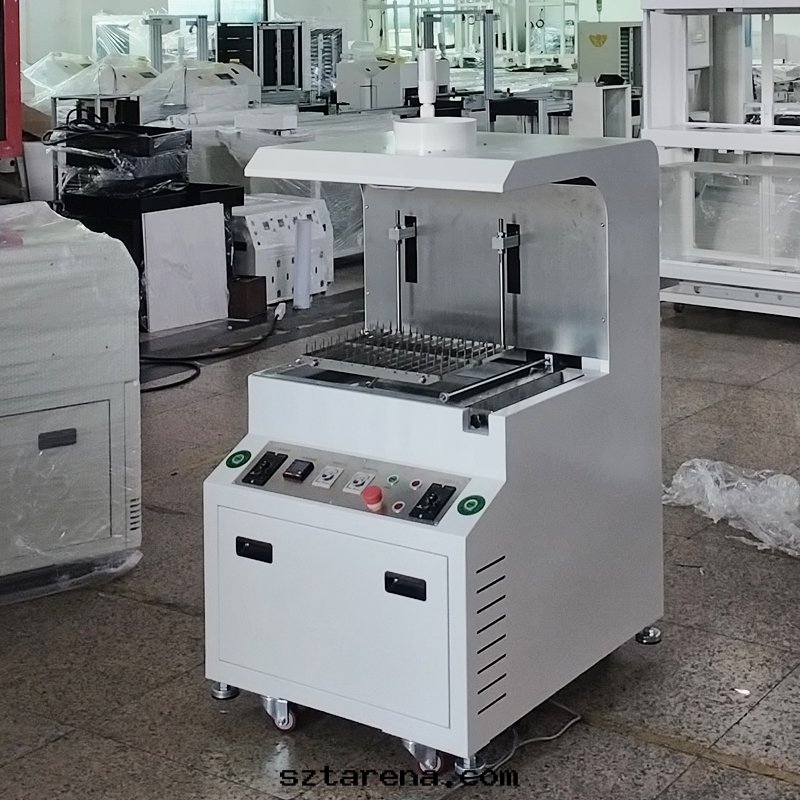

SMT浸焊機關鍵使用技巧

Smt浸焊機關鍵使用技巧的實戰總結：

‌一、温度精準控制‌

‌預热設定‌

提前60分鐘開機，無铅工藝锡温嚴格控制在‌260±5℃‌（通过温控表實时校準）‌

預热區温度保持80-150℃範圍，时間40-100秒（防止热冲擊）‌

‌锡液管理‌

每浸焊4块闆必須刮除锡面氧化物，避免焊點夾雜锡渣‌

添加焊条时确保长度足夠，防止过短頂倒底部元件‌

‌二、浸焊操作技巧‌

‌入锡手法‌

PCB以‌5-10°斜角‌緩慢浸入（＞30°易導致焊锡飛濺）‌

浸入深度＝闆厚的‌50%-70%‌，时間嚴格控制在‌3-5秒‌‌

‌焊點增强‌

提闆时保持5-10°傾角勻速上升，避免焊點拉尖‌

焊點不飽滿时可‌二次浸焊‌（速度加快至2秒內）‌

‌三、質量与安全保障‌

‌焊前防護‌

铜箔面單面接觸助焊劑，元件面嚴防污染‌

布設頂針避開底部元件，避免機械損傷‌

‌焊後質檢‌

目視檢查焊點：拒絕虛焊/短路/锡珠（重點核查IC引腳）‌

不良品貼紅色标签隔離並记录‌

‌四、關鍵注意事項‌

‌安全操作‌

身體距離锡槽≥30cm，刮锡渣时佩戴耐高温手套‌

設備温度异常（温差＞5℃）立即停用檢修‌

‌設備養護‌

每日關機後清理锡渣+酒精擦拭設備表面‌

助焊劑噴雾系統每周酒精冲洗防堵塞‌

‌五、增效技巧‌

助焊劑噴塗後静置20秒再浸焊，增强活性‌

多批次生産时采用磁性治具，換型时間縮短至15分鐘‌

通过精细控制傾角、温度及流程銜接，可提升良率30%以上‌。

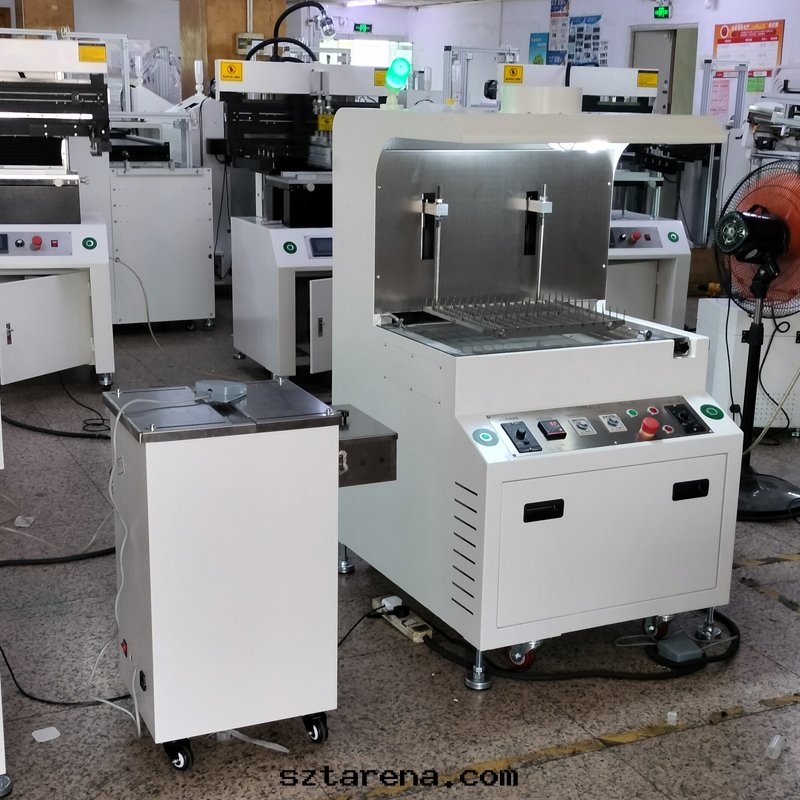

SMT浸焊機作業指導書

SMT浸焊機作業指導書的核心操作規範：

‌一、操作流程‌

‌設備預热‌

提前60分鐘開啟電源，温度設定为260±5℃（需通过温控表校準）‌。

确認气壓值穩定在0.5MPa（若設備含气壓系統）‌。

‌助焊劑浸塗‌

用夾具夾持PCB闆，僅使铜箔面接觸助焊劑液面，避免元件面沾染‌。

‌浸焊操作‌

将PCB与锡液呈30°斜角緩慢浸入，浸入深度为闆厚的50%-70%‌。

浸焊时間：3-5秒，随後以30°角勻速提起‌。

每浸焊4片PCB需刮除锡面氧化物，保持锡液清潔‌。

‌冷却處理‌

浸焊後立即将PCB移至安全區域自然冷却，嚴禁觸碰未冷却闆‌。

完全冷却後側放于防静電器具中，不同機型分區存放防止摩擦‌。

‌二、安全与防護要求‌

‌个人防護‌

全程佩戴接地的防静電手环‌。

操作时身體距锡槽30-50厘米，避免焊锡飛濺燙傷‌。

‌設備安全‌

嚴禁運行时徒手接觸設備內部或設定全自動模式‌。

异常情况立即按下緊急開關並上報‌。

‌三、質量控制要點‌

‌焊前檢查‌

确認元件插裝到位，無偏移/浮起現象‌。

锡膏使用前攪拌3-5分鐘，未用锡膏超过12小时需冷藏‌。

‌焊後檢验‌

目視檢查：焊點無漏焊、虛焊、短路、锡珠或拉尖‌。

借助放大鏡确認IC無反向、移位及少件/多件問題‌。

發現不良品用紅色箭头标签标識並记录報表‌。

‌四、設備維護‌

‌每日維護‌

關機後彻底清洗鋼网/刮刀，清理锡渣及助焊劑殘留‌。

酒精清潔設備表面，保持工作區無雜物‌。

双軌上闆機在PCB自動上料中主要作用

双軌上闆機在PCB自動上料中主要作用是提升整體生産效率和自動化水平，具體體現在以下幾个方面：

‌大幅提高生産效率‌：采用双軌設計，允许同时處理两块電路闆，顯著加快上料速度，減少設備空閑时間。

‌降低勞動强度和人为錯誤‌：自動化操作替代人工干預，避免了手動上料的疲勞和失誤風險，确保生産流程更穩定。

‌增强精度和穩定性‌：集成高精度控制系統（如PLC和視覺定位），實現精準基闆抓取和傳送，降低産品不良率。

‌支持智能生産線集成‌：通过物联网和AI技術，實現遠程監控与自适應调整，为未来智能工廠提供無缝協同能力。

此外，其發展正朝向智能化和定制化方向演进，例如通过深度學習優化物料管理，适應多樣化生産需求。

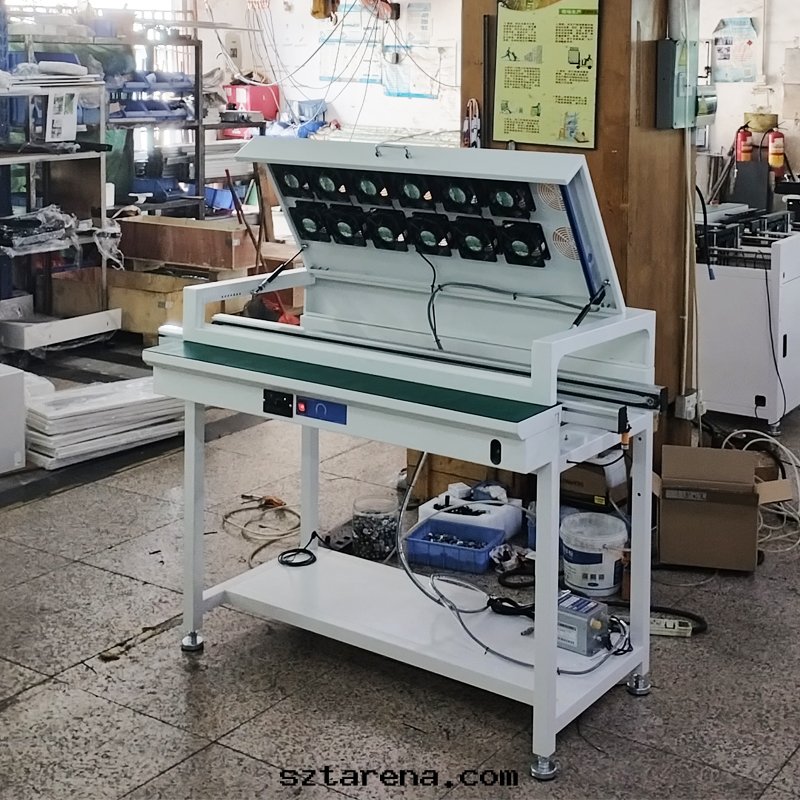

SMT鍊条接駁台带冷風罩的作用

SMT鍊条接駁台带冷風罩在生産線中扮演至關重要的角色，其主要作用包括：

迅速降低回流焊或波峰焊後PCB闆的表面温度，減少元件損傷、焊點氧化或橋區問題的發生。

提供自然冷却空間，避免操作員直接接觸高温闆，保護人員安全。

防止热闆直接进入後續設備（如AOI），影響其性能或壽命。

作为炉後檢查（如AOI、目檢）前的緩冲，确保檢查站有闆可檢，並为返修闆提供臨时存放位置。

提高生産效率和整體穩定性，通过冷却減少變形風險。
