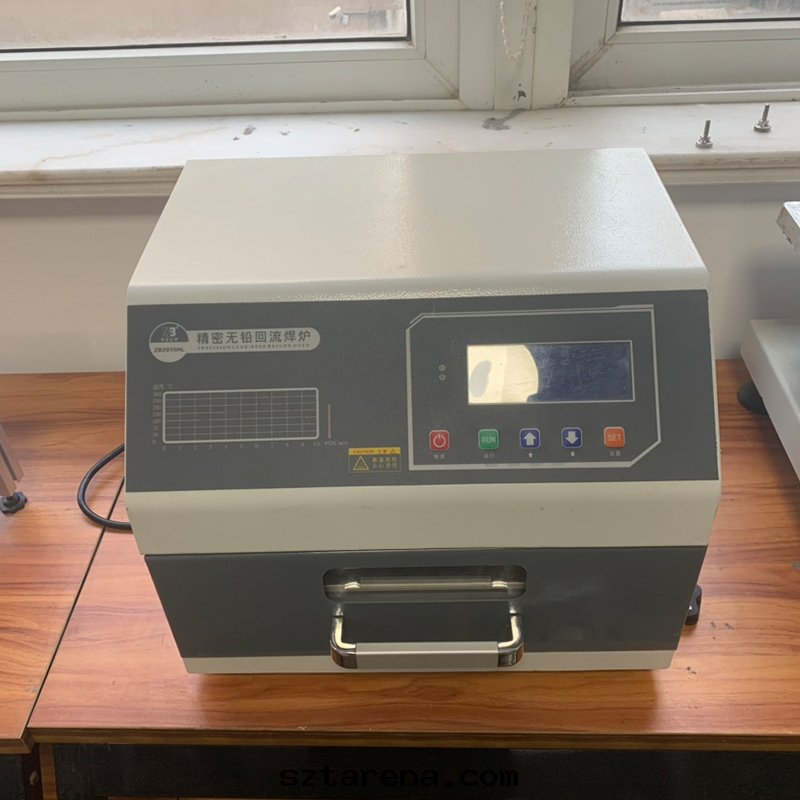

Smt迷你回流焊機的功能分析

Smt迷你回流焊機（又稱台式回流焊）是針对研發、小批量生産及特殊场景設計的緊湊型焊接設備，其核心作用在于以‌低成本、灵活操作‌滿足特定焊接需求，与傳統大型多温區回流焊互为補充。

核心功能与定位差异‌

‌研發验證与小批量生産‌
适用于新産品原型試制、工藝參數调試（如無铅焊料實验），避免占用大型産線資源，顯著降低研發成本‌。

‌維修与返工支持‌
可对單块PCB进行局部返修，精準控制焊接位置（如BGA芯片重焊），避免整闆过炉導致二次損傷‌。

‌教學与培訓工具‌
在電子類专業院校中，用于演示SMT回流焊全流程（預热→回流→冷却），直觀呈現焊點形成機理‌。

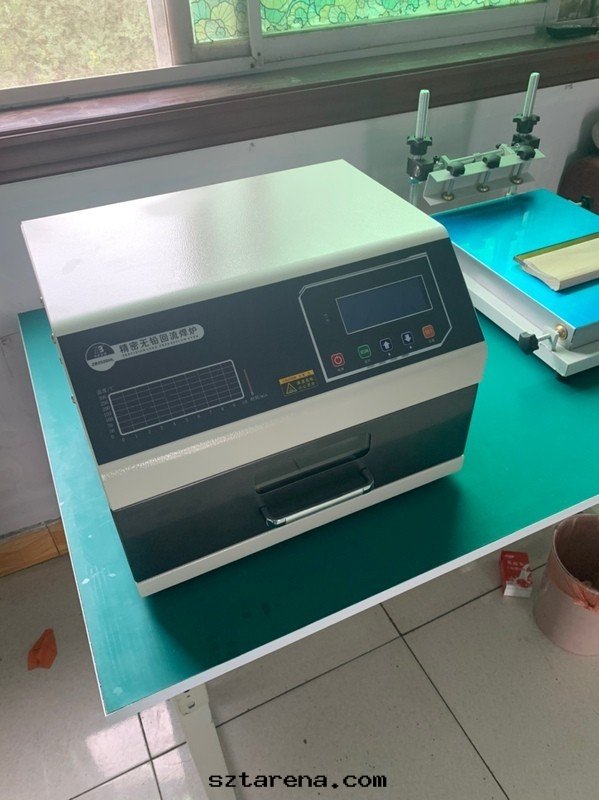

Smt抽屜式回流焊的特點和作用

Smt抽屜式回流焊作为實验級回流焊設備，具有以下核心特點和作用：

核心特點

‌緊湊模块化設計‌
采用抽屜式結構，桌面級體積节省空間，維護便捷且支持非标定制‌。

‌精準温控技術‌

獨立温區控制（±2℃精度），相鄰温區温差最高可达100℃不串温‌

紅外均勻加热結合獨立小循环運風系統，热補償快速（温差<5℃）‌

‌高效能配置‌

专利發热線技術實現20分鐘快速升温，能耗降低30%‌

可选配强制制冷与助焊劑回收系統，滿足环保需求‌

核心作用

‌高精度焊接‌
双焊接區設計配合±10mm/min傳輸精度，完美适配BGA/CSP及0201微型元件焊接，消除移位缺陷‌。

‌研發与调試支持‌
灵活调节各温區參數，支持八線温度曲線測試（△T≤8℃），加速無铅工藝開發‌。

‌多场景适配‌
从實验室原型制作到小批量生産，尤其适用于醫療電子、航空航天等高可靠性領域樣品验證‌。

線路闆回流焊接的标準流程

線路闆回流焊接的标準流程及關鍵控制點：

一、焊前準備

‌焊膏印刷‌
使用鋼网将锡膏精準印刷至PCB焊盤，鋼网開孔需与焊盤位置嚴格对齊‌。
→ 印刷質量直接影響焊接良率

‌元件貼裝‌
貼片機通过視覺定位系統将SMD元件精确放置于锡膏上‌。

特殊元件需人工複查位置精度‌

二、焊接流程（四階段温控）

預热區 → 保温區 → 回流區 → 冷却區

‌預热區（60-150℃）‌

升温速率：1-3℃/秒

作用：蒸發溶劑，激活助焊劑，防止热冲擊‌
PCB均勻升温至焊膏软化塌落

‌保温區（120-165℃）‌

恒温时間：60-120秒

作用：揮發殘留潮气，清除焊盤氧化物‌

确保PCB各區域温度均衡‌

焊膏完全熔化，液态锡潤湿焊盤形成合金焊點‌

峰值温度持續时間：30-60秒‌

‌冷却區‌

强制風冷速率：2-4℃/秒

作用：快速固化焊點，形成穩定金屬连接‌

三、特殊工藝處理

‌双面闆焊接‌
優先焊接元件少的一面（紅胶工藝），第二面用锡膏工藝；或采用分层温控（下温區降温）‌

‌氮气保護‌
向炉內注入氮气減少氧化，提升焊點可靠性‌

‌通孔元件‌
需特制針管鋼网增加焊膏量，元件耐温需达235-250℃‌

四、焊後檢验

‌冷却至室温‌後取出PCB，避免燙傷或热變形‌

檢查焊點：

表面光滑無空洞

潤湿角≤90°

元件無偏移/虛焊

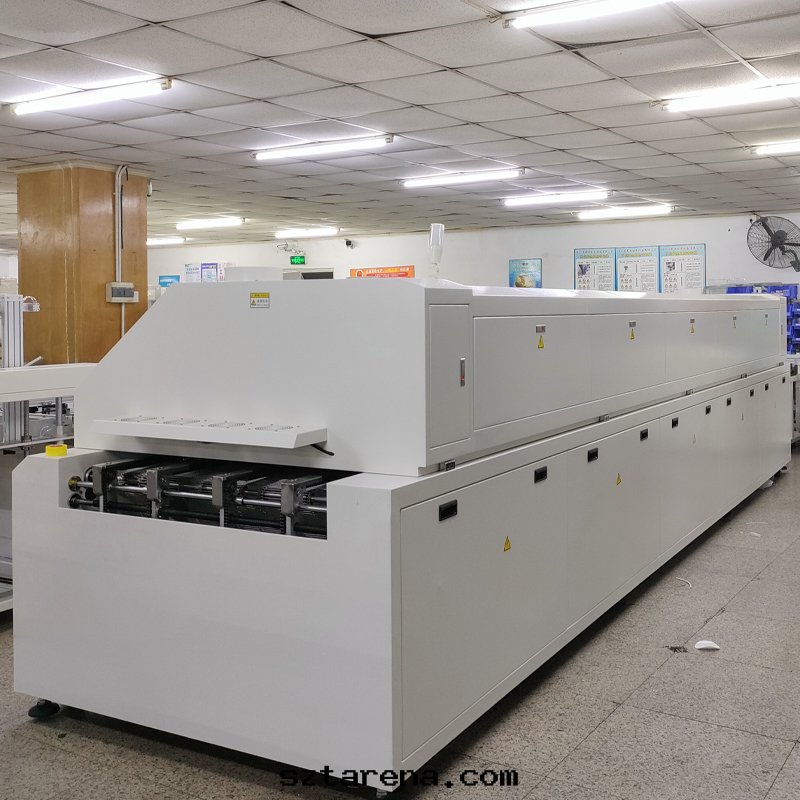

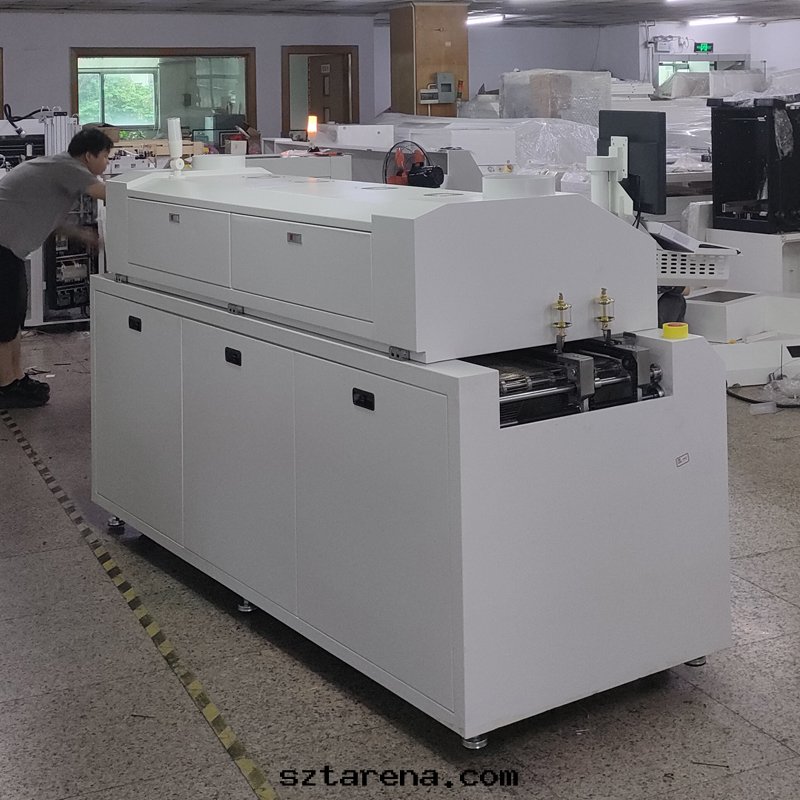

Smt回流焊的應用領域

Smt回流焊技術憑借其高精度、可控性强及适合大規模生産的特點，已廣泛應用于電子制造領域的多个核心场景，具體應用領域如下：

一、消費電子制造

‌智能終端‌：手機主闆（焊接電阻、電容、芯片）、笔记本電腦主闆、平闆電腦主闆的高密度貼裝，實現微米級焊點精度。

‌影音設備‌：電視機主闆、音響設備、遊戲機控制闆的SMT焊接，保障信号傳輸穩定性。

二、汽車電子

‌控制系統‌：ECU（電子控制單元）、傳感器、儀表盤電路闆的焊接，滿足-40℃至125℃环境可靠性要求。

‌新能源部件‌：電動汽車電池管理系統（BMS）、充電樁控制闆的焊接，需通过高振動与温度冲擊測試。

三、醫療設備

‌植入式器械‌：心髒起搏器、神經刺激器的微焊接，要求無菌环境与长期生物相容性。

‌診斷設備‌：醫療監護儀、超声探头的精密電路焊接，确保信号無干擾。

四、通信与工業設備

‌通信基站‌：5G基站射頻模块、光模块的焊接，需低空洞率保障高頻信号完整性。

‌工業自動化‌：PLC控制器、工業機器人主闆的焊接，适應工廠惡劣环境。

五、半導體与功率器件

‌芯片封裝‌：倒裝芯片、BGA封裝的焊接，真空回流焊可将空洞率降至1%以下。

‌功率模块‌：IGBT模块、LED倒裝芯片的共晶焊接，依賴精準温控降低热應力 ‌。

六、航空航天与軍工

‌航天電子‌：卫星通信闆、導航設備的焊接，需抗輻射材料与超高可靠性工藝。

‌軍用裝備‌：雷达系統、導彈制導模块的焊接，通过軍标环境适應性認證 ‌。

回流焊的回流时間是多长

回流焊的回流时間（即焊料處于液态的持續时間）直接影響焊點冶金結合質量与可靠性，其核心參數需結合焊料類型、元件热容及工藝要求綜合确定。

一、标準回流时間範圍

‌有铅焊接‌

‌液相線以上时間‌：40-90秒（焊料熔點183℃以上） ‌

‌峰值时間‌：20-40秒（峰值温度235-245℃） ‌

‌無铅焊接‌

‌液相線以上时間‌：30-90秒（焊料熔點217℃以上） ‌

‌峰值时間‌：30-60秒（峰值温度220-260℃） ‌

‌科學依據‌：

时間＜30秒：焊料潤湿不足，冷焊風險增加60%以上 ‌

时間＞90秒：金屬間化合物（IMC）层增厚，焊點脆化，剪切强度下降 ‌

二、时間協同參數

‌升温速率‌

預热區：≤3℃/秒（防止热冲擊） ‌

回流區：2.5-4℃/秒（快速达到峰值） ‌

‌冷却速率‌

降温≤4℃/秒（避免晶粒粗化）

三、超时風險与監控

‌时間过短‌：焊點空洞率＞15%，電气连接失效風險 ↑ 300% ‌

‌时間过长‌：

PCB碳化（炉温＞250℃时

助焊劑完全揮發，焊點氧化加劇

‌實时監控‌：紅外測温+热電偶验證温差＜5℃
