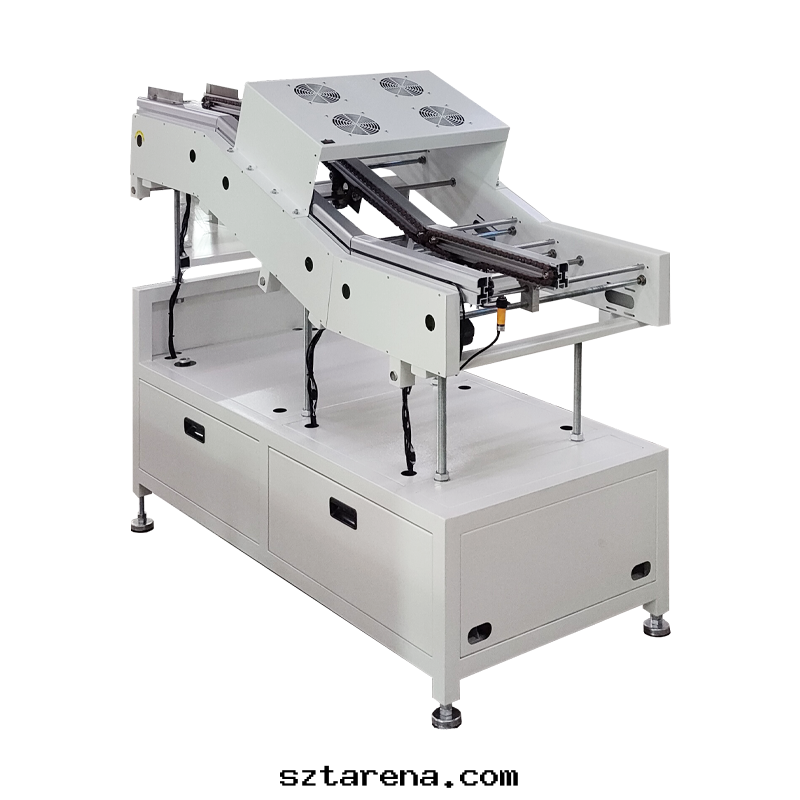

DIP設備三段式波峰焊出闆機特點和優勢

DIP設備三段式波峰焊出闆機是波峰焊工藝中的關鍵設備，其核心特點与優勢可總結如下：

一、核心特點

‌三段式獨立控制‌
采用三段式軌道設計，每段可獨立调节速度与啟停，支持同时容納3块電路闆进行緩冲處理，實現生産节奏的灵活调控‌。

‌手動调节軌道宽度‌
軌道宽度支持手動调节，适配不同尺寸的PCB闆，提升設備兼容性‌。

‌高效銜接波峰焊流程‌
作为波峰焊的後續設備，出闆機与焊接工藝緊密配合，确保焊接後的電路闆快速、有序輸出，減少人工干預‌。

二、技術優勢

‌提升生産效率‌
DIP設備三段式緩冲設計避免闆件堆積，縮短生産周期，尤其适合高密度、大批量生産场景‌。

‌穩定性与可靠性‌
獨立控制模块減少機械冲擊，降低闆件損傷風險，同时与波峰焊的高精度焊接特性（如無铅工藝的熔融温度控制）形成協同效應‌。

‌兼容性强‌
可适配傳統波峰焊及选擇性波峰焊（如双面焊接、异形元件處理等複雜需求），滿足混合技術電路闆的生産要求‌。

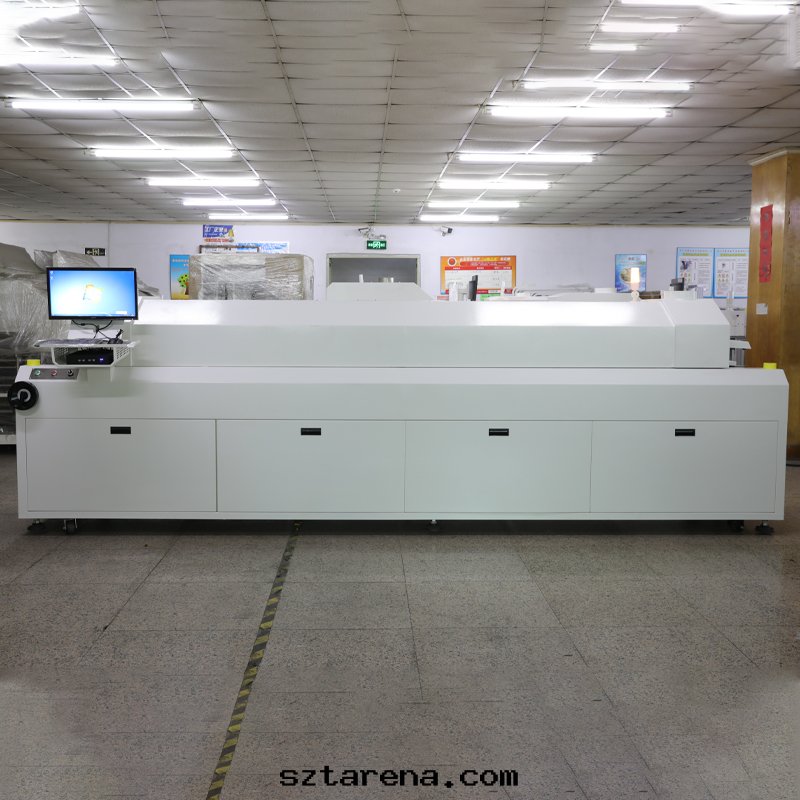

回流焊接过程常見工藝問題

在回流焊接过程中遇到的一些工藝問題，每一个都可能对産品質量和可靠性造成影響。

（1）虛焊、冷焊、假焊，占比19.25%

温度設置不当，未达到焊接所需的最低温度；

 焊接时間不足，元件未能充分熔化；

 焊盤污染或氧化，影響焊接效果。

（2）殘留的焊點發黑和嚴重偏位气泡，占比15.93%

焊接後冷却速度过快，導致內部气體無法排出；

 焊料中雜質过多，影響焊接質量；

焊接过程中存在气體污染。

（3）片式元件（Chip）虛焊、立碑、锡珠，占比15.27%

元件布局不合理，導致受热不均；

焊盤設計不当，如尺寸不匹配或間距过大；

焊接过程中産生飛濺。

（4）BGA 焊接不良，占比12.83%

 BGA 球栅阵列元件与焊盤之間的間隙不均勻；

 焊料未能完全覆蓋所有焊球；

焊接过程中存在热應力。

（5）掉件、锡裂，占比10.40%

 元件与焊盤之間的結合力不足；

 焊接过程中産生的热應力導致元件脫落或焊點開裂。

（6）连接器焊接不良，占比7.52%；QFN 焊接不良，占比7.30%

 连接器或 QFN 元件的引腳与焊盤之間的对位不準确；

 焊接过程中存在污染或氧化物。

（7）飛件、缺件，占比4.65%；不定期焊點發黑，占比2.88%；嚴重偏位，占比2.43%

 焊接过程中元件受到外力干擾；

 焊接參數不穩定或設備故障。

对于助焊劑揮發差、氧含量控制、混焊 BGA 熔融開裂、热補償不足、松香不良等問題也是不少人提到的。

總之，回流焊工藝問題需要綜合考慮多个方面，包括設備、材料、工藝和环境等。通过不斷優化和调整，可以顯著提高焊接質量和産品可靠性。

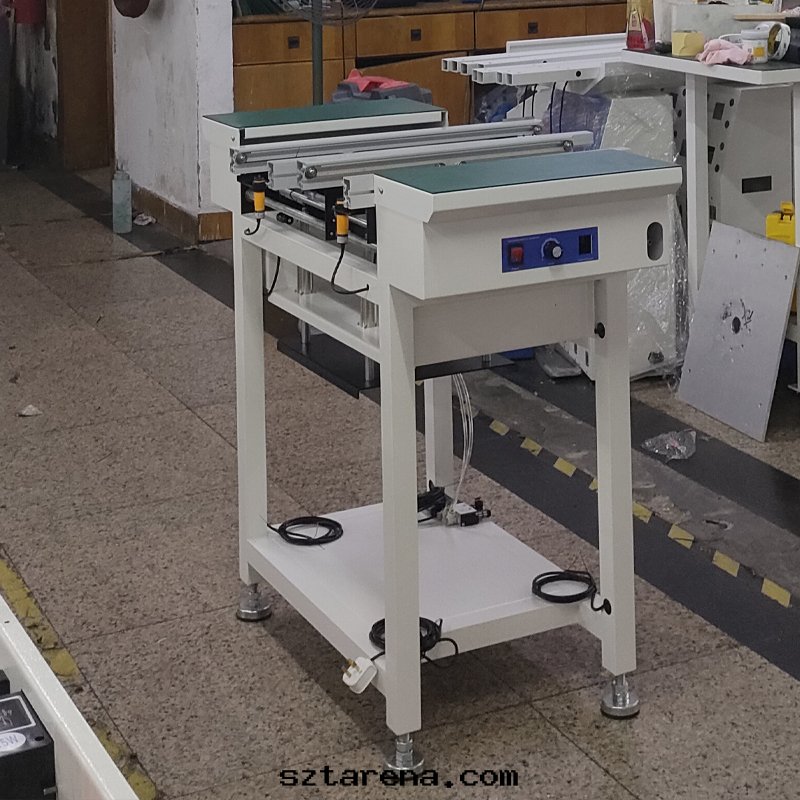

SMT升降接駁台的作用与功能詳解

SMT升降接駁台的作用与功能詳解

SMT升降接駁台是表面貼裝技術(SMT)生産線中的關鍵設備，它在電子制造过程中發揮着重要作用。以下从多个方面詳细说明其功能和應用：

基本定义：

SMT升降接駁台是自動化生産線中的關鍵設備，具備精确、高效的升降与接駁功能。它采用先进的驅動技術，确保物料(主要是PCB闆)在不同高度間平穩过渡，有效连接上下遊工序。結構設計緊湊，操作簡便，适應性强，是現代智能制造不可或缺的重要組成部分。

主要作用：

‌生産線连接‌：用于SMT生産線之間的连接，實現不同設備間的物料傳。

‌緩冲与暫存‌：可作为PCB的緩冲、檢验、測試或電子元件手工插裝的平台。

‌精準傳輸‌：具備精确傳送系統，能穩定、精确定位輸送PCB闆，兼容不同尺寸的電路闆。

‌异常處理‌：先进傳感器可實时監測傳送狀态，遇异常能報警、暫停，避免損坏PCB闆。

核心功能特點：

精密调宽系統：采用M形丝杆、手搖调宽系統，保證两条輸送軌道平行順暢運行

专用皮带設計：圆形或扁形进口专用皮带及专利型軌道，解決过薄PCB卡槽難題

自動化联機：标準配備SMEMA信号，可与其它設備进行在線联機自動化運行

典型應用场景：

‌電子制造‌：廣泛應用于電子、半導體行業，连接SMT生産線中的貼片機、回流焊等設備。

‌工業自動化‌：作为關鍵設備连接生産線上的各个环节，實現自動化生産流程。

‌物流運輸‌：在碼头、工廠、倉庫等场合解決貨物卸载、升降、轉移等問題。

‌數據通信‌：连接不同類型的數據設備，如傳感器、PLC控制器等，實現數據實时處理。

SMT升降接駁台通过其精确的升降和接駁功能，顯著提高了電子制造生産線的效率和灵活性，是現代化SMT生産線中不可或缺的重要設備。

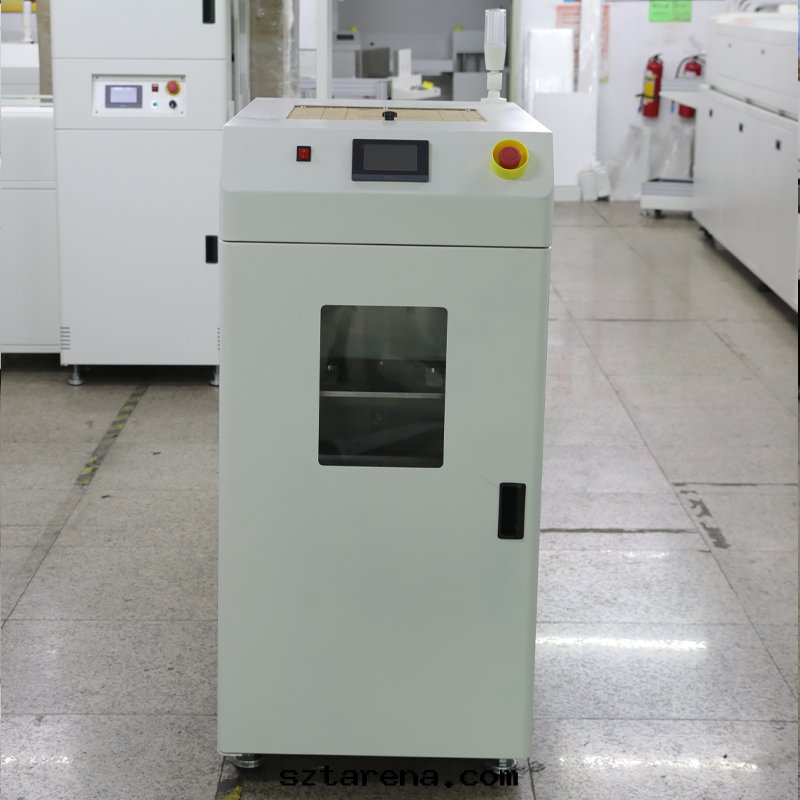

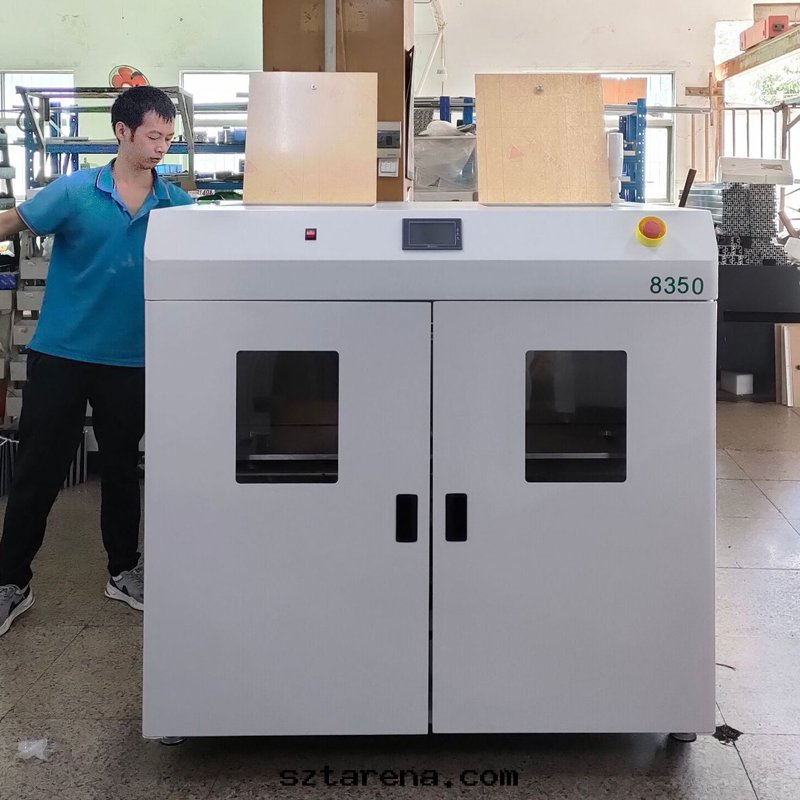

吸闆機操作流程

吸闆機是一種用于印刷電路闆(PCB)生産的自動化設備，其操作流程需嚴格遵循安全規範和技術要求‌。以下是詳细操作步驟：

一、手動调試流程

準備工作‌

清空輸送2料台中的PCB‌

根據PCB規格调节軌道宽度和X軸拍闆機構固定座‌

定位调整‌

进入觸摸屏【手動運轉画面】，點擊【料台上升】至上限位‌

放入PCB並微调軌道宽度，确保拍闆面与闆間隙1~2mm‌

调节吸爪至PCB中心位置，測試吸闆穩定性‌

功能測試‌

通过【吸闆】檢查吸附信号‌

使用多片PCB測試，出現掉闆需重新微调‌

二、自動運行規範

禁止在自動運行时更改參數‌

AGV到达前不得打開設備後門‌

环境温度需控制在30°C以下‌

三、安全注意事項

非維護人員禁止打開設備前後門‌

運轉时嚴禁将手伸入內部‌

保養需由专業人員按規範操作‌

四、技術參數參考

定位精度‌：±0.2mm（标準型号）‌ 或 ±0.05mm（高精度型号）‌

生産节拍‌：8秒/片‌

适用尺寸‌：50×50mm至1200×460mm

波峰焊使用场景

波峰焊技術作为電子制造中的核心焊接工藝，其應用场景主要圍繞批量生産需求展開，具體可分为以下三類：

一、通孔插裝元器件（THT）焊接

波峰焊最适用于大批量通孔插裝元器件的焊接，如計算機主闆上的電源接口、PCI插槽等‌。其通过熔融焊料波峰實現引腳与焊盤的機械電气连接，焊接效率高且一致性良好‌。

二、中低複雜度電路闆生産

‌大批量簡單電路闆‌：普通波峰焊可同时焊接多个连接點，适合設計簡單、無需高精度的電路闆，如家電控制闆‌34。

‌成本敏感型項目‌：設備投資較低，适合預算有限的中小批量生産场景‌。

三、混合工藝中的補充應用

虽然表面貼裝元器件（SMT）更傾向使用回流焊，但波峰焊經过工藝调整後仍可處理部分SMT元件，實現THT与SMT的混合焊接‌。不过高密度貼片闆仍需優先选擇选擇性波峰焊或回流焊‌。

技術限制

‌不适用场景‌：高精度、小批量或高混合度生産需采用选擇性波峰焊‌。

‌工藝挑戰‌：無铅焊接可靠性和环保要求是当前主要技術難點‌。
