锡膏印刷機-1500
|
設備名稱 |
高精密半自動印刷機 |
型号：1500 |
|
|
項目 |
序号 |
名稱 |
投标詳细技術參數（功能特點） |
|
一、基本參數 |
|||
|
|
1 |
移動方向 |
左右可移動
|
|
|
2 |
工作台闆 |
1500mm×320mm
|
|
|
3 |
電源 |
單相（220V）
|
|
|
4 |
外形尺寸 |
1940mm×780mm×1650mm |
|
|
5 |
印刷範圍 |
1400*300mm
|
|
|
6 |
重量 |
380KG
|
|
|
7 |
气源 |
0.5mpa-0.8mpa
|
|
|
8 |
啟動功率 |
0.2KW
|
|
二移動機構 |
|||
|
|
1 |
移動馬达 |
三相馬达60W
|
|
|
2 |
移動速度 |
0-2200mm/mins
|
|
|
3 |
導軌 |
台灣上银直線導軌
|
|
三、控制部分 |
|||
|
|
1 |
PLC控制 |
西門子（印刷機专用）
|
|
|
2 |
觸摸屏 |
4.3#顯控屏
|
|
|
3 |
主气缸 |
SC63*150
|
|
|
4 |
刀头气缸 |
CDU25-50
|
|
|
5 |
變頻器 |
ENC
|

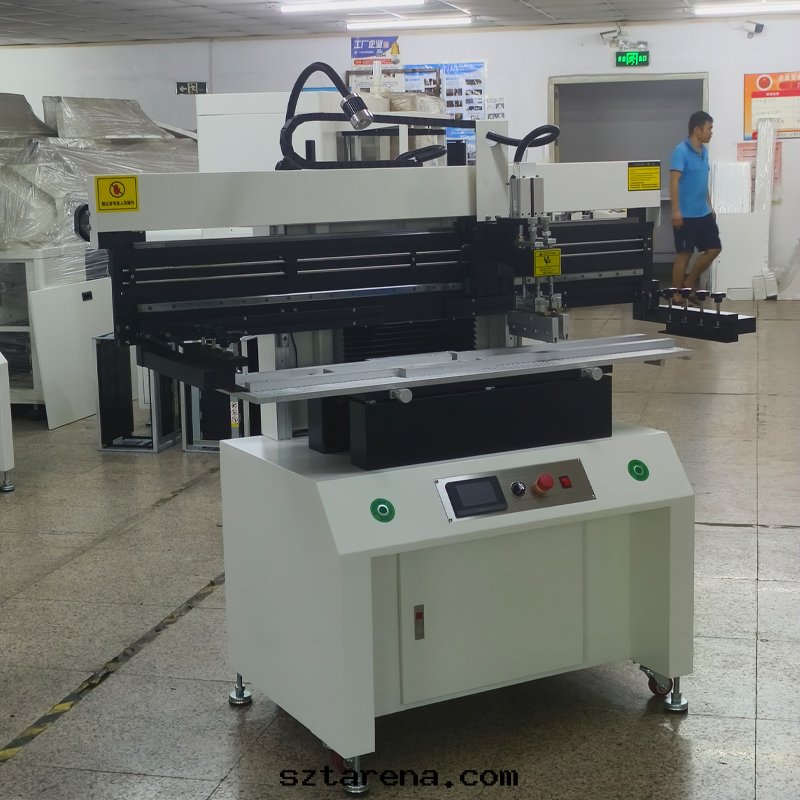

晟典锡膏印刷機

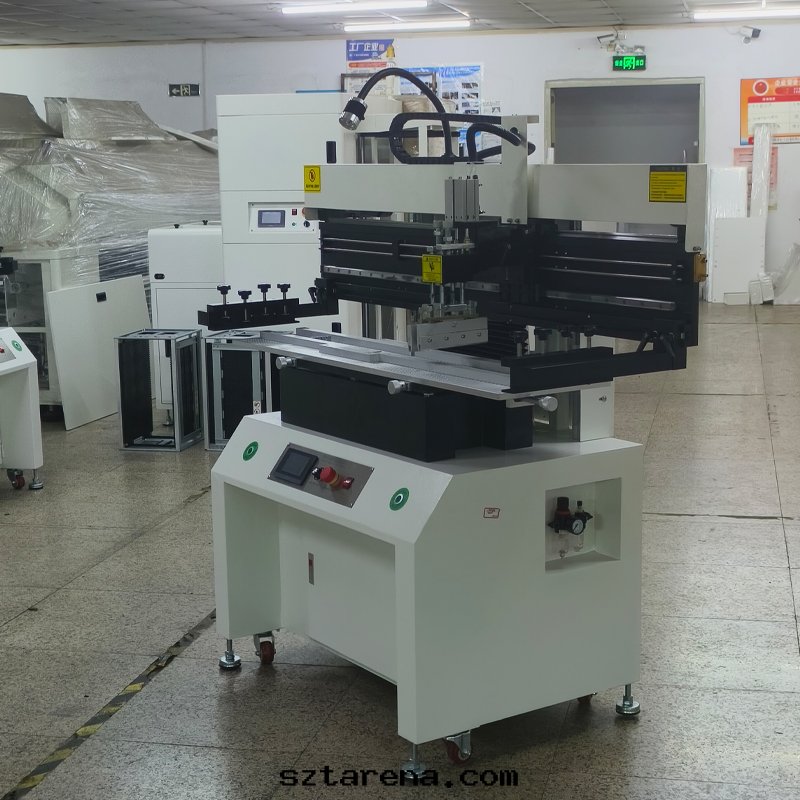

晟典锡膏印刷機

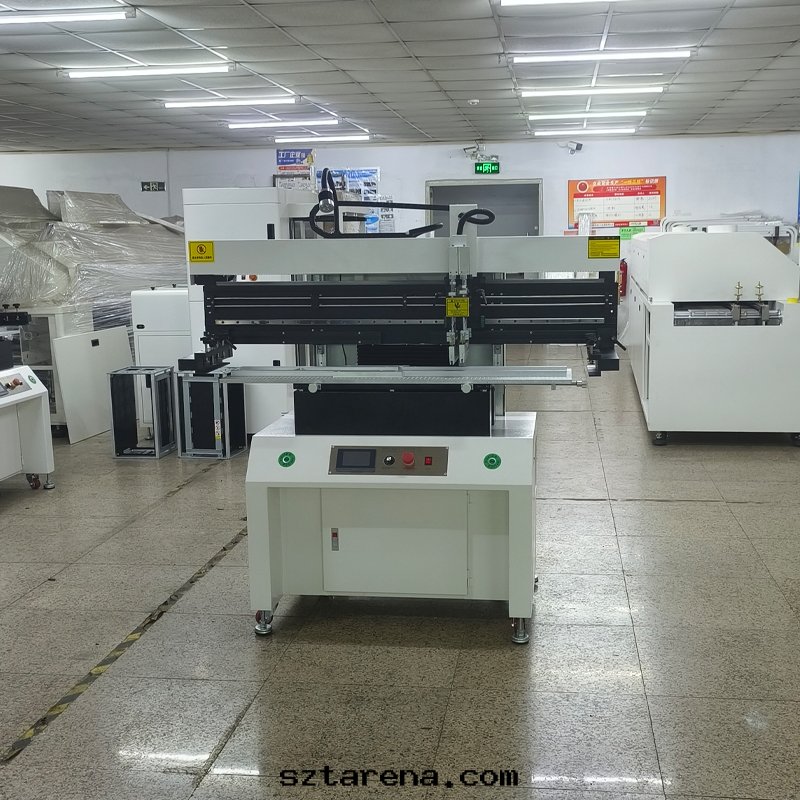

晟典锡膏印刷機
1. 微電腦控制，觸摸屏顯示，菜單操作界面；
2. 刮刀浮動。(類似MPM 全自動印刷機,刮刀可以自由上下浮動及自動调整与鋼网的水平)；
3. 刮刀壓力可调,(可根據不同型号刮刀的长短调节刮刀对鋼网的壓力)；
4. 配有變頻器调速系統,刮刀運行速度平穩；
5. 工作操作采用雙手按鍵開關操作,安全可靠；
6. 觸摸屏菜單內可獨立設定鋼网整體上停顿下停顿时間；
7. PCB 闆的定位固定方式有基準孔定位,基準邊定位及基準孔基準邊同时定位,模闆定位等多種不同的精确定位形式；
8. 觸摸屏內設有时間顯示功能、印刷次數自動记數功能，屏幕保護功能；
9. 設有刮刀速度可调功能及緊急停止安全功能；
10. 印刷模式:單次、双次、二次啟動(菜單設定可选)；
11. 印刷工作狀态:自動/半自動/點動三種印刷狀态(菜單設定可选)；
12. 大铸铁座工作台，工作平穩，無抖動現象。
1半自動锡膏印刷機的基本結構
半自動锡膏印刷機的基本結構有:觸摸操作屏、气動升降系統、手輪、刮刀行程限位光電開光、台闆、调节臂、步进電機、刮刀、印刷機头、微调旋鈕、支撐柱、電源控制開關等。
試印如無問題，機器可选擇工作方式为手動、半自動、全自動3種工作模式。
2半自動锡膏印刷機工藝參數的调整
影響锡膏印刷質量的因素有很多，主要有:鋼网質量、包含印刷設備，网闆質量、刮刀、锡膏、PCB基闆、印刷工藝參數、操作环境等因素。在SMT生産線實際操作中，由于半自動锡膏印刷機的參數需要手動调节，因此主要从网闆、印刷參數的调整等方面分析影響锡膏印刷的因素，以提高生産效益。
半自動锡膏印刷機的基本結構有:觸摸操作屏、气動升降系統、手輪、刮刀行程限位光電開光、台闆、调节臂、步进電機、刮刀、印刷機头、微调旋鈕、支撐柱、電源控制開關等。
試印如無問題，機器可选擇工作方式为手動、半自動、全自動3種工作模式。
2半自動锡膏印刷機工藝參數的调整
影響锡膏印刷質量的因素有很多，主要有:鋼网質量、包含印刷設備，网闆質量、刮刀、锡膏、PCB基闆、印刷工藝參數、操作环境等因素。在SMT生産線實際操作中，由于半自動锡膏印刷機的參數需要手動调节，因此主要从网闆、印刷參數的调整等方面分析影響锡膏印刷的因素，以提高生産效益。
