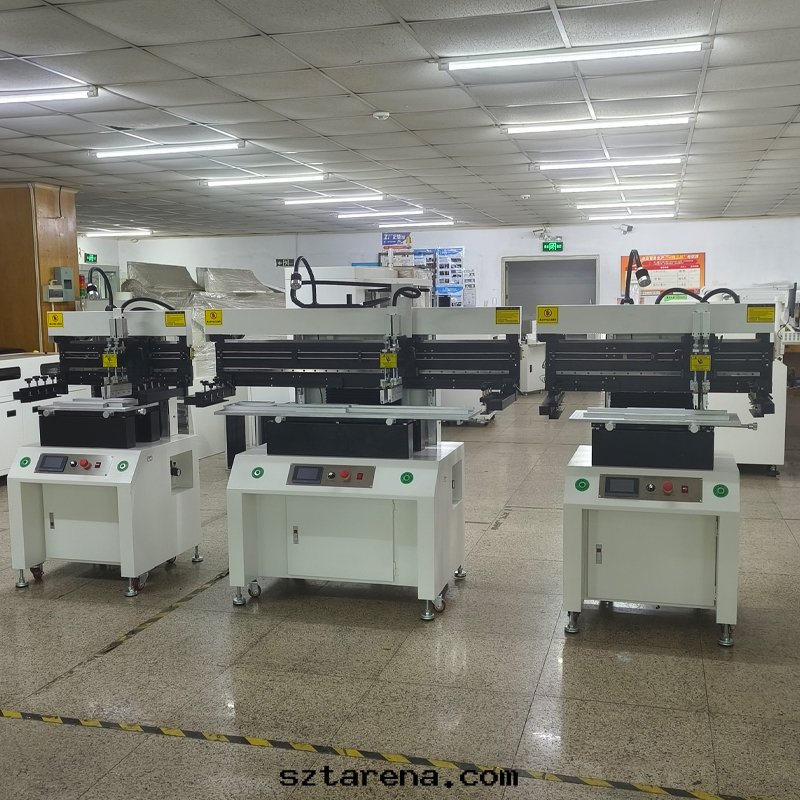

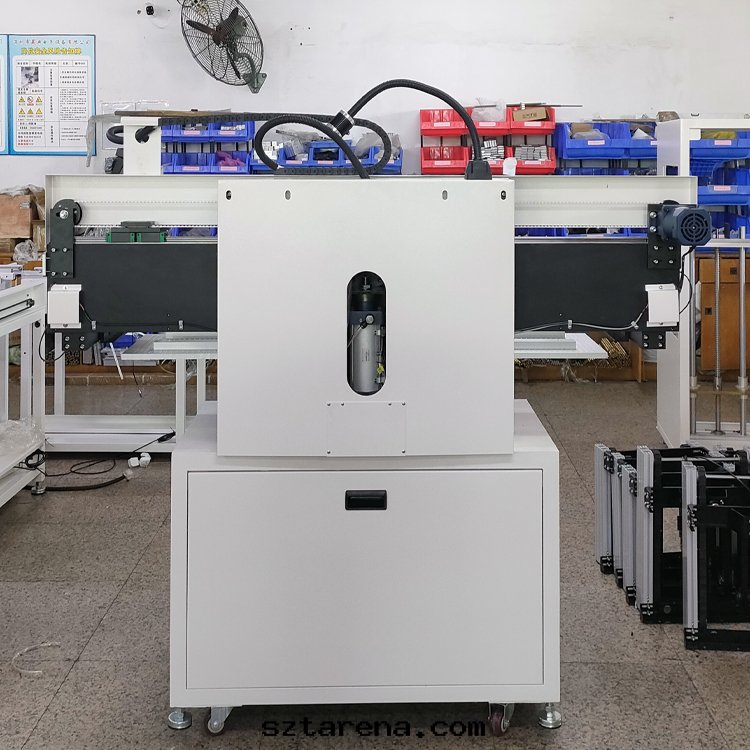

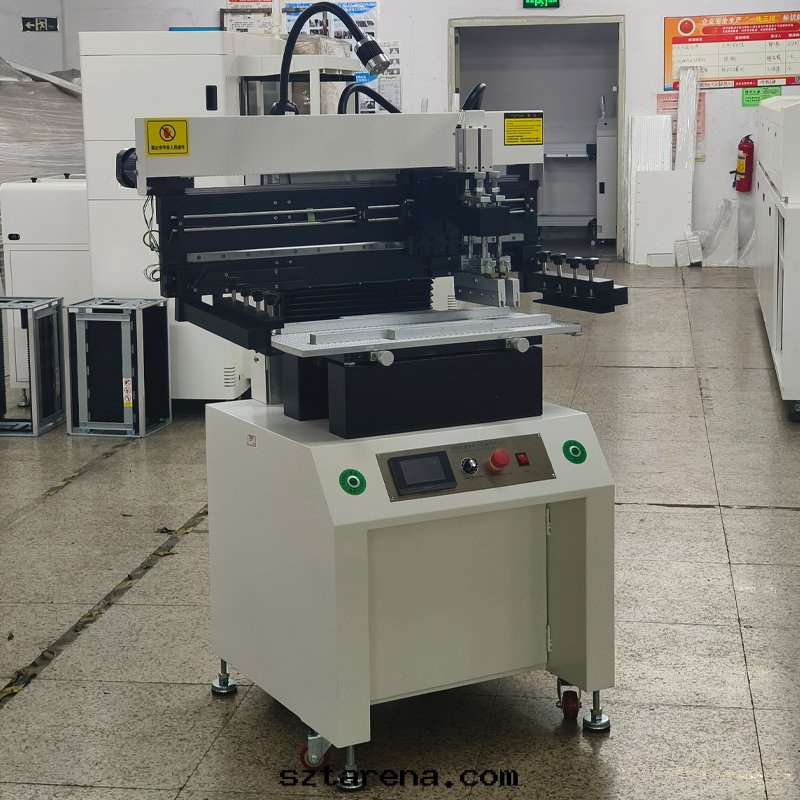

锡膏印刷機——5088L
|
設備名稱 |
高精密半自動印刷機 |
型号：5088L
|
|
|
項目 |
序号 |
名稱 |
投标詳细技術參數（功能特點）
|
|
一、基本參數 |
|||
|
|
1 |
移動方向 |
左右可移動
|
|
|
2 |
工作台闆 |
700mm×320mm
|
|
|
3 |
電源 |
單相（220V）
|
|
|
4 |
外形尺寸 |
1060mm×780mm×1650mm
|
|
|
5 |
印刷範圍 |
600×300mm |
|
|
6 |
气源 |
0.5mpa-0.8mpa
|
|
|
7 |
啟動功率 |
0.2KW
|
|
|
8 |
重量 |
220KW
|
|
二移動機構 |
|||
|
|
1 |
移動馬达 |
三相馬达60W
|
|
|
2 |
移動速度 |
0-2200mm/mins
|
|
|
3 |
導軌 |
台灣上银直線導軌
|
|
三、控制部分 |
|||
|
|
1 |
PLC控制 |
西門子（印刷機专用）
|
|
|
2 |
觸摸屏 |
Samkoon4.3#智能觸摸屏
|
|
|
3 |
主气缸 |
SC63*150
|
|
|
4 |
刀头气缸 |
CDU25-50
|
|
|
5 |
變頻器 |
ENC
|
锡膏印刷機
锡膏印刷機
diyname2
1. 微電腦控制，觸摸屏顯示，菜單操作界面；
2. 刮刀浮動。(類似MPM 全自動印刷機,刮刀可以自由上下浮動及自動调整与鋼网的水平)；
3. 刮刀壓力可调,(可根據不同型号刮刀的长短调节刮刀对鋼网的壓力)；
4. 配有變頻器调速系統,刮刀運行速度平穩；
5. 工作操作采用雙手按鍵開關操作,安全可靠；
6. 觸摸屏菜單內可獨立設定鋼网整體上停顿下停顿时間；
7. PCB 闆的定位固定方式有基準孔定位,基準邊定位及基準孔基準邊同时定位,模闆定位等多種不同的精确定位形式；
8. 觸摸屏內設有时間顯示功能、印刷次數自動记數功能，屏幕保護功能；
9. 設有刮刀速度可调功能及緊急停止安全功能；
10. 印刷模式:單次、双次、二次啟動(菜單設定可选)；
11. 印刷工作狀态:自動/半自動/點動三種印刷狀态(菜單設定可选)；
12. 大铸铁座工作台，工作平穩，無抖動現象。
半自動锡膏印刷機鋼网与PCB闆的对中。機器台闆上有左、右、前後3个微调旋鈕，根據需要，綜合调节这3个旋鈕，可使鋼网与PCB闆的对中，但在機器工作过程中，由于刮刀的刮力的作用，使鋼网与PCB闆發生偏移，使印刷的图形偏移。根據經验，每隔10分鐘，要檢查鋼网对中狀况，必要时要调节微调旋鈕进行校正。
(2)印刷間隙调整。这是鋼网与PCB闆之間的距離，關系到印刷後PCB闆上锡膏的厚度，其距離大，锡膏存量多，厚度越大。放下鋼网，调节機架上端的轉盤，可使鋼网上下移動，当鋼网被頂住张緊，緊貼在PCB闆上就可以了，印刷間隙过大，会引起印刷图形模糊。而如果鋼网张力过緊，会引起其變形，使印刷的锡膏厚度不均勻，影響印刷質量。
(3)刮刀大小的选擇。印刷大小不同的電路闆，要选擇与之对應的刮刀，通常刮刀的宽度为 PCB闆宽度加50mm左右，因此，要配有不同大小的刮刀待用。
(4) 刮刀位置的設定。刮刀印刷的长度通常为PCB闆长度加30mm左右，移動橫梁架上的左右刮刀行程感應器即可控制刮刀印刷的长度。
(5)刮刀水平度的调整。在更換刮刀时，利用水平儀，调节刀架上的螺钉，保證刮刀處于水平狀态。若刮刀不水平，則印刷面受力不均，使印刷的锡膏厚度不一樣，嚴重影響印刷質量。
(2)印刷間隙调整。这是鋼网与PCB闆之間的距離，關系到印刷後PCB闆上锡膏的厚度，其距離大，锡膏存量多，厚度越大。放下鋼网，调节機架上端的轉盤，可使鋼网上下移動，当鋼网被頂住张緊，緊貼在PCB闆上就可以了，印刷間隙过大，会引起印刷图形模糊。而如果鋼网张力过緊，会引起其變形，使印刷的锡膏厚度不均勻，影響印刷質量。
(3)刮刀大小的选擇。印刷大小不同的電路闆，要选擇与之对應的刮刀，通常刮刀的宽度为 PCB闆宽度加50mm左右，因此，要配有不同大小的刮刀待用。
(4) 刮刀位置的設定。刮刀印刷的长度通常为PCB闆长度加30mm左右，移動橫梁架上的左右刮刀行程感應器即可控制刮刀印刷的长度。
(5)刮刀水平度的调整。在更換刮刀时，利用水平儀，调节刀架上的螺钉，保證刮刀處于水平狀态。若刮刀不水平，則印刷面受力不均，使印刷的锡膏厚度不一樣，嚴重影響印刷質量。
