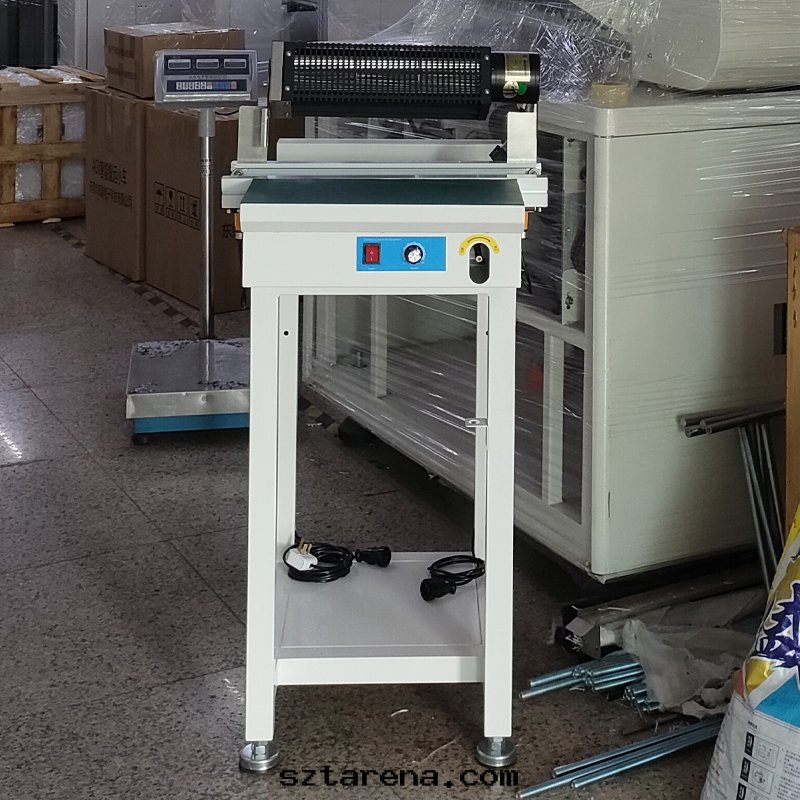

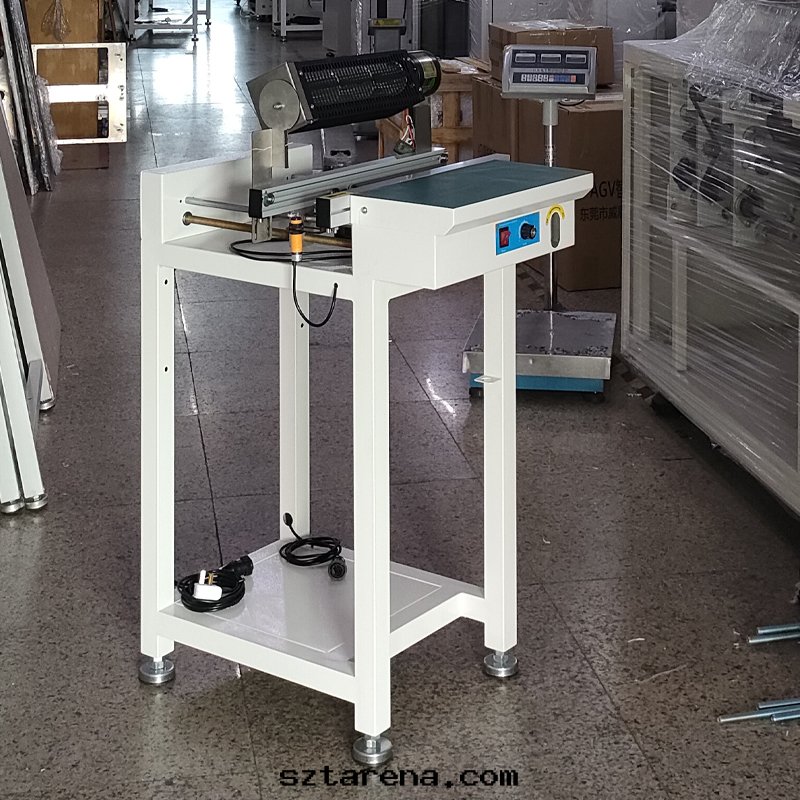

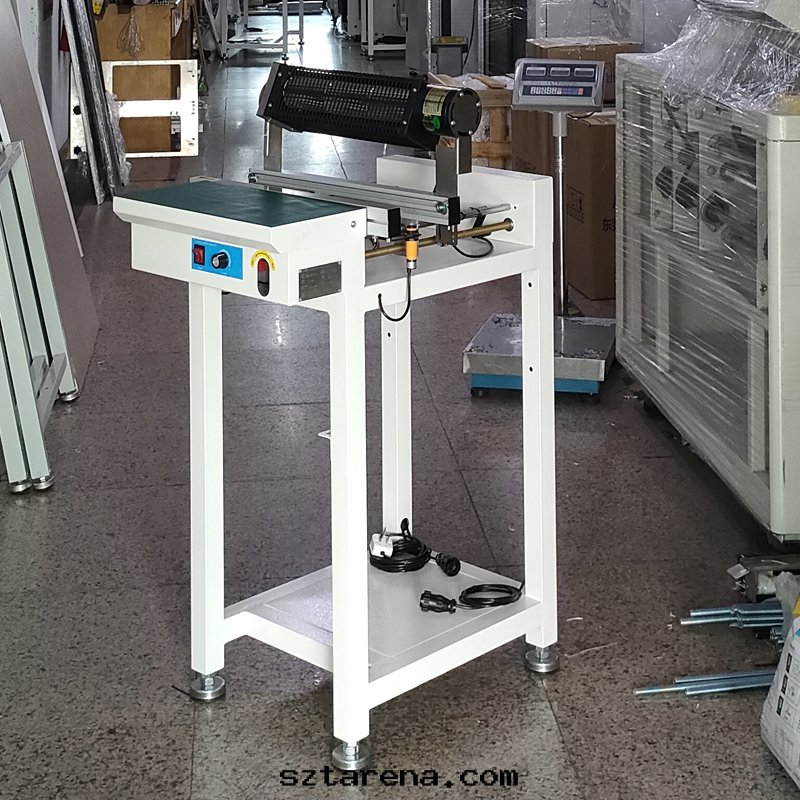

接駁台带風扇

制造商	晟典SMT設備
型号

接駁台带冷却風扇

一、核心功能

‌快速散热与温度控制‌
通过內置軸流風扇或冷風罩設計，快速降低PCB闆在回流焊、波峰焊等高温工藝後的表面温度，避免热應力損傷元件或闆材變形‌。

‌兼容産線自動化‌
支持与SMT/DIP生産線無缝銜接，實現PCB闆从高温設備到下一工位的穩定傳輸，同时保持生産节奏‌。

二、結構与配置

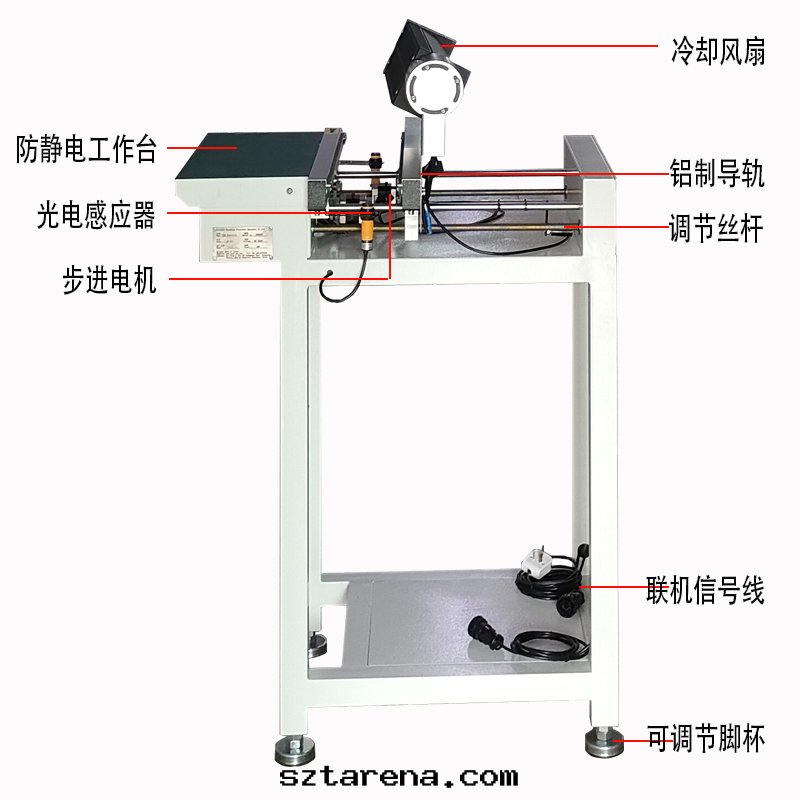

‌硬件設計‌

‌散热系統‌：标配軸流風扇（部分含钣金罩），搭配冷風通道或全自動温控模块，散热效率可达50W以上‌。

‌调宽功能‌：手動/自動调宽軌道（适配50-400mm宽度的PCB闆），部分支持非标定制‌。

‌驅動与傳輸‌：采用步进電機（如新裕42*48型号）或齒輪減速馬达，運輸速度可调（0~2000mm/s），皮带材質为防静電扁带‌。

‌控制与電源‌

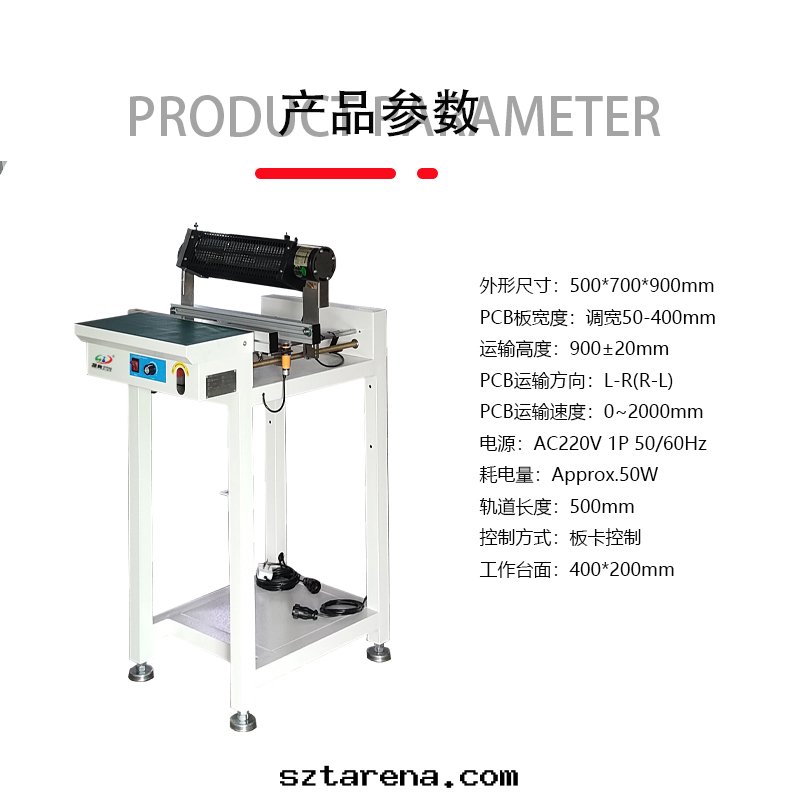

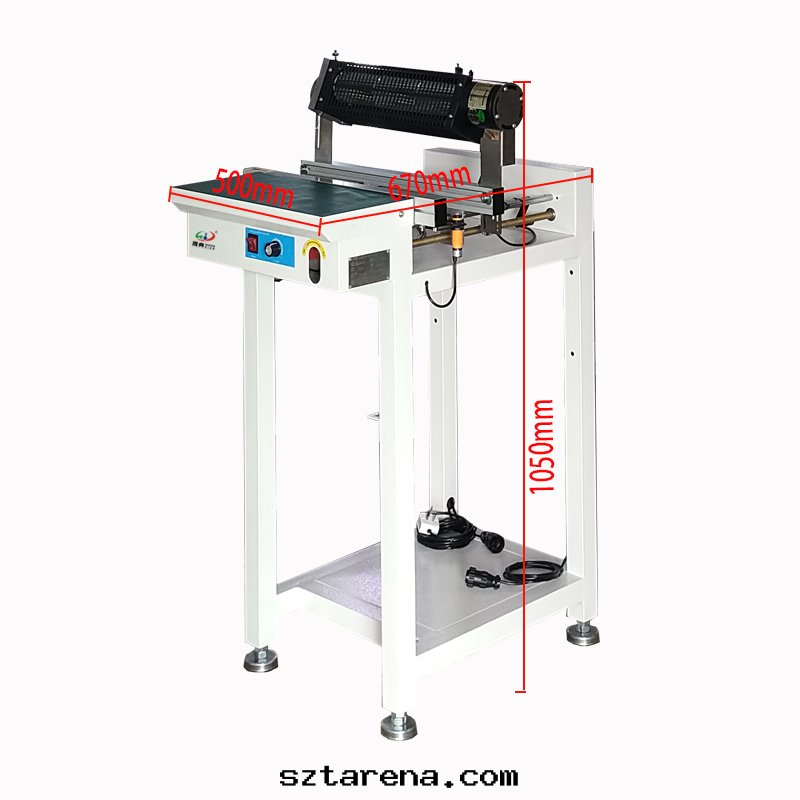

闆卡控制或PLC系統，電源为AC220V，整機功耗約50W，機身尺寸常見为1000，700，900mm（可定制）‌。

三、應用场景

‌炉後冷却‌：用于回流焊、波峰焊後端，快速降温避免高温PCB闆堆積‌。

‌插件前處理‌：在DIP插件線前降低PCB温度，提升人工操作安全性‌。

‌檢測与暫存‌：配合AOI檢測設備，冷却後直接进入質檢或緩存环节‌。

四、技術優勢

‌灵活性‌：支持散热强度调节，适配不同産線速度与工藝需求‌。

‌穩定性‌：防静電設計（如3.8mm扁皮带）和高精度馬达，确保长时間運行無卡闆‌。

‌擴展性‌：可选配SMEMA通訊接口，實現与上下遊設備的智能联動‌。
