接駁台伸縮升降

制造商	晟典電子SMT設備
型号

型号Model	SD系列接駁台SD series connected to Taiwan

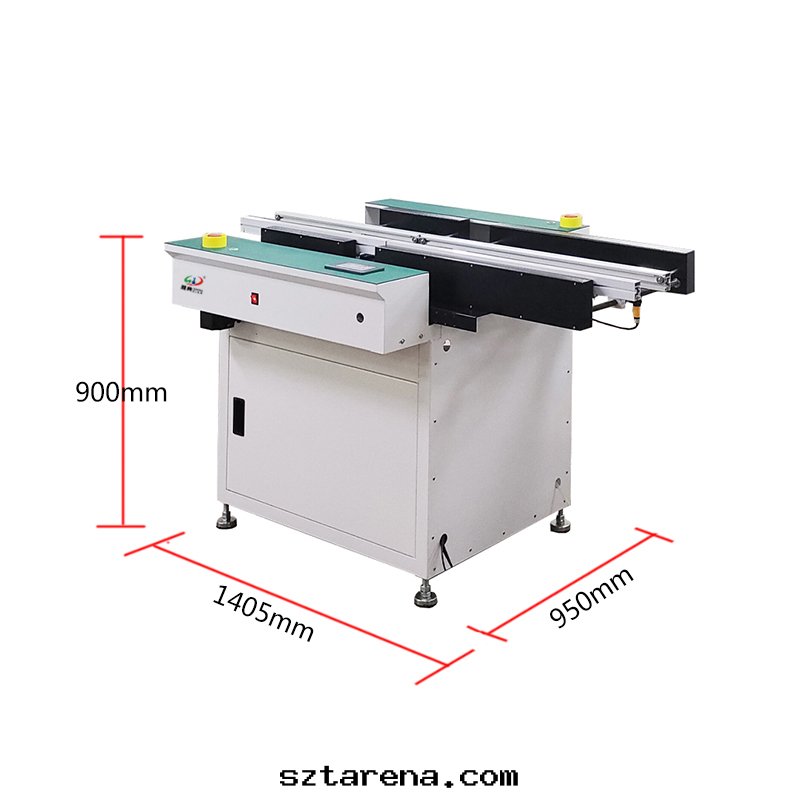

外形尺寸Outline dimensions	1500850900mm
PCB闆宽度PCB width	50-350mm
運輸高度Transport height	900±20mm
PCB運輸方向PCB transport direction	L-R(R-L)
PCB運輸速度PCB transport velocity	0~3000mm
伸縮尺寸	580mm
伸縮控制	PLC控制系統
伸縮動力	步进電機及步进驅動器
伸縮方式	双按鈕開關与觸摸屏控制
電源Power supply	AC220V1P 50/60Hz
耗電量Power consumption	Approx.100W
軌道长度Track length	920mm
控制方式Control mode	PLC+觸摸屏
重量Weight	約150KG
通訊接口	采用双線電缆
單軌	1为固定邊，2为活動邊

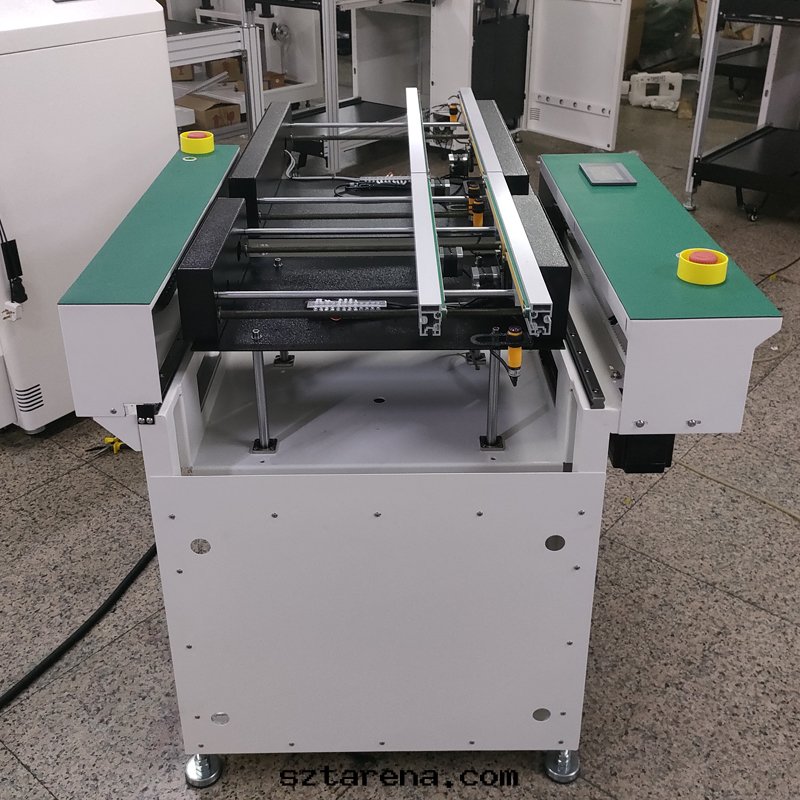

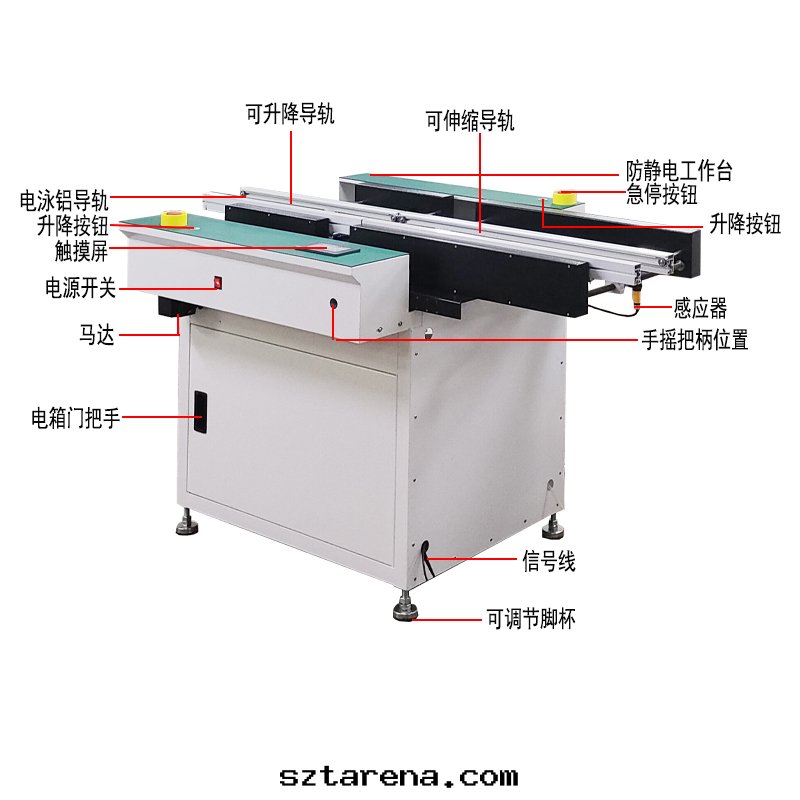

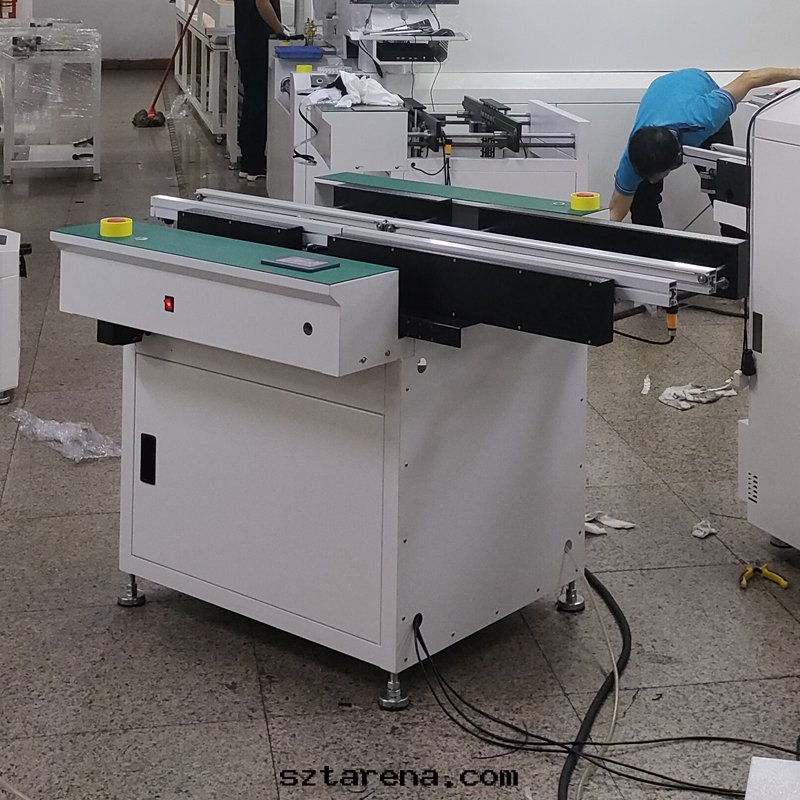

晟典伸縮升降接駁台

1、标準精密丝杆调宽窄,保證调宽窄順暢;

2、采用专業耐磨防静電平皮带,专用鋁型材導軌,保證接駁順暢,運輸平穩;

3、标準配備信号線,可与其它設備进行在線接駁

4、可根據客戶要求制做導軌长度不等的接駁台

5、工作台面配備了防静電胶皮,以便更好防止静電;

6、傳送馬达采用两个42*48步进電機

7、伸縮直線滑軌20*20精準耐用、耐磨

8、气缸升降部分不抖動上、下順暢

9、伸縮采用86步进控制系統

10、标準SMEMA通訊線

伸縮接駁台用于S M T生産線機器之間连接和緩冲，起到一个过闆的作用。市面上用的比較多的接駁台的尺寸为1.5米。接駁台的主要硬件配置：機身設計加粗、加厚鋼管整體焊接，平穩輸送。輸闆機構防静電皮带配合鋁導軌，确保輸送順暢，不卡闆。进口電機，通过減速馬达內部大小不同的齒輪組合来达到增矩減速的效果。控制系統控制機器的開啟和關閉，调节軌道傳輸速度，電源開關，模式选擇開關，速度调节旋鈕。接駁處倒角，導軌接駁處倒角處理，不擋闆卡闆。防静電操作台，台面采用綠色、耐磨，厚20毫米厚防静電包邊台面闆。调宽機構，機密调宽機構，调节順滑轻松。感應器，濾出有效信号和應用该信号檢測灵敏，抗干擾强。可调整腳杯，增强工作台的穩定性底部有塑料防護垫起到防静電作用，防止刮傷地面。接駁台工作原理：接駁台用于S M T生産線之間的连接，也可用 P C B線路闆之間的緩冲、檢验、測試或電子元件手工插裝。接駁台前後機接駁信号，自由控制前機进闆及後機要闆信号，三光電按制前後进闆及中間停止，檢測功能，檢測完了有PASS控制按鍵決定放行，還配備了自動放行功能按鈕，可选擇自動/手動作業，按實際生産需要进行选擇作業，进闆流量可自由调节。
