接駁台带冷風罩

制造商
型号

1、闆金噴粉結構設計
2、加重設計提高穩定性能
3、符合人體工學設計理念，使操作人員手臂不易疲勞
4、高精密丝杆调节宽窄，保證運輸導軌互相平行
5、根據客戶要求定制機器长短
6、根據客戶要求定制停闆數量
7、傳送速度可调节
8、采用专業耐磨防静電平皮带,
9、专用電泳鋁型材導軌
10、工作台面防静電胶皮,以便更好防止静電
11、傳送馬达采用双步进電機
12、兼容标準SMEMA接口

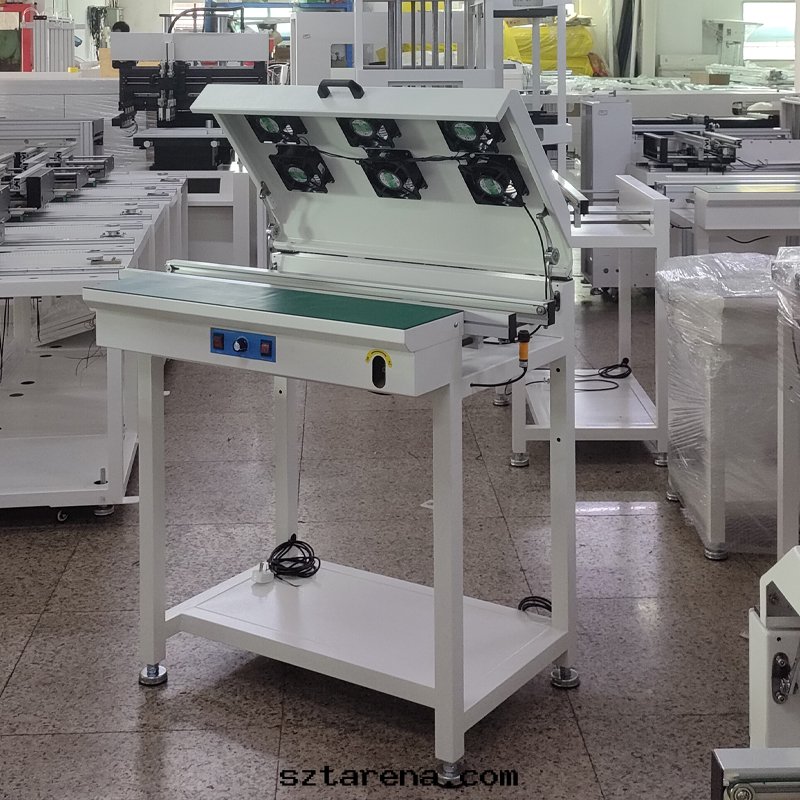

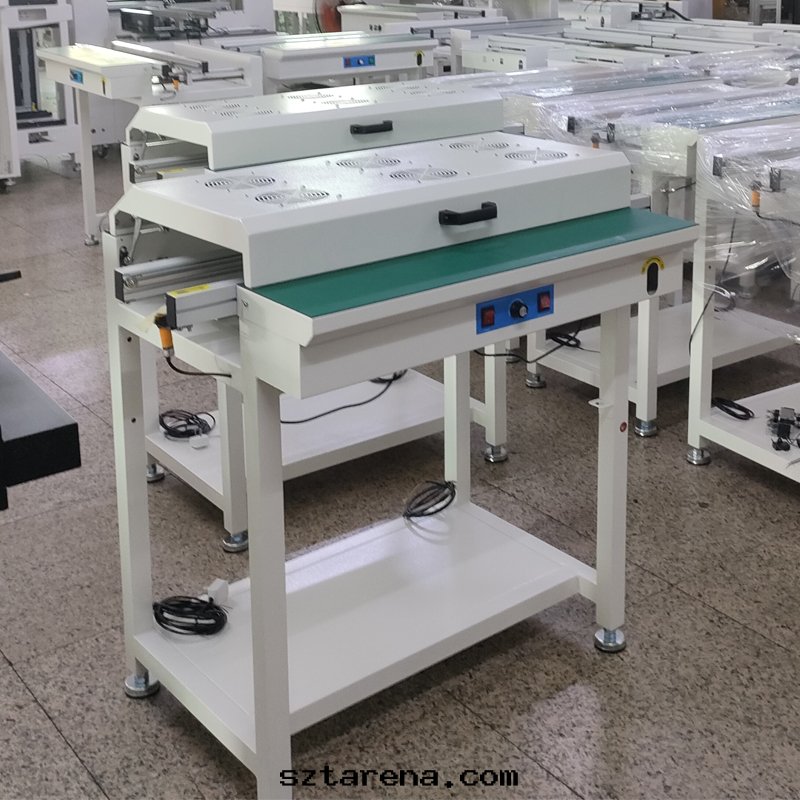

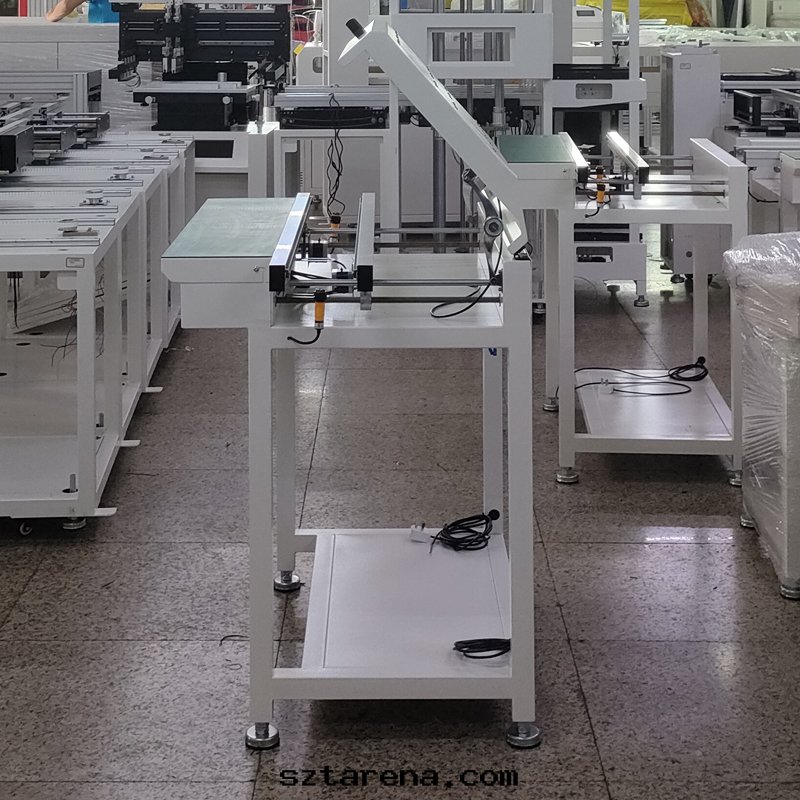

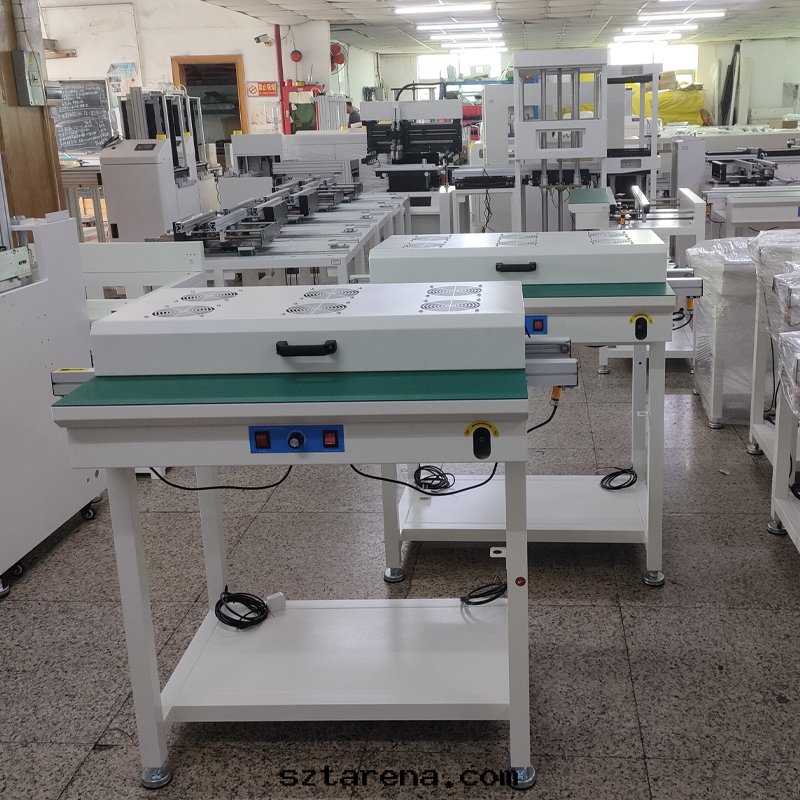

smt設備晟典接駁台带冷風罩

型号Model	500	1000		1200

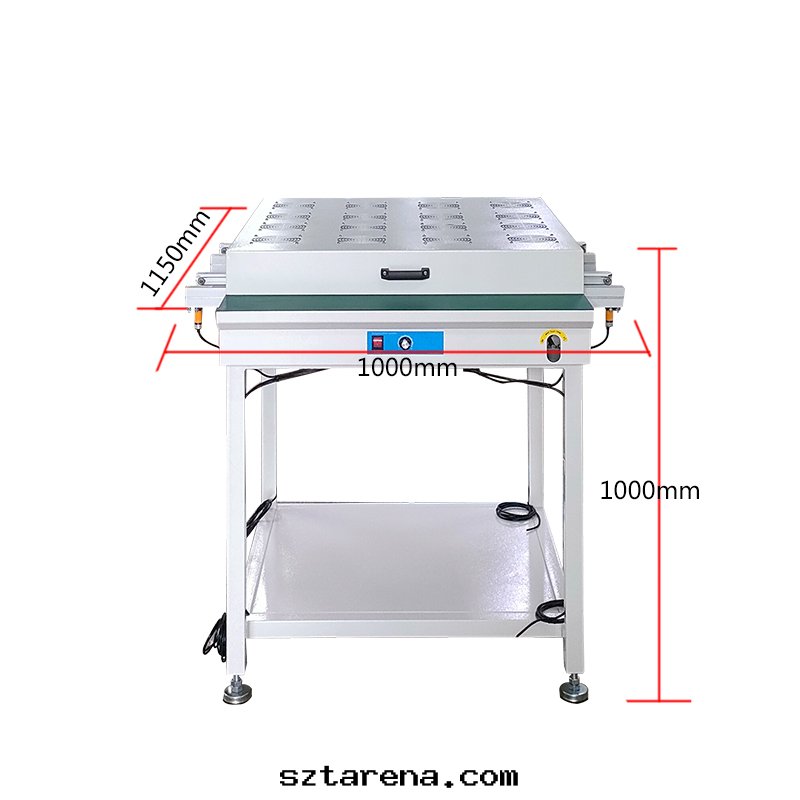

外形尺寸Outline dimensions（mm）	500670900	1000700900		1200700900
台面尺寸	400*200mm	800*200mm		800*200mm
PCB闆宽度PCB width	50-350mm
運輸高度Transport height	900±20mm
PCB運輸方向PCB transport direction	L-R(R-L方向任意调換）
PCB運輸速度PCB transport velocity	0~2000mm
電源Power supply	AC220V1P 50/60Hz
耗電量Power consumption	Approx.30W
軌道长度Track length	500mm	1000mm		1200mm
控制方式Control mode	闆卡
重量Weight	約35KG		約50KG
單軌Single rail	前固定邊，後活動邊（可选配後固定）

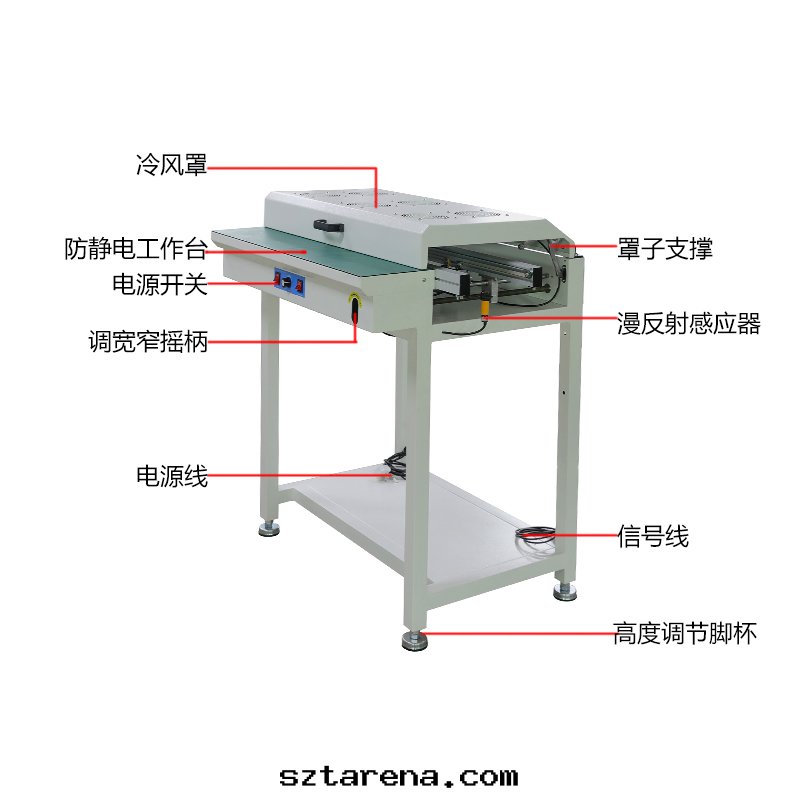

1、本機結構原理:采用軌道式+防静電小皮带運輸+手搖调宽機構；
2、配标準SMEMA信号（前後各2組各由4根線組成）；
3、機架采用加厚方通制作；具有結實、穩固、耐用等特點；
4、主要用于SMT生産線、AI線、檢測線、或用于其他軌道設備的機型之間；
5、底部配有加重裝置，确保不易被移位，接駁處更加順暢；
6、本機配有3个光電傳感器+1个PASS按鈕；
7、PCB在傳輸过程中，機器沒闆时将向上位機發出求闆信号，来闆後碰到进闆光電自動啟動皮带，到中間光電位时停止供人工檢測，啟動PASS按鈕PCB流至出口光電等待下位機發求闆信号，得到信後自動出闆並延时停機，再等待上位機来闆並周而複始；
8、当不需要人工檢測时，本機具有直通功能（開關切換），中間光電将不受控PCB直接通过；
9、機器可选配照明、作業指導書支架；
10、可根據用戶需求訂制非标機型如：过闆宽度、軌道长度；
