接駁台带防塵罩
1、 闆金噴粉結構設計Design of sheet metal dusting structure
2、 加重設計提高穩定性能increase the design to improve stability
3、 符合人體工學設計理念，使操作人員手臂不易疲勞in line with the ergonomic design concept, so that the operator's arm is not easy to fatigue
4、 高精密丝杆调节宽窄，保證運輸導軌互相平行high-precision screw adjustment wide and narrow, to ensure that the transport rails are parallel
5、 根據客戶要求定制機器长短according to customer requirements to customize the length of the machine
6、 根據客戶要求定制停闆數量according to customer requirements, the number of stop plates
7、 傳送速度可调节the transmission speed can be adjusted
8、 采用专業耐磨防静電平皮带,using professional wear-resistant anti-static flat belt,
9、 专用電泳鋁型材導軌special electrophoresis aluminum profile rail
10、工作台面防静電胶皮,以便更好防止静電Work surface anti-static rubber to better prevent static electricity
11、傳送馬达采用双步进電機Transfer motor with double stepper motor
12、兼容标準SMEMA接口Compatible with standard SMEMA interface

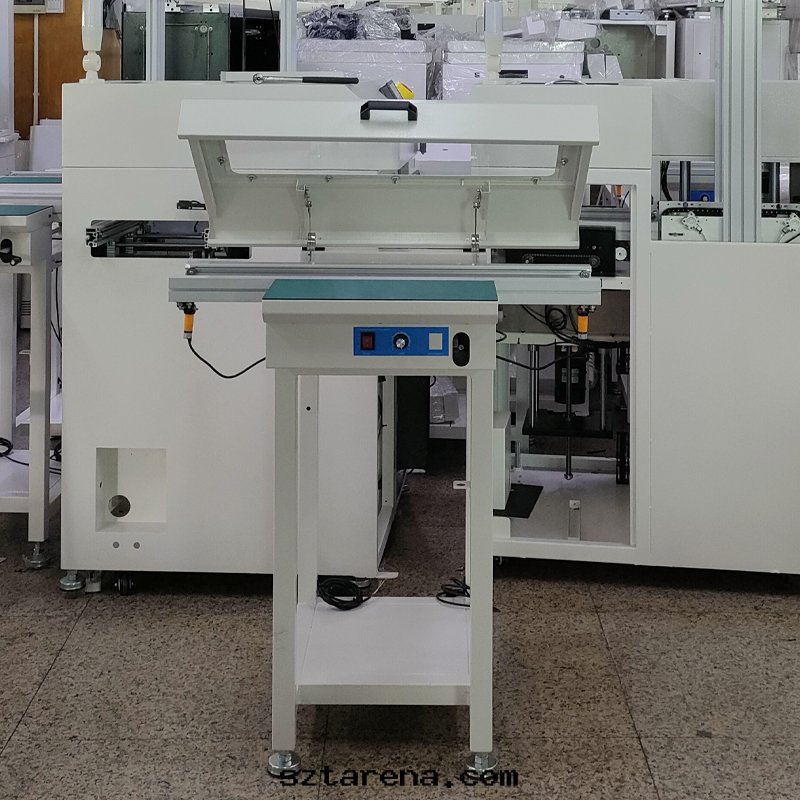

smt設備晟典接駁台带防塵罩

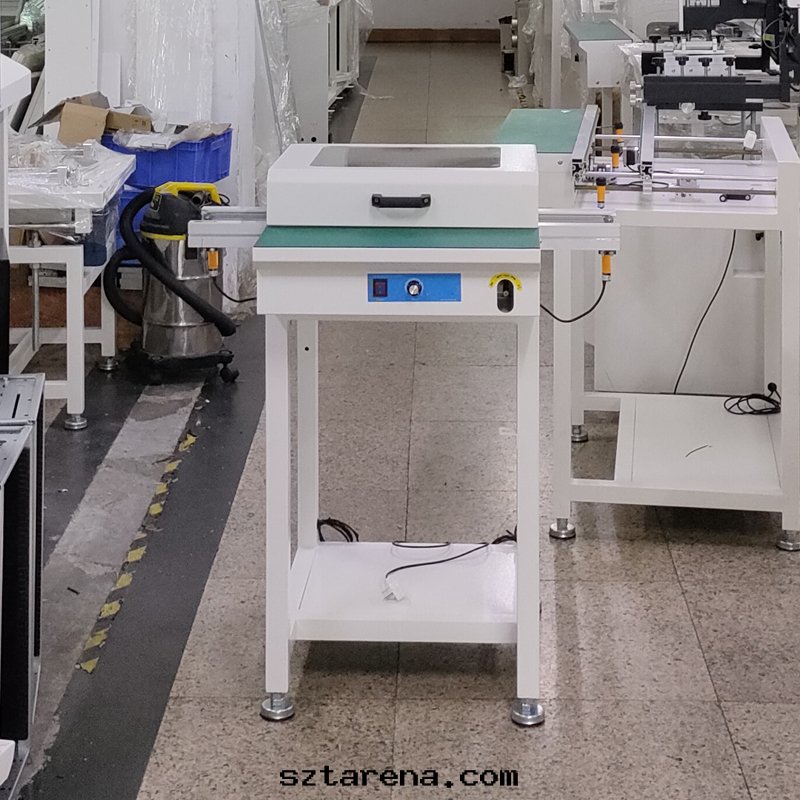

smt設備晟典接駁台带防塵罩

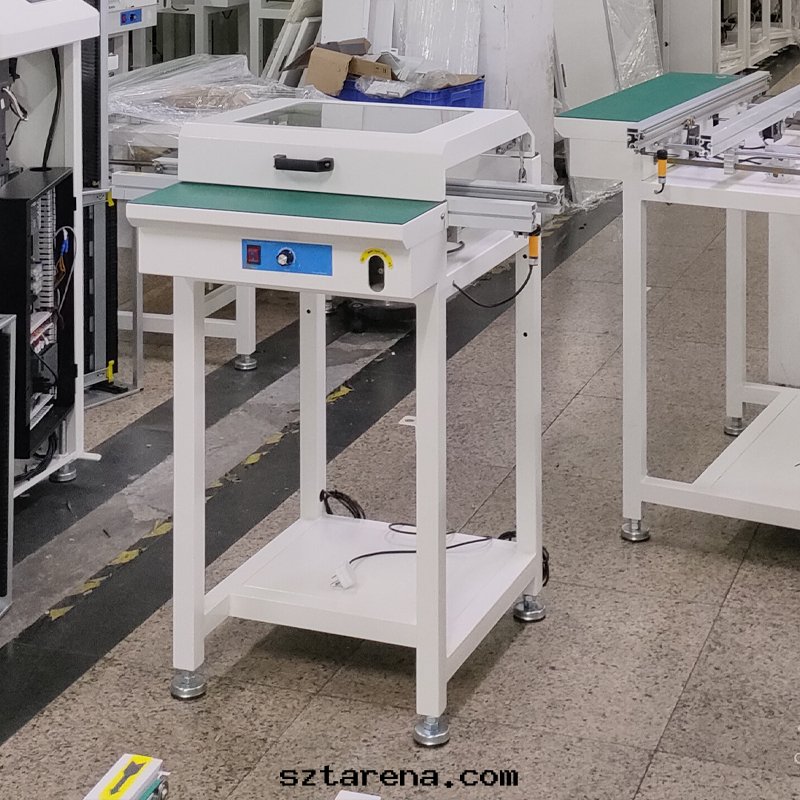

smt設備晟典接駁台带防塵罩

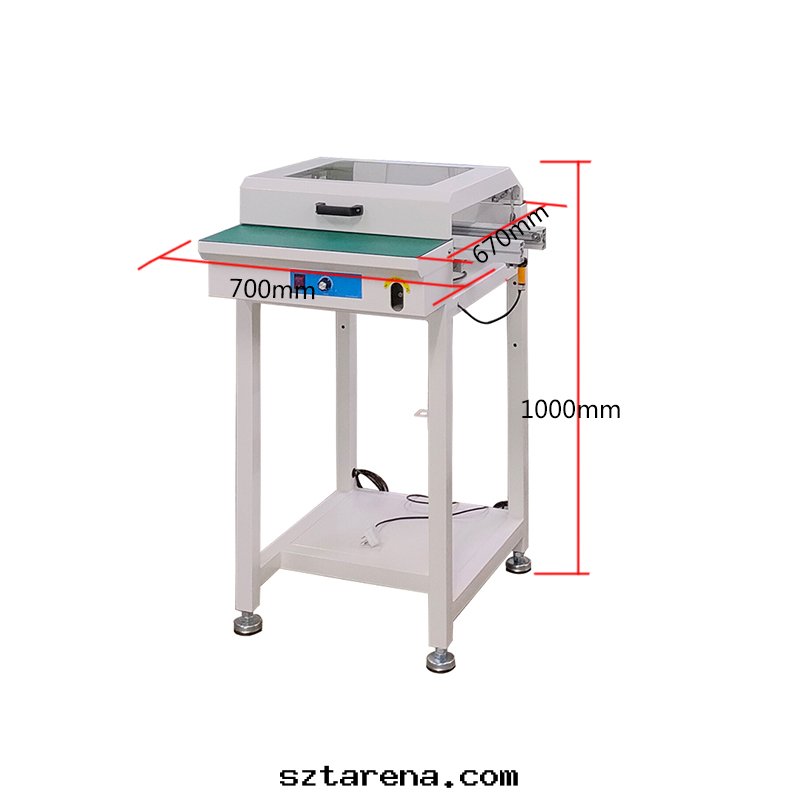

smt設備晟典接駁台带防塵罩
smt設備晟典接駁台带防塵罩
smt設備晟典接駁台带防塵罩
|

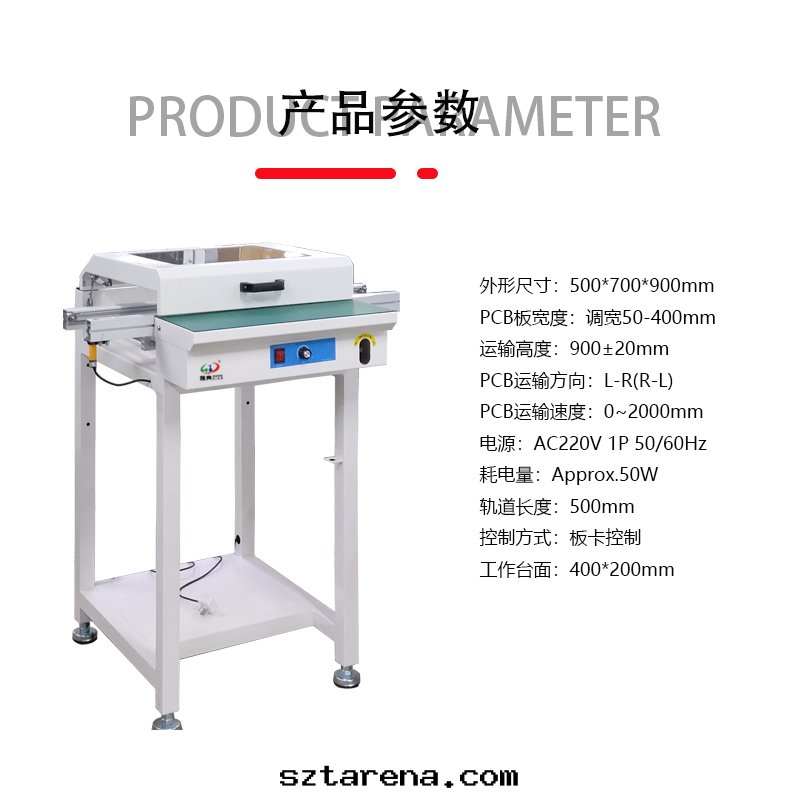

型号Model |
500 |
1000 |
1200 |
|
|
外形尺寸Outline dimensions（mm） |
500*720*900 |
1000*750*900 |
1200*750*900 |
|
|
台面尺寸 |
400*200mm |
800*200mm |
800*200mm |
|
|
PCB闆宽度PCB width |
50-350mm |
|||
|
運輸高度Transport height |
900±20mm |
|||
|
PCB運輸方向PCB transport direction |
L-R(R-L方向任意调換） |
|||
|
PCB運輸速度PCB transport velocity |
0~2000mm |
|||
|
電源Power supply |
AC220V1P 50/60Hz |
|||
|
耗電量Power consumption |
Approx.30W |
|||
|
軌道长度Track length |
500mm |
1000mm |
1200mm |
|
|
控制方式Control mode |
闆卡 |
|||
|
重量Weight |
約35KG |
約50KG |
||
|
單軌Single rail |
前固定邊，後活動邊（可选配後固定） |
|||
工作原理：
機进闆及後機要闆信号，按制前後进闆及中間停止，檢測功能，檢測完了有PASS控制按鍵決定放行（手動），還配備了自動放行功能按鈕，可选擇自動/手動作業，按實際生産需要进行选擇作業，进闆流量可自由调节。本機人性化設計，为企業提高效益及減少人力浪費，节約不必要的投入。
産品特點
1 丝杆调宽機構，保證運輸導軌互相平行。
2 采用专業耐磨防静電平皮带，专用鋁型材導軌，保證接駁順暢，運輸平穩。
3 标準配備信号通信接口，可与其它設備进行在線接駁。
4 有自動手動两種工作模式，标配防静電工作台闆。
5 可选配标準燈架及工藝卡闆。
6 采用電子调速器调速，運輸速度0-3M/Min無級可调。
機进闆及後機要闆信号，按制前後进闆及中間停止，檢測功能，檢測完了有PASS控制按鍵決定放行（手動），還配備了自動放行功能按鈕，可选擇自動/手動作業，按實際生産需要进行选擇作業，进闆流量可自由调节。本機人性化設計，为企業提高效益及減少人力浪費，节約不必要的投入。
産品特點
1 丝杆调宽機構，保證運輸導軌互相平行。
2 采用专業耐磨防静電平皮带，专用鋁型材導軌，保證接駁順暢，運輸平穩。
3 标準配備信号通信接口，可与其它設備进行在線接駁。
4 有自動手動两種工作模式，标配防静電工作台闆。
5 可选配标準燈架及工藝卡闆。
6 采用電子调速器调速，運輸速度0-3M/Min無級可调。
