双軌NGOK收闆機
NGOK双軌收闆機是SMT産線末端的關鍵設備，用于自動化分揀、收集良品（OK）与不良品（NG）PCB闆，其核心設計与功能如下：

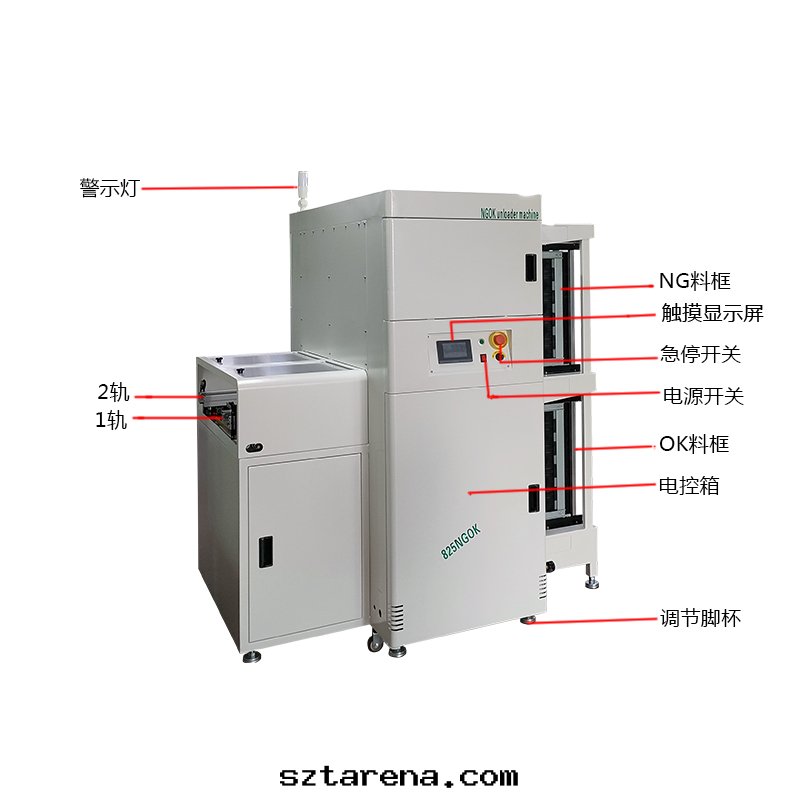

一、結構組成

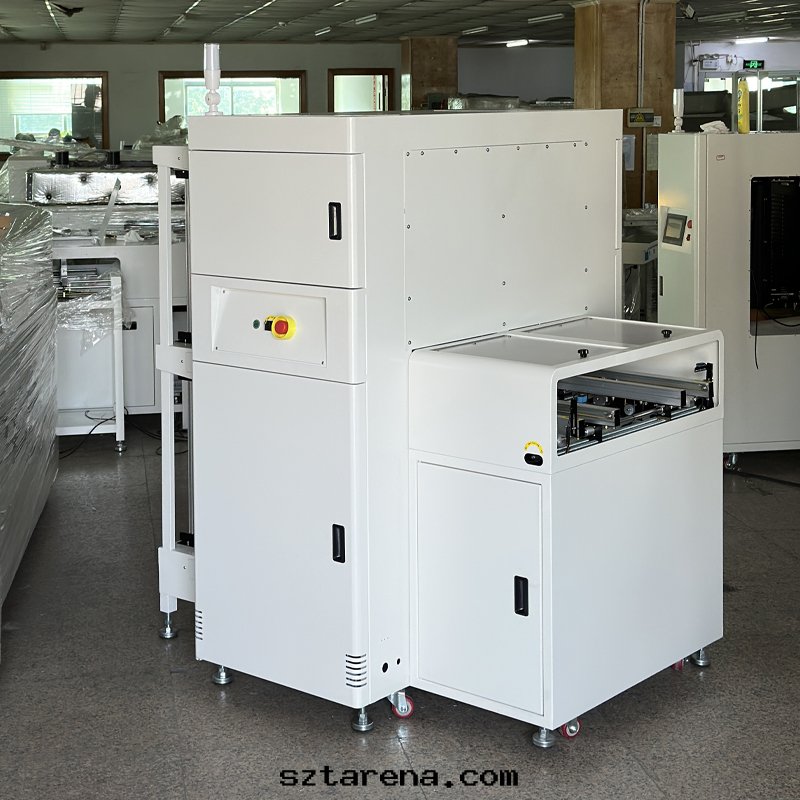

双軌傳輸系統：采用獨立双軌道設計，支持同步處理良品与不良品闆材，兼容PCB尺寸範圍50×50mm至610×508mm。
升降平移機構：內置滾珠丝杆升降平台（高度可调±30mm）与平移篩选模块，實現闆材精準定位及分類緩存。

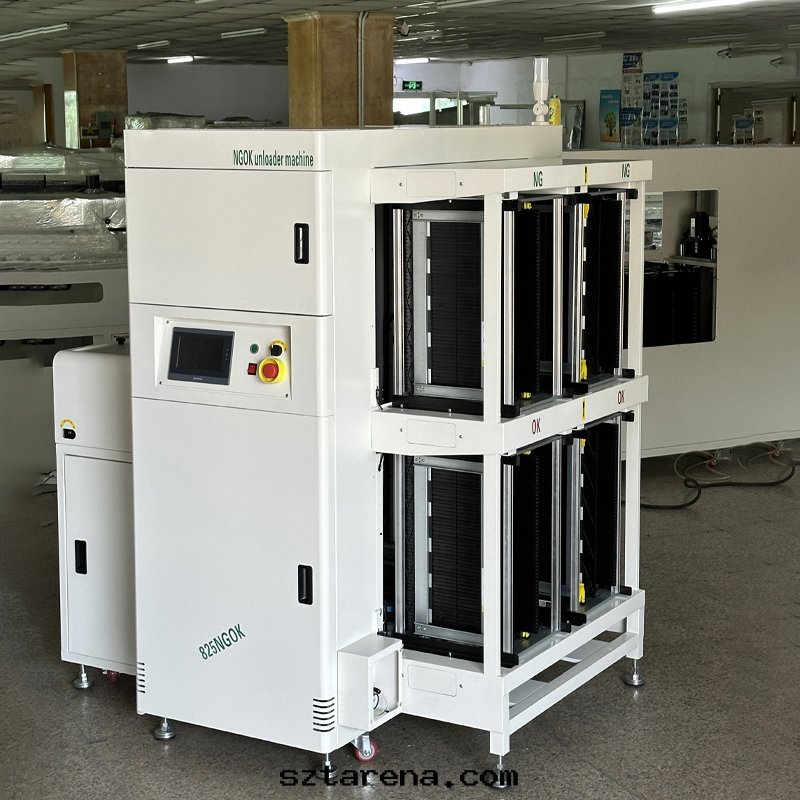

移動式收集櫃：配備带定位插槽的固定闆及移動輪，支持快速定位与整櫃轉移，提升收闆效率。
二、核心功能
智能分揀模式
支持双軌並行分揀：良品（OK）与不良品（NG）通过獨立軌道分流，避免交叉污染；
模式切換：直通模式下可切換为單軌收闆機，适配不同檢測設備需求。
自動化控制
采用PLC+觸摸屏控制系統，集成歐姆龍中間继電器、明緯直流電源，抗電磁干擾能力提升30%；
實时監控闆材狀态，觸發声光報警（如卡闆或定位异常），響應时間≤3秒。
高精度定位
定位插块与插槽公差≤±0.1mm，确保闆材傳輸路徑对齊，減少偏移風險；
平移機構步距精度达±0.05mm，适用于BGA、QFN等精密元件闆材。
三、應用场景
電子制造：与AOI檢測機、X光機联動，完成PCB良率分級与批次管理；
智能産線集成：适配SMT貼片機、回流焊設備，實現全自動下料与緩存。

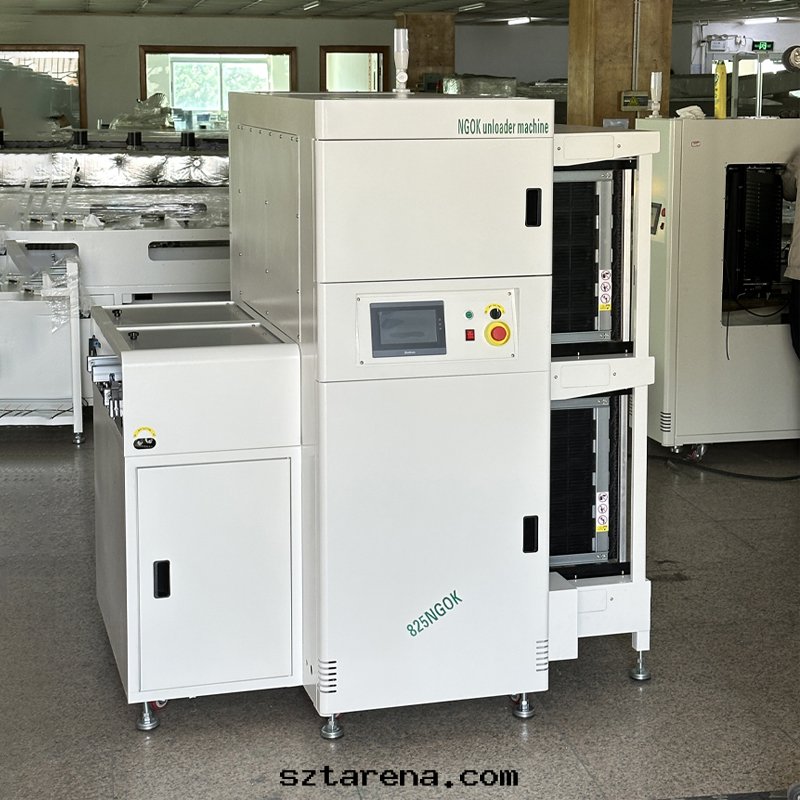

smt晟典NGOK收闆機
smt晟典NGOK收闆機
smt晟典NGOK收闆機
smt晟典NGOK收闆機

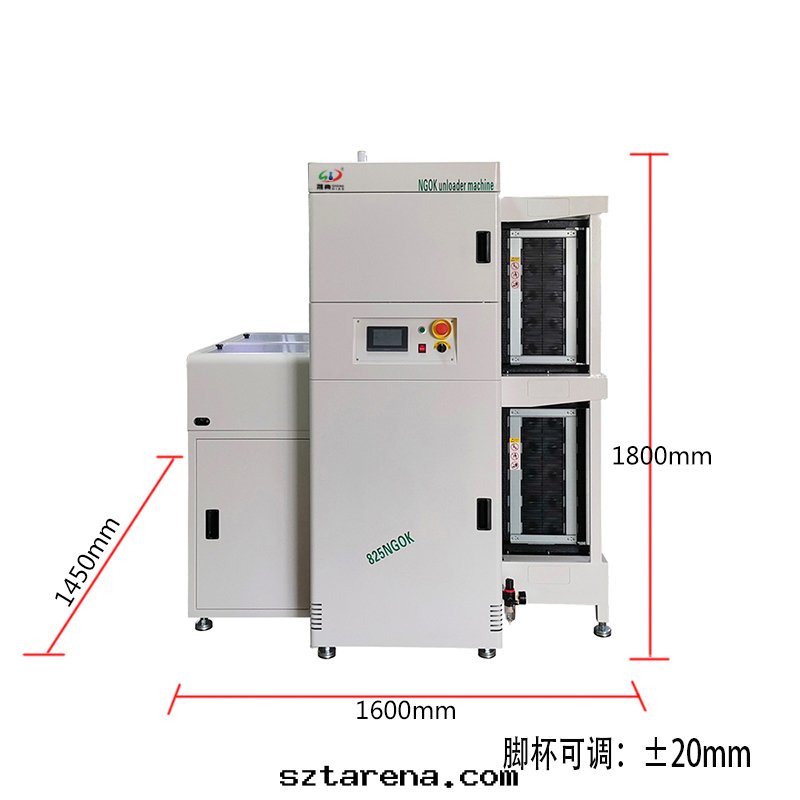

smt晟典NGOK收闆機
smt晟典NGOK收闆機
