産品特點：
●外型結構:3mm厚闆金結構与鋁型材进框架,表面噴塗處理,颜色为波纹白色。
● 微電腦原裝松下PLC控制系統，工作穩定可靠。
● 觸摸屏顯示操作，具有故障自動診斷功能，人機对話方便。
● 多項声光与觸摸屏內提示報警功能。
● 可根據PCB厚度設定料架升降步距。
● 具有自動計數功能，方便生産統計。
● 人性化設計确保PCB闆不被推破，提高産出能力
● 下接駁收PCB闆采用馬达进行推闆至料框內
● 采用步进電機推闆，力度、速度可以在觸摸屏設置，
● 推闆裝置采用歐姆龍槽型感應器两头限位进行保護PCB闆不会被推坏
● 推PCB闆可以在觸摸屏內設定推闆行程距離
● OK闆裝入前料框內，NG闆經过移载送制後面料框內，
● 双線号區分NG\OK

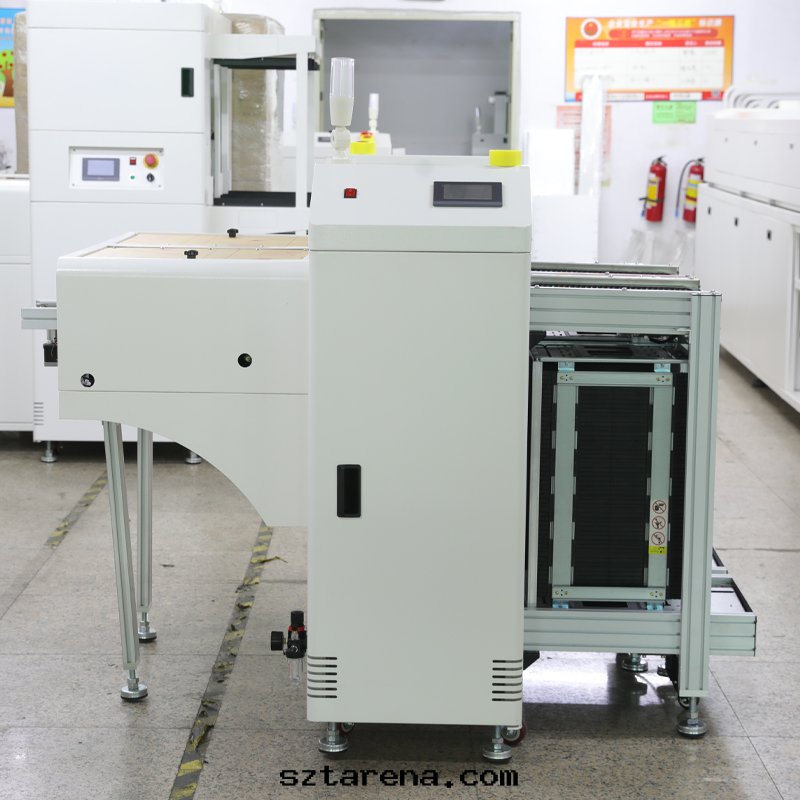

smt設備晟典NG/OK收闆機下闆機

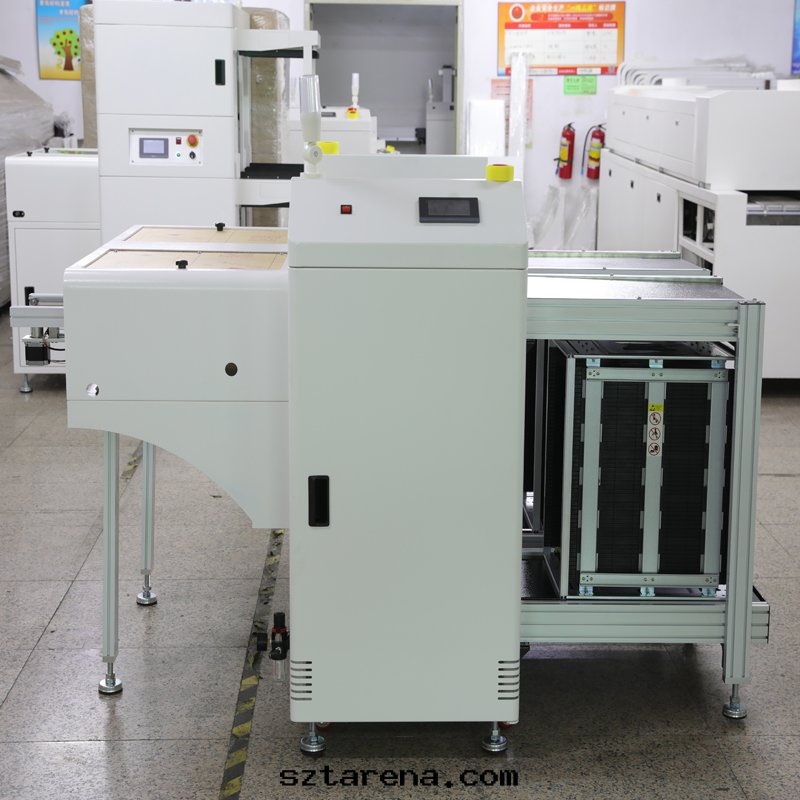

smt設備晟典NG/OK收闆機下闆機

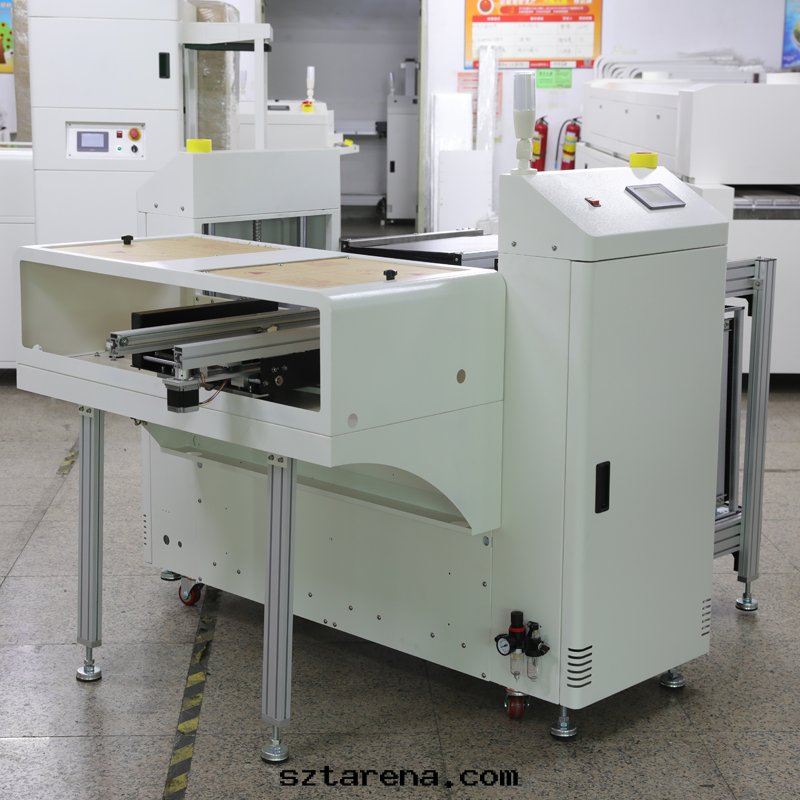

smt設備晟典NG/OK收闆機下闆機
|
序号 |
适用範圍 |
||
|
|
名稱 |
825NG |
|
|
1 |
适用料框尺寸 |
355*320*563mm |
|
|
2 |
PCB闆尺寸(MM) |
330*（50-250）mm |
|
|
3 |
PCB厚度 |
0.6-3.0mm |
|
|
機 體 |
|||
|
1 |
機身尺寸 L*W*H（MM） |
1580*1450*1800 |
|
|
2 |
機體重量 |
350KG |
|
|
控制系統 |
||
|
1 |
電源 |
單相220V |
|
2 |
啟動功率/空载功率 |
500W |
|
3 |
升降步距 |
10、20、30、40、50（mm）可任意設置 |
|
4 |
壓縮空气 |
5-6KG |
|
5 |
固定邊 |
1\4固定距離686mm |
|
6 |
傳送方向 |
左至右 |
|
7 |
傳送高度 |
900±20mm |
|
8 |
步距选擇 |
1~5步(10毫米\步距) |
|
9 |
耐電壓 |
AC端子对地1500VAC,1分鐘 |
|
10 |
使用环境 |
無腐蝕气體和粉塵的环境 |
|
11 |
抗干擾 |
電壓雜訊: 1000Vp-p、波宽1us、1分鐘 |
|
12 |
移载接駁推PCB闆 |
采用步进馬达（42*48） |
|
13 |
升降分NG\OK PCB |
前後軌采用信捷750W大慣量伺服電機 |
|
14 |
升降驅動器 |
前後采用信捷750W高精密伺服驅動器 |
|
14 |
升降傳動裝置 |
前後采用进口防静電3.8mm宽皮带，采用無缝隙導軌，防止卡闆、保證運輸順暢 |
|
15 |
NG線号 |
自動升降到NG儲存框內（儲存料框可以手動进出） |
|
16 |
OK線号 |
自動通过升降台进入OK框內（儲存料框手動进出） |
|
17 |
PLC |
日本松下 |
|
18 |
觸摸屏 |
全彩顯控EA4.3寸 |
|
19 |
槽型光電 |
日本歐姆龍 |
|
20 |
方形光電 |
日本松下CX442 |
|
21 |
升降滾珠丝杆 |
高精密耐磨25# |
|
22 |
驅動器 |
德科智控數字MT57 |
|
23 |
塑胶鍊条 |
40B高耐磨千鳥型 |
|
24 |
升降平台推闆電機 |
4248步进電機 |
|
25 |
傳送进闆接駁馬达 |
双4248步进電機 |
|
26 |
導軌固定距離 |
1、4導軌固定距離686mm |
|
27 |
升降小車驅動 |
單獨控制升降双小車采用750W信捷伺服 |
|
28 |
进出料框方式 |
下面为OK框、上面为NG框，手動进出料框方式 |
根據信号識别，自動将NG闆与OK闆分别收集到两个升降周轉箱；NG\OK收闆機与AOI联機,經过AOI檢測判斷良品（OK)与不良品（NG)輸出不同信号，信号傳送给下位NG\OK收闆機，NG\OK收闆機接收AOI傳送过来的信号进行判斷，将PCB自動分類存放OK与NG料框內；如：AOI輸出OK信号經过NG\OK判斷进入移動推闆小車內直接进入OK升降小車料框內；AOI輸出NG信号經过NG\OK判斷进入移動小車內並移载到後面NG升降小車的料框內。
