1.2米真空吸闆機

制造商	晟典SMT設備
型号	SD-8350S

用途与特點

用途：

用于SMT生産始端、接收下位機信号後将成疊的PCB闆吸起送至軌導上面送至下台機器

産品特點：

1、封閉式設計保證最高的安全防護等級，頂部安全蓋可以打開,方便維護时对機器硬件的處理

2、吸嘴采用超大强力磁铁吸信移動盤面固定，可调节吸嘴的位置确保将電路闆强力吸穩掉下来，吸嘴位置可以随意移動（比如PCB闆上面有小孔，我们可以在PCB範圍內移動吸嘴头进行调节

3、穩固平衡的宽度调节裝置(手搖控制丝杆调节)

4、機器操作正面放入PCB闆，門上有開口並安裝透明壓克力闆可以不用打開門就可以監控到里面工作狀况

5、一次性存放PCB闆數量220mm高度，如PCB闆厚度为1mm大約可存放220PCS闆

6、較小的機器占地面積

7、控制系統采用松下PLC控制，操作界面采用觸摸屏，配有自動報警系統

8、機架結構采用钣金焊接，表面噴漆處理，彩色人機界面窗口

9、升降機構采用刹車馬达升降設定，步距可调，有效的縮短了上闆时間，最多可疊放PCB 300片(0.6毫米厚電路闆)

10、移载結構采用步进馬达移载方式，起步、停止可加減速設定，輸送平穩，不易冲闆

11、配有标準的SMEMA信号端口，可与其它任何設備在線连接

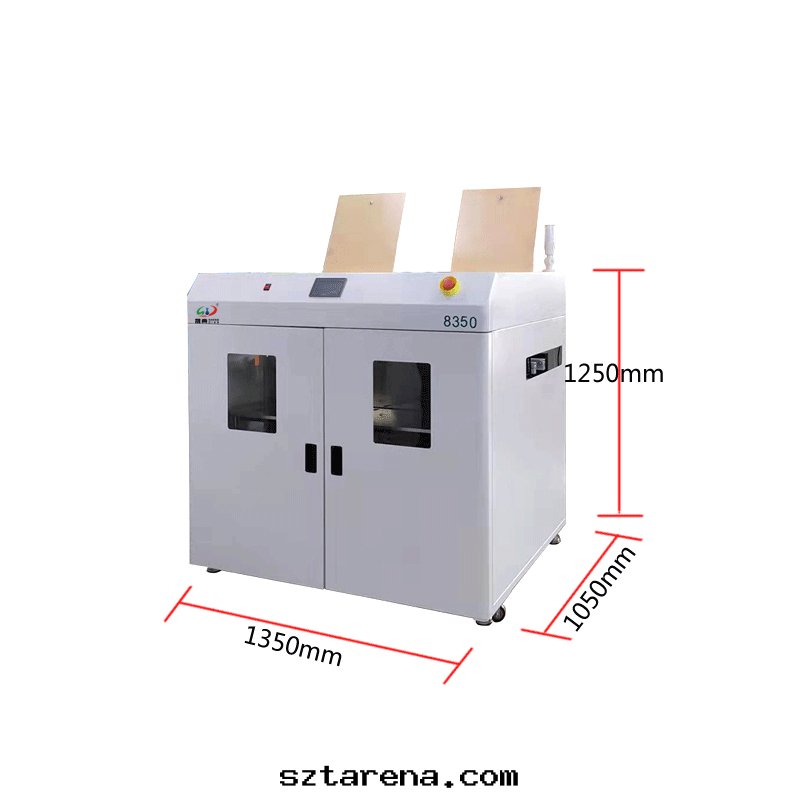

smt設備晟典真空吸闆機1

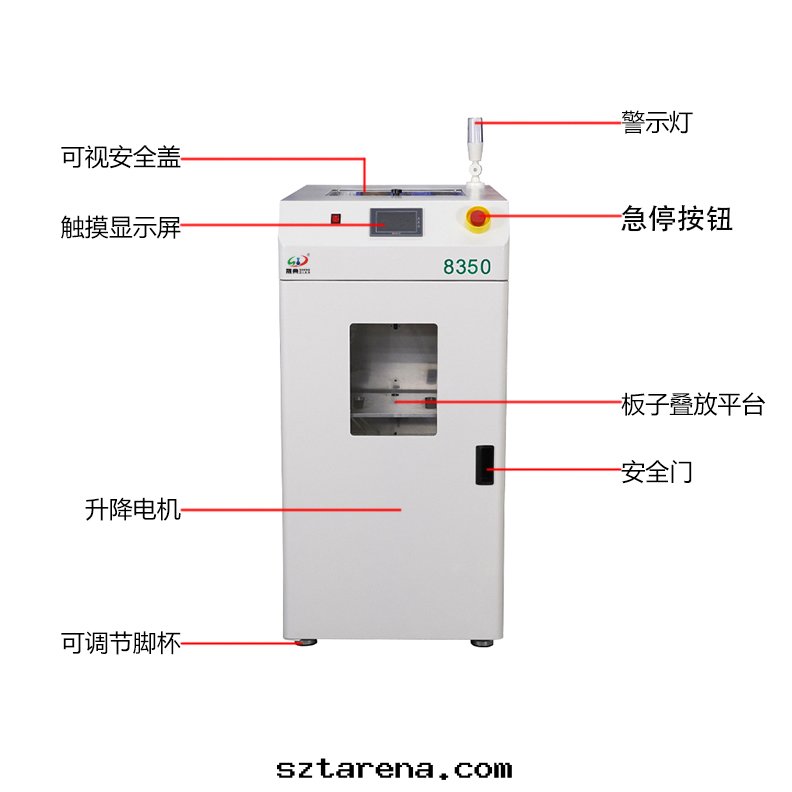

smt設備晟典真空吸闆機2

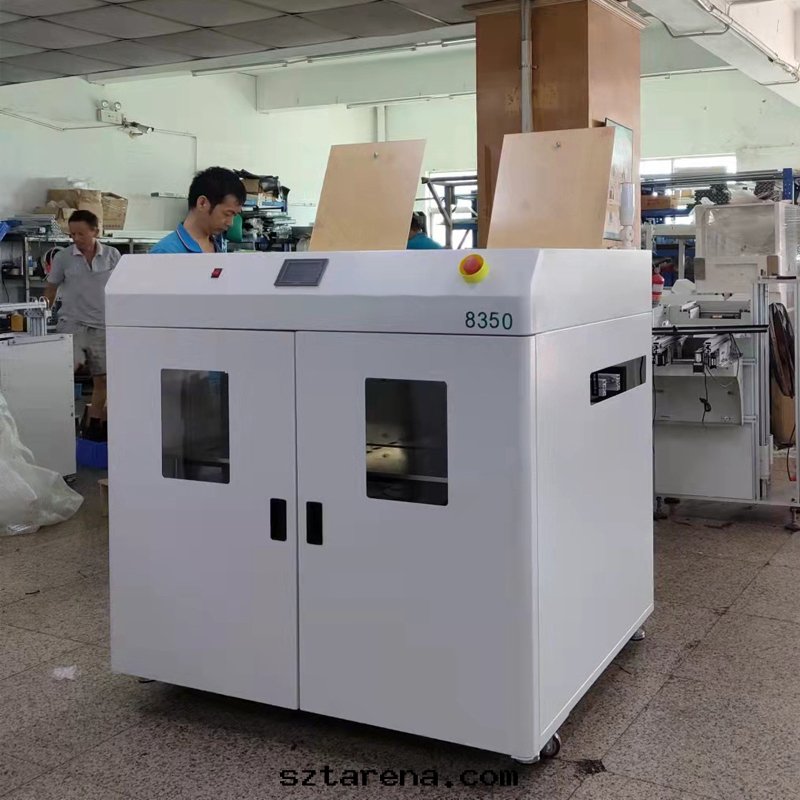

smt設備晟典真空吸闆機3

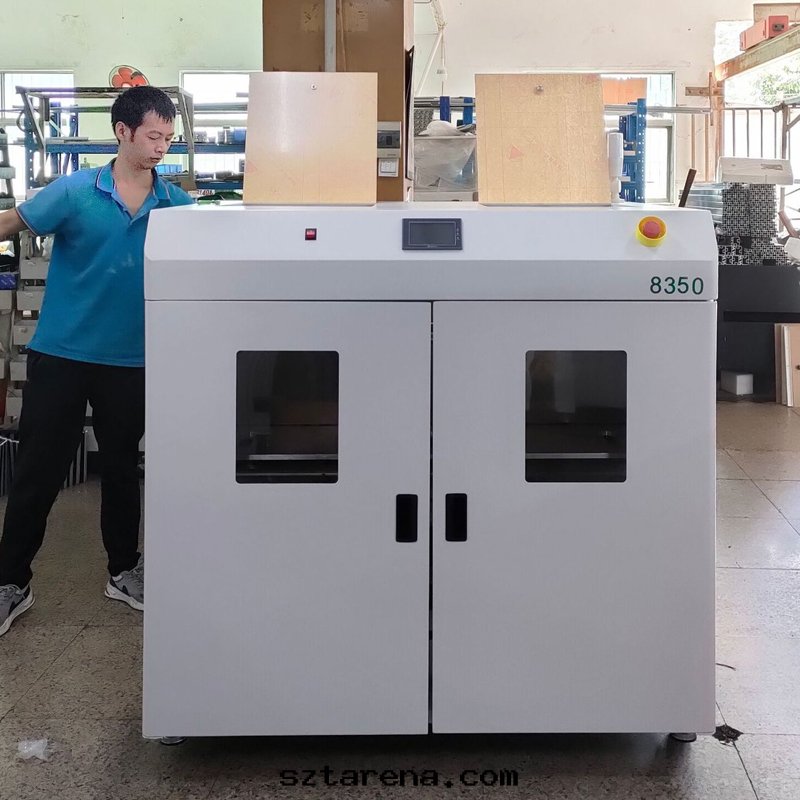

smt設備晟典真空吸闆機4

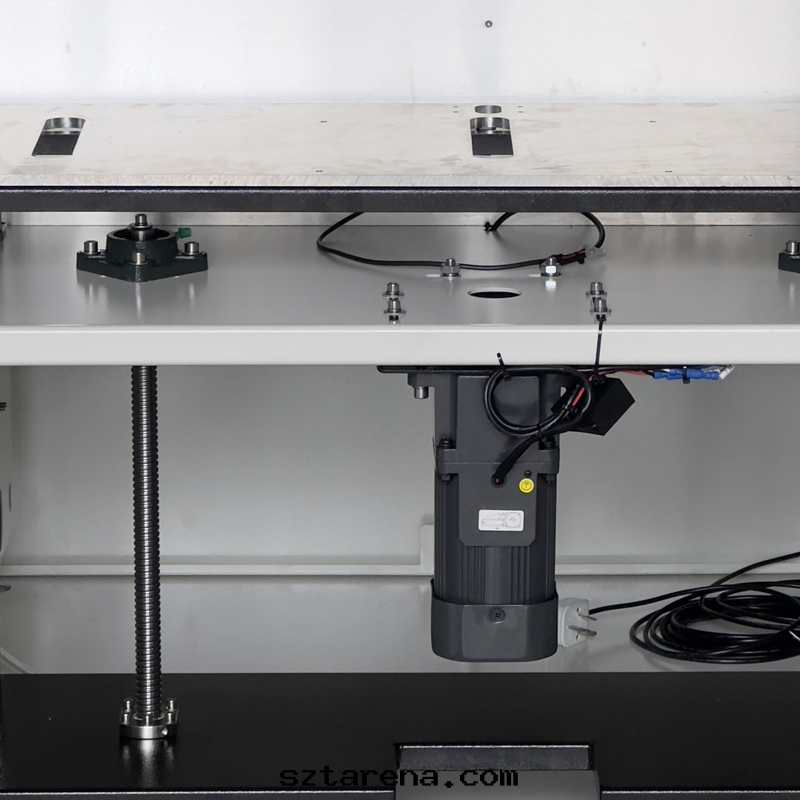

smt設備晟典真空吸闆機5

smt設備晟典真空吸闆機6

名稱	技術參數
機架尺寸	120010501250mm
适應PCB尺寸	5050—1200350mm
傳送方向	軌導前固定、左到右或右到左
PCB闆置放位置	前面放闆PCB（方便操作）
傳送高度	900mm±20
電源	220V\50Hz、60Hz
傳送電機	步进電機42*48
傳送驅動	步进驅動器MT57
升降電機	LINYI45W带刹車功能
控制系統	松下PLC、微電腦觸摸屏
檢測光電	歐姆龍或HUAYIFENG
升降丝杆	台灣上银滾珠丝杆
气缸	平移升降气缸亞德克
升降气缸磁性感應器	CS1-G磁性開關
PCB檢測光纖	松下
移载皮带	带鋼丝同步带
平移裝置	步进電機及導軌移動
吸闆裝置	大吸力真空發生器、真空吸嘴（四个吸嘴头可任意移動吸取位置）

· 适用于SMT生産線前端，把堆疊祼闆通过真空吸附方式自動送入後端設備，具有自動上闆功能，可以和送闆機配套使用，也可以当祼闆收闆機使用 。

· 控制系統采用PLC控制，操作界面采用觸摸屏

· 上闆方式采用真空吸附移载放落的可疊放PCB 200-300片

· 升降步距可根據PCB的厚度自動调节

· 配有标準的SMEMA信号端口，可与其他任何設備在線连
