波峰焊300

制造商	晟典
型号	SD-300

* 外形流線型設計，內部模块化設計，适合SMT及直插元件的無铅焊接.

* 噴雾系統采用離心風機上抽風，防止助焊劑滴到PCB上.

* 助焊劑緩冲罐感應器外置，更加可靠耐用.

* 标配冷風刀，防止助焊劑雾气向外擴散，減少污染.

* 双波控制采用無极變頻技術，可獨立控制波峰高度.

* 1/4HP大功率波峰馬达，最大波峰高度可达15mm.

* 具有超温声光報警及緊急制動系統，所有馬达均有过载保證.

* 運輸系統采用無极電子调整，閉环控制，速度穩定準确.

* 入口端設有壓力輔助裝置，使PCB进入时避免打滑.

* 强制自然冷風系統，可滿足無铅工藝对冷却斜率的要求.

* 軌道角度手動调整，操作方便.

* 助焊劑噴头采用步进電機驅動，保證助焊劑塗覆均勻.

* 噴雾系統模块化設計，噴头始終垂直軌道，保證助焊劑良好的穿透PCB.

* 預热區采用热風加热，全程高温，玻璃保護，温度穩定.

* 預热系統采用PID控制，温度曲線平穩，可方便找到对各種無铅工藝的最佳設置.

smt設備晟典波峰焊

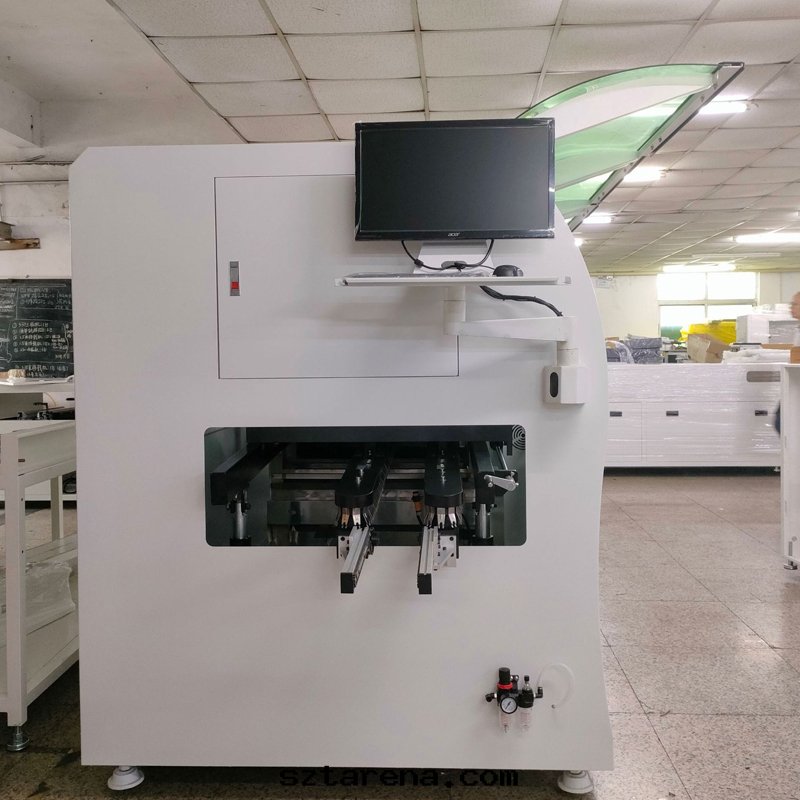

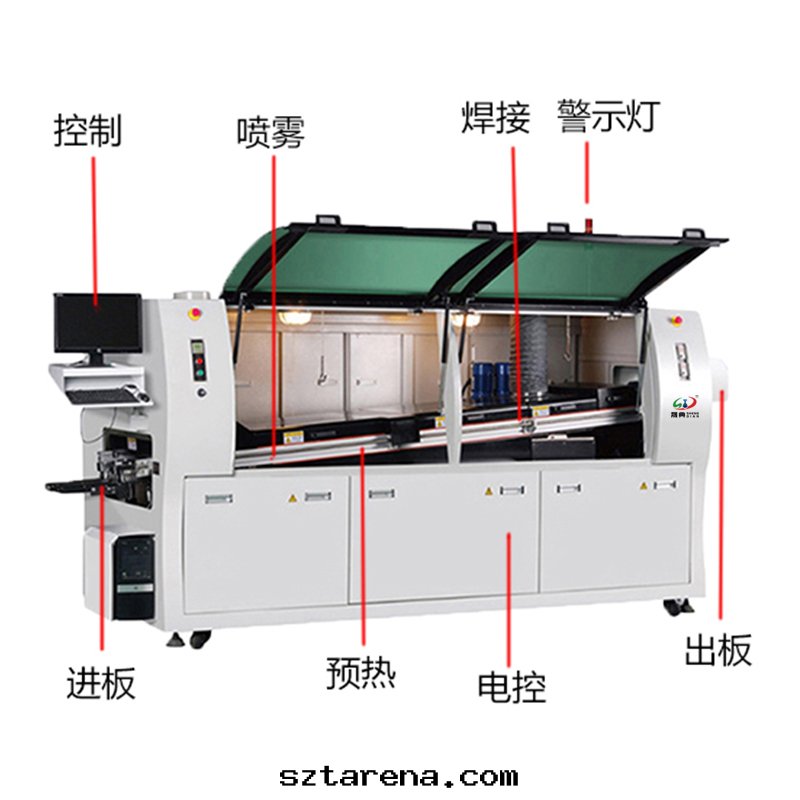

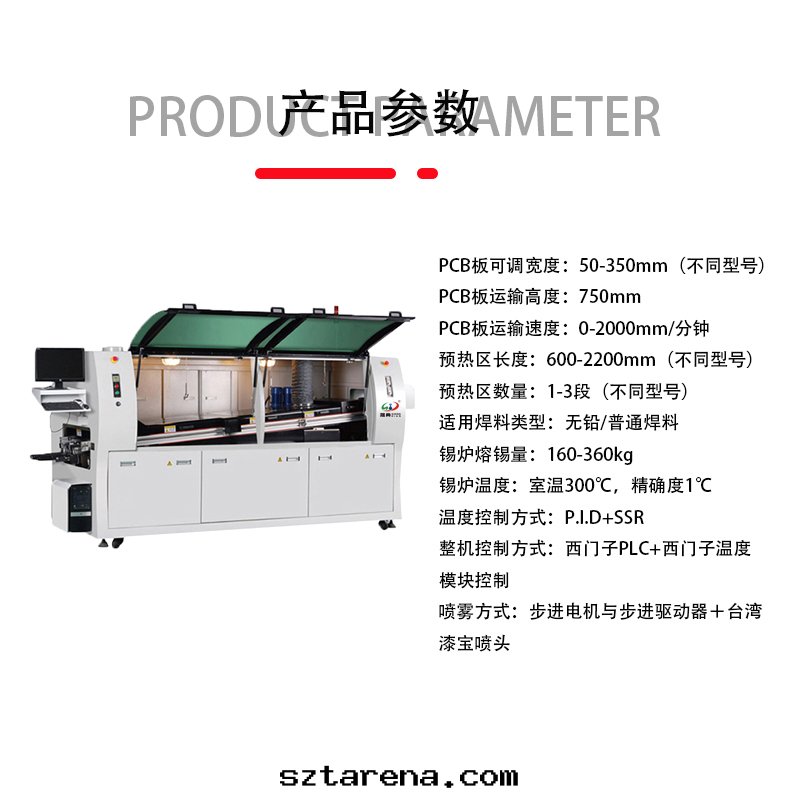

整機技術參數
			250L	300L	350L
PCB闆可调宽度		PCB Width	50-250mm	50-300mm	50-350mm
PCB闆運輸高度		Conveyor Height	750±50mm
PCB闆運輸速度		Speed	0-2.0M／Min
PCB闆運輸角度（焊接傾角）		Convey or angle	3-7度
PCB闆運輸方向		Convey or direction	L→R/R→L（可选）
PCB闆上元件高度限制		Height limit of components on PCB board	Max.80mm
預热區长度		Length of preheating zone	1000mm	1600	2200
預热區數量		Number of preheating zone	2段	3段	4段
預热區功率		Preheating zone power	5.0kw	7.5kw	10kw
預热區温度		Preheating zone temperature	Room temperature---300ºC
加热方式		Heating way	热風
冷却區數量		Number of cooling zones	1个			2个
锡炉功率		Power of tin furnace	7.0kw	8.5kw	12.0kw
锡炉溶锡量		Solder pot capacity	180KG-200KG	280KG-300KG	340KG-360KG
锡炉温度		Solder pot temperature	室温~300℃、控制精度±1℃
温度控制方式		Solder temp. control method	P.I.D+SSR+西門子温度模块
整機控制方式		Solder temp. control method	全電腦W7+西門子PLC控制
助焊劑流量		Warm-up time of solder	10-100ml/min
噴雾方式		Spray way	步进電機与步进驅動器＋台灣漆寶噴头
電源		Power	3相5線制 380V
啟動功率		Starting power	7.0kw	8.5kw	12.0kw
正常運行功率		Normal operating power	Approx.6-8kw
气源		air source	4~7KG/CM2

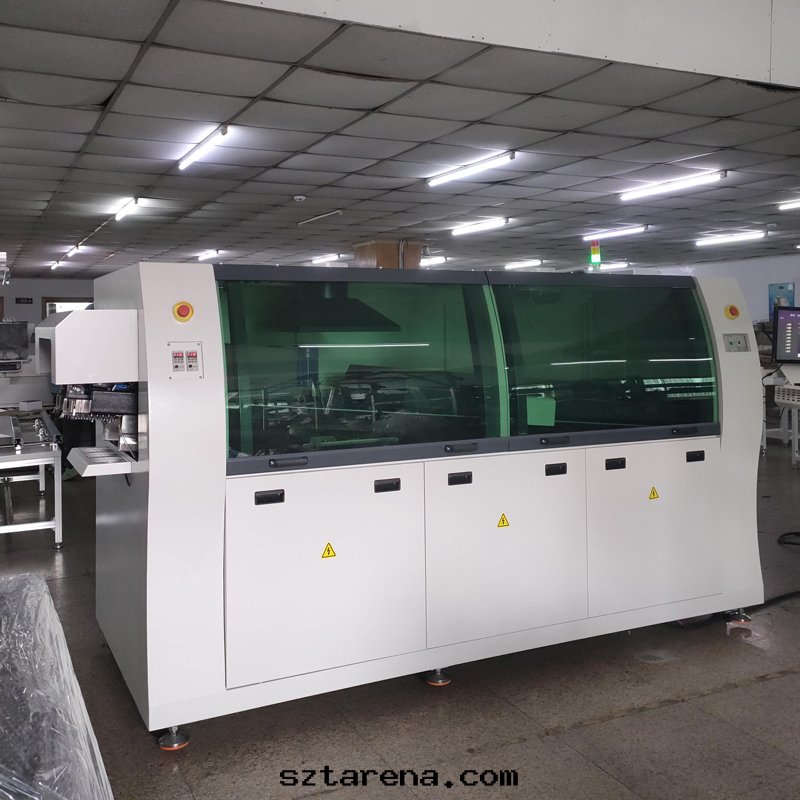

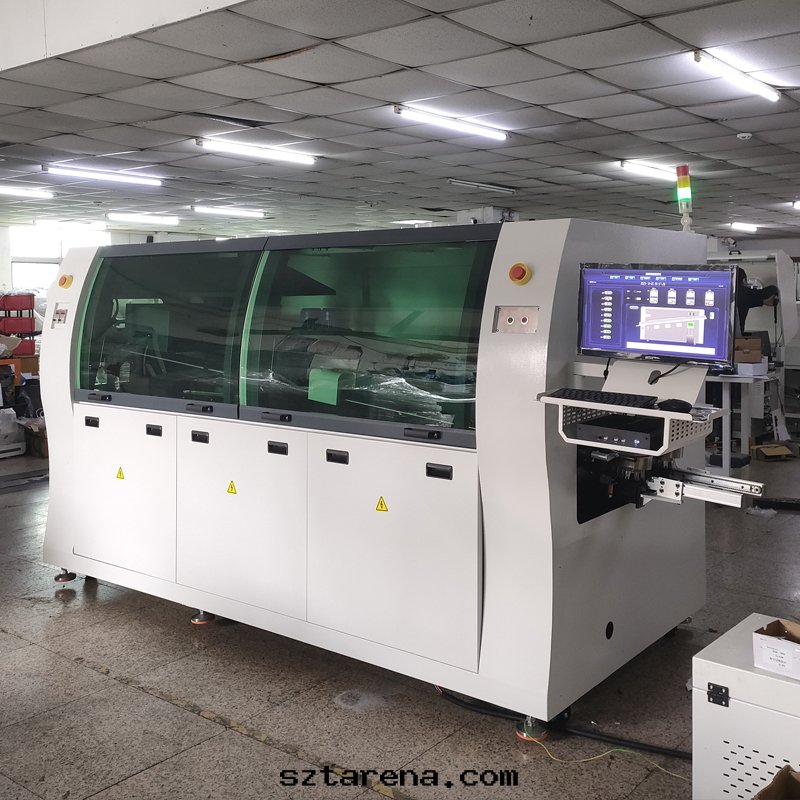

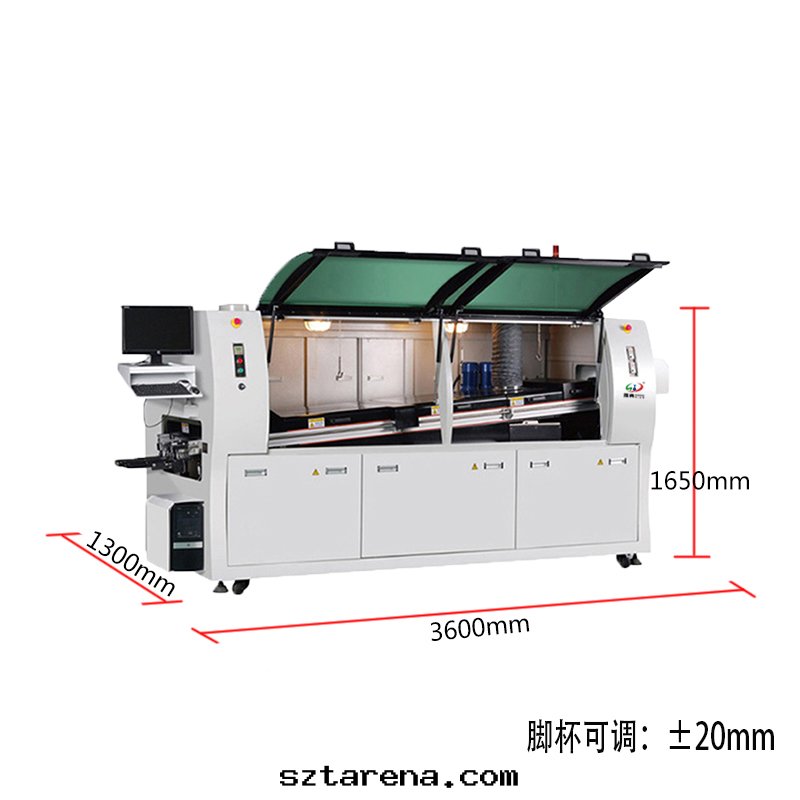

機架尺寸		Body size	220012001650mmm	280012001650m	360013001650m
外型尺寸		Outside dimension	280012801650mm	340012801650mm	420013801650
重量		eight	800kg	1000kg	1500kg
调宽方式	Width adjustment mode		手動调宽	Manual width adjustment
傳遞用双鈎爪	Double claws for transmission		专用1.5MM纯钛双鈎爪（不變形、），夾闆厚度≦2.5mm，专利进闆同步鍊条式接駁。	Special 1.5mm pure titanium double hook claw (no deformation,), splint thickness 2.5mm, patent feed plate synchronous chain connection。
運輸馬达	Wave motor		辉騰调速90W馬达，带过载限力器保護裝置	Phaeton speed 90W motor, with overload limiter protection device
锡炉特點	Characteristics of the stove		特殊結構浸潤性噴口（宽120-350MM可以调节），前後锡波（第一波擾流波及第二波平流波）为近距設計（45mm），进锡方式为上进锡方式（傳統为下进锡方式），減少焊點氧化，維護方便，不産生可漂揚的锡渣黑粉；锡炉容量320-360kg	The special structure of the infiltration nozzle (width of 120-350mm can be adjusted), before and after the tin wave (the first wave of turbulence and the second wave of advection) for the close design (45mm), tin way for the upper tin way (the traditional way for the lower tin way), reduce solder oxidation, easy maintenance, do not produce drifting tin slag black powder;Tin furnace capacity 320-360kg
經济型運行	Characteristics of the stove		通过PLC及光電開關控制来闆噴雾起波功能，減少不必要的浪費	Through PLC and photoelectric switch control to spray board wave function, reduce unnecessary waste
锡炉的移動方式	Economic operation		手動	hand movement
锡波可调高度	Tin wave adjustable height		0-8MM	0-8MM
波峰馬达	Wave motor		台灣台創高温馬达，變頻精确调节波峰高度，數字化调节	Taiwan taichuang high temperature motor, frequency conversion precise adjustment of wave peak height, digital adjustment

波峰焊是一種将電子元件焊接在PCB表面的技術，它通过将焊锡液體通过波峰的方式塗在PCB表面，将插件式元件的引腳与PCB焊接在一起。

波峰焊需要使用一系列的設備和工藝来完成，包括PCB預處理、元件安裝、焊接等步驟。其中，焊接是波峰焊技術中最關鍵的环节，需要使用波峰焊機将焊锡液體塗在PCB表面，然後将插件式元件放置在塗有焊锡的PCB表面上，通过热力和壓力将元件的引腳与PCB焊接在一起。

優點：
高效率：波峰焊可以同时焊接大量的插件式元件，提高了生産效率和産量。
焊接質量：波峰焊可以通过嚴格的焊接工藝控制焊接温度、焊接时間、焊锡流量等參數，保證焊接質量穩定。
低成本：波峰焊可以使用标準化的元件和設備，降低生産成本。
