制造商 |
晟典 |
|---|---|
| 型号 | SD-350 |
菜單産品分類Product classification
联系我们
服務热線：13510075168
公司座機：0755-29878225

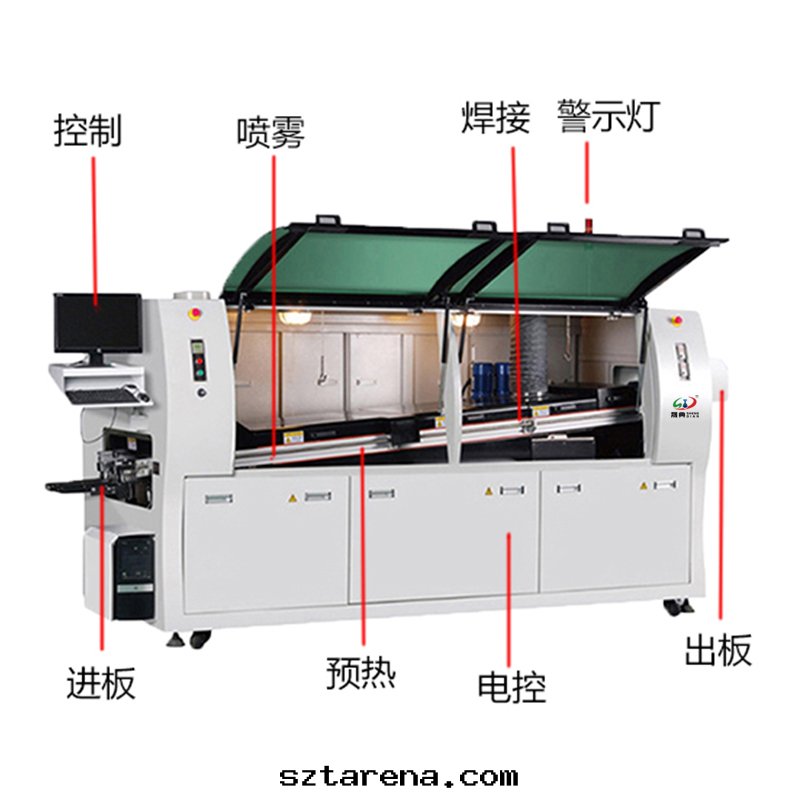

波峰焊350
* 外形流線型設計，內部模块化設計，适合SMT及直插元件的無铅焊接.
* 噴雾系統采用離心風機上抽風，防止助焊劑滴到PCB上.
* 助焊劑緩冲罐感應器外置，更加可靠耐用.
* 标配冷風刀，防止助焊劑雾气向外擴散，減少污染.
* 双波控制采用無极變頻技術，可獨立控制波峰高度.
* 1/4HP大功率波峰馬达，最大波峰高度可达15mm.
* 具有超温声光報警及緊急制動系統，所有馬达均有过载保證.
* 運輸系統采用無极電子调整，閉环控制，速度穩定準确.
* 入口端設有壓力輔助裝置，使PCB进入时避免打滑.
* 强制自然冷風系統，可滿足無铅工藝对冷却斜率的要求.
* 軌道角度手動调整，操作方便.
* 助焊劑噴头采用步进電機驅動，保證助焊劑塗覆均勻.
* 噴雾系統模块化設計，噴头始終垂直軌道，保證助焊劑良好的穿透PCB.
* 預热區采用热風加热，全程高温，玻璃保護，温度穩定.
* 預热系統采用PID控制，温度曲線平穩，可方便找到对各種無铅工藝的最佳設置.

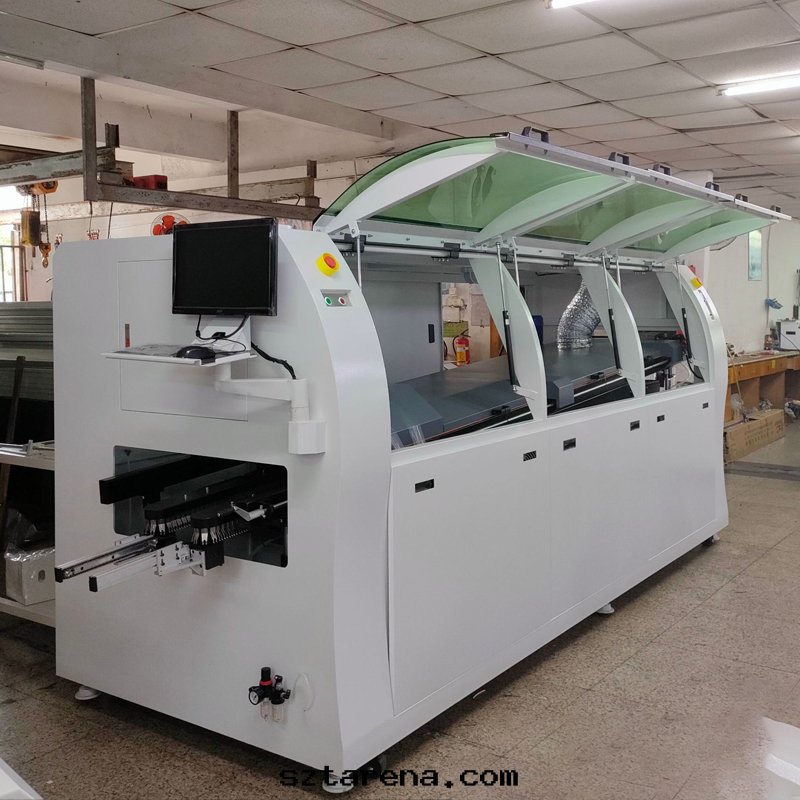

smt設備晟典波峰焊

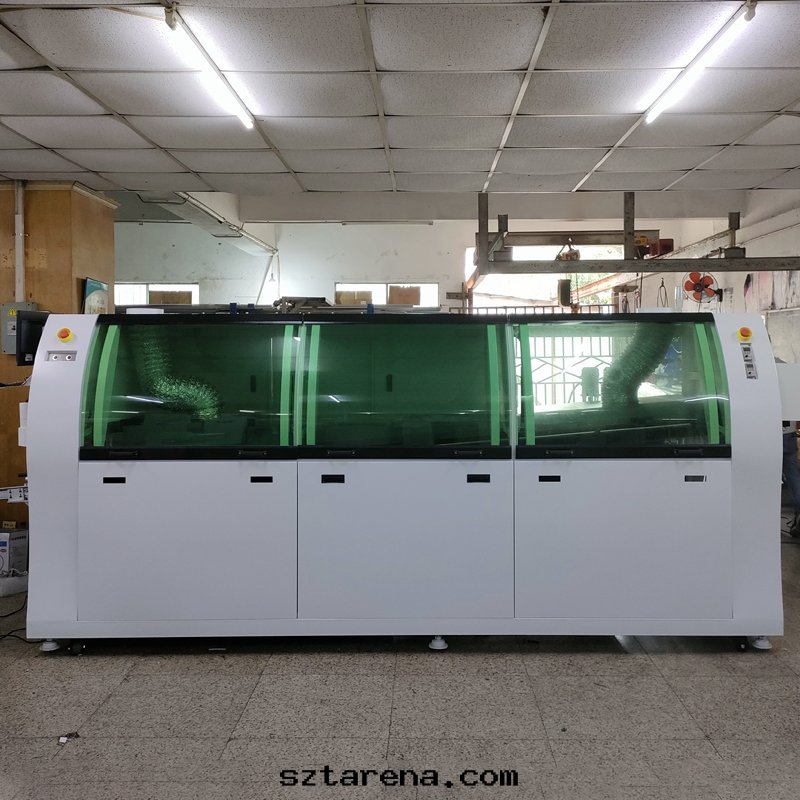

smt設備晟典波峰焊
smt設備晟典波峰焊
smt設備晟典波峰焊
smt設備晟典波峰焊
smt設備晟典波峰焊
|
|

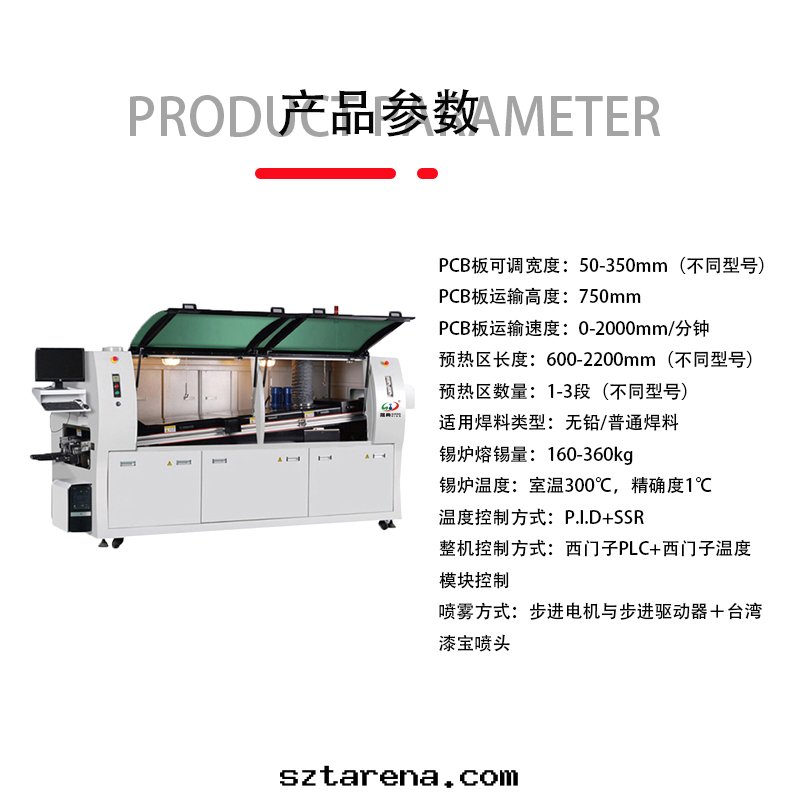

350系列 |
450系列 |
|
350 |
450 |
|
|

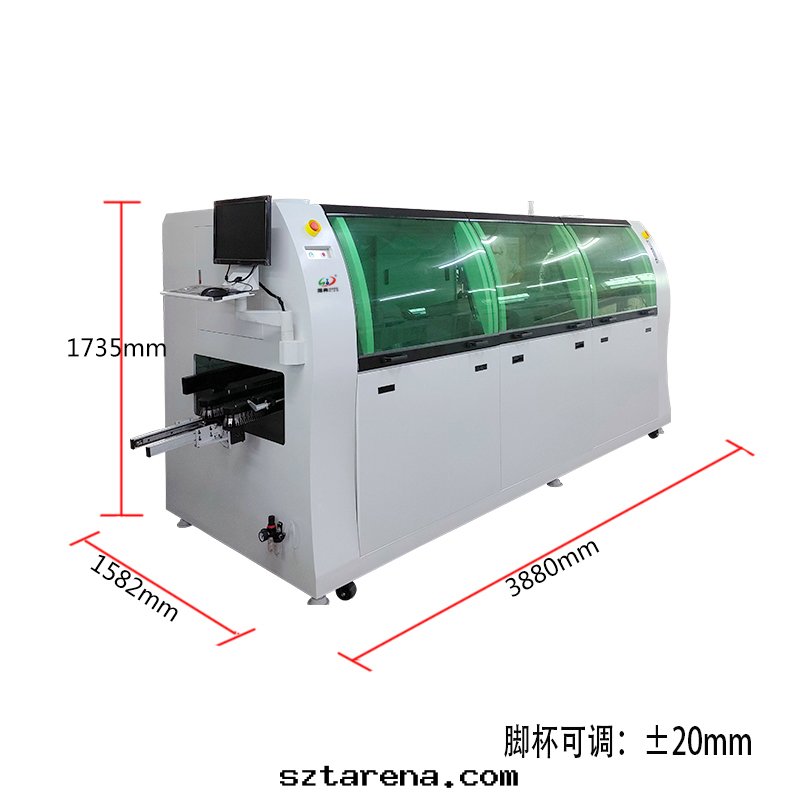

外形尺寸（L*W*H） |
3880x1582x1735 |
4145x1582x1735 |
|
PCB運輸方向 |
L→R(R→L 可选) |
L→R(R→L 可选) |
|
電源(三相五線) |
3P5W380VAC 50/60HZ 100A 或3P5W220VAC 50/60HZ 100A(选配) |
3P5W380VAC 50/60HZ 100A 或3P5W220VAC 50/60HZ 100A(选配) |
|
气源功率要求 |
0.3-0.5MPa |
|
|
總功率 |
8.2KW |
|
|
正常工作功率 |
8.2KW |
|
|
控制方式 |
PC+PLC |
|
|
預热方式 |
热風 |
|
|
預热風機调速方式 |
热風:無极變頻调速 |
|
|
預热區數量 |
3 |
|
|
預热區长度 |
1800mm |
|
|
預热温度 |
室温.～280℃ |
|
|
預热控温方式 |
PID+SSR模式 |
|
|
波峰運行方式 |
機械泵 |
|
|
锡炉發热管功率 |
钛合金:1.5KW*10 |
|
|
锡炉容量 |
約360KG |
約420KG |
|
锡炉极限承受温度 |
MAX:300℃ |
|
|
锡炉极限使用温度 |
MAX:280℃ |
|
|
锡炉控温方式 |
PID+SSR模式 |
|
|
波峰驅動功率 |
1/4 HPX2 3P 220VAC |
1/2 HPX2 3P 220VAC |
|
波峰高度调节方式 |
變頻调节 |
|
|
锡炉升温时間 |
100MIN左右 設定温度250℃ |
100MIN左右 設定温度250℃ |
|
PCB傳輸速度 |
0～1800mm/min |
|
|
PCB闆宽度範圍 |
50-350mm |
50-450mm |
|
PCB闆元件高度 |
Top:120mm Bottom:25mm |
|
|
PCB入口運輸高度 |
750 +/- 20mm |
|
|
運輸導軌傾角 |
标準:5.5° 固定：可+/-0.5°範圍调节 |
|
|
傳輸馬达功率 |
90W 3P 220VAC |
|
|
傳輸馬达调速方式 |
變頻调速 |
|
|
助焊劑流量 單位:ML/MIN |
10～100 |
10～100 |
|
噴雾气壓 |
0.25MPA～0.4MPA |
|
|
排風扇 |
380VAC 750W |
|
|
排風管直徑 |
Φ200MM |
|
波峰焊是一種将電子元件焊接在PCB表面的技術，它通过将焊锡液體通过波峰的方式塗在PCB表面，将插件式元件的引腳与PCB焊接在一起。
波峰焊需要使用一系列的設備和工藝来完成，包括PCB預處理、元件安裝、焊接等步驟。其中，焊接是波峰焊技術中最關鍵的环节，需要使用波峰焊機将焊锡液體塗在PCB表面，然後将插件式元件放置在塗有焊锡的PCB表面上，通过热力和壓力将元件的引腳与PCB焊接在一起。
優點：
高效率：波峰焊可以同时焊接大量的插件式元件，提高了生産效率和産量。
焊接質量：波峰焊可以通过嚴格的焊接工藝控制焊接温度、焊接时間、焊锡流量等參數，保證焊接質量穩定。
低成本：波峰焊可以使用标準化的元件和設備，降低生産成本。
1、波峰焊機開機操作
①每天正式使用前四小时開機，使锡炉加热熔锡;
②開機前檢查确認所有開關處于斷開狀态;
③打開總電源，開關觀察控制面闆锡炉温度顯示，若正常則打開锡炉電热開關.否則關機;
④使用前半小时打開預热開關，測試炉温曲線檢查預热温度設置和锡液温度設置是否合适。
2、波峰焊機正式開始焊接
①使用前檢查锡炉內锡量是否足夠，如不夠，加锡条.助焊劑是否足夠.清潔.比重是否合适;
②打開助焊劑開關，打開通風開關，打開清洗劑開關，觀察确認清洗劑清潔是否足夠;
③打開主機運轉旋鈕.
1)檢查助焊劑噴雾工作是否正常，噴雾是否均勻.细密.足夠;
2)通風是否正常;
3)锡炉波高度是否正常;
4)爪鍊運行是否平穩攔動，爪是否平直且高低致;
④调节合适的傳輸速度.
⑤确認过锡条件(傳輸速度.預热温度.锡液温度等)是否与作業指導書相符，然後调整導軌宽度正式过闆;
⑥锡炉在使用过程中，應作好口常保養和點檢。
3、波峰焊機關機操作
按波峰焊機開機相反的順序關閉锡炉，但是，如在關機後的三小时內還需使用锡炉，則不應關斷锡炉電热和總電源。預热温度.锡液温度和傳輸速度等过锡条件的設定，應当以锡炉定期檢測的結果为依據.按照實測值.設定值和顯示值三者的对應關系而設定，傳輸速度的调整應由PCB闆的吃锡时間決定。
